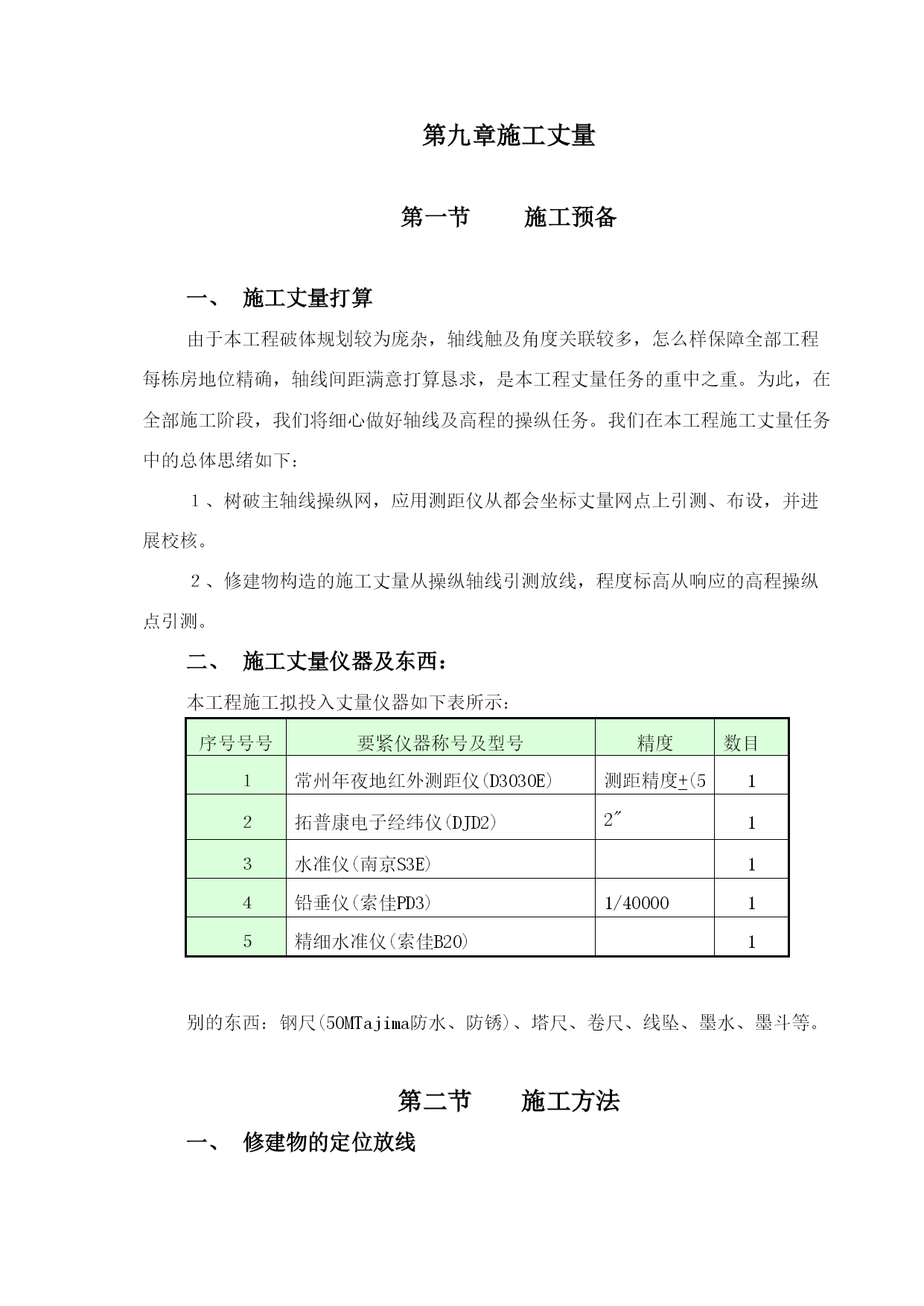

第九章施工丈量施工预备施工丈量打算由于本工程破体规划较为庞杂，轴线触及角度关联较多，怎么样保障全部工程每栋房地位精确，轴线间距满意打算恳求，是本工程丈量任务的重中之重。为此，在全部施工阶段，我们将细心做好轴线及高程的操纵任务。我们在本工程施工丈量任务中的总体思绪如下：１、树破主轴线操纵网，应用测距仪从都会坐标丈量网点上引测、布设，并进展校核。２、修建物构造的施工丈量从操纵轴线引测放线，程度标高从响应的高程操纵点引测。施工丈量仪器及东西：本工程施工拟投入丈量仪器如下表所示：序号号号要紧仪器称号及型号精度数目１常州年夜地红外测距仪(D3030E)测距精度+(5+3PPMD)mm1２拓普康电子经纬仪(DJD2)2"S31３水准仪(南京S3E)1４铅垂仪(索佳PD3)1/400001５精细水准仪(索佳B20)1别的东西：钢尺(50MTajima防水、防锈)、塔尺、卷尺、线坠、墨水、墨斗等。施工方法修建物的定位放线树破破体操纵网及高程操纵网因全部工程，各单体，互不连累，如此丈量操纵可采纳分栋操纵。施工破体轴线操纵按照主轴线坐标地位进展加密及操纵，并进展引测，制造标记点。轴线操纵按照各单体的差异设置，每栋楼特别多于4条。二层以上楼层的破体操纵采纳内控法：即在根底施工实现，回填土夯实后，由室表里的操纵点将要紧轴线投测于一层室内，用混凝土埋设200mm×200mm的钢板，如以下图所示：在钢板上精断定出轴线操纵点。思索到轴线一般与梁、墙的核心线重合，二层以上方便预留洞口，因而在距轴线1.0M处设置定位，引测到施任务业层后再平移前往。施工操纵网点需通过初定、精测、复核三个步调。同时，满意±6″的恳求，否那么应进展校订。高程操纵网的树破高程操纵网的布设是按照监理公司供应的园地施工操纵网的高程，通过闭合水准丈量而得。水准丈量在全部丈量任务中所占的任务量特别年夜。精确而缜密地、公正地安排高程操纵点，才能保障施工的顺遂进展。按照工程详细情况，可应用矩形操纵网设置永世性标记桩作高程操纵点，构成一个闭合水准道路。以四等水准恳求进展施测。对闭合差进展平差，断定各点高程。在工程施工进程中，活期对各高程操纵点进展检点丈量，如高程发作变更，即时进展调剂。轴线及操纵点引测的详细操纵：轴线的操纵点引测用铅垂仪向上引测，为保障修建物的丈量精度，对上部构造的轴线及操纵点测放采纳铅垂仪铅直投点引测，经闭合校订后施测别的轴线。铅垂仪铅直投点法操纵步调如下：将仪器架设于首层操纵点上方，对中调平；用接纳靶接纳铅垂视野的十字丝穿插点，结实好标记靶；按照投测于标记靶上的标记，用经纬仪作操纵点零碎闭合检测，并按照轴线与操纵点零碎的关联，测放出楼层轴线及施工操纵线；对通报点之间进展长度、角度跟每个通报点的精度校核，同时规则每个通报点每隔一层反省一次垂直度，偏向值不年夜于2mm。标高通报及操纵：地下室部份的通报操纵：标高按照甲方供应的水准点，用水准仪引测，通报到现场安排的塔吊标准节上，再用钢尺下量至地下室高于承台面1米处。并活期进展检点，如觉察标高数占有变更，即时进展调改，通报操纵方法详见第七章地下室分部分项工程要紧施工方法。±0.00以上标高的通报与操纵：上部构造标高通报要紧用钢尺沿边柱、边墙引测。每层至多要有3个以上点引测，以便互相校核跟满意楼层的需求，引测步调是：〔1〕先用水准仪〔S3级〕按照现场布设的水准网点引测出±0.000线，定桩〔点〕；校核无误后再向引测处精确测出一样肇端标高线，一般测500mm标高；〔2〕用钢尺沿铅直偏向向上丈量出施工层，应测出每层500mm程度标高线，各层的标高线均由多处的肇端标高线向上直截了当量取。〔3〕将水准仪安排到施工层，校测由上面通报下去的程度线，偏向应在±3mm以内。在各层操平常，应后视两条程度线作校核。〔4〕标高施测时要留意：前后视间隔必需等长或近似等长；钢尺运用前必需经计量部分检测；半夜低温时不宜操平，仪器严禁低温暴晒情况下任务。垂直度操纵；1、本工程的垂直度操纵要紧采纳“内控法〞进展操纵，相关丈量方法同轴线操纵。即用铅垂仪在首层向上投测操纵点，以操纵各墙角及外部轴线跟墙柱垂直度，并应用线锤校核修建物的垂直度；一般每隔二层校核一次。2、每层的墙柱垂直度操纵由线锤跟经纬仪校核实现，在构造施工实现后随即进展已竣工程每层轴线垂直度偏向丈量，以便实时进展调剂。3、加强边柱、边梁模板的轴线操纵与加固，根绝修建外缘构件呈现错台、跑模、涨模跟轴线位移。沉落不雅察：沉落不雅察是反响修建物沉落的主要手腕。1、沉落不雅察点的安排沉落不雅察点用φ20的圆钢制造，埋设在一层墙柱H+200的高度上。详见图4沉落不雅察点制造年夜样图所示：图4沉落不雅察点制造年夜样图
