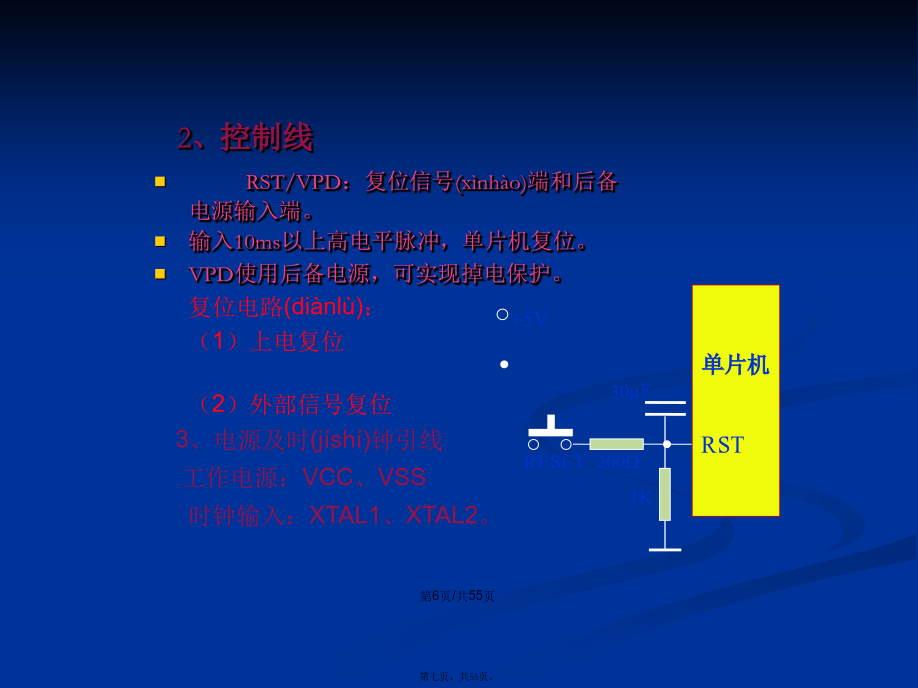

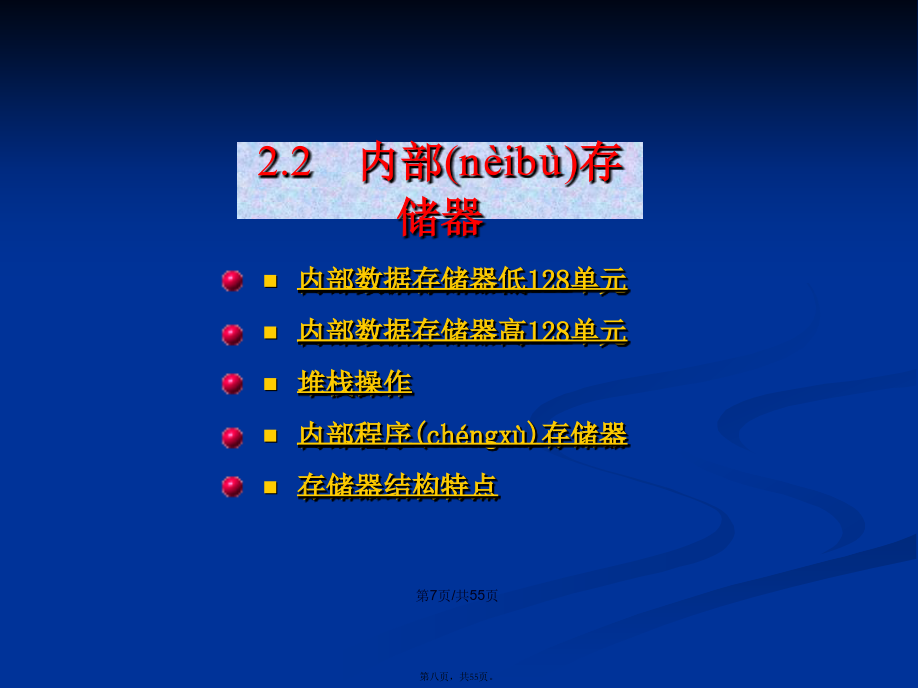

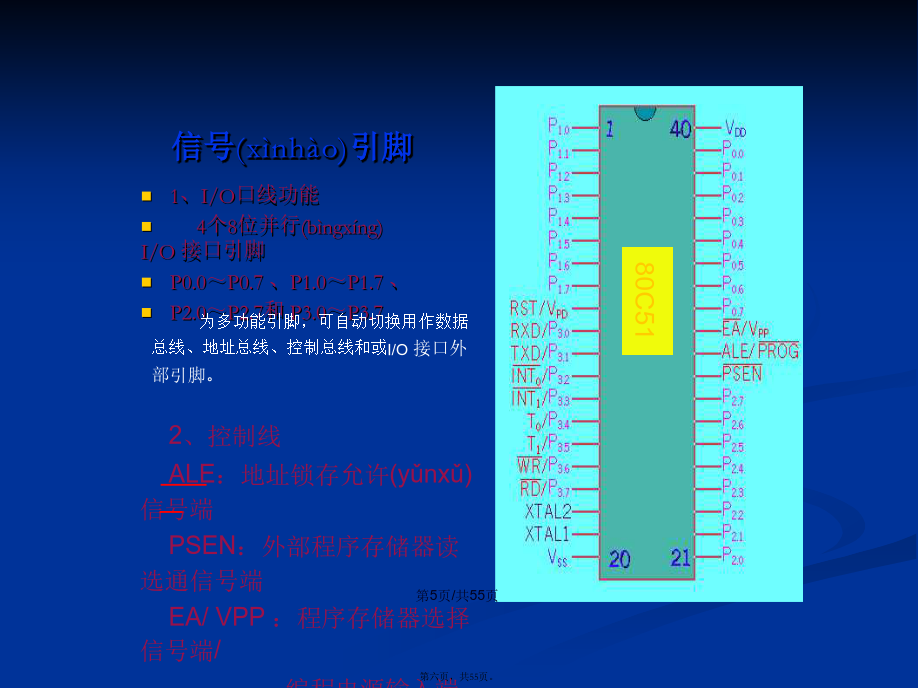

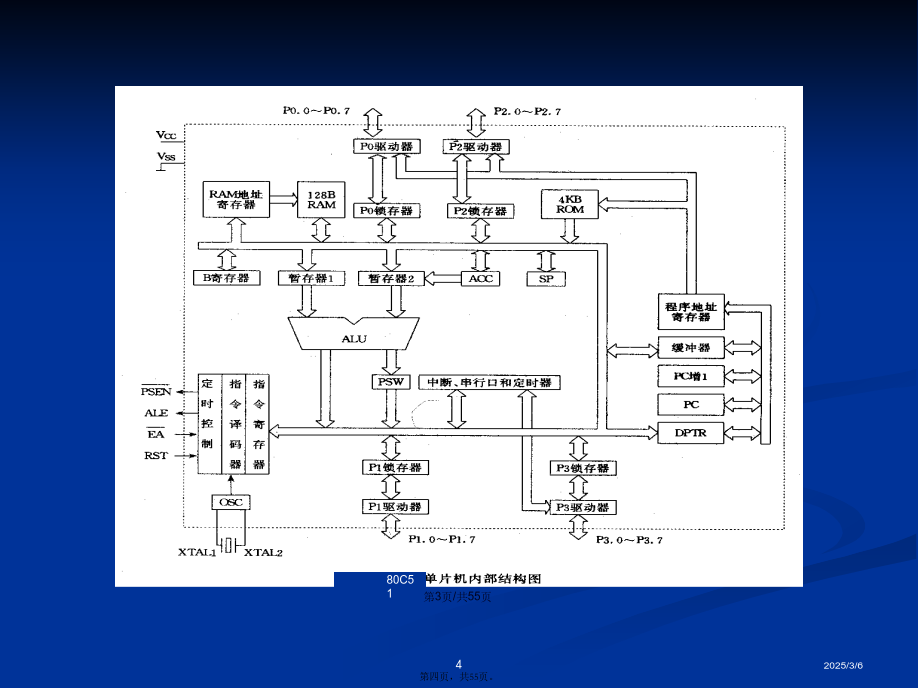

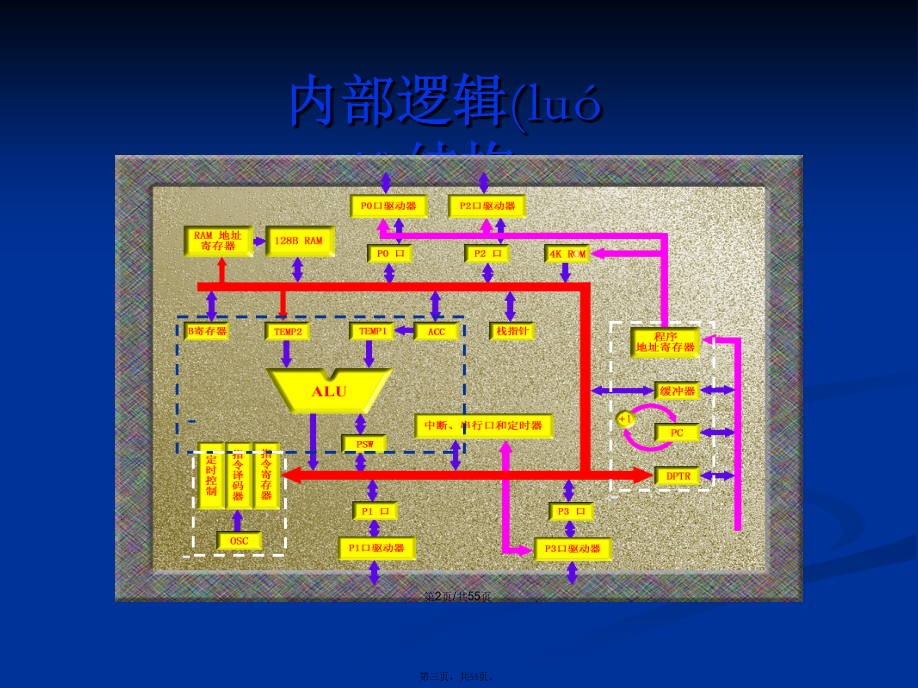

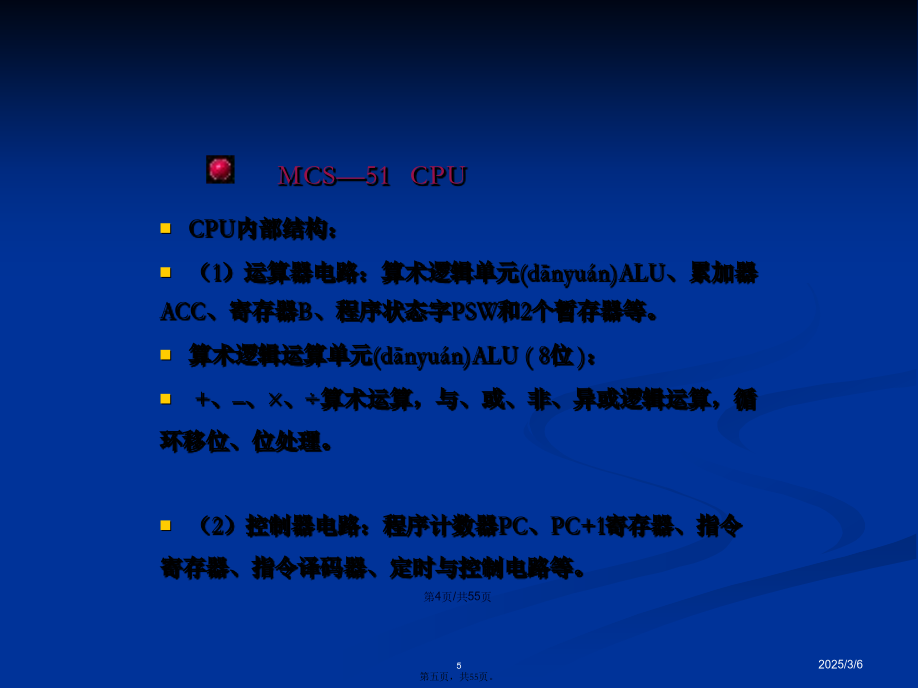

会计学内部逻辑结构45信号引脚2、控制线内部数据存储器低128单元内部数据存储器高128单元堆栈操作内部程序(chéngxù)存储器存储器结构特点9分为三个区域：1．寄存器区：4组寄存器（寄存器阵列）。即4个工作寄存器0区～3区。每组8个寄存单元（每单元8位），以R0～R7作寄存器名，暂存运算数据和中间结果。字节地址为00H～1FH。2．位寻址区：字节地址为20H～2FH，既可作RAM，也可位操作。共有16个RAM单元，共128位，位地址为00H～7FH。3．用户RAM区：32个单元，地址为30H～7FH，在一般应用中常作堆栈区。111213其字节地址可被8整除。专用(zhuānyòng)寄存器：A、B、PSW、DPTR、SP。I/O接口寄存器：P0、P1、P2、P3、SBUF、TMOD、TCON、SCON…151617MCS-51的寄存器在片内RAM都有映像地址。使用时，既可用寄存器名，也可用对应(duìyìng)单元地址。19堆栈(duīzhàn)操作2122程序(chéngxù)存储器保留的单元：存储器结构特点物理上4个存储器地址空间：片内程序存储器片外程序存储器片内数据存储器片外数据存储器逻辑上3个存储器地址空间：64KB程序存储器256B片内数据存储器64KB片外数据存储器26MCS—51共有四个8位的双向并行I/O口，分别记作P0、P1、P2和P3。实际上它们已被归入专用寄存器之列。口是一个综合概念，是一个集数据输入缓冲、数据输出驱动及锁存等多项功能为一体的I/O电路。对于口有时也称为端口。P0口：P1口：P2口：P3口：3233342.4电路与时序时序定时单位37振荡脉冲并不直接使用，由XTAL2端送往内部时钟电路：经过(jīngguò)2分频，向CPU提供2相时钟信号P1和P2（f拍节=1/2fosc）；再经3分频，产生ALE时序（fALE=1/6fosc）；经过(jīngguò)12分频，成为机器周期信号（MC=12/fosc），如下图所示。需要指出的是，CPU的运算操作在P1期间，数据传送在P2期间。39MCS—51单片机时序41复位、程序执行、单步执行、掉电保护、低功耗以及EPROM编程和校验等六种工作方式。复位方式和复位电路RST引脚是复位信号的输入端，复位信号是高电平有效，其有效时间应持续24个振荡脉冲(màichōng)周期（即二个机器周期）以上。例：若使用频率为6MHz的晶振，则复位信号持续时间应超过____才能完成复位操作。上电自动复位和按键手动复位：4445掉电保护方式47的低功耗方式(fāngshì)49505152动作选择按钮1、介绍单片机的编程结构和内部逻辑结构及性能。2、学习了单片机存储器结构特点、内部数据存储器和程序存储器的结构和工作原理。3、单片机的4个8位并行端口P0、P1、P2和P3各自的口电路逻辑和功能。4、单片机的时钟(shízhōng)电路和时序以及单片机的6种工作方式。55
