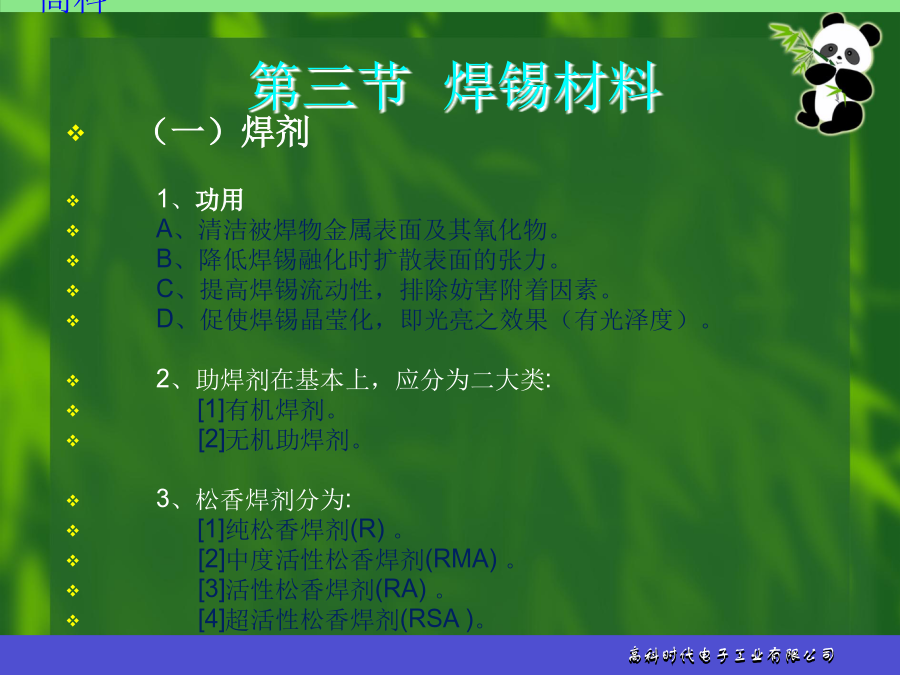

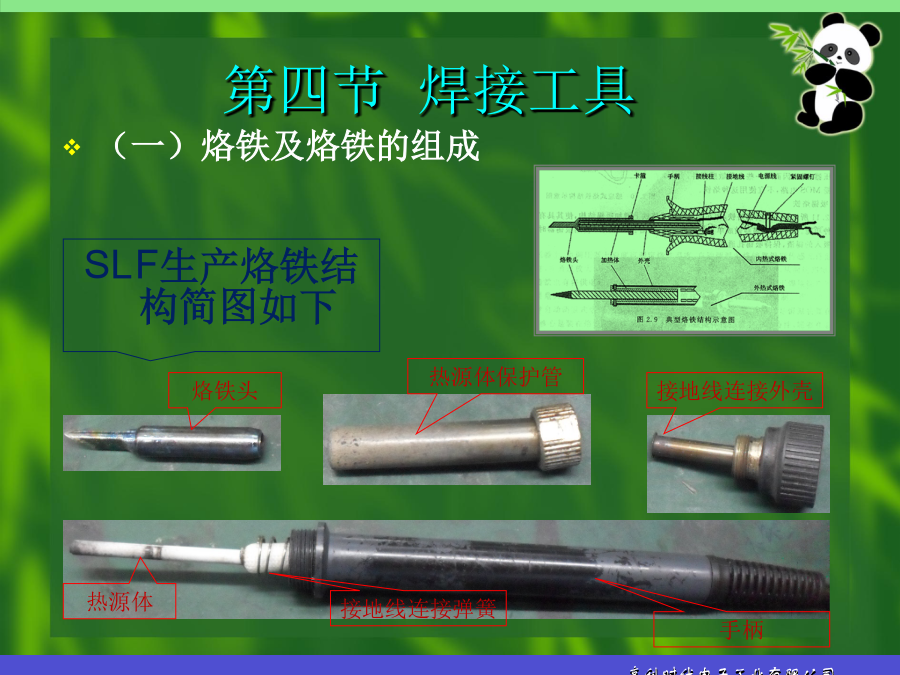

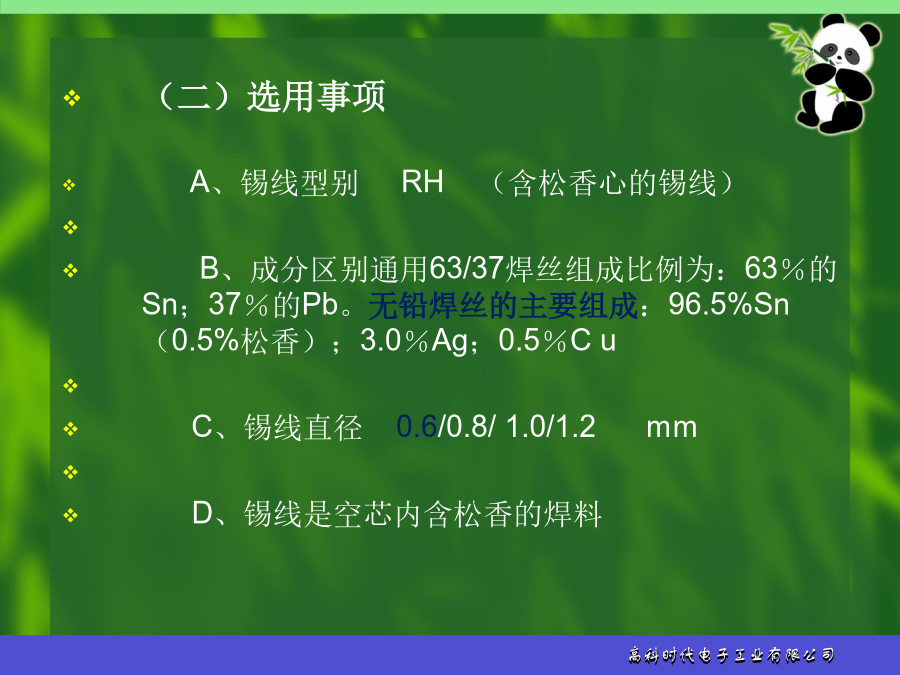

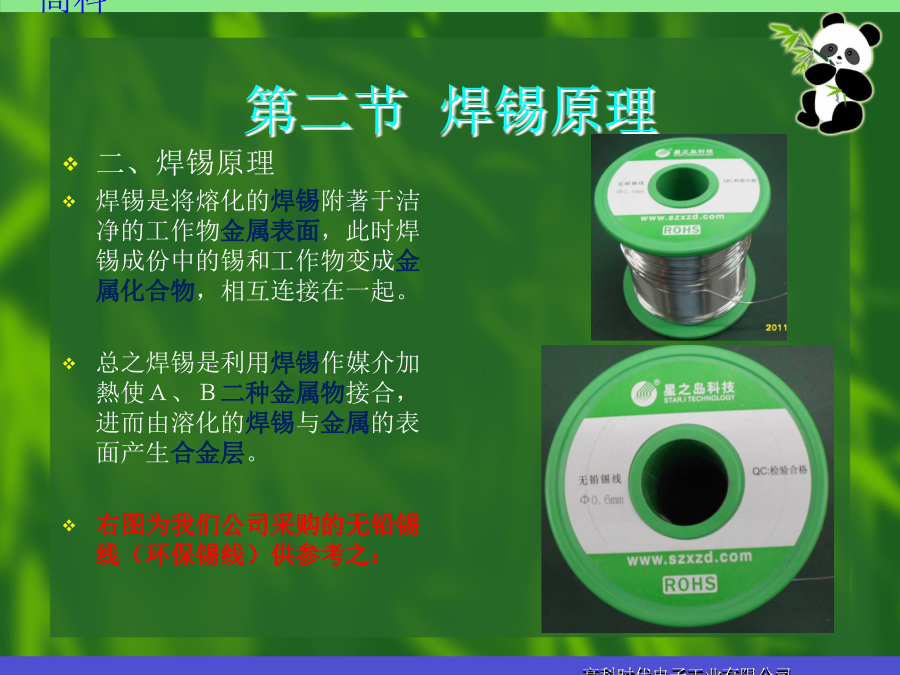

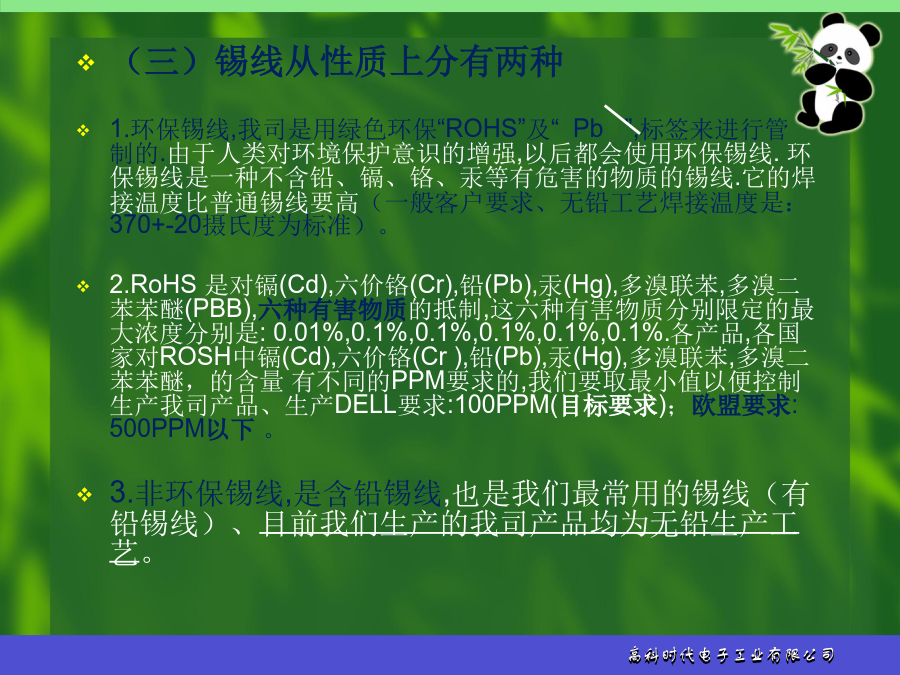

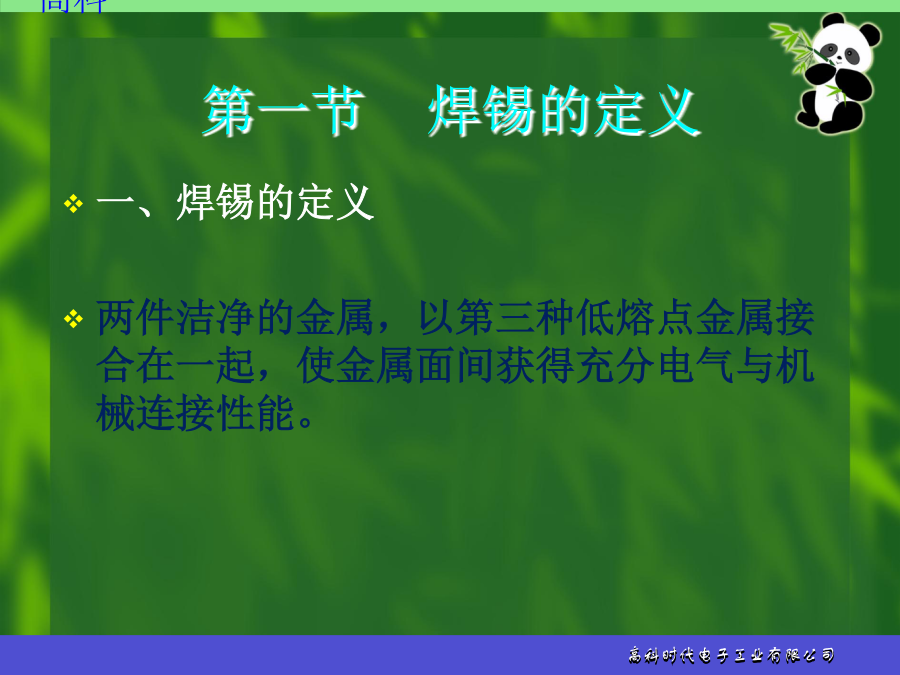

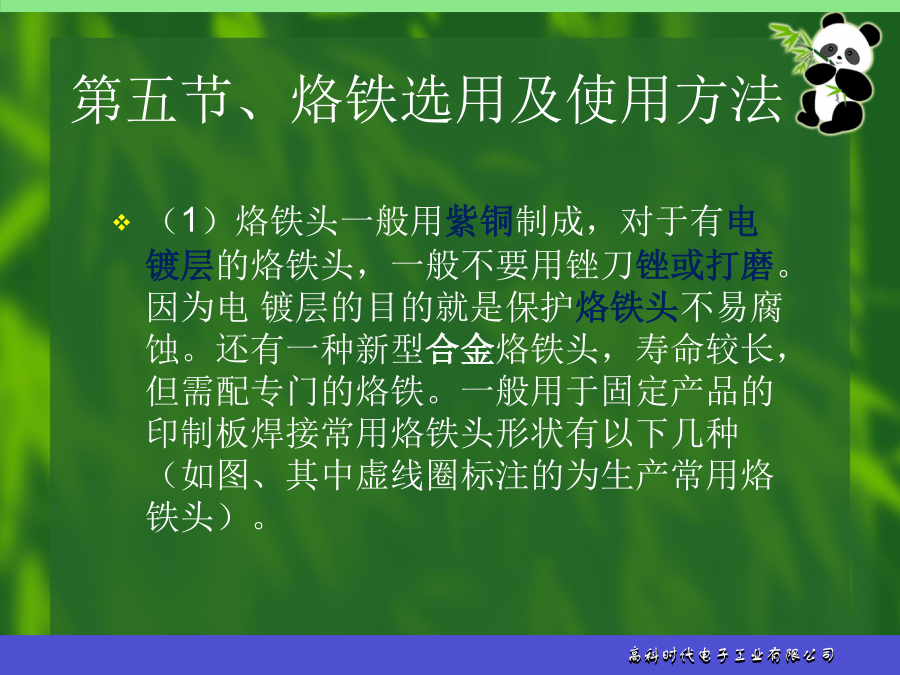

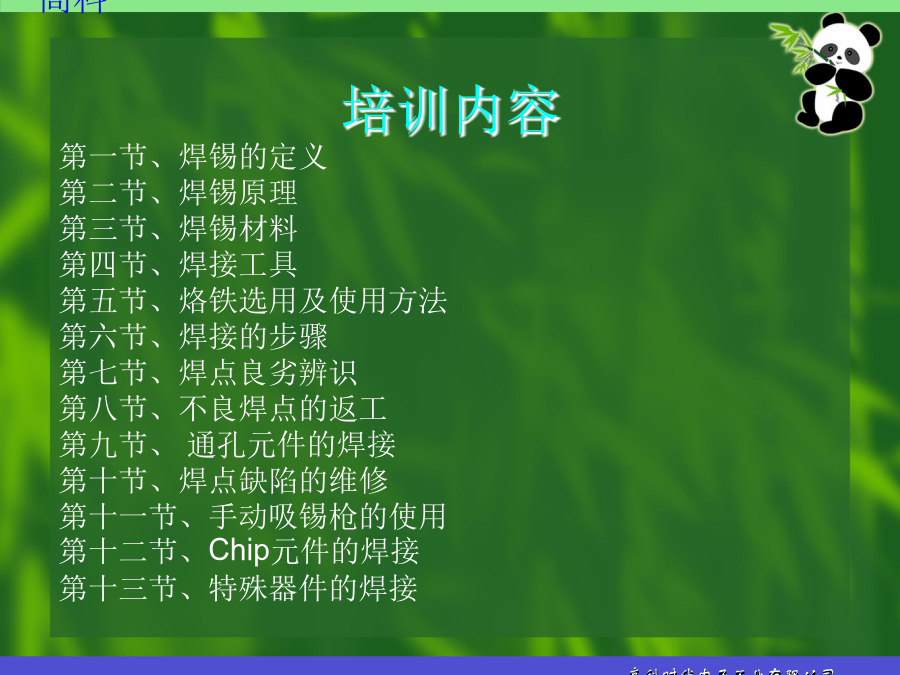

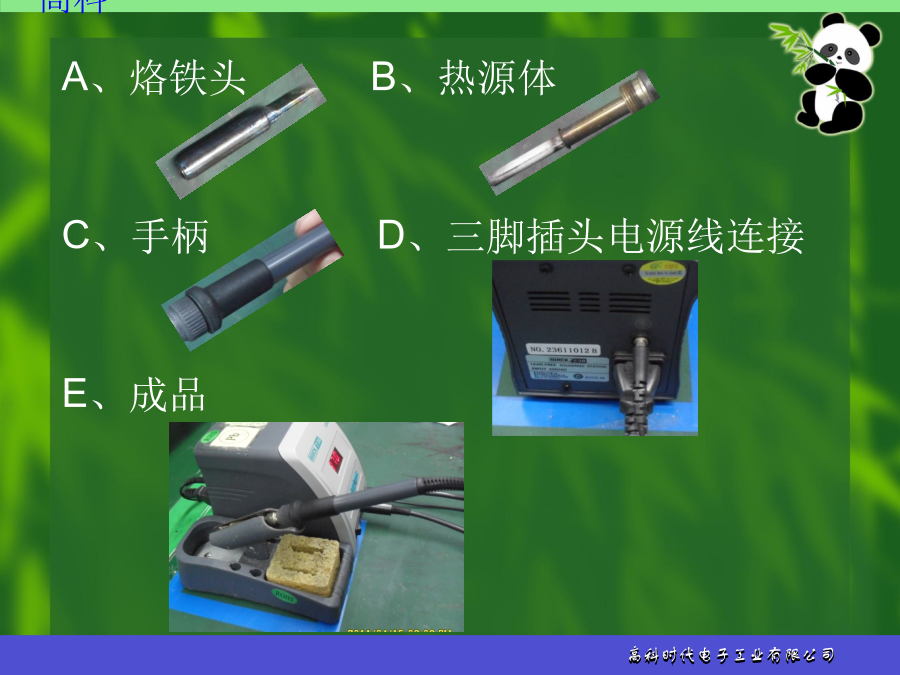

焊接理论培训培训内容第一节焊锡的定义第二节焊锡原理第三节焊锡材料（二）选用事项A、锡线型别RH（含松香心的锡线）B、成分区别通用63/37焊丝组成比例为：63％的Sn；37％的Pb。无铅焊丝的主要组成：96.5%Sn（0.5%松香）；3.0％Ag；0.5％CuC、锡线直径0.6/0.8/1.0/1.2mmD、锡线是空芯内含松香的焊料（三）锡线从性质上分有两种1.环保锡线,我司是用绿色环保“ROHS”及“Pb”,标签来进行管制的.由于人类对环境保护意识的增强,以后都会使用环保锡线.环保锡线是一种不含铅、镉、铬、汞等有危害的物质的锡线.它的焊接温度比普通锡线要高（一般客户要求、无铅工艺焊接温度是：370+-20摄氏度为标准）。2.RoHS是对镉(Cd),六价铬(Cr),铅(Pb),汞(Hg),多溴联苯,多溴二苯苯醚(PBB),六种有害物质的抵制,这六种有害物质分别限定的最大浓度分别是:0.01%,0.1%,0.1%,0.1%,0.1%,0.1%.各产品,各国家对ROSH中镉(Cd),六价铬(Cr),铅(Pb),汞(Hg),多溴联苯,多溴二苯苯醚，的含量有不同的PPM要求的,我们要取最小值以便控制生产我司产品、生产DELL要求:100PPM(目标要求)；欧盟要求:500PPM以下。3.非环保锡线,是含铅锡线,也是我们最常用的锡线（有铅锡线）、目前我们生产的我司产品均为无铅生产工艺。（一）烙铁及烙铁的组成A、烙铁头B、热源体C、手柄D、三脚插头电源线连接E、成品（1）烙铁头一般用紫铜制成，对于有电镀层的烙铁头，一般不要用锉刀锉或打磨。因为电镀层的目的就是保护烙铁头不易腐蚀。还有一种新型合金烙铁头，寿命较长，但需配专门的烙铁。一般用于固定产品的印制板焊接常用烙铁头形状有以下几种（如图、其中虚线圈标注的为生产常用烙铁头）。（二）烙铁架1、用来插放烙铁及放置湿海绵2、必要时须加以固定（三）海绵/锡渣盒为确保拭除残渣，可在海绵上割画裂纹，并于清洗前将缝内及残留在海绵上的锡渣清出倒入回收盒内以免清洗时扎伤手或阻塞排水系统。（四）其它：斜口钳/尖嘴钳/固定夹座/清洁工具－砂布，砂纸，橡皮擦烙铁选用考虑事项218控制面板3.2烙铁温度检测（二）、端头处理新烙铁在使用前的处理：新烙铁在使用前先给烙铁头镀上一层焊锡后才能正常使用，当烙铁使用一段时间后，烙铁头的刃面及周围就产生一层氧化层，这样便产生“吃锡”困难的现象，此时可锉去氧化层，重新镀上焊锡（烙铁头为电镀层的不宜锉）。详情如下：1、新端头A、以含有松香心的锡线均匀环绕于尖端。B、通电加热（预热200度左右、3-5分钟后调至所需温度）。C、待锡线熔化，以湿海绵擦干净。D、循环二至三次。2、一般使用通则A、烙铁头氧化－－用细砂纸或砂布将冷却的端头表面磨擦干净，再插回通电，以新端头方式处理。B、在任何情形下，不可将已取下烙铁头的烙铁通电加热，这会使烙铁内部氧化。C、烙铁冷却以后，将端头取下装妥，不得在使用中拆装端头、以免端头与烙铁在外力下损坏。D、若烙铁短时不用或待用、需在烙铁头上加锡保养、延长烙铁头使用寿命；长期不使用，取下烙铁端头后须密封住，用防潮袋装好，以免内部氧化腐蚀。E、使用烙铁前，检查电源线是破损、脱线、缠绕其它物品现象，使用时不可拉扯电源线等硬件结构。F、每一焊接循环，均需将端头上的残渣及氧化的锡用湿海绵或加锡去除，动作轻巧以避免锡渣烫伤人、或其它物件。G、使用中的烙铁头，若发现端头有损伤或针孔、立即停止使用（或更换新端头）、否则将伤及被焊物品。H、使用中不可用烙铁头敲击支架或锡渣盒、以免锡渣飞溅及烙铁损坏。3、烙铁头温度测量仪HAKKO191烙铁温度测量仪（具体使用及保养详见HAKKO191烙铁温度测量仪操作规范）4、基本动作要领A、焊接缺陷修复类别B、烙铁持拿法焊接缺陷的修复类别：当完成PCBA焊接检查后，发现有缺陷的PCBA就需求进行维修，返修PCBA有两种方法：采用恒温烙铁（手工焊接）进行返修，采用返修工作台（热风焊接）进行返修；不论采用那种方式都要求在最短的时间内形成良好的焊接点；因此当采用烙铁时要求在少于3秒的时间内完成焊接点，通常是1-3秒。焊接时间过长会使锡丝中的助焊剂(松香)完全蒸发、从而降低焊锡流畅性、导致焊点起毛剌,不光,不亮；要修复这样的焊点必须再加一点锡丝或助焊剂再焊接，可达到焊锡效果。反握法：是用五指把电烙铁的柄握在掌中。此法适用于大功率电烙铁，焊接散热量较大的被焊件。正握法：就是除大拇指外四指握住电烙铁柄，大拇指顺着电烙铁方向压紧，此法使用的电烙铁也比较大，且多为弯型烙铁头。握笔法：握电烙铁如握钢笔，适用于小功率电烙铁，焊接小的被
