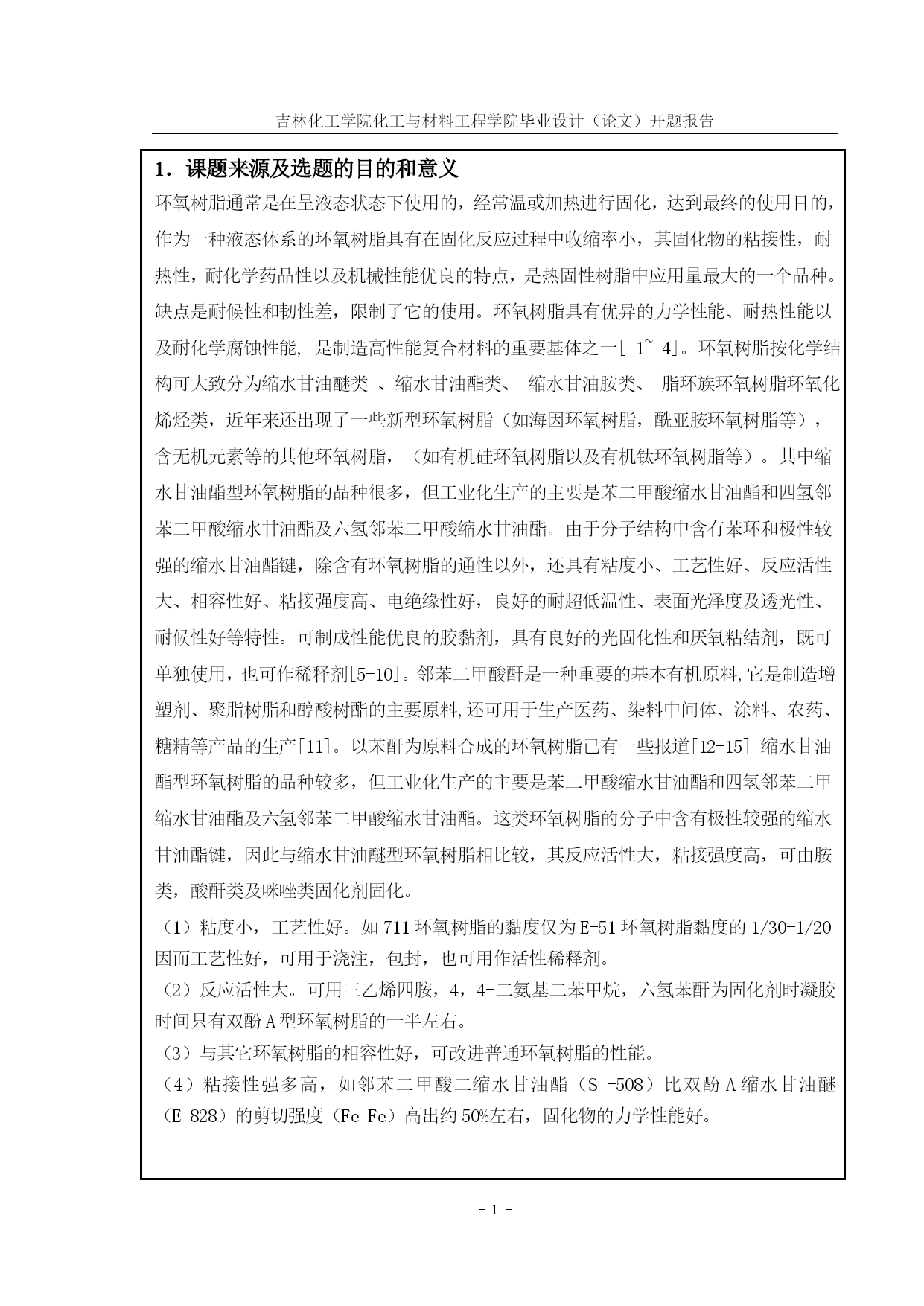

化工与材料工程学院毕业论文开题报告邻苯二甲酸二缩水型环氧树脂的合成学生学号08120123学生姓名李增鹏专业班级高分0801指导教师于晓波讲师联合指导教师教授完成日期2012.3.23吉林化工学院JilinInstituteofChemicalTechnology吉林化工学院化工与材料工程学院毕业设计（论文）开题报告－PAGEII－--1．课题来源及选题的目的和意义环氧树脂通常是在呈液态状态下使用的，经常温或加热进行固化，达到最终的使用目的，作为一种液态体系的环氧树脂具有在固化反应过程中收缩率小，其固化物的粘接性，耐热性，耐化学药品性以及机械性能优良的特点，是热固性树脂中应用量最大的一个品种。缺点是耐候性和韧性差，限制了它的使用。环氧树脂具有优异的力学性能、耐热性能以及耐化学腐蚀性能,是制造高性能复合材料的重要基体之一[1~4]。环氧树脂按化学结构可大致分为缩水甘油醚类、缩水甘油酯类、缩水甘油胺类、脂环族环氧树脂环氧化烯烃类，近年来还出现了一些新型环氧树脂（如海因环氧树脂，酰亚胺环氧树脂等），含无机元素等的其他环氧树脂，（如有机硅环氧树脂以及有机钛环氧树脂等）。其中缩水甘油酯型环氧树脂的品种很多，但工业化生产的主要是苯二甲酸缩水甘油酯和四氢邻苯二甲酸缩水甘油酯及六氢邻苯二甲酸缩水甘油酯。由于分子结构中含有苯环和极性较强的缩水甘油酯键，除含有环氧树脂的通性以外，还具有粘度小、工艺性好、反应活性大、相容性好、粘接强度高、电绝缘性好，良好的耐超低温性、表面光泽度及透光性、耐候性好等特性。可制成性能优良的胶黏剂，具有良好的光固化性和厌氧粘结剂，既可单独使用，也可作稀释剂[5-10]。邻苯二甲酸酐是一种重要的基本有机原料,它是制造增塑剂、聚脂树脂和醇酸树酯的主要原料,还可用于生产医药、染料中间体、涂料、农药、糖精等产品的生产[11]。以苯酐为原料合成的环氧树脂已有一些报道[12-15]缩水甘油酯型环氧树脂的品种较多，但工业化生产的主要是苯二甲酸缩水甘油酯和四氢邻苯二甲缩水甘油酯及六氢邻苯二甲酸缩水甘油酯。这类环氧树脂的分子中含有极性较强的缩水甘油酯键，因此与缩水甘油醚型环氧树脂相比较，其反应活性大，粘接强度高，可由胺类，酸酐类及咪唑类固化剂固化。（1）粘度小，工艺性好。如711环氧树脂的黏度仅为E-51环氧树脂黏度的1/30-1/20因而工艺性好，可用于浇注，包封，也可用作活性稀释剂。（2）反应活性大。可用三乙烯四胺，4，4-二氨基二苯甲烷，六氢苯酐为固化剂时凝胶时间只有双酚A型环氧树脂的一半左右。（3）与其它环氧树脂的相容性好，可改进普通环氧树脂的性能。（4）粘接性强多高，如邻苯二甲酸二缩水甘油酯（S-508）比双酚A缩水甘油醚（E-828）的剪切强度（Fe-Fe）高出约50%左右，固化物的力学性能好。（5）具有良好的耐超低温性，在；-253℃——-196℃的超低温条件下，仍具有比双酚A型环氧树脂高的剪切强度。（6）电绝缘性好，尤其是耐漏电痕迹性好。（7）表面光泽及透光性好。如间苯二胺固化的711环氧树脂浇注体得透光率可达到85%。（8）由于分子中不含有酚氧基，因此耐候性小于双份A型环氧树脂.其耐候性顺序为，饱和缩水甘油酯=芳香环缩水甘油酯>四氢邻苯二甲酸=缩水甘油酯>双酚A=缩水甘油酯。（9）主要缺点是酯键的存在使耐水性，耐酸性和耐碱性较差。耐热性也较低。但均苯二酸二缩水甘油酯化物得马丁耐热可达到201℃。缩水甘油酯型环氧树脂可制成性能优良的胶黏剂，如室温快速固化胶黏剂，高韧性室温固化胶黏剂，光学胶黏剂等。其还可与丙烯酸类化合物反应制成环氧丙烯酸，具有优良的光固化性和厌氧粘接性，用酸酐固化时具有室温稳定，适用期长，加热后固化快的特点，很适合用做电子和电器的灌封，包封，浇铸及浸渍的绝缘材料。它与碳纤维有良好的粘接力，宜制作碳纤维复合材料。还可用于层压塑料，模塑料，无溶剂涂料等。邻苯二甲酸二缩水甘油酯（PADE）属于缩水甘油酯型环氧树脂，由于分子结构中含有苯环，分子质量较小，出具有环氧树脂的通性外，还有黏黏度低，反应活性适中，粘接力高，相容性好，电绝缘性和超低温性优异，耐候性好等性能。可单独使用，也可做环氧树脂的稀释剂，用于电子产品或电器的灌封，暴风，浇注及浸渍绝缘材料等。它与碳纤维有良好的粘接力，宜制作碳纤维复合材料。还可用于层压塑料，模塑料，无溶剂涂料等。2．本课题所涉及的内容国内外研究现状综述中国研制环氧树脂始于1956年，在沈阳、上海两地首先获得了成功。1958年上海、无锡开始了工业化生产。20世纪60年代中期开始研究一些新型的脂环族环氧：酚醛环氧树脂、聚丁二烯环氧树脂、缩水甘油酯环氧树脂、缩水甘油胺环氧树脂等，到70年代末期中国已形成了
