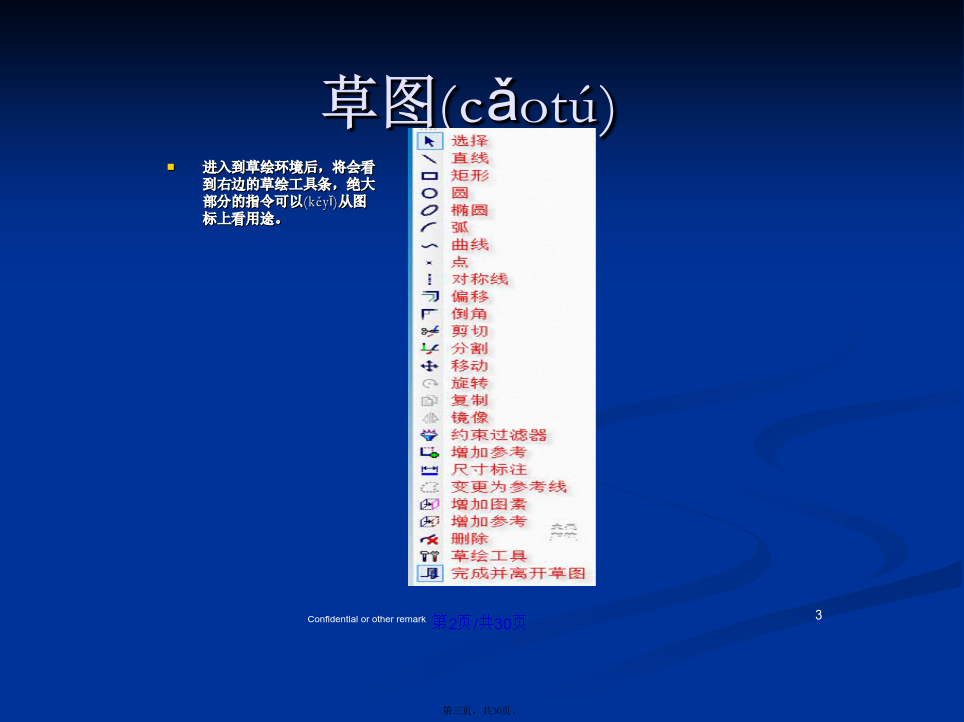

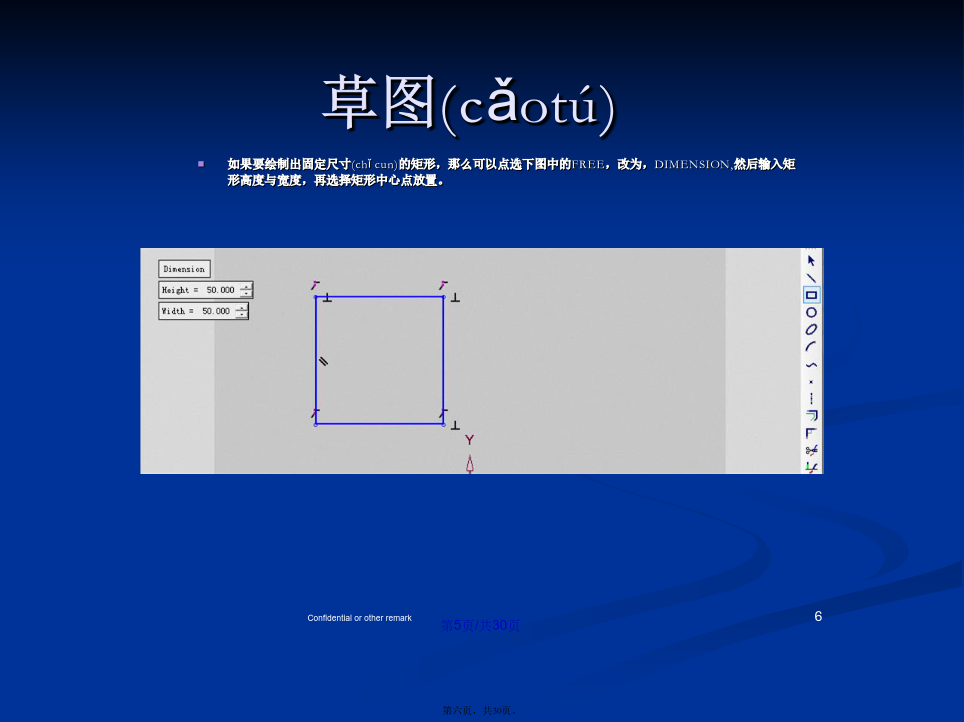

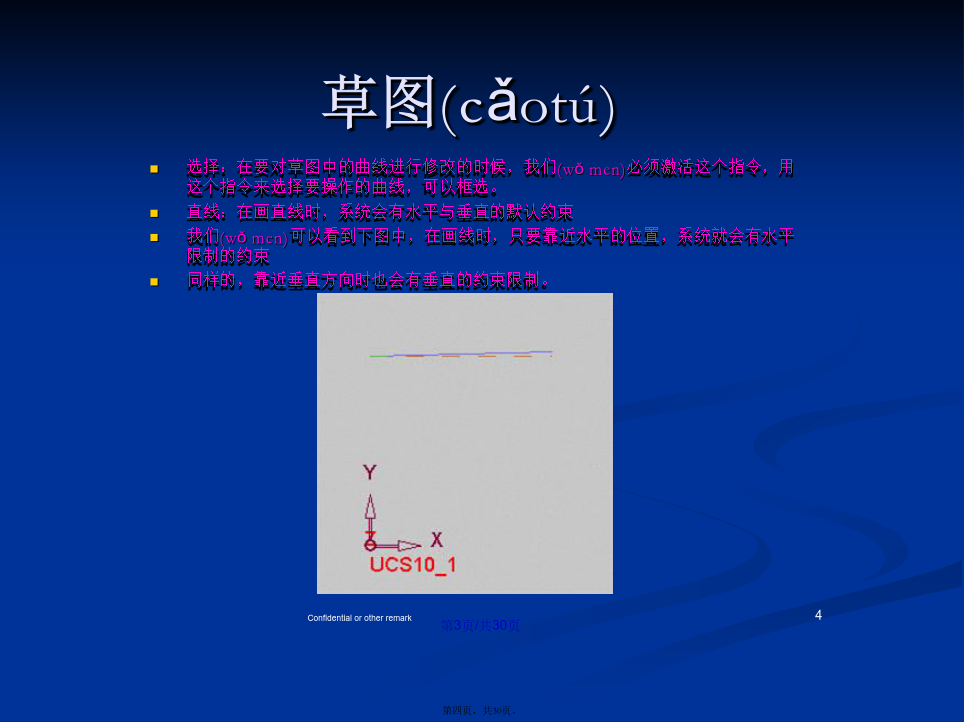

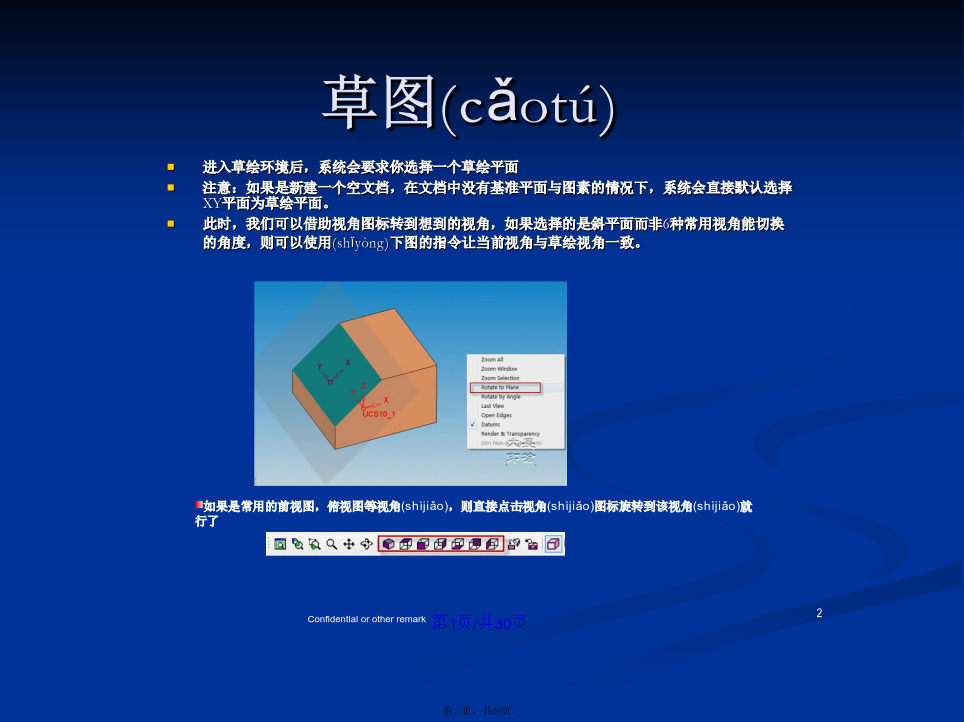

会计学进入草绘环境后，系统会要求你选择一个草绘平面注意：如果是新建一个空文档，在文档中没有基准平面与图素的情况下，系统会直接默认选择XY平面为草绘平面。此时，我们可以借助视角图标转到想到的视角，如果选择的是斜平面而非6种常用视角能切换的角度，则可以使用(shǐyòng)下图的指令让当前视角与草绘视角一致。进入到草绘环境后，将会看到右边的草绘工具条，绝大部分的指令可以从图标上看用途。选择：在要对草图中的曲线进行修改的时候，我们必须激活这个指令，用这个指令来选择要操作的曲线，可以框选。直线：在画直线时，系统会有水平与垂直的默认约束我们可以看到下图中，在画线时，只要靠近水平的位置，系统就会有水平限制的约束同样的，靠近垂直方向时也会有垂直的约束限制。矩形：默认为点选一点，再拖曳鼠标，点选第二点，绘出矩形。如果要绘制出固定尺寸的矩形，那么可以点选下图中的FREE，改为，DIMENSION,然后输入矩形高度与宽度，再选择矩形中心点放置。圆：默认是以定义圆心点，再拖曳鼠标到合适的半径大小绘制成圆椭圆：椭圆与圆不同，椭圆有两个(liǎnɡɡè)轴，叫A轴与B轴，在CIMATRONE的草绘中绘制椭圆除了定义椭圆中心点外，还要定义A轴与B轴。圆弧：圆弧的画法在CIMATRONE中是以定义三点的办法来实现的，先点圆弧上一点，再点圆弧上第二点，最后拖曳鼠标至合适大小点击圆弧上第三点。曲线：曲线的画法比较简单，只需依次定义曲线上的各个点，系统就会依次定义的各个点连接成平滑的曲线。点：直接点击想要放置(fàngzhì)的位置就可创建草图中的点。对称线：绘制出一条虚线，绘制完成后，在虚线的一边画任何图素，都会自动镜像到另一边。偏移：此指令可将直线，圆弧按一定距离往另一边偏移。生成的新的图素与原图素对应位置的距离完全相等。倒角：倒角分为三种，圆角，截角，尖角圆角是指在两曲线间生成(shēnɡchénɡ)一个过渡的圆弧截角：在两曲线间生成(shēnɡchénɡ)一个截角注意，截角线中点的垂线平分两曲线的夹角。尖角：此功能可将两互不平行(píngxíng)且不相连的曲线按两条线的延长方向自动修剪修剪：裁剪(cáijiǎn)相交的曲线分割&延伸(yánshēn)：既可按曲线分割曲线，也可延伸(yánshēn)，以下是两种做法第一种，分割曲线，选择如图所示的三条曲线，再选择横向的那条曲线为切割线三条(sāntiáo)线段各自全被分成了两截,结果如图第二种，延伸曲线，与第一种相同(xiānɡtónɡ)，选择三条曲线，再选择与之分离的横向的曲线结果如图移动：选中图素后，再激活指令(zhǐlìng)，然后点击选中的图素中一点拖曳鼠标移动到目标位置旋转(xuánzhuǎn)：选中图素后，再激活指令，然后确定图素的旋转(xuánzhuǎn)中心点，再拖曳鼠标对图素进行旋转(xuánzhuǎn)。复制：对选中的图素复制一份并移动到其它位置镜像：先选择要镜像的图素，再启动指令(zhǐlìng)，选择镜像曲线或对称线就可完成镜像约束过滤器：在这里可以限定在草绘时哪些要件约束增加约束：增加各类约束，水平(shuǐpíng)，垂直，平行，法向，相切，同心，相连，X相同，Y相同，修整等等……尺寸标注：对各类曲线，圆弧进行尺寸的约束增加几何：将不属于草图中的外部条件加入进来，成为草图的图素。退出并完成草图：当所有图素画好，并标注好尺寸限定好约束条件后，按此按钮完成并退出草图环境，按右键选择相应指令也可退出。谢谢!
