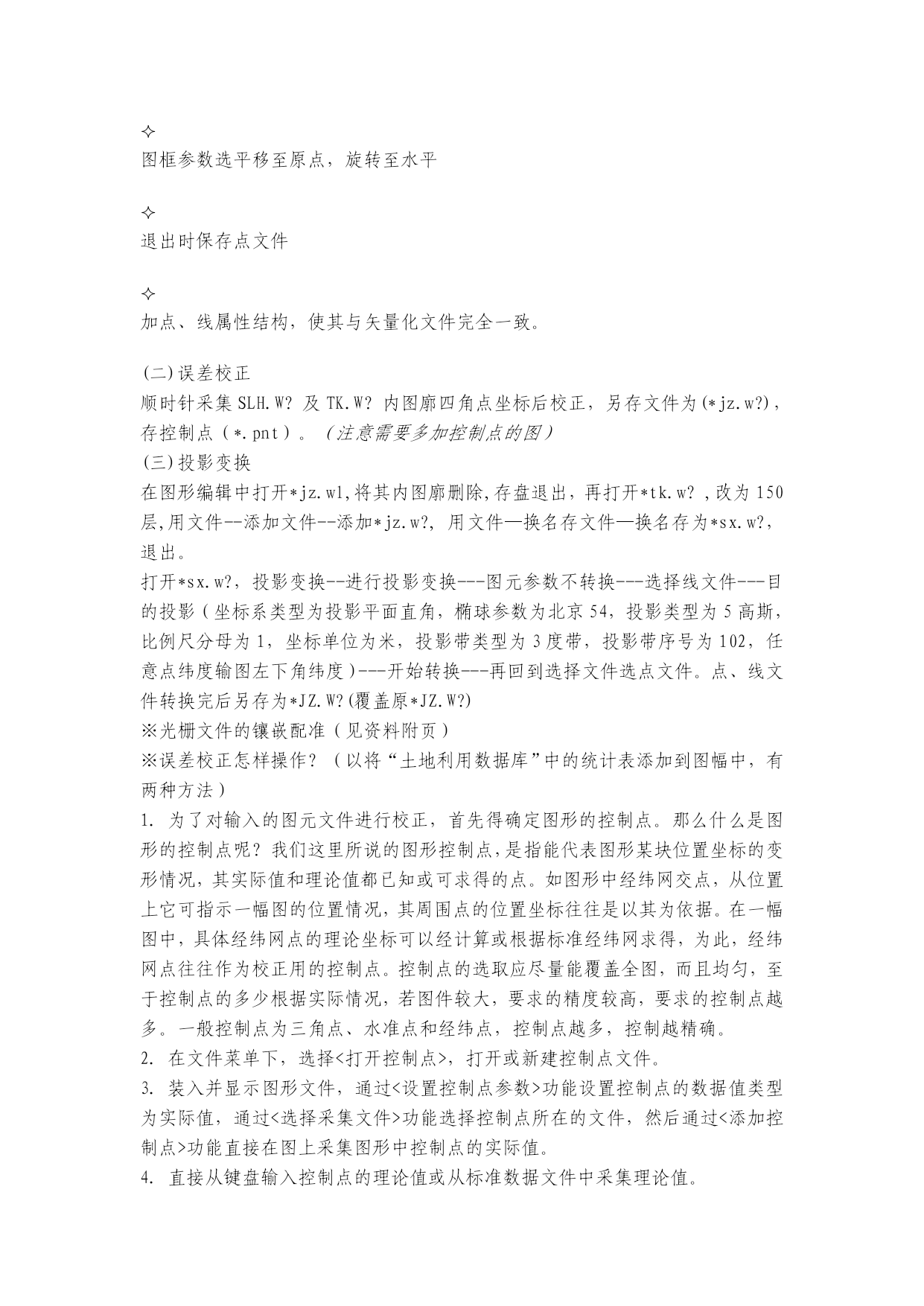

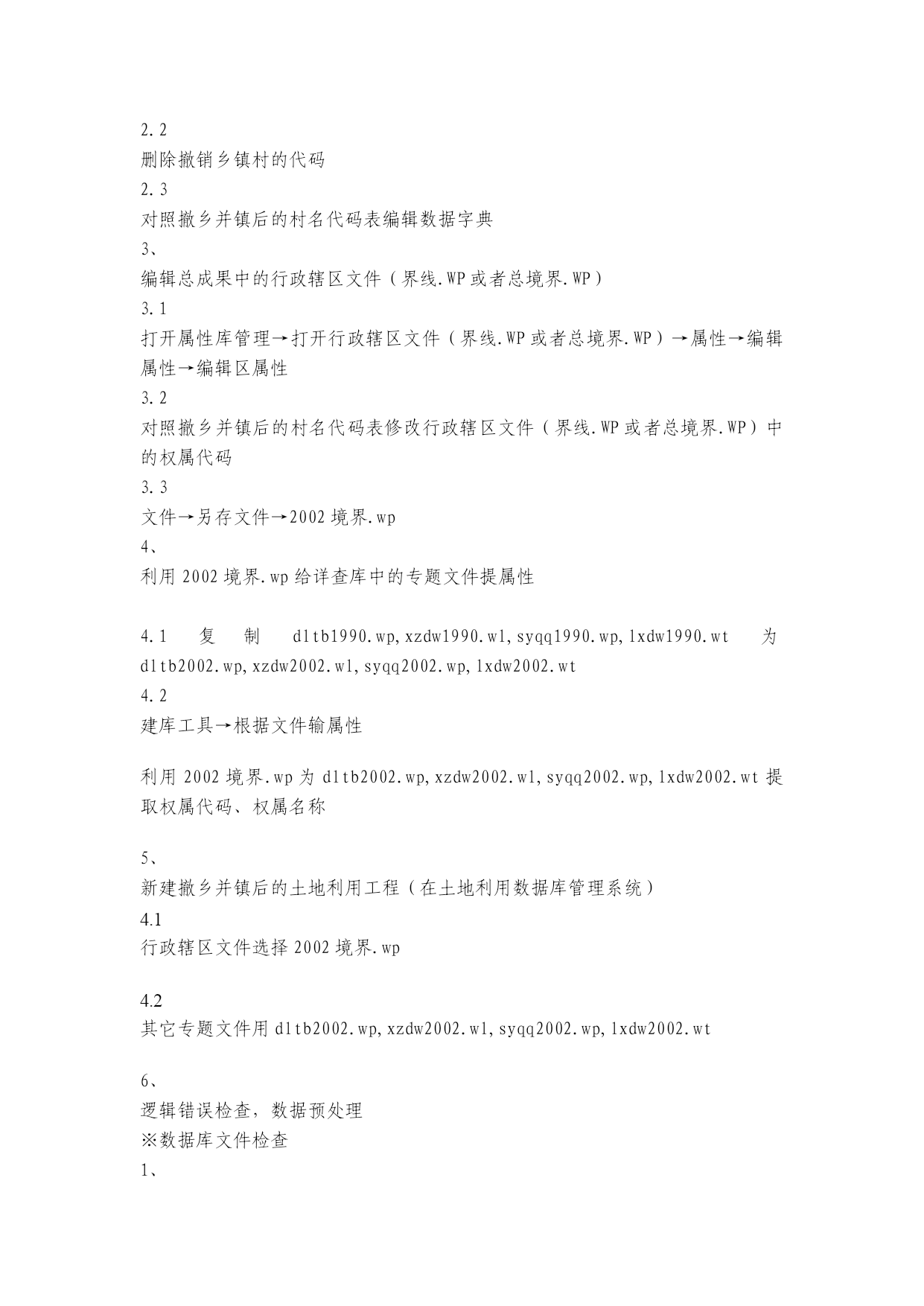

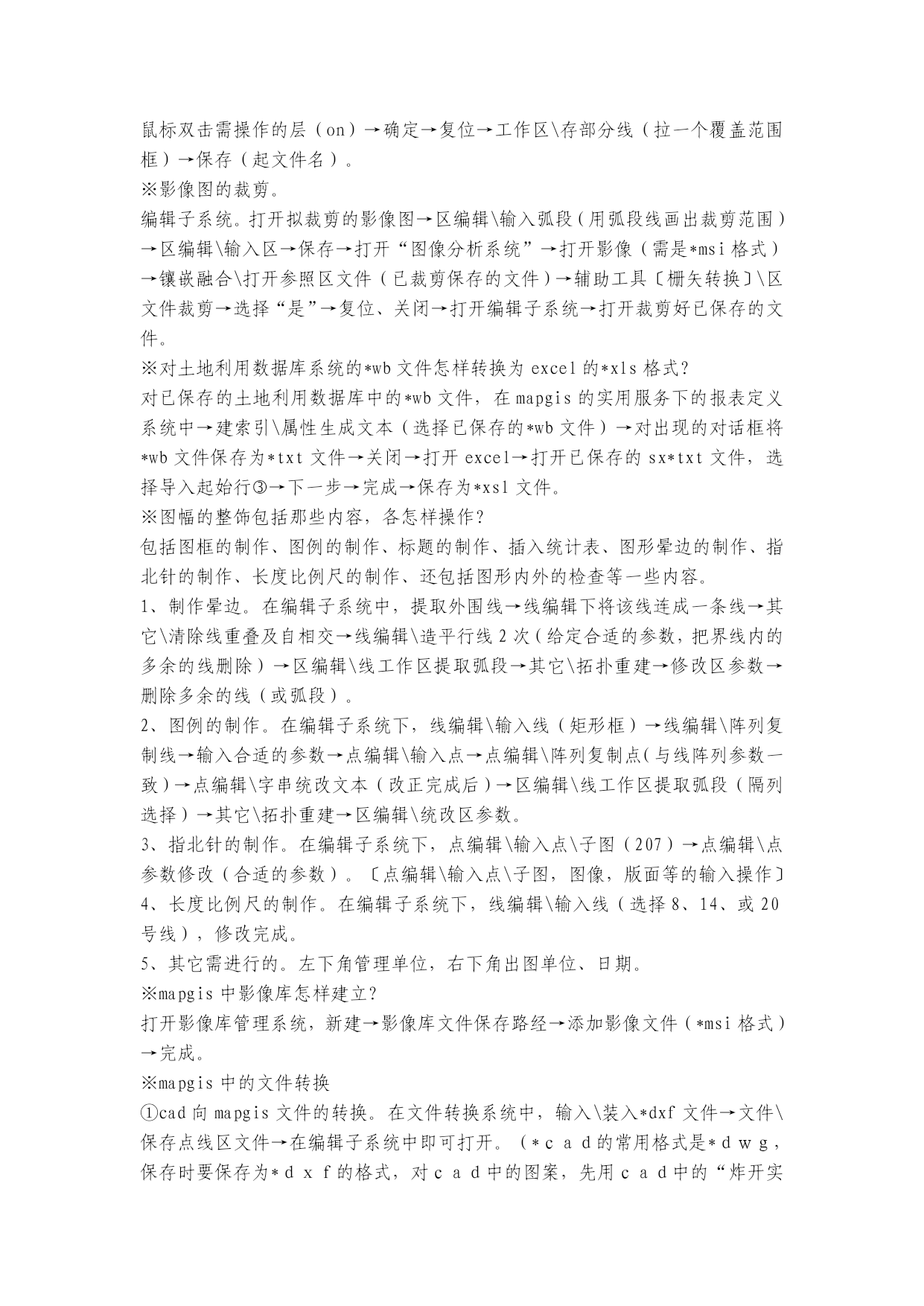

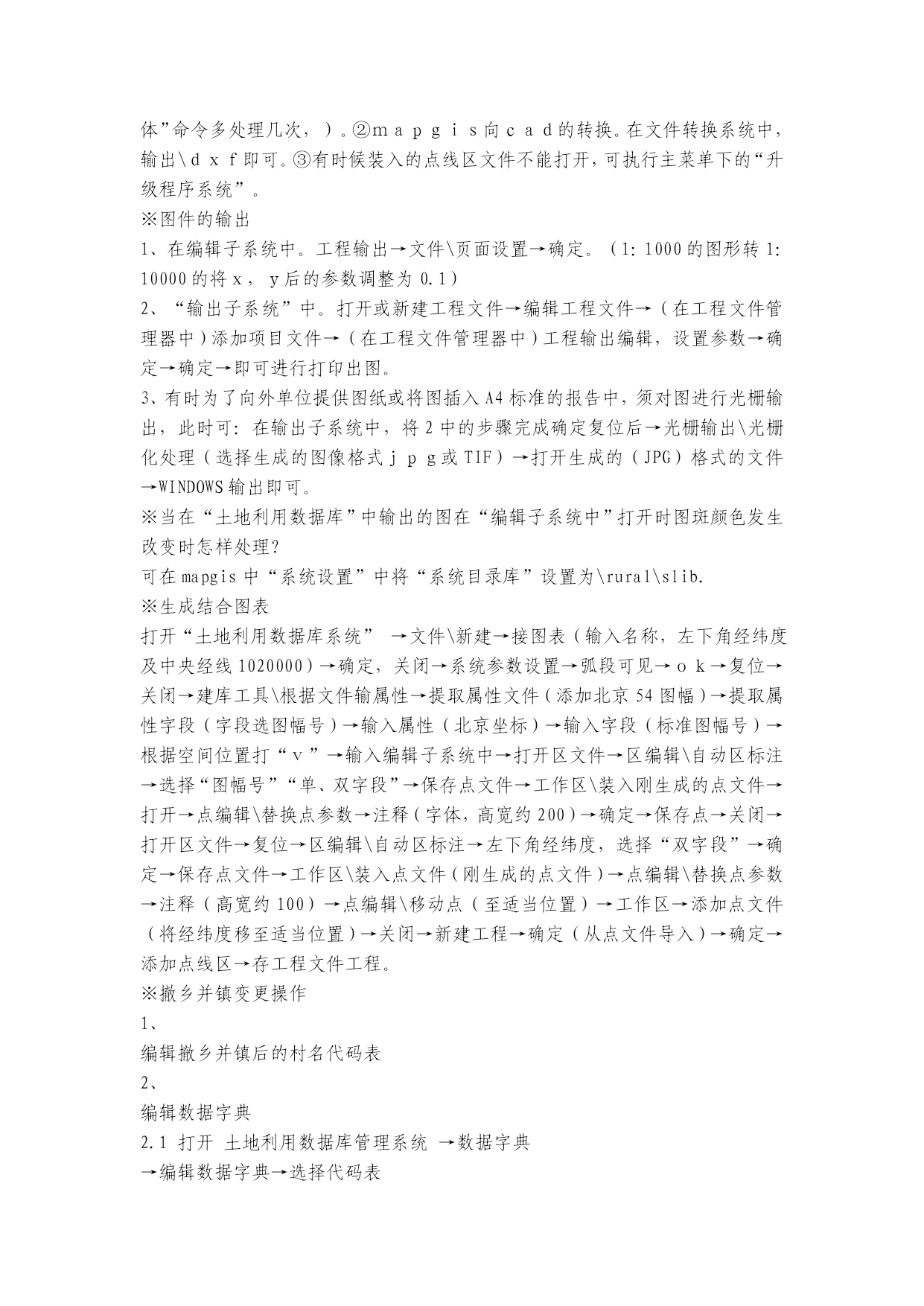

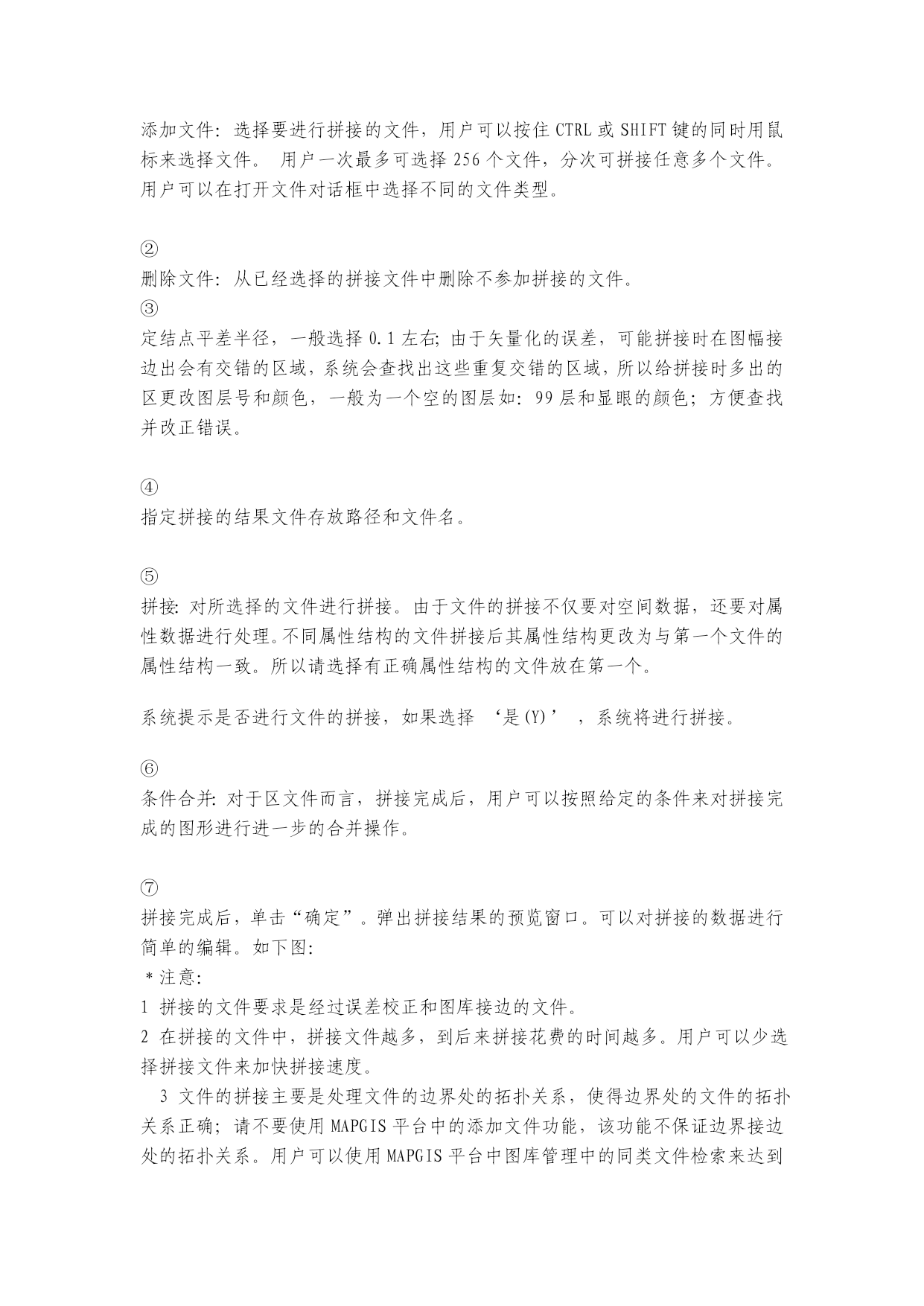

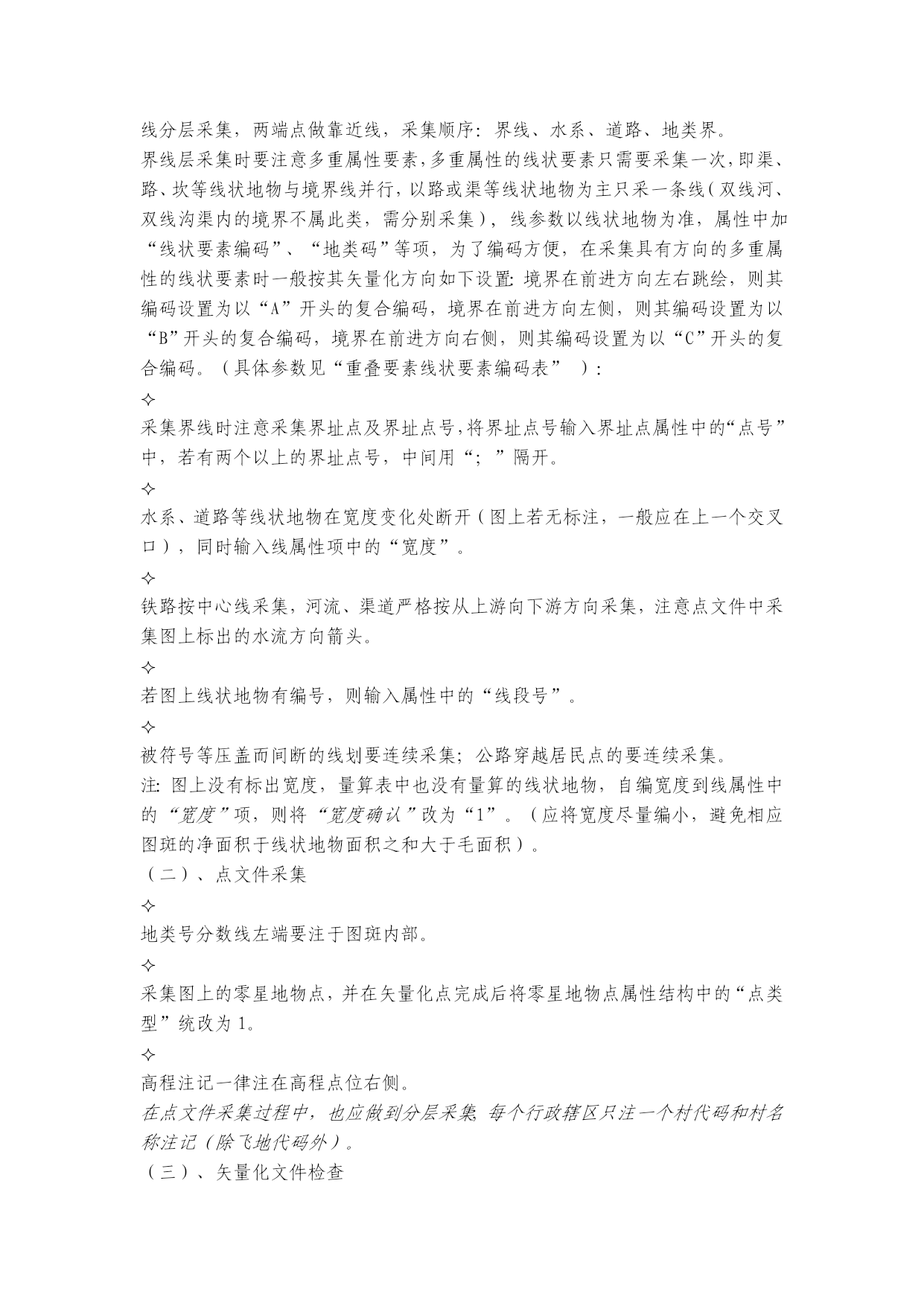

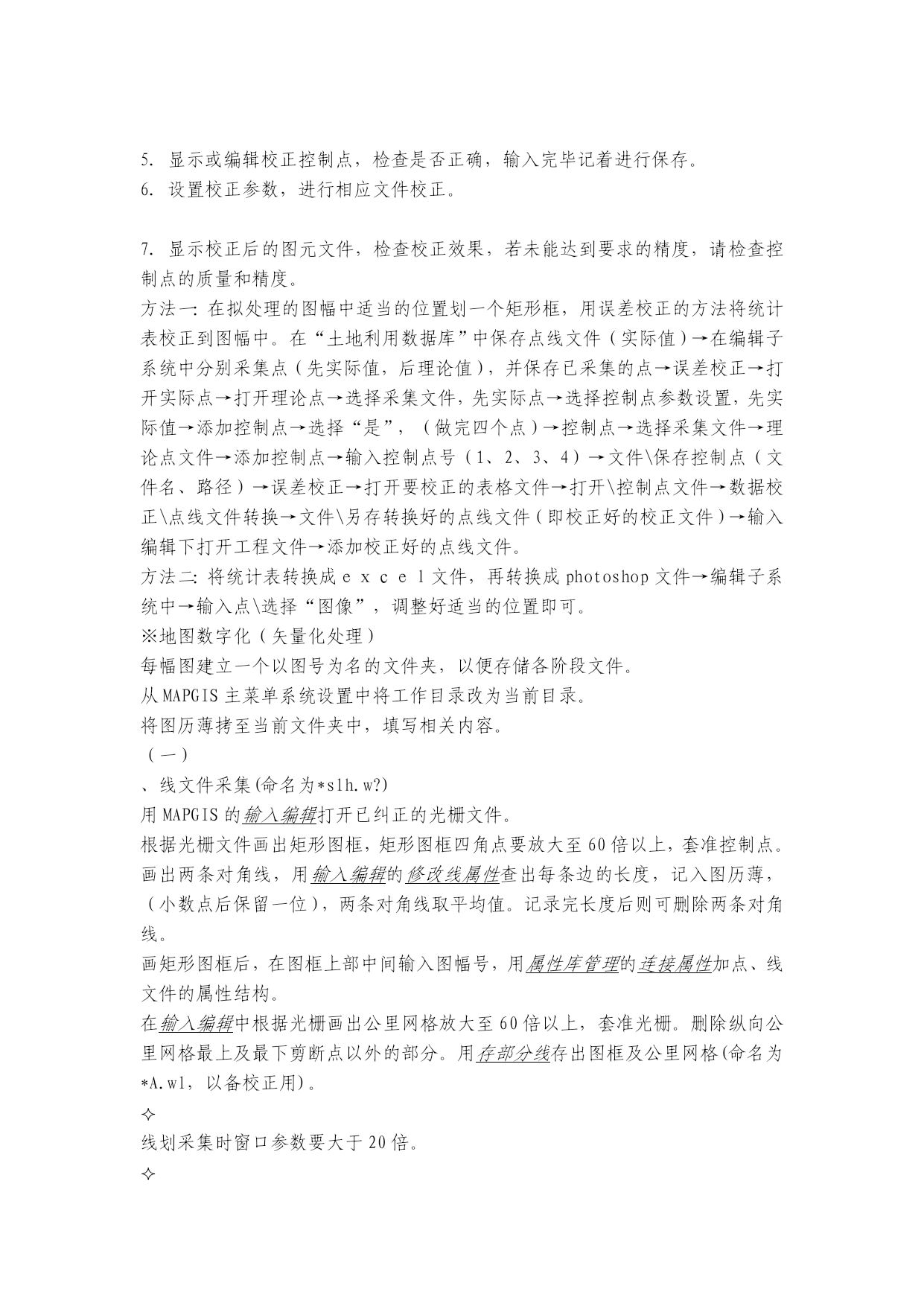

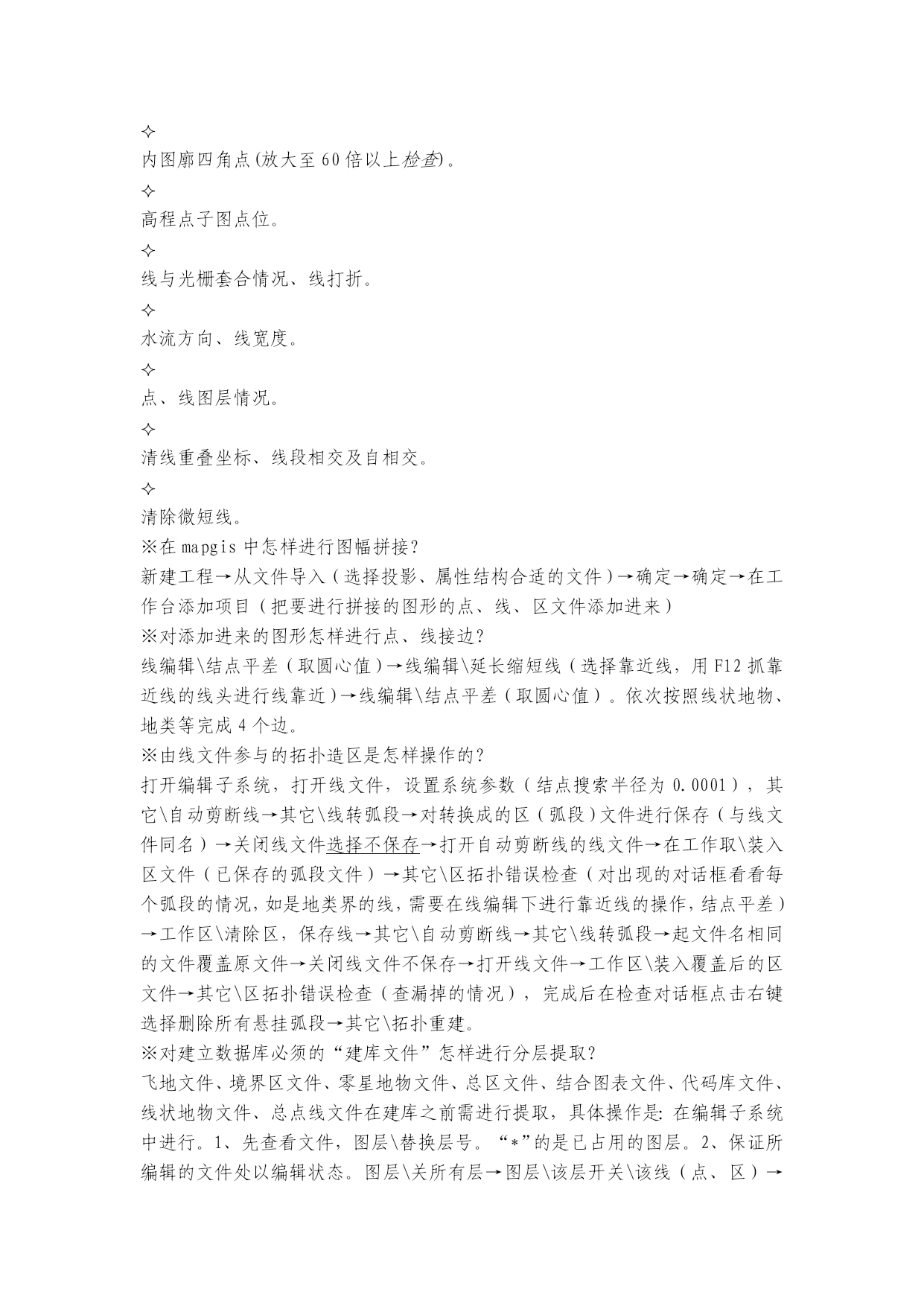

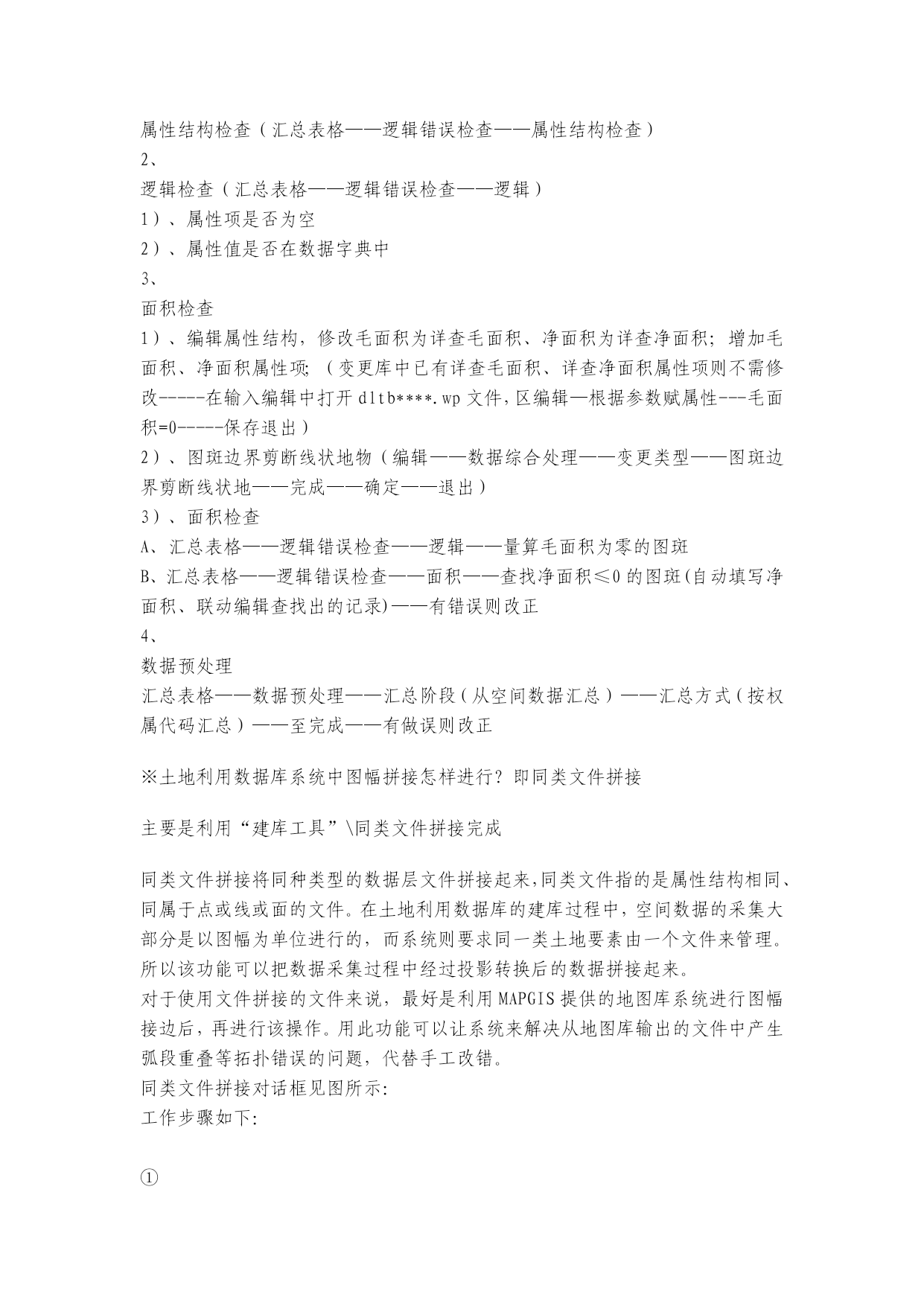

※常用快捷方式：1、F12抓线头、靠近线F5放大F7缩小F9退点F11改变线的方向F8加点2、ctrl＋右键闭合，ctrl＋s复制，ctrl＋v粘贴3、永登：34度带，中央经线1020000※提示：每幅图建立一个以图号为文件名的文件夹，以便存储各阶段文件。将图历薄拷贝至当前文件夹中，填写相关内容。※找狗文件6.7版本中我的电脑\右健“服务”或控制面版\管理工具\服务。如果仍然找不到，请运行win\system32\zdlccsvc.exe※扫描文件光栅纠正为保证下一步矢量化与误差校正的精度，利用photoshop图形编辑软件对每幅光栅文件进行扫描清晰度检查和角度纠正，使内图廓下边左右图廓点的连线水平。矢量化前在photoshop中检查光栅角度是否在0.2度以内，若大于等于0.2，转正再进行矢量化，并报作业组长登记，最后在全县矢量化完成后对这类光栅文件重新刻盘。※标准图框的生成与投影（一）生成标准图框（*TK.W？）实用服务---投影变换---系列标准图框---1：1万若图面无破损，选单线内框，否则选图框外写高斯坐标参数输图左下角经纬度，文件名为*tk.w?(*图框.w?)椭球参数选北京54，确定图框参数选平移至原点，旋转至水平退出时保存点文件加点、线属性结构，使其与矢量化文件完全一致。(二)误差校正顺时针采集SLH.W？及TK.W？内图廓四角点坐标后校正，另存文件为(*jz.w?)，存控制点（*.pnt）。（注意需要多加控制点的图）(三)投影变换在图形编辑中打开*jz.wl,将其内图廓删除,存盘退出，再打开*tk.w？,改为150层,用文件--添加文件--添加*jz.w?,用文件—换名存文件—换名存为*sx.w?，退出。打开*sx.w?，投影变换--进行投影变换---图元参数不转换---选择线文件---目的投影（坐标系类型为投影平面直角，椭球参数为北京54，投影类型为5高斯，比例尺分母为1，坐标单位为米，投影带类型为3度带，投影带序号为102，任意点纬度输图左下角纬度）---开始转换---再回到选择文件选点文件。点、线文件转换完后另存为*JZ.W?(覆盖原*JZ.W?)※光栅文件的镶嵌配准（见资料附页）※误差校正怎样操作？（以将“土地利用数据库”中的统计表添加到图幅中，有两种方法）1．为了对输入的图元文件进行校正，首先得确定图形的控制点。那么什么是图形的控制点呢？我们这里所说的图形控制点，是指能代表图形某块位置坐标的变形情况，其实际值和理论值都已知或可求得的点。如图形中经纬网交点，从位置上它可指示一幅图的位置情况，其周围点的位置坐标往往是以其为依据。在一幅图中，具体经纬网点的理论坐标可以经计算或根据标准经纬网求得，为此，经纬网点往往作为校正用的控制点。控制点的选取应尽量能覆盖全图，而且均匀，至于控制点的多少根据实际情况，若图件较大，要求的精度较高，要求的控制点越多。一般控制点为三角点、水准点和经纬点，控制点越多，控制越精确。2．在文件菜单下，选择<打开控制点>，打开或新建控制点文件。3．装入并显示图形文件，通过<设置控制点参数>功能设置控制点的数据值类型为实际值，通过<选择采集文件>功能选择控制点所在的文件，然后通过<添加控制点>功能直接在图上采集图形中控制点的实际值。4．直接从键盘输入控制点的理论值或从标准数据文件中采集理论值。5．显示或编辑校正控制点，检查是否正确，输入完毕记着进行保存。6．设置校正参数，进行相应文件校正。7．显示校正后的图元文件，检查校正效果，若未能达到要求的精度，请检查控制点的质量和精度。方法一：在拟处理的图幅中适当的位置划一个矩形框，用误差校正的方法将统计表校正到图幅中。在“土地利用数据库”中保存点线文件（实际值）→在编辑子系统中分别采集点（先实际值，后理论值），并保存已采集的点→误差校正→打开实际点→打开理论点→选择采集文件，先实际点→选择控制点参数设置，先实际值→添加控制点→选择“是”，（做完四个点）→控制点→选择采集文件→理论点文件→添加控制点→输入控制点号（1、2、3、4）→文件\保存控制点（文件名、路径）→误差校正→打开要校正的表格文件→打开\控制点文件→数据校正\点线文件转换→文件\另存转换好的点线文件（即校正好的校正文件）→输入编辑下打开工程文件→添加校正好的点线文件。方法二：将统计表转换成ｅｘｃｅｌ文件，再转换成photoshop文件→编辑子系统中→输入点\选择“图像”，调整好适当的位置即可。※地图数字化（矢量化处理）每幅图建立一个以图号为名的文件夹，以便存储各阶段文件。从MAPGIS主菜单系统设置中将工作目录改为当前目录。将图历薄拷至当前文件夹中，填写相关内容。（一）、线文件采集(命名为*slh.w?)用MAPGIS的输入编辑打开已纠正的光栅文件。根据光
