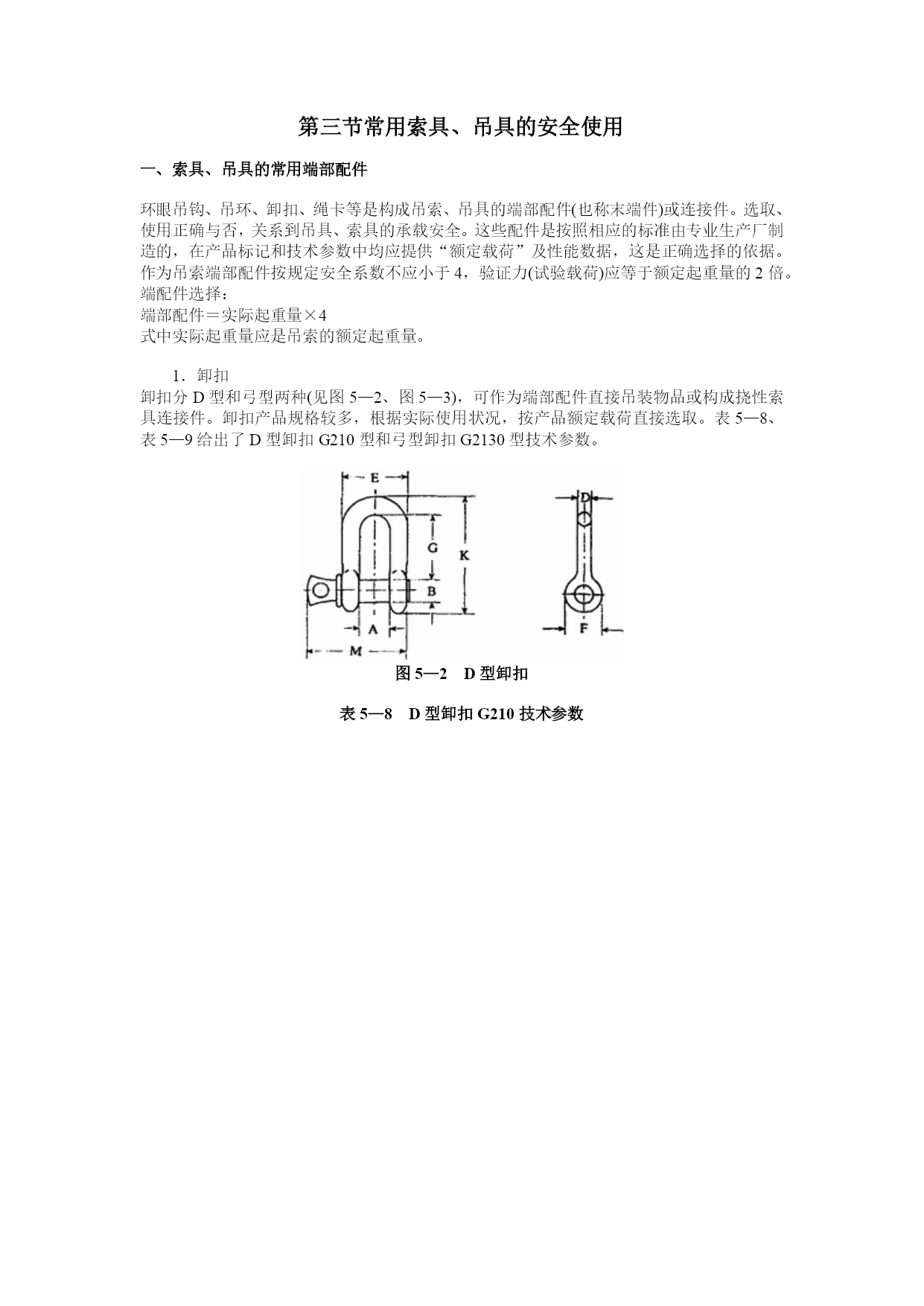

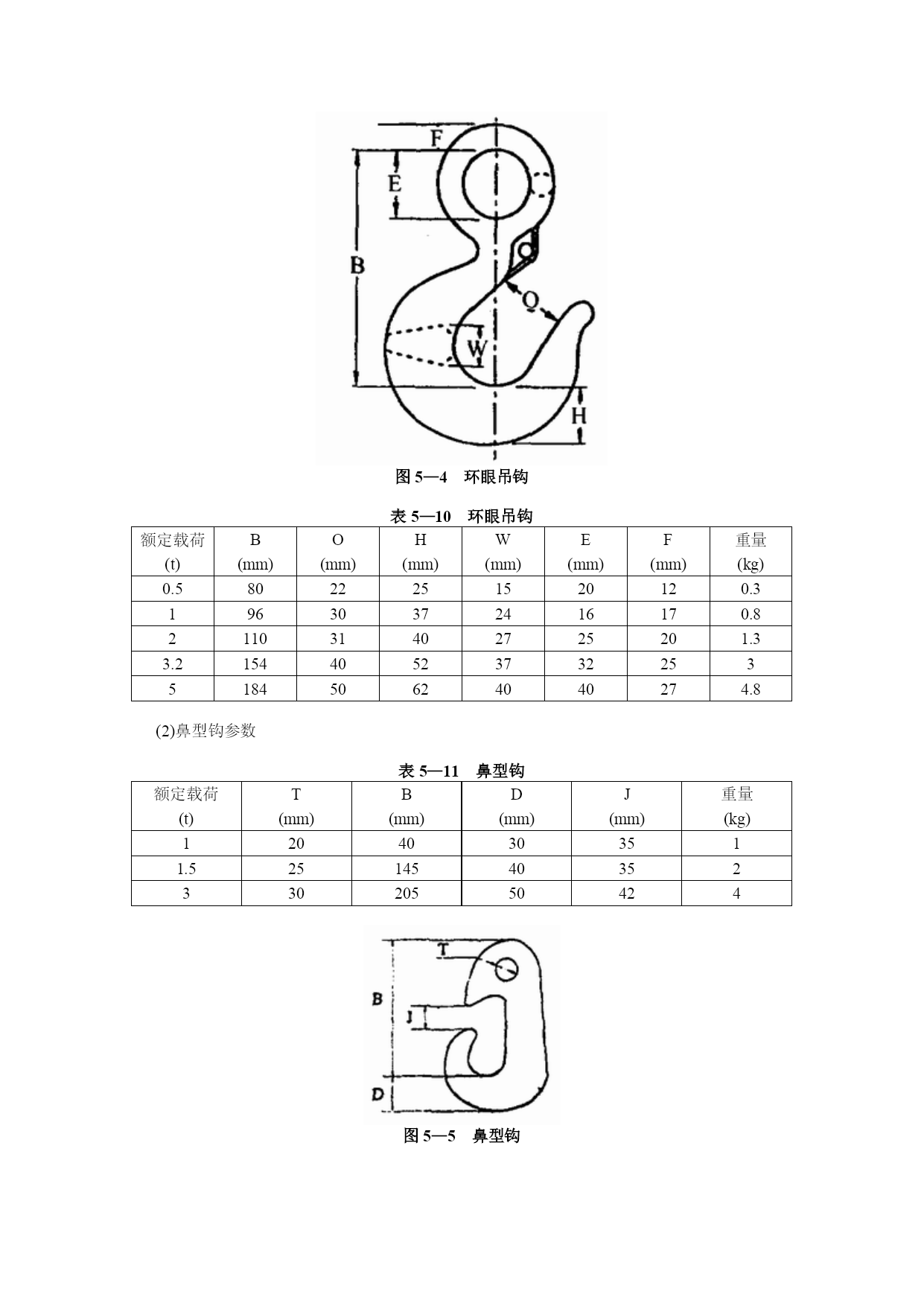

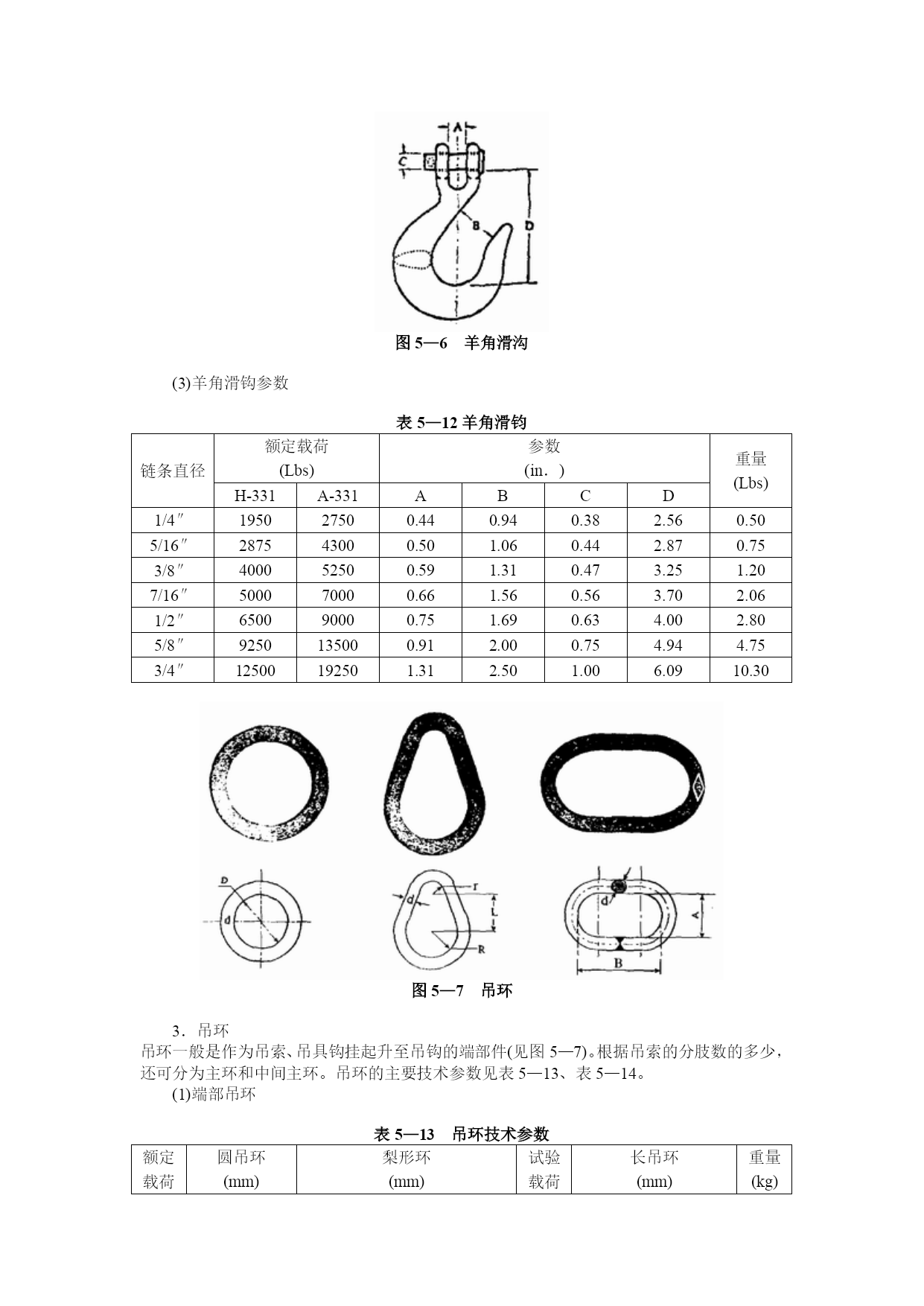

常用索具吊具的安全使用优质资料(可以直接使用，可编辑优质资料，欢迎下载）第三节常用索具、吊具的安全使用一、索具、吊具的常用端部配件环眼吊钩、吊环、卸扣、绳卡等是构成吊索、吊具的端部配件(也称末端件)或连接件。选取、使用正确与否，关系到吊具、索具的承载安全。这些配件是按照相应的标准由专业生产厂制造的，在产品标记和技术参数中均应提供“额定载荷”及性能数据，这是正确选择的依据。作为吊索端部配件按规定安全系数不应小于4，验证力(试验载荷)应等于额定起重量的2倍。端配件选择：端部配件＝实际起重量×4式中实际起重量应是吊索的额定起重量。1．卸扣卸扣分D型和弓型两种(见图5—2、图5—3)，可作为端部配件直接吊装物品或构成挠性索具连接件。卸扣产品规格较多，根据实际使用状况，按产品额定载荷直接选取。表5—8、表5—9给出了D型卸扣G210型和弓型卸扣G2130型技术参数。图5—2D型卸扣表5—8D型卸扣G210技术参数图5—3弓型卸扣表5—9弓型卸扣G2130技术参数2．端部吊钩端部吊钩种类很多，选择不同形式的端部吊钩可以组成不同用途的吊具、吊索。如图5—4、图5—5、图5—6所示，表5—10、表5—11、表5—12为常用端部吊钩基本参数。(1)环眼吊钩参数图5—4环眼吊钩表5—10环眼吊钩额定载荷(t)B(mm)O(mm)H(mm)W(mm)E(mm)F(mm)重量(kg)0.58022251520120.319630372416170.8211031402725201.33.215440523732253518450624040274.8(2)鼻型钩参数表5—11鼻型钩额定载荷(t)T(mm)B(mm)D(mm)J(mm)重量(kg)12040303511.5251454035233020550424图5—5鼻型钩图5—6羊角滑沟(3)羊角滑钩参数表5—12羊角滑钧链条直径额定载荷(Lbs)参数(in．)重量(Lbs)H-331A-331ABCD1/4″195027500.440.940.382.560.505/16″287543000.501.060.442.870.753/8″400052500.591.310.473.251.207/16″500070000.661.560.563.702.061/2″650090000.751.690.634.002.805/8″9250135000.912.000.754.944.753/4″12500192501.312.501.006.0910.30图5—7吊环3．吊环吊环一般是作为吊索、吊具钩挂起升至吊钩的端部件(见图5—7)。根据吊索的分肢数的多少，还可分为主环和中间主环。吊环的主要技术参数见表5—13、表5—14。(1)端部吊环表5—13吊环技术参数额定载荷圆吊环(mm)梨形环(mm)试验载荷t长吊环(mm)重量(kg)dDdrRLABd32410020602085680144201.085281503065259310100180262.3083317533753010016120216324.2010382253880501461224140252386.93(2)中间环表5－14组合吊环中间环技术参数主吊环载荷(t)中间环载荷(t)A(mm)B(mm)C(mm)重量(kg)32.151108160.5153.570140201.0485.685170251.97128.5100200303.354．索具套环钢丝绳索扣(索眼)与端部配件连接时，为防止钢丝绳扣弯曲半径过小而造成钢丝绳弯折损坏，应镶嵌相应规格的索具套环。索具套环如图5—8所示，其技术参数见表5—15。图5—8索具套环表5—15索具套环技术参数型号钢绳直径(mm)套环许用载荷(kN)A(mm)B(mm)C(mm)D(mm)E(mm)F(mm)重量(kg)663.4315.028.09.030476.60.034886.2720.037.012.040638.80.074109~109.8025.046.015.0507911.00.1321211~1214.7030.056.018.0609513.00.2121413~1419.6035.065.021.07011115.00.311161626.4640.074.024.08012618.00.5145．钢丝绳夹钢丝绳夹是制作索扣的快捷工具，如操作正确，强度可为钢丝绳自身强度的80％。其正确布置方向如图5—9所示，为减小主受力端钢丝绳的夹持损坏，夹座应扣
