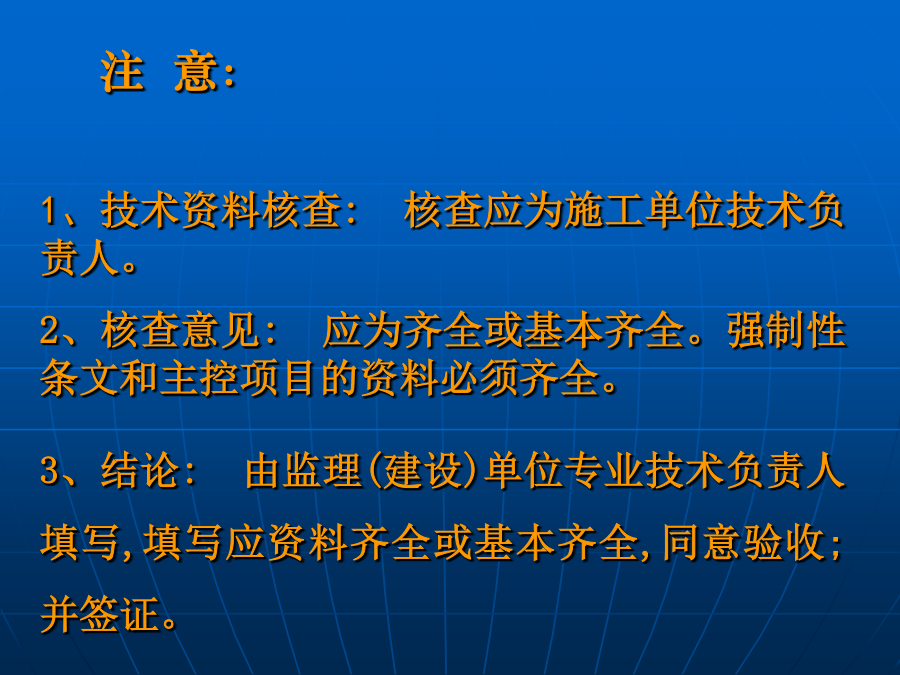

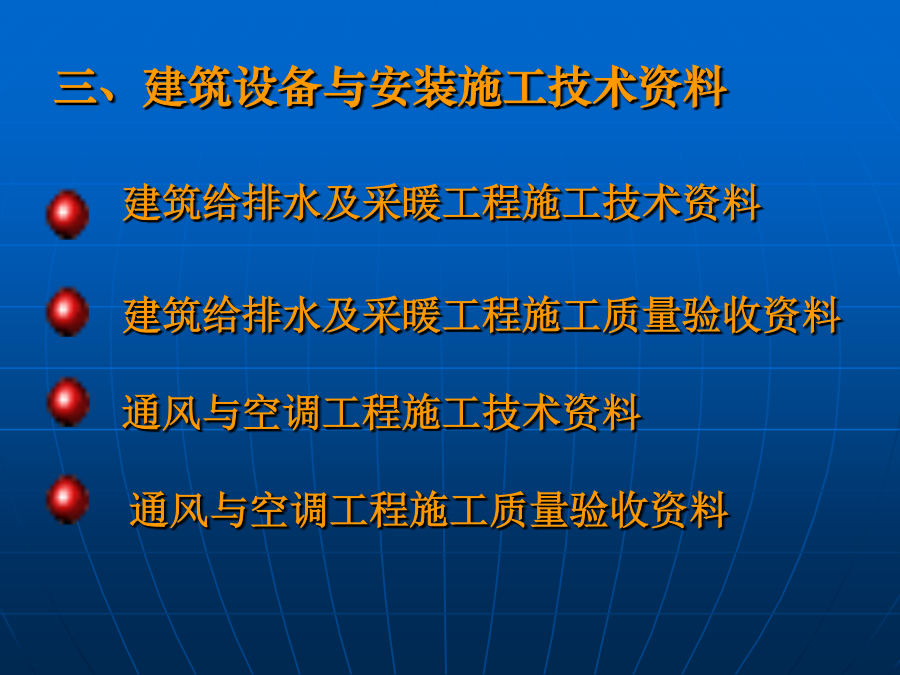

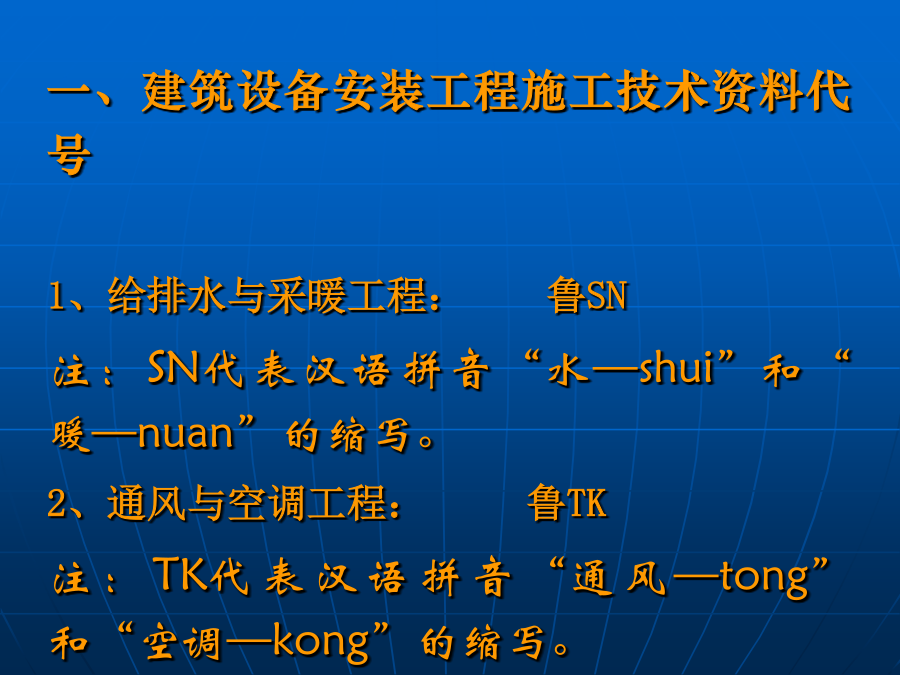

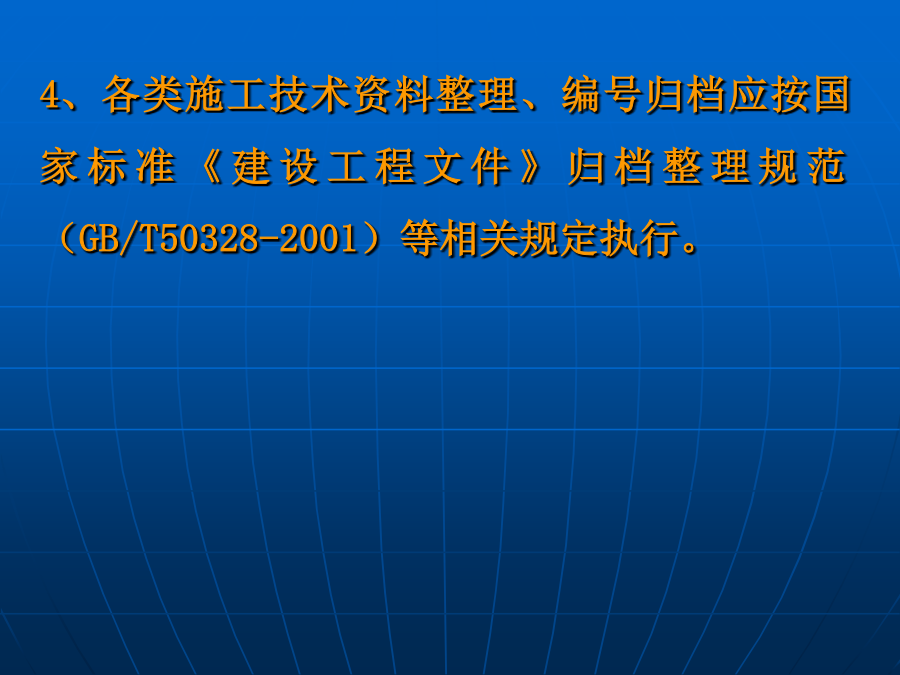

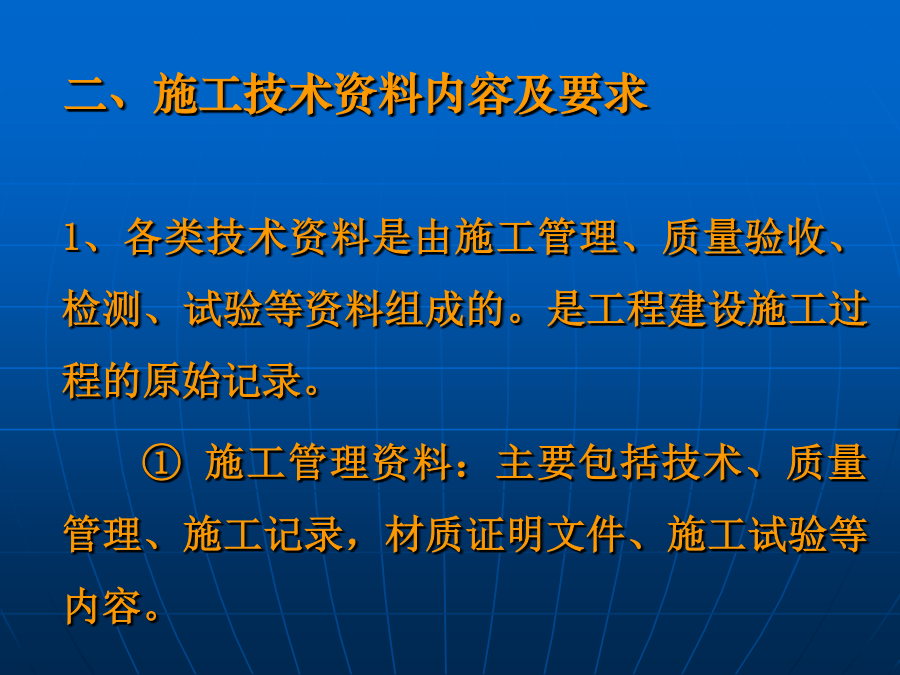

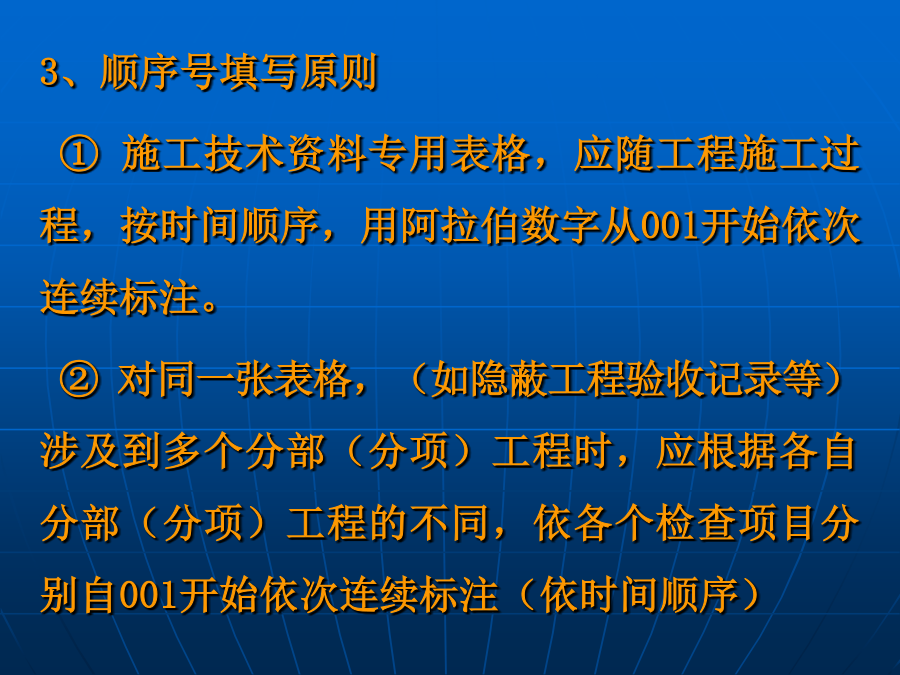

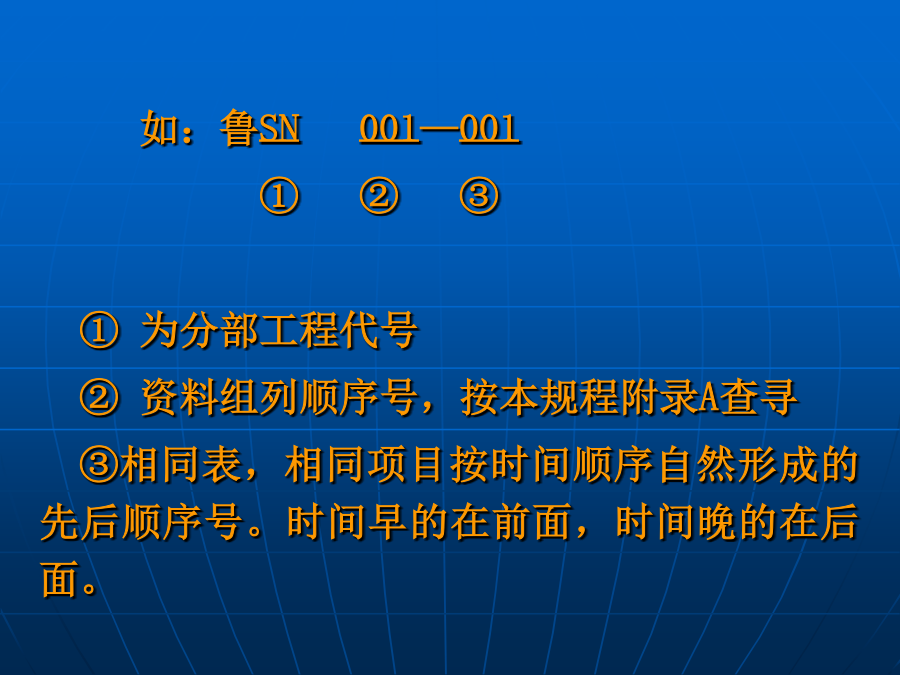

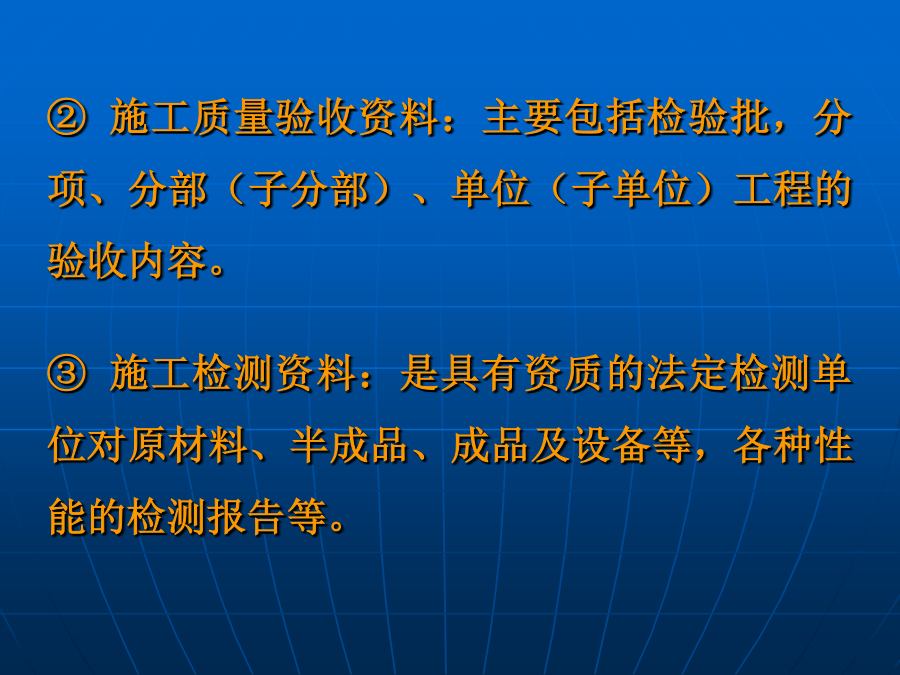

山东省工程建设标准建筑工程施工技术资料管理规程（中）建筑设备与安装一、建筑设备安装工程施工技术资料代号1、给排水与采暖工程：鲁SN注：SN代表汉语拼音“水—shui”和“暖—nuan”的缩写。2、通风与空调工程：鲁TK注：TK代表汉语拼音“通风—tong”和“空调—kong”的缩写。1、技术资料编号栏，应位于各表的右上角。2、一般情况下，编号由三部分组成，即分部（子分部）工程代号，资料组列顺序号和同类资料顺序号组成，各部分之间用横线隔开。如：鲁SN001—001①②③①为分部工程代号②资料组列顺序号，按本规程附录A查寻③相同表，相同项目按时间顺序自然形成的先后顺序号。时间早的在前面，时间晚的在后面。3、顺序号填写原则①施工技术资料专用表格，应随工程施工过程，按时间顺序，用阿拉伯数字从001开始依次连续标注。②对同一张表格，（如隐蔽工程验收记录等）涉及到多个分部（分项）工程时，应根据各自分部（分项）工程的不同，依各个检查项目分别自001开始依次连续标注（依时间顺序）4、各类施工技术资料整理、编号归档应按国家标准《建设工程文件》归档整理规范（GB/T50328-2001）等相关规定执行。1、各类技术资料是由施工管理、质量验收、检测、试验等资料组成的。是工程建设施工过程的原始记录。①施工管理资料：主要包括技术、质量管理、施工记录，材质证明文件、施工试验等内容。②施工质量验收资料：主要包括检验批，分项、分部（子分部）、单位（子单位）工程的验收内容。③施工检测资料：是具有资质的法定检测单位对原材料、半成品、成品及设备等，各种性能的检测报告等。1、技术资料核查:核查应为施工单位技术负责人。2、核查意见:应为齐全或基本齐全。强制性条文和主控项目的资料必须齐全。3、结论:由监理(建设)单位专业技术负责人填写,填写应资料齐全或基本齐全,同意验收;并签证。三、建筑设备与安装施工技术资料填写要点：鲁SN-012鲁TK-0121、隐蔽方法：埋地敷设、墙内敷设、吊顶内敷设、管井敷设、地沟敷设等应表示清楚。2、简图及说明：（1）应表示出与各种管道、电气线路的交叉距离。（2）管道的坐标、标高、坡向、坡度应表示清楚。（3）管道支架、形式、位置应表示清楚。（4）管道穿越基础、变形缝应用草图表示清楚或说明。填写要点：鲁SN-013鲁TK-0131、若以水为介质，试压温度应在5℃以上，低于此温应采取升温措施。2、试压以气为介质时，采用何种气体由设计决定。3、室内给水管道试验压力，当设计未注明时试验压力均为工作压力的1.5倍，但不得小于0.6MPA。4、热水供应系统试验压力，当设计未注明时试验压力为系统顶点的工作压力加0.1MPA，同时在系统顶点的试验压力不小于0.3MPA。5、组对散热器及低温热水地板辐射采暖系统的试验压力为工作压力的1.5倍，但不得小于0.6MPA。6、蒸汽、采暖系统的试验压力为系统顶点的工作压力加0.1MPA，同时在系统顶点的试验压力不小于0.3MPA。7、高温热水采暖系统的试验压力应为系统顶点工作压力加0.4MPA。8、使用塑料管及复合管的热水采暖系统，应以系统顶点工作压力加0.2MPA，做水压试验同时在系统顶点的试验压力不小于0.4MPA。9、空调冷热水、冷却水系统的试验压力，当工作压力小于等于1.0MPA，为1.5倍工作压力，但最低不小于0.6MPA；当工作压力大于1.0MPA时，为工作压力加0.5MPA。10、一般建筑内的空调水系统在各分区管道与系统主、干管全部连通后，应对整个系统的管道进行系统试压。试验压力以最底点的压力为准，但最低点的压力不得超过管道与组成件的承受压力。11、辅助设备的试验压力：安装太阳能集热器玻璃前，应对集热排管和上、下集管作水压试验，试验压力为工作压力的1.5倍；交换器应以工作压力的1.5倍做水压试验，蒸气部分应不低于蒸气供气压力加0.3MPA，热水部分应不低于0.4MPA。填写要点：鲁SN-014鲁TK-0141、严格控制灌水面高度和灌水时间。2、室内雨水管应由上部最高雨水漏斗至主管底部排出口灌满水1h，不渗不漏为合格。3、凝结水一次灌满水24h后不渗不漏为合格。填写要点：鲁SN-0161、本表适用于工作压力不大于1.0Mpa的室内室外管道系统，室内排水管道系统卫生器具的通水试验。2、可按系统、区段记录。3、做通水试验时，卫生器具及配件齐全，启动灵活，按给水系统的1/3配水点同时开放，各配水点应全部达到额定流量，各排放点畅通无阻，各接口处均要严密无渗漏为通水合格。填写要点：鲁SN-0191、本次试验是在卫生器具交工前，通水试验后进行。满水试验时间不小于24h。2、卫生器具深度：带溢水口的器具指溢水口下缘至排
