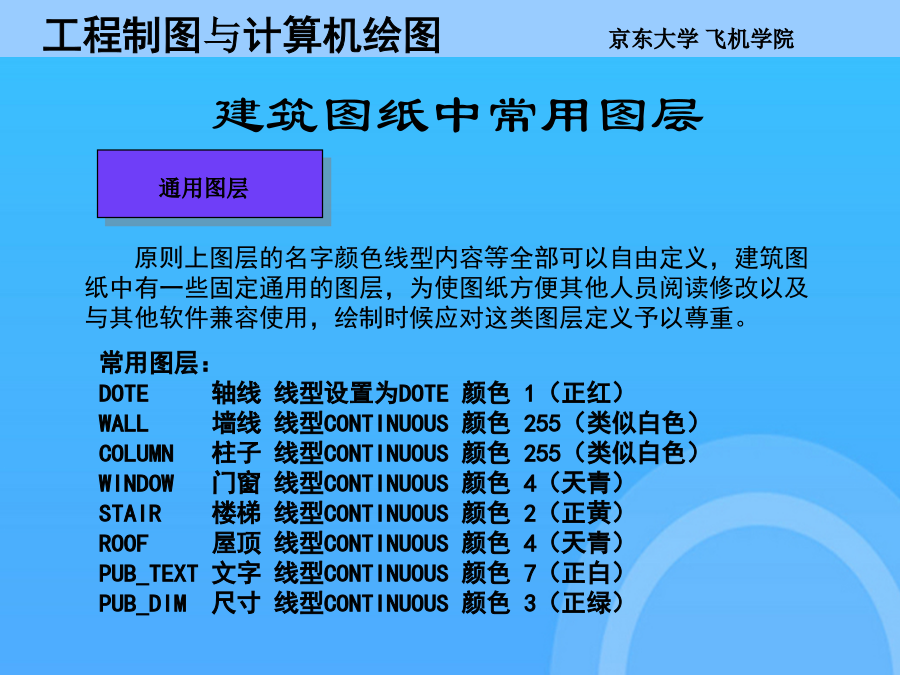

快速绘制建筑平面图教程（优选）快速绘制建筑平面图教程AutoCAD绘制建筑图纸的优势需要解决的几个问题特别是有多层平面的情况下，可以绘制其中一层，然后拷贝修改迅速得到其他层。ST：加载已定义的多线线型为当前线型平面图-》立面图-》剖面图-》大样图设置轴线层WALL，并将其设为当前层。反复使用OFFSET指令，绘制同方向的轴线。工程制图与计算机绘图京东大学飞机学院建筑图纸中也采用不同类型的线条来表达不同的内容。Hi，我是255，不是250！工程制图与计算机绘图京东大学飞机学院工程制图与计算机绘图京东大学飞机学院ST：加载已定义的多线线型为当前线型公制的意思是新打开的文件将以mm为单位，英制则是以英寸为单位。工程制图与计算机绘图京东大学飞机学院墙线到底应该是哪些，房间在哪？使用Mline指令，绘制墙线；工程制图与计算机绘图京东大学飞机学院OFFSET指令结束后的图面建立图层WALL并设置为当前层；使用LAYER命令打开图层控制器。设置轴线层DOTE，并将其设为当前层。由于很多AutoCAD线型加载里没有DOTE选项，可以选择CENTER类线型替代。1.先绘制一条比较长的红色轴线。一般先画水平线。2.反复使用OFFSET指令，绘制同方向的轴线。3.同样方法作出竖直方向的轴线。设置轴线层WALL，并将其设为当前层。颜色设置为255，不是白色，这是为了打印时候与其他图层区分以方便设置粗线。A计划：使用多线绘制MLINE指令直接绘制双线优势：墙线一次成型，墙线作图速度快。缺点：墙的厚度设置和开洞编辑比较麻烦。4、多线绘制经过艰苦的多线编辑指令，终于得到了下面的图形。。。使用EXPLODE指令炸开多线，就成为普通的线条，完全可以使用普通的编辑指令来进行延伸、剪断、圆角等基本指令来进行编辑了。B计划：使用OFFSET指令偏移轴线获得墙线优势：便于控制墙体厚度，墙线开洞编辑简单。缺点：获得的墙线在DOTE层上，需要进行图层更改，图面混乱，工作量大且容易出错。更改墙线图层后的图面经过比较，相对简洁的绘制方式决定为A计划的升级版：1.建立图层WALL并设置为当前层；2.使用Mlstyle指令，设置双线线型，注意多线比例和墙厚设定；3.使用Mline指令，绘制墙线；4.使用Explode指令，炸开多线；5.使用各种线条编辑指令，解决线条交接问题，并在正确的位置打开门窗洞口。1.建立新图层：WINDOW，设置为当前层；2.门洞处画中粗线，旋转45°；3.使用Copy指令将门线复制到所有同样大的洞口，分别根据该处开启方向进行旋转；4.设置好多线样式后直接在窗户洞口画多线，得窗。插入门窗时候一定要注意开启对象捕捉。其它图线绘制使用Mline指令，绘制墙线；好处：同一个图形可以用在不同比例的多个图纸中。OFFSET指令结束后的图面这是由于线条的内置比例与出图比例不协调造成，使用LTSCALE指令，改变线型的比例值，调整到显示正常为止。点击“文件”->“新建”，弹出对话框下一步将要开门窗洞口，还要再次反复地给洞口定位和多线编辑？？？用于门开启45°，窗为简单的三线或者四线时。DOTE轴线线型设置为DOTE颜色1（正红）缺点是难以成批修改，故极不常用。平面图-》立面图-》剖面图-》大样图B计划：使用OFFSET指令偏移轴线获得墙线与手工绘图相仿，使用CAD绘制建筑图样的顺序为：缺点：墙的厚度设置和开洞编辑比较麻烦。WALL墙线线型CONTINUOUS颜色255（类似白色）设置轴线层DOTE，并将其设为当前层。在没有特别需要的样板文件的情况下，直接不输入文件名，选择无样板打开。工程制图与计算机绘图京东大学飞机学院1.设置绿色或黄色AXIS图层并设置为当前层；2.绘制轴线圈并填写数字。1.设置PUB_TEXT图层并设置为当前层；2.注写文字，注意要包括门窗编号及图名。检查图中有无遗漏部分或特殊图例，如本图就需要补充指北针和剖切符号。如有需要，插入图框。感谢观看
