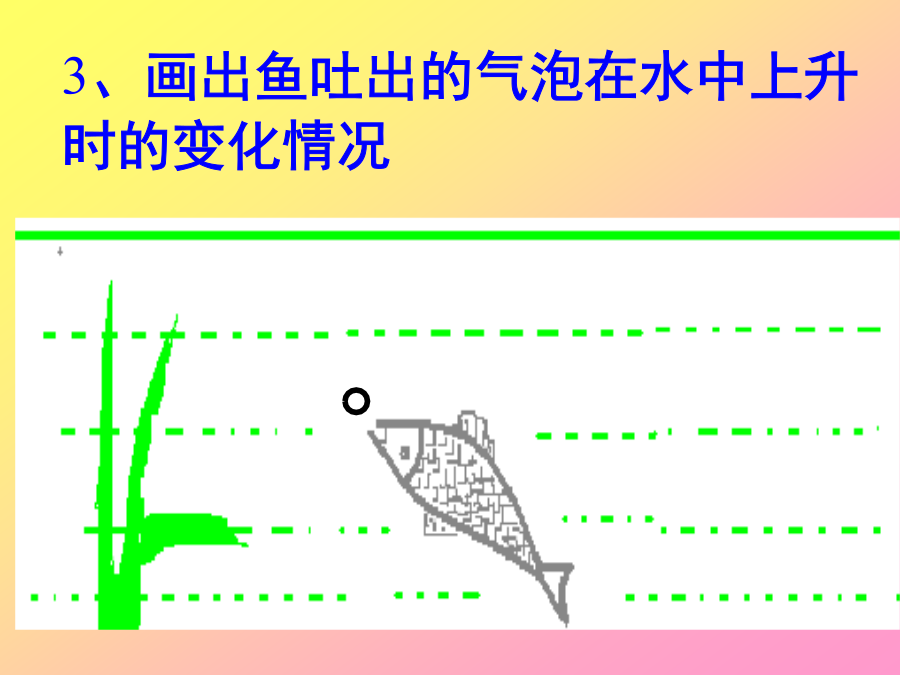

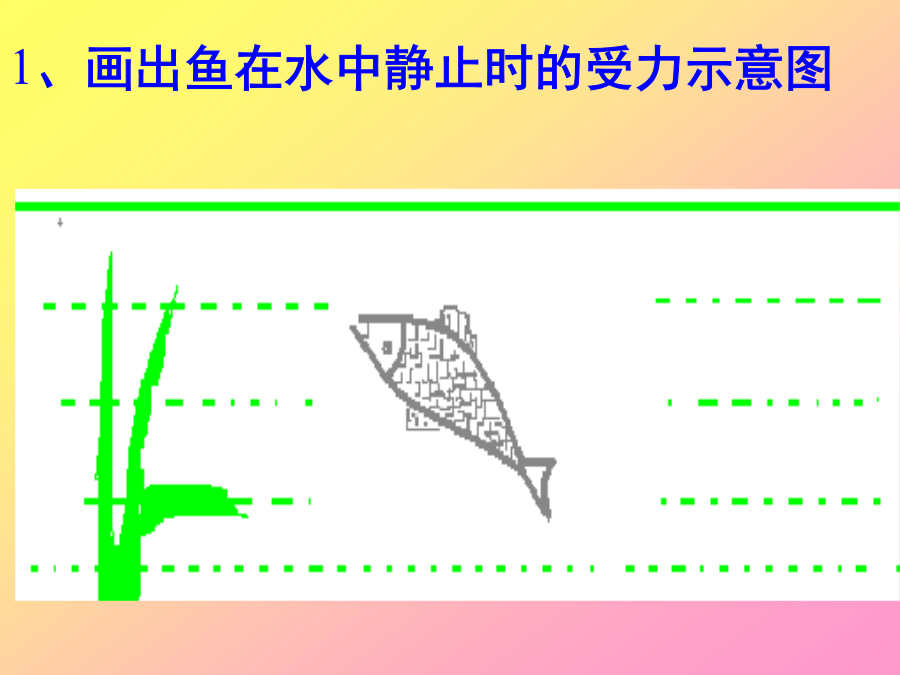

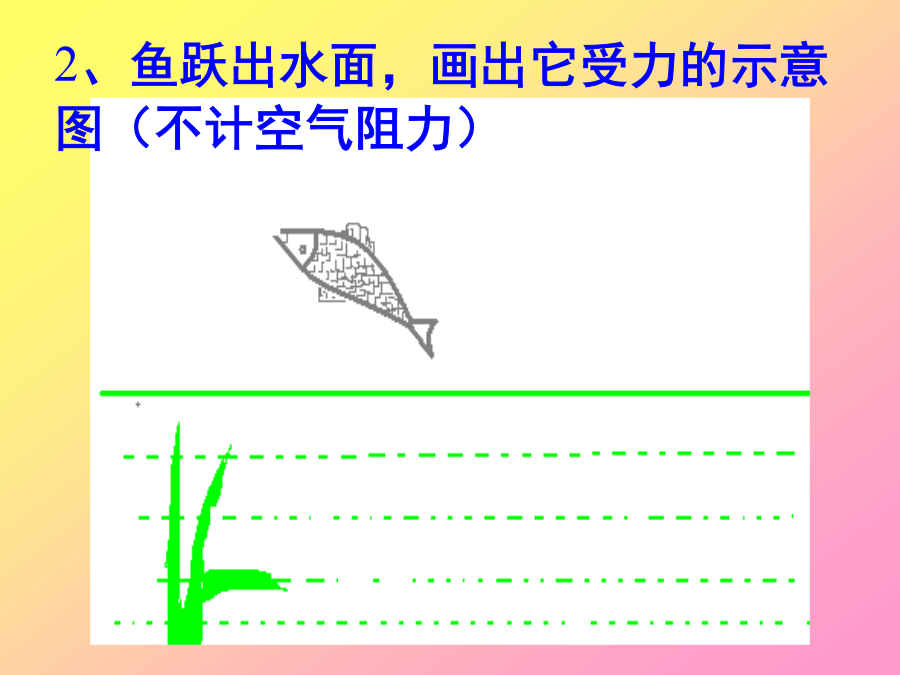

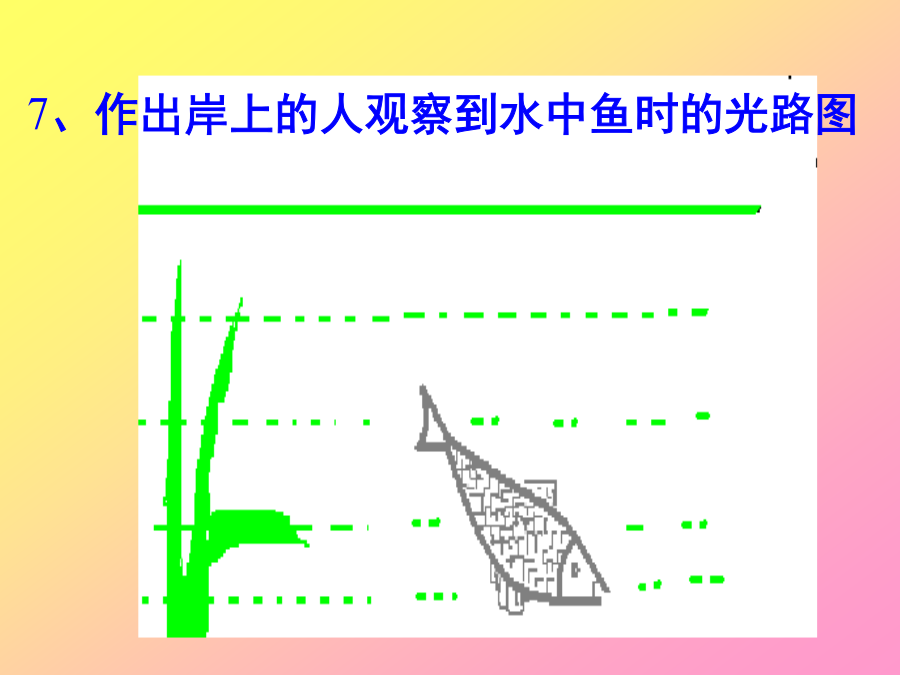

初中物理专题复习1、画出鱼在水中静止时的受力示意图2、鱼跃出水面，画出它受力的示意图（不计空气阻力）3、画出鱼吐出的气泡在水中上升时的变化情况7、作出岸上的人观察到水中鱼时的光路图.10、金鱼缸中的鱼看起来是变大还是变小了？为什么？12、请画出图中钓鱼杆的动力臂和阻力臂13、拉鱼的车子陷入泥中，司机利用滑轮组将车从泥中拉出。请在图中画出最省力的绕法。14、将鱼送进冷库的时候，司机可通过观看入口处的红绿灯来判断冷库内的鱼有没有装满（红绿灯由冷库管理员通过操纵开关控制）。红灯亮，表示冷库内鱼已装满；绿灯亮，表示冷库内鱼没满。请设计出满足上述要求的电路。15、请你设计鱼塘防盗装置该装置由光控开关和声控开关控制，光控开关在白天受到较强光照时断开，有声音时声控开关闭合。请将装置原理图连接完整，要求：夜晚有人盗鱼发出声响时电铃响，白天无论响声多大电铃都不发声。16、在鱼塘中常设有一个水位报警器电路，当水位尚未达到金属块A的高度时，工作电路中的绿灯亮，表示水位正常；当水位升高到A时红灯亮，表示报警信号。（提示：容器中的水含有杂质，能导电）请将图中的水位报警器电路连好17、养鱼户设计了自动增氧系统，在气压计左、右两边水银面的适当位置各固定一根导线，外界气压低于某一值时，水银柱将两边导线接通，使控制电路形成通路，电磁铁吸引衔铁，增氧泵工作。请按题意要求，在图中连好电路。通过本节课的学习，你有什么体会？
