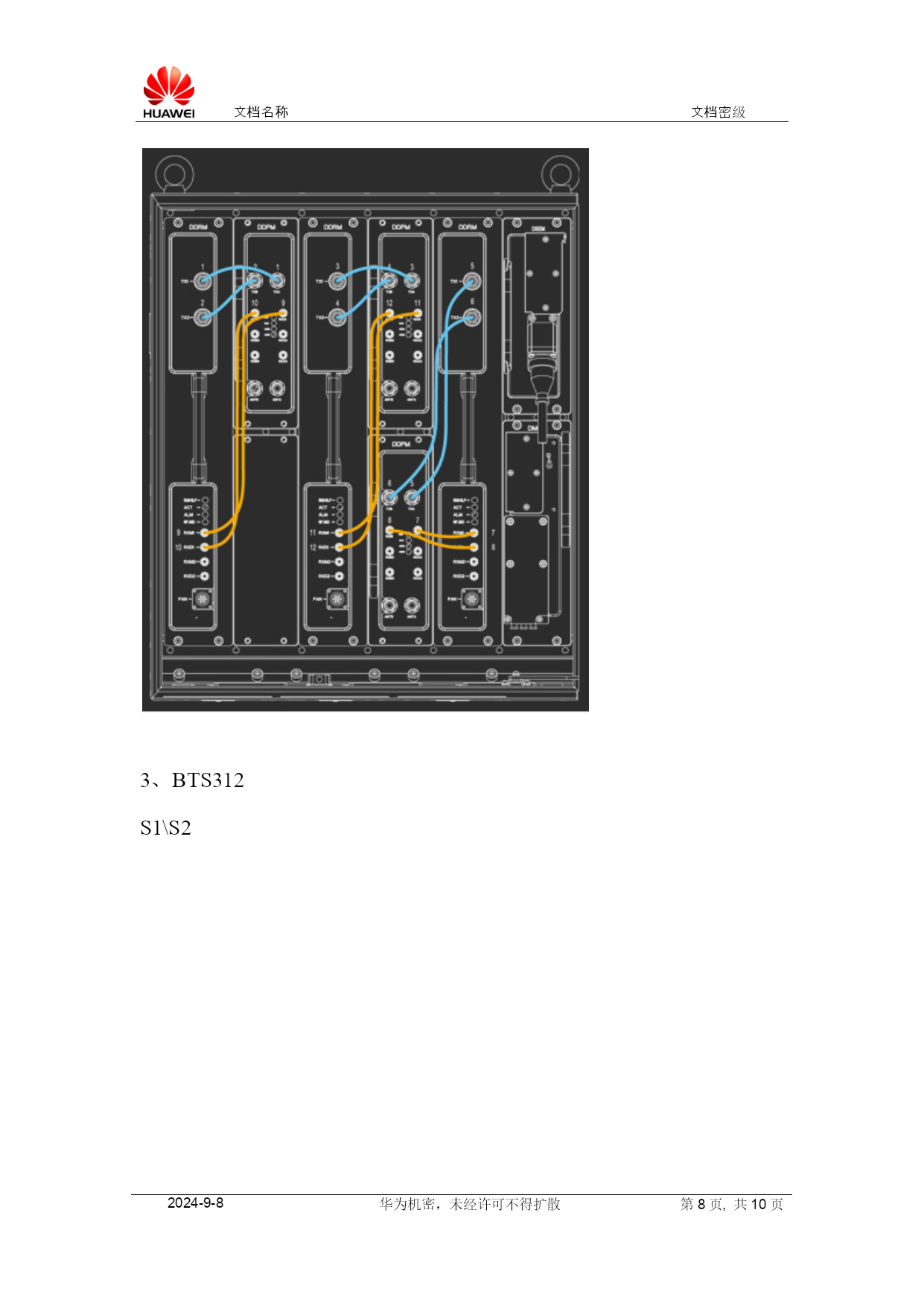

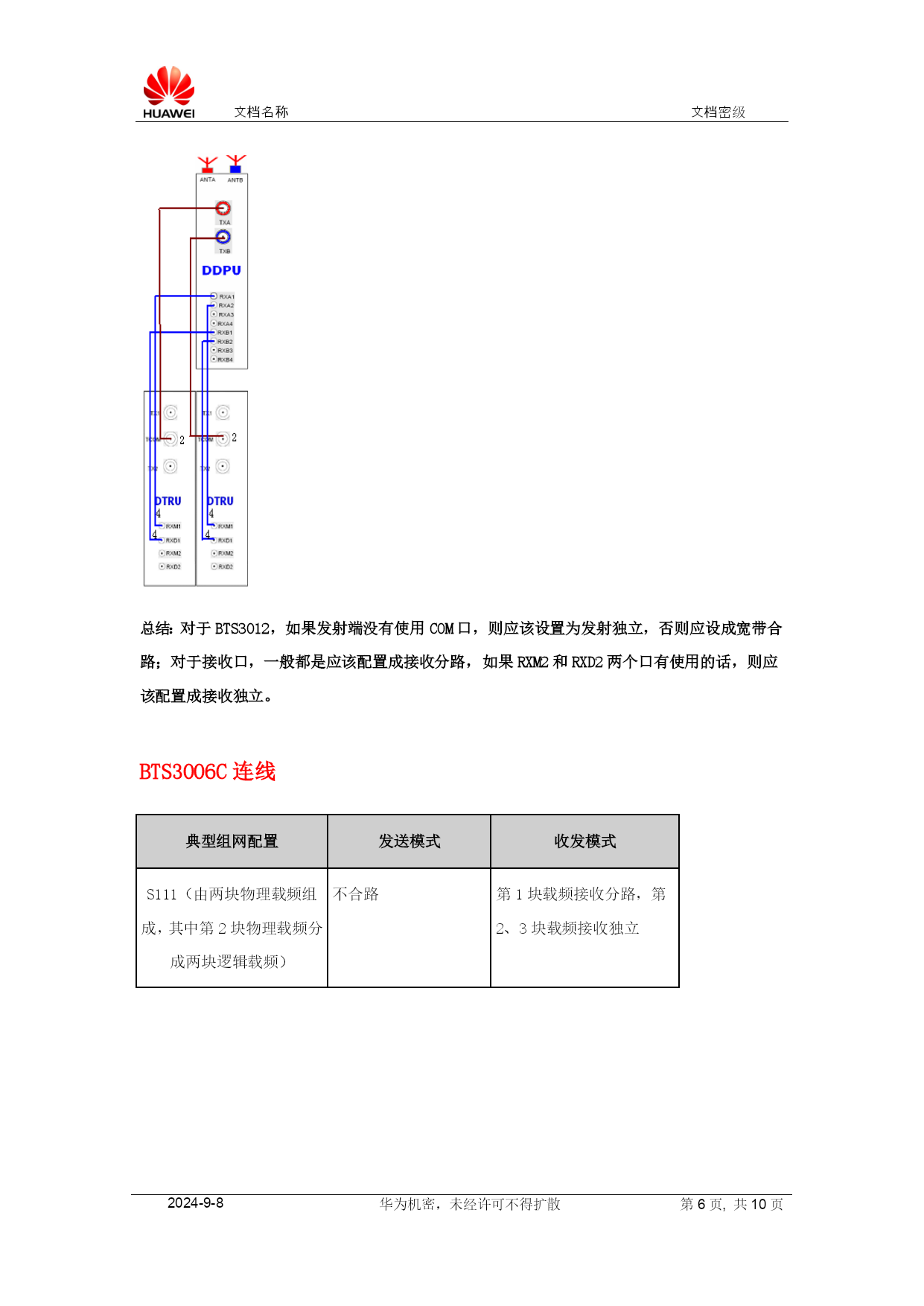

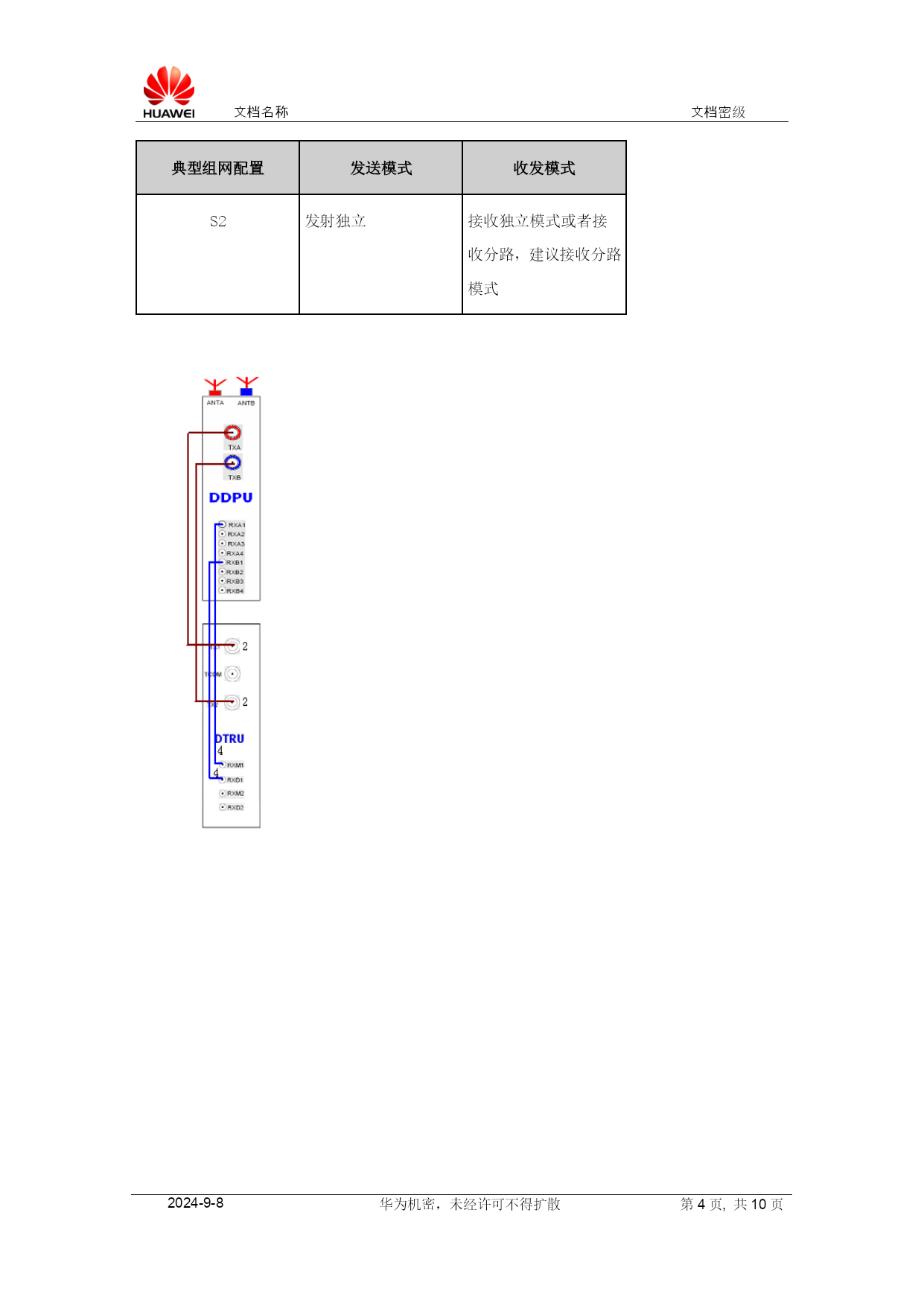

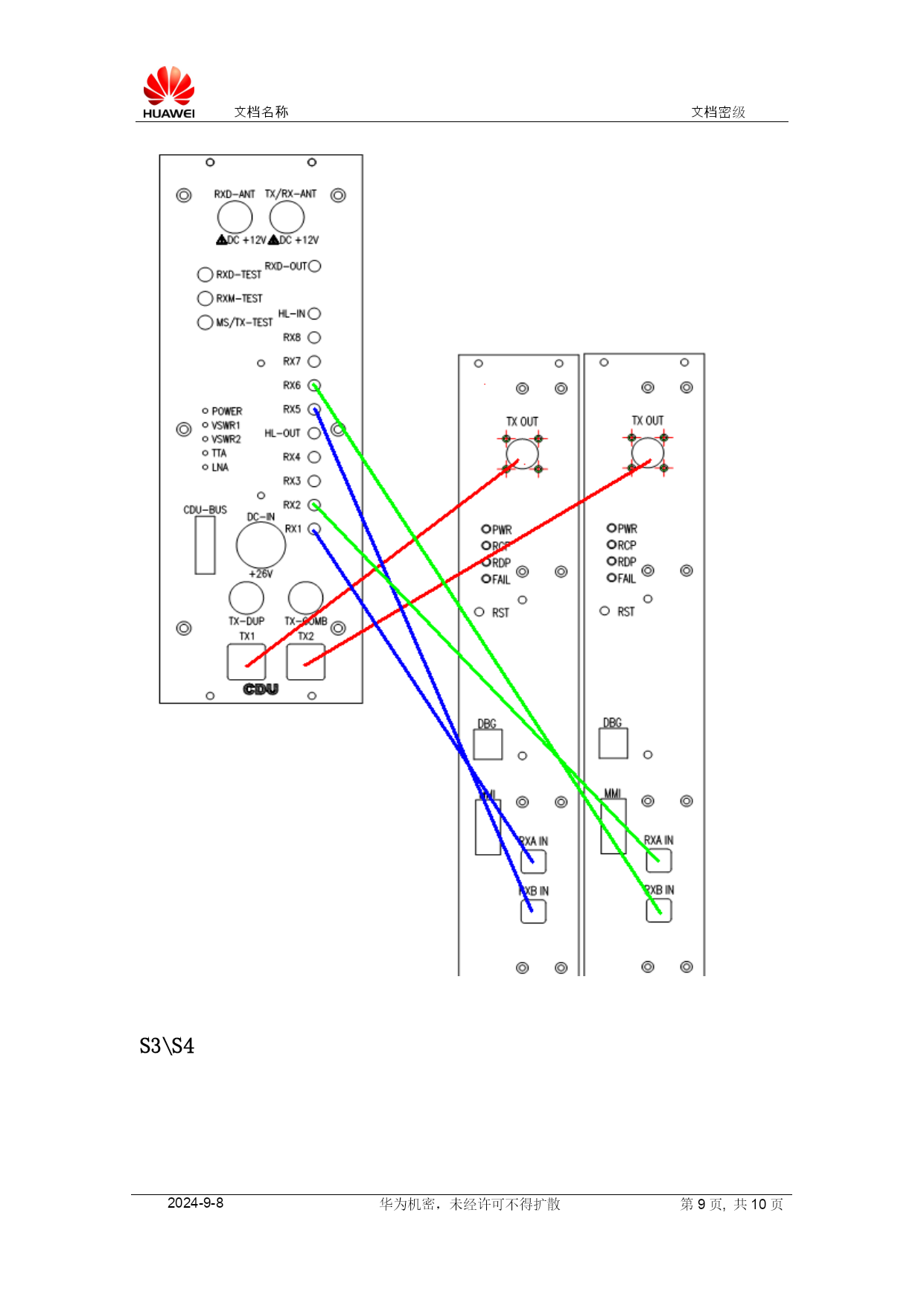

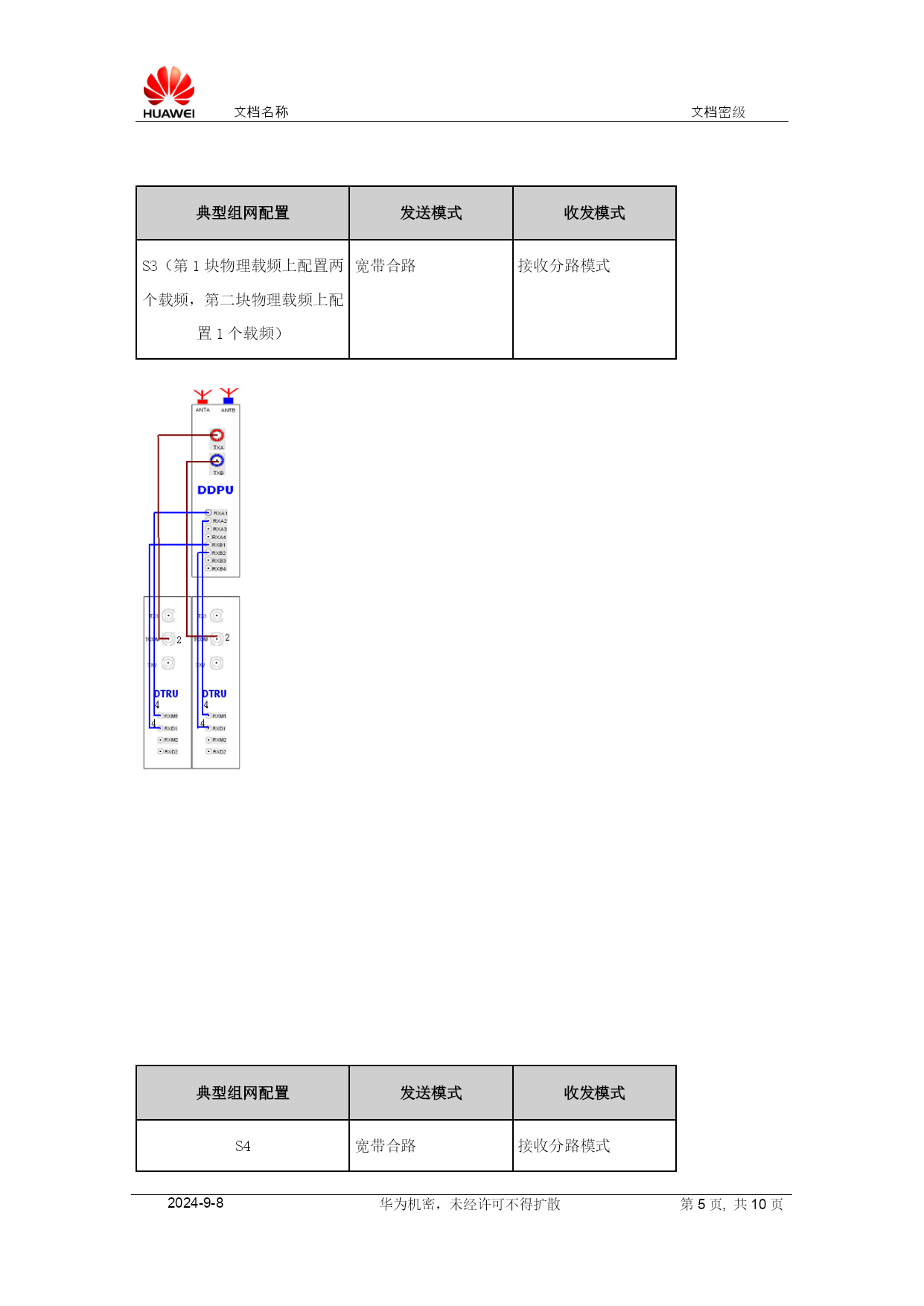

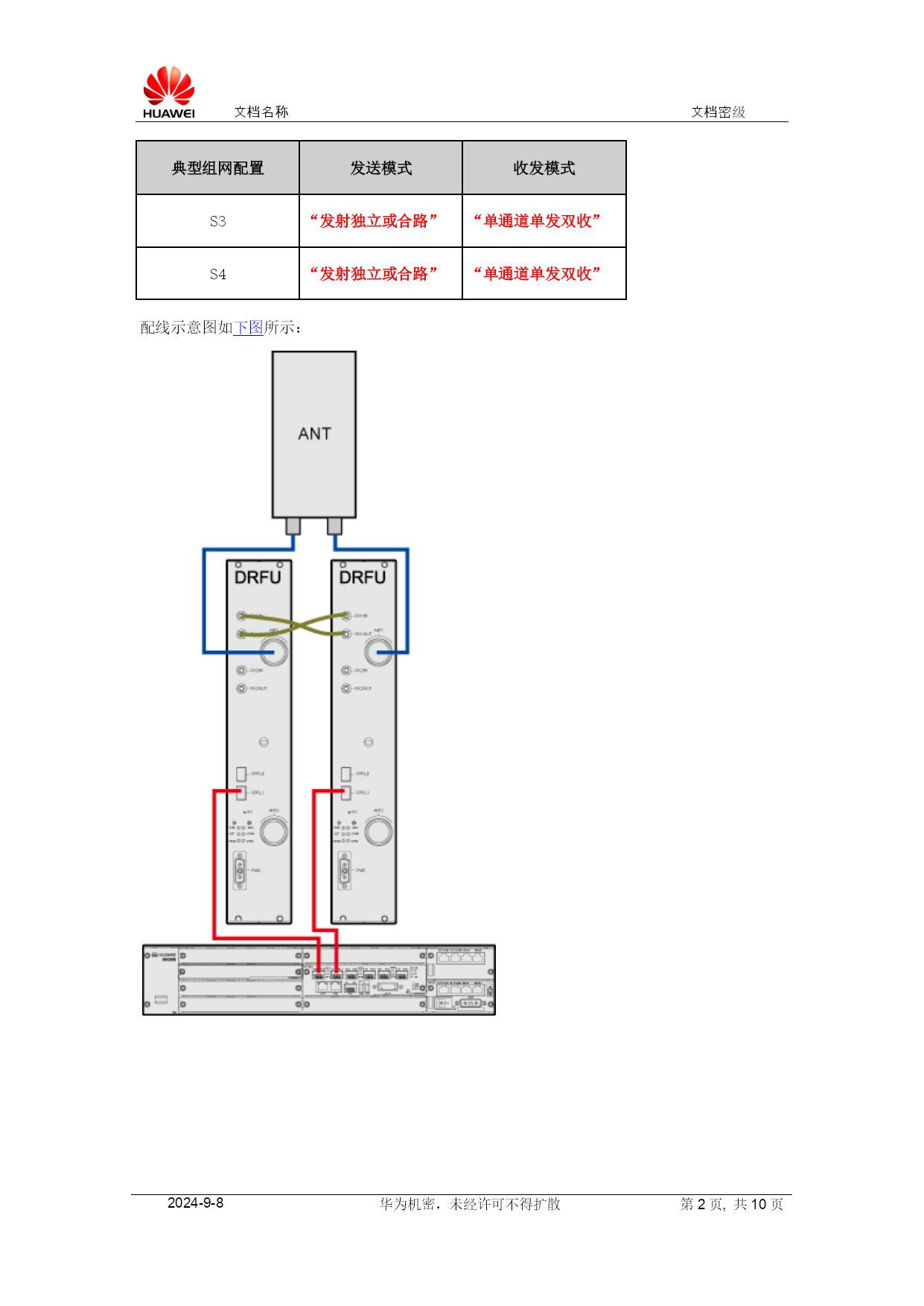

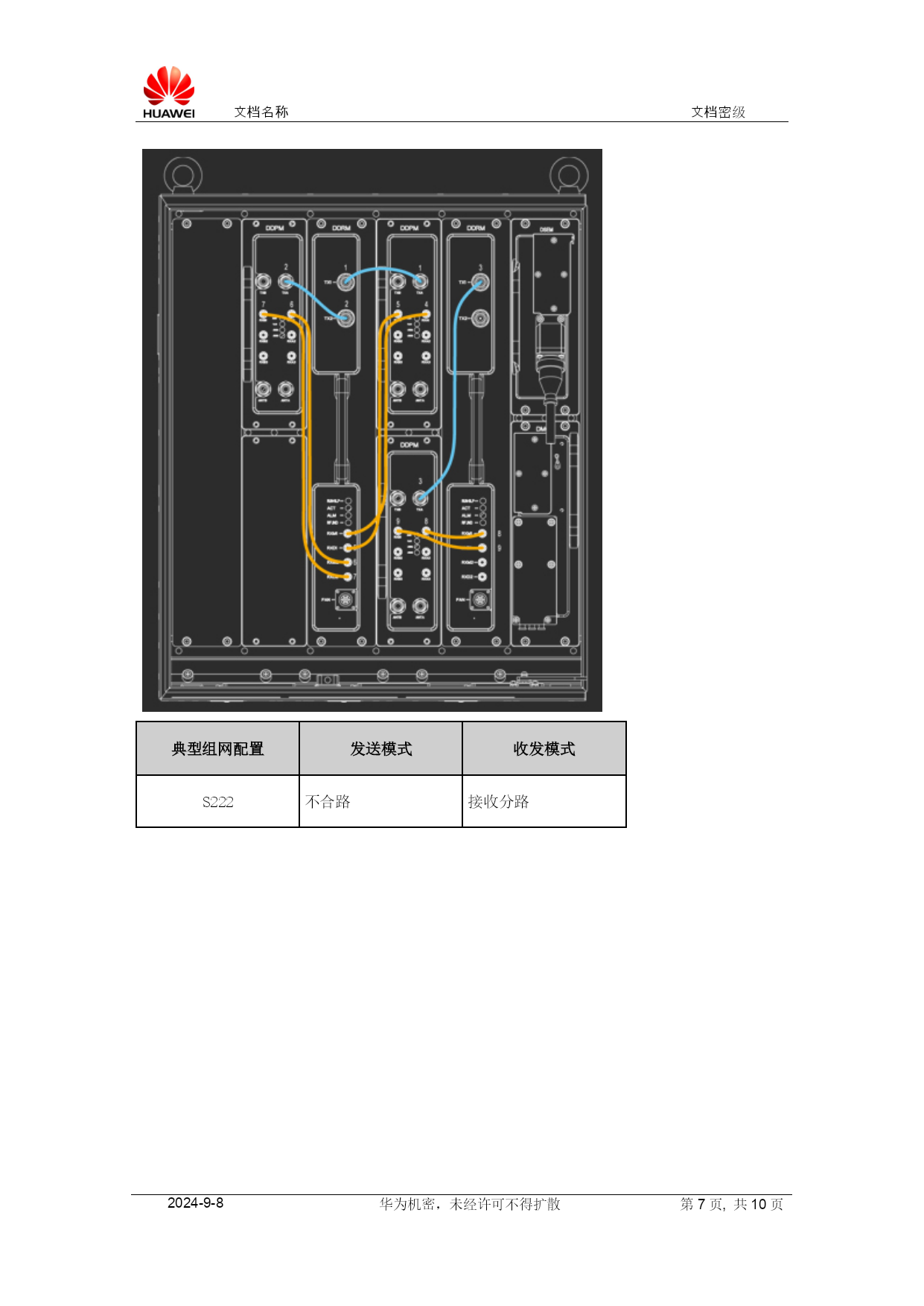

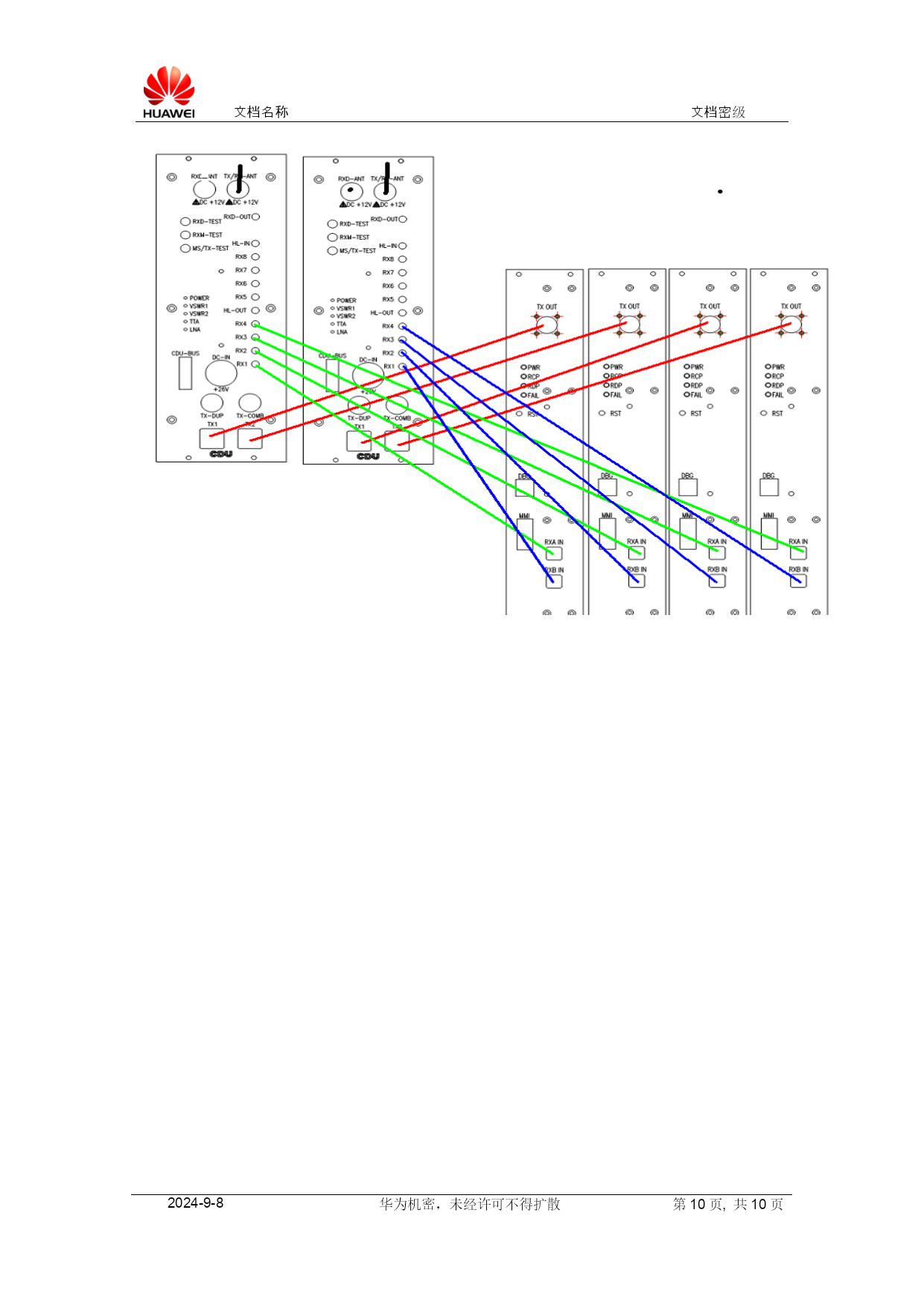

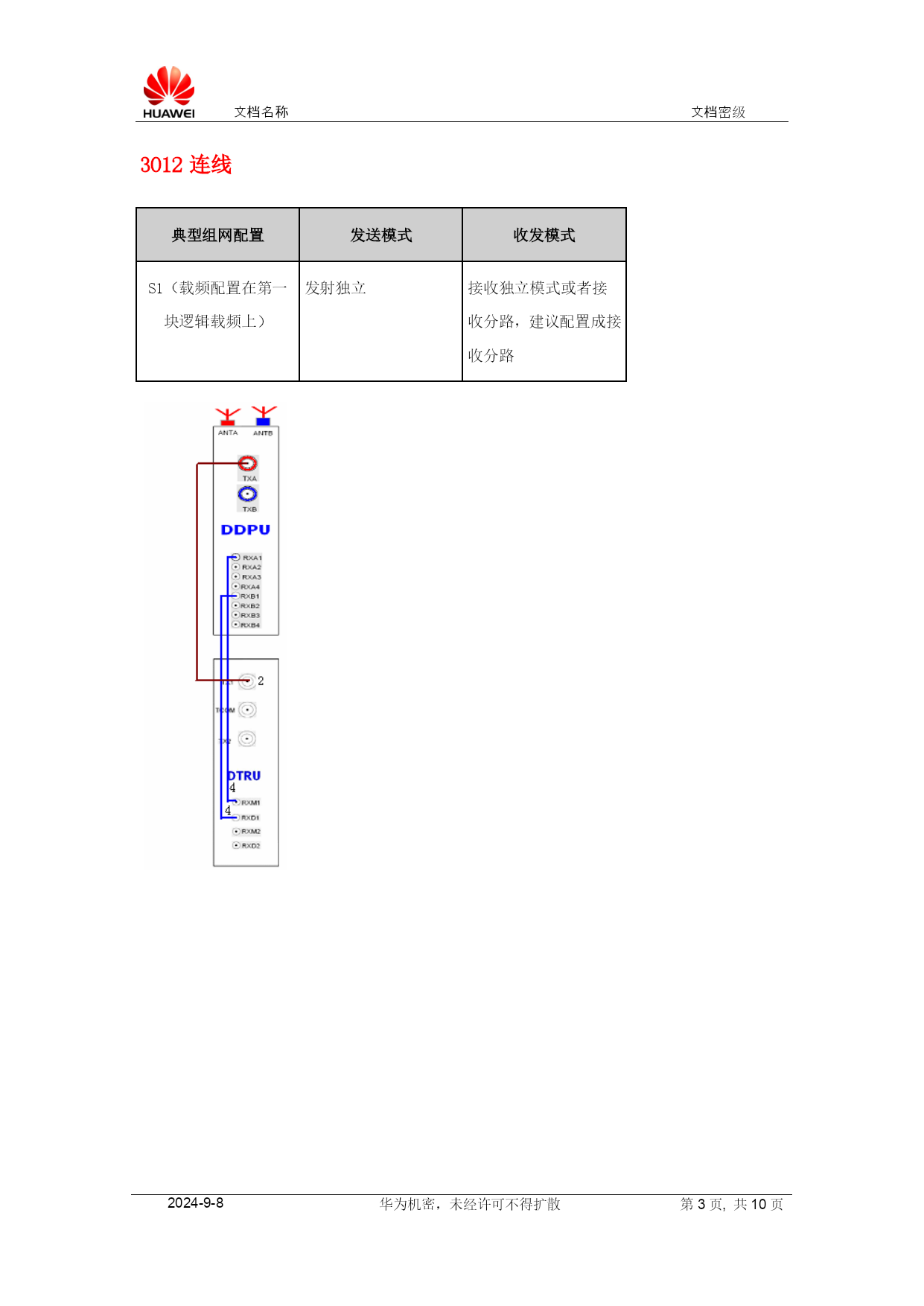

文档名称文档密级TIME\@"yyyy-M-d"2024-9-8华为机密，未经许可不得扩散第PAGE10页,共NUMPAGES\*Arabic\*MERGEFORMAT10页3900连线典型组网配置发送模式收发模式S1发射独立或合路双通道双发双收S2“发射独立或合路”双通道双发双收配线示意图如HYPERLINK"http://127.0.0.1:52199/hedex/pages/31184833/Draft%20A/31184833/Draft%20A/resources/bts-new/f-bts3036-product-description/ff-1-1325d.html?ft=99&id=31184833_Draft%20A_10019&keyword=%25u8def&keyword=%25u5408"\l"ff-1-1325d__fig2"下图所示。S1(发射独立或合路/发分集)/S2(发射独立或合路)射频配线：典型组网配置发送模式收发模式S3“发射独立或合路”“单通道单发双收”S4“发射独立或合路”“单通道单发双收”配线示意图如HYPERLINK"http://127.0.0.1:52199/hedex/pages/31184833/Draft%20A/31184833/Draft%20A/resources/bts-new/f-bts3036-product-description/ff-1-1325d.html?ft=99&id=31184833_Draft%20A_10019&keyword=%25u8def&keyword=%25u5408"\l"ff-1-1325d__fig3"下图所示：3012连线典型组网配置发送模式收发模式S1（载频配置在第一块逻辑载频上）发射独立接收独立模式或者接收分路，建议配置成接收分路典型组网配置发送模式收发模式S2发射独立接收独立模式或者接收分路，建议接收分路模式典型组网配置发送模式收发模式S3（第1块物理载频上配置两个载频，第二块物理载频上配置1个载频）宽带合路接收分路模式典型组网配置发送模式收发模式S4宽带合路接收分路模式总结：对于BTS3012，如果发射端没有使用COM口，则应该设置为发射独立，否则应设成宽带合路；对于接收口，一般都是应该配置成接收分路，如果RXM2和RXD2两个口有使用的话，则应该配置成接收独立。BTS3006C连线典型组网配置发送模式收发模式S111（由两块物理载频组成，其中第2块物理载频分成两块逻辑载频）不合路第1块载频接收分路，第2、3块载频接收独立典型组网配置发送模式收发模式S222不合路接收分路3、BTS312S1\S2S3\S4
