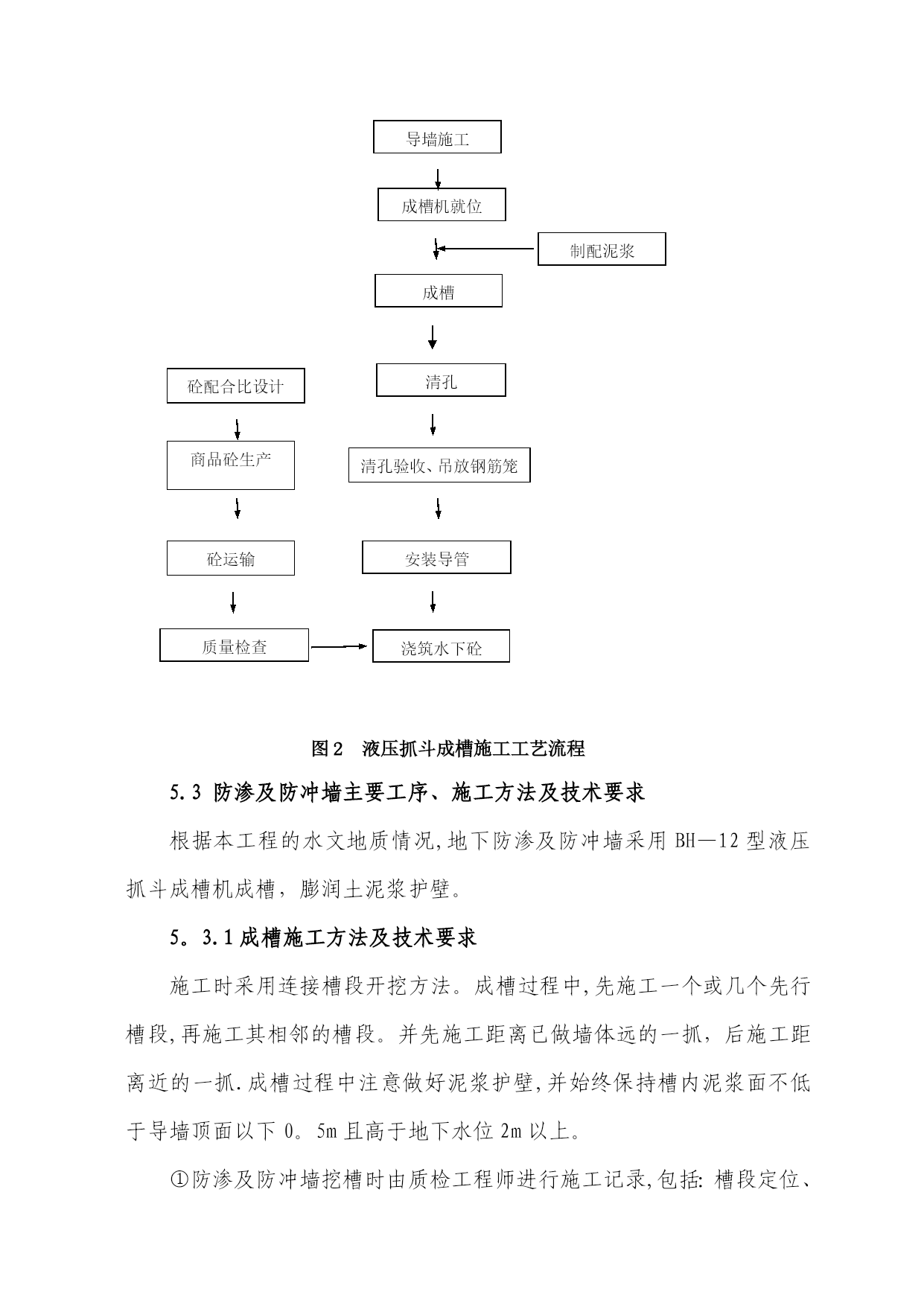

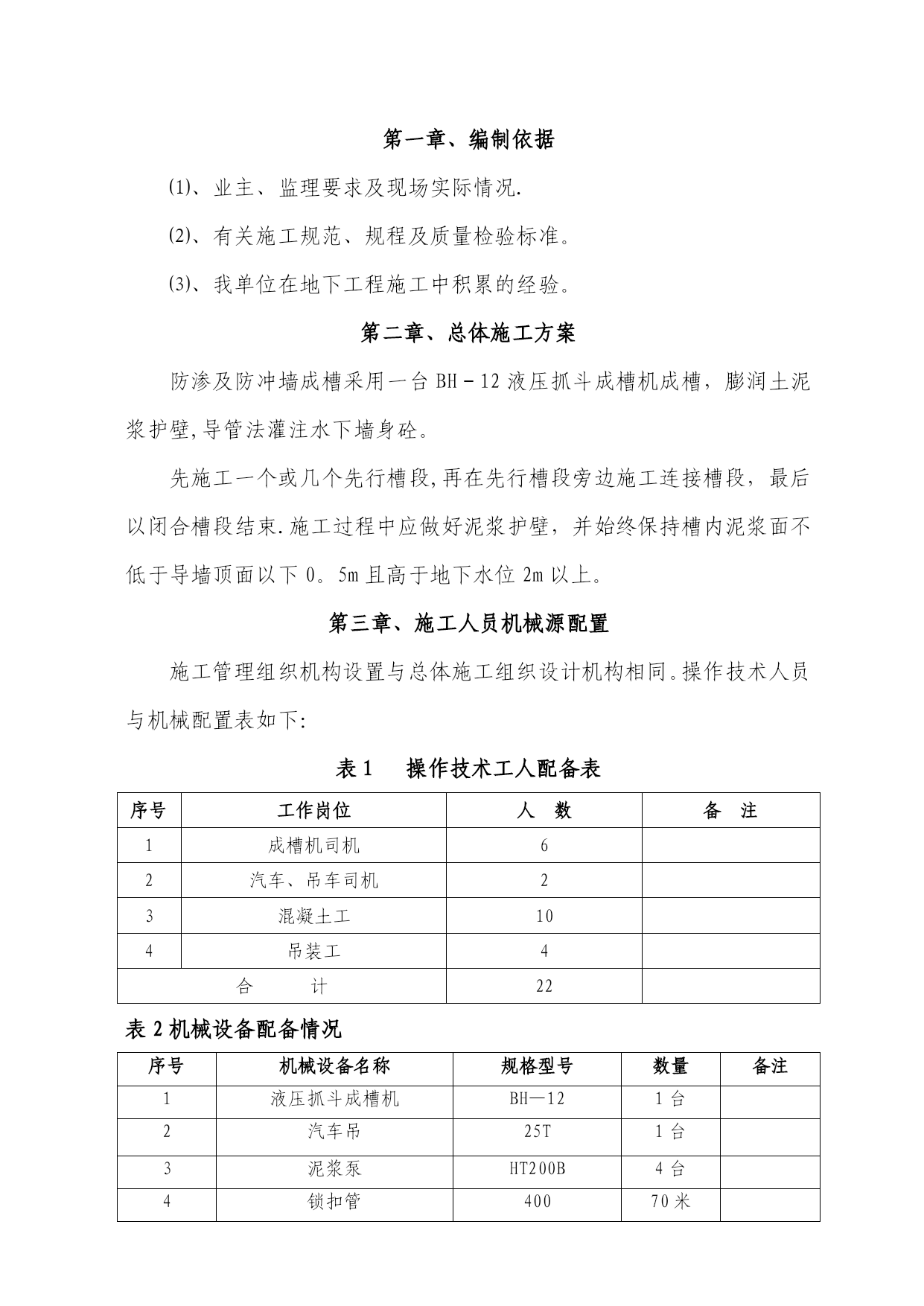

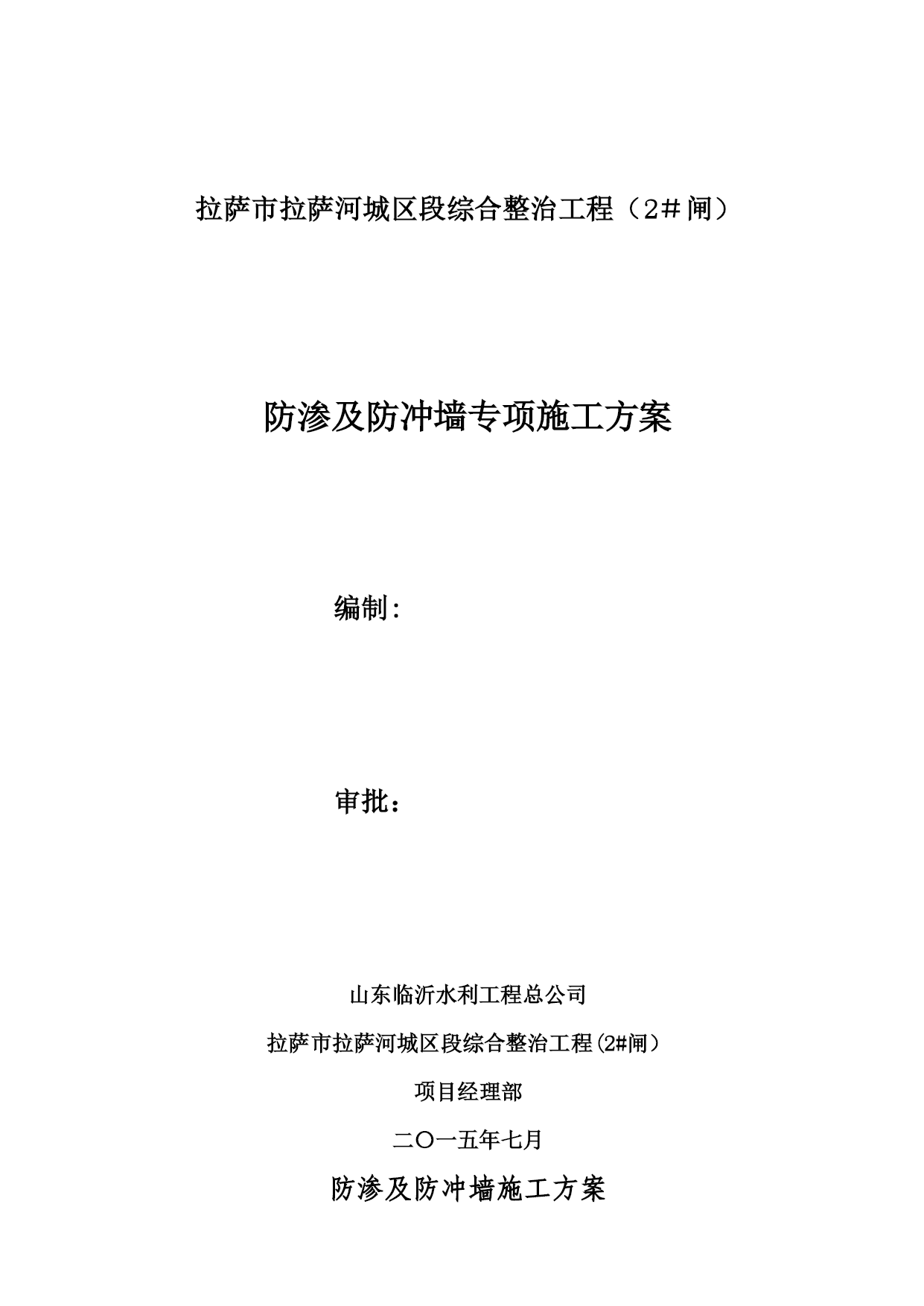

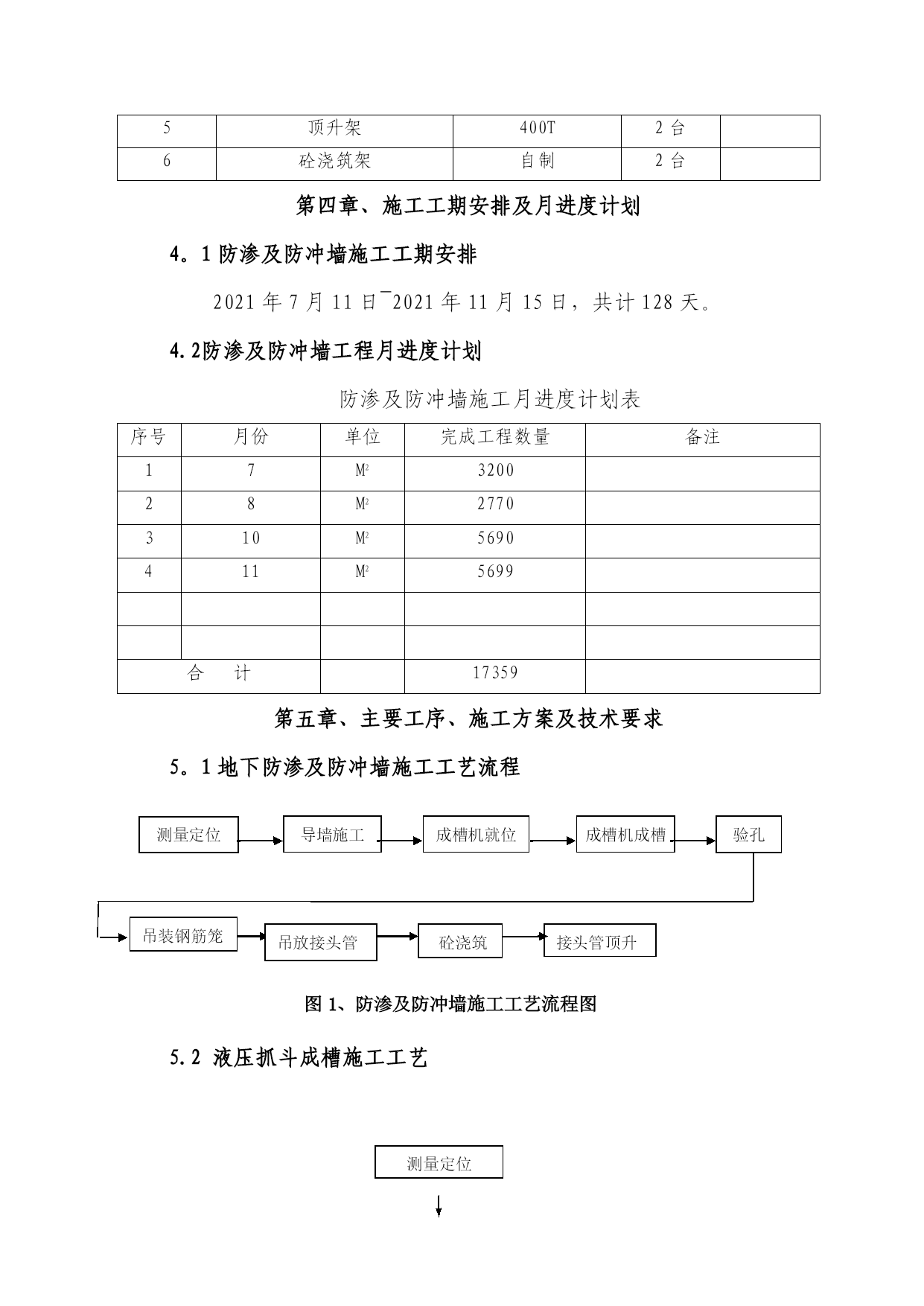

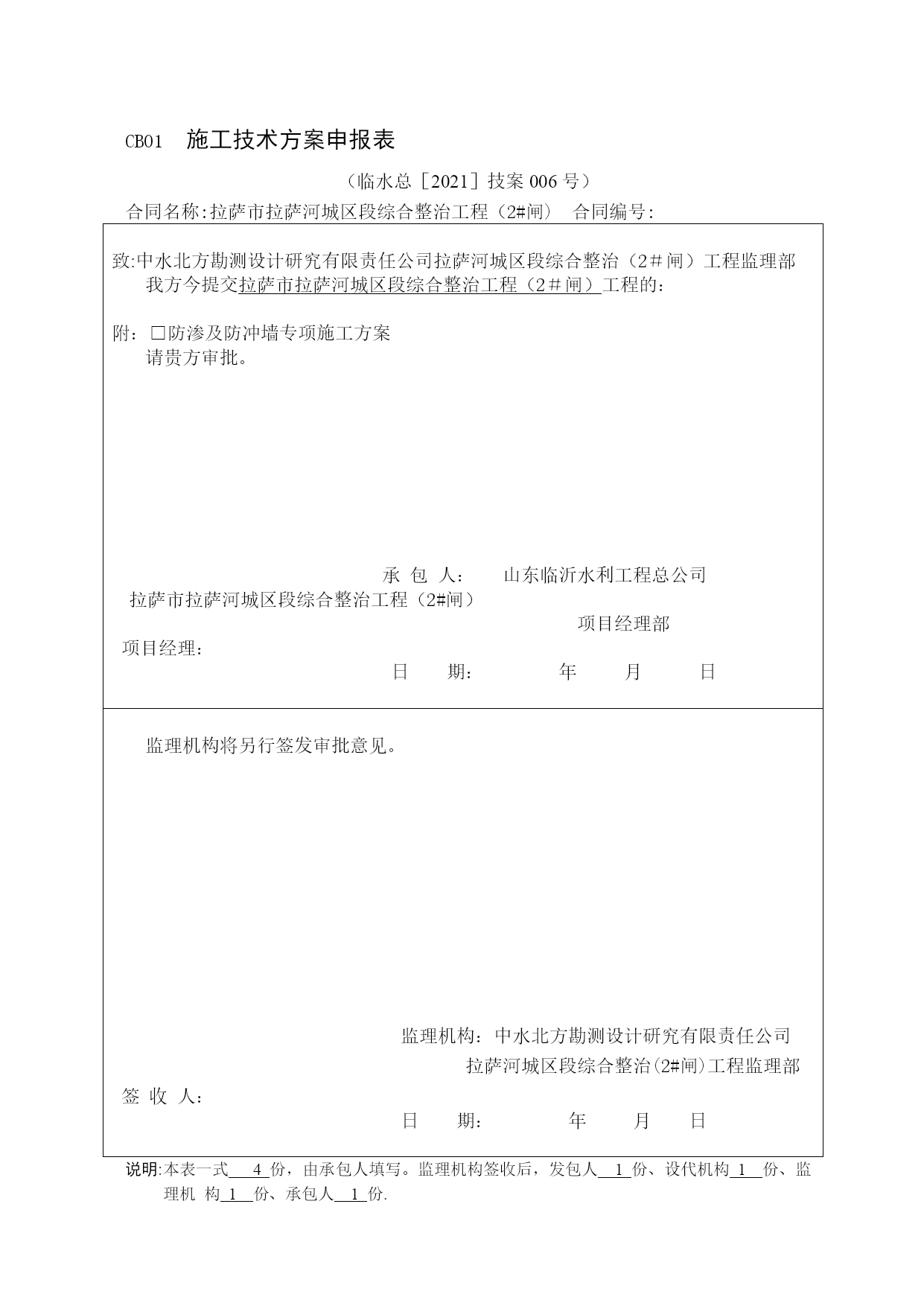

防渗及防冲墙专项施工方案实用文档(实用文档，可以直接使用，可编辑优秀版资料，欢迎下载）CB01施工技术方案申报表（临水总［2021］技案006号）合同名称:拉萨市拉萨河城区段综合整治工程（2#闸)合同编号:致:中水北方勘测设计研究有限责任公司拉萨河城区段综合整治（2＃闸）工程监理部我方今提交拉萨市拉萨河城区段综合整治工程（2＃闸）工程的：附：□防渗及防冲墙专项施工方案请贵方审批。承包人：山东临沂水利工程总公司拉萨市拉萨河城区段综合整治工程（2#闸）项目经理部项目经理：日期：年月日监理机构将另行签发审批意见。监理机构：中水北方勘测设计研究有限责任公司拉萨河城区段综合整治(2#闸)工程监理部签收人：日期：年月日说明:本表一式4份，由承包人填写。监理机构签收后，发包人1份、设代机构1份、监理机构1份、承包人1份.拉萨市拉萨河城区段综合整治工程（2＃闸）防渗及防冲墙专项施工方案编制:审批：山东临沂水利工程总公司拉萨市拉萨河城区段综合整治工程(2#闸）项目经理部二〇一五年七月防渗及防冲墙施工方案第一章、编制依据⑴、业主、监理要求及现场实际情况.⑵、有关施工规范、规程及质量检验标准。⑶、我单位在地下工程施工中积累的经验。第二章、总体施工方案防渗及防冲墙成槽采用一台BH－12液压抓斗成槽机成槽，膨润土泥浆护壁,导管法灌注水下墙身砼。先施工一个或几个先行槽段,再在先行槽段旁边施工连接槽段，最后以闭合槽段结束.施工过程中应做好泥浆护壁，并始终保持槽内泥浆面不低于导墙顶面以下0。5m且高于地下水位2m以上。第三章、施工人员机械源配置施工管理组织机构设置与总体施工组织设计机构相同。操作技术人员与机械配置表如下：表1操作技术工人配备表序号工作岗位人数备注1成槽机司机62汽车、吊车司机23混凝土工104吊装工4合计22表2机械设备配备情况序号机械设备名称规格型号数量备注1液压抓斗成槽机BH—121台2汽车吊25T1台3泥浆泵HT200B、4台4锁扣管40070米5顶升架400T2台6砼浇筑架自制2台第四章、施工工期安排及月进度计划4。1防渗及防冲墙施工工期安排2021年7月11日~2021年11月15日，共计128天。4.2防渗及防冲墙工程月进度计划防渗及防冲墙施工月进度计划表序号月份单位完成工程数量备注17M2320028M22770310M25690411M25699合计17359第五章、主要工序、施工方案及技术要求5。1地下防渗及防冲墙施工工艺流程测量定位验孔成槽机成槽导墙施工成槽机就位吊放接头管吊装钢筋笼砼浇筑接头管顶升图1、防渗及防冲墙施工工艺流程图5.2液压抓斗成槽施工工艺测量定位导墙施工成槽机就位制配泥浆成槽砼配合比设计清孔清孔验收、吊放钢筋笼商品砼生产砼运输安装导管浇筑水下砼质量检查图2液压抓斗成槽施工工艺流程5.3防渗及防冲墙主要工序、施工方法及技术要求根据本工程的水文地质情况,地下防渗及防冲墙采用BH—12型液压抓斗成槽机成槽，膨润土泥浆护壁。5。3.1成槽施工方法及技术要求施工时采用连接槽段开挖方法。成槽过程中,先施工一个或几个先行槽段,再施工其相邻的槽段。并先施工距离已做墙体远的一抓，后施工距离近的一抓.成槽过程中注意做好泥浆护壁,并始终保持槽内泥浆面不低于导墙顶面以下0。5m且高于地下水位2m以上。①防渗及防冲墙挖槽时由质检工程师进行施工记录,包括：槽段定位、槽深和槽宽等,若发生塌方，及时分析原因，根据现场实际情况，妥善处理。②槽段开挖至设计高程后，及时检查槽位、槽深、槽宽等,合格后方可进行清底。成槽质量标准项目允许偏差检验方法槽宽0~+50mm米尺量测槽深比设计深度深100～200mm测绳量测③在槽段开挖结束后，灌注槽段砼前，应进行槽段的清底工作，以清除槽底沉渣。④施工过程中，槽段附近不放置可产生过大机械振动的设备。5.3。2泥浆制备、输送及回收槽段护壁泥浆采用膨润土泥浆,制备泥浆前,根据地质条件和地下水位确定泥浆配比设计。⑴泥浆制备①根据施工进度的安排，综合施工管理、地层、机械效率等因素,以及以往施工经验，泥浆需要有一天的储备量，贮浆池容积为：墙深×墙宽×墙厚×2墙×1.2=（）m3根据本工程施工场地，在基坑外布设1个（）m3的泥浆池,泥浆池分造浆池、贮浆池、废浆池。并在泥浆池附近设置泥浆搅拌机等配套设施。做好膨润土的堆放和泥浆的回收，以保证施工场地内的文明施工及环保要求。②新浆静置24小时后通过专用泥浆管道送至施工槽
