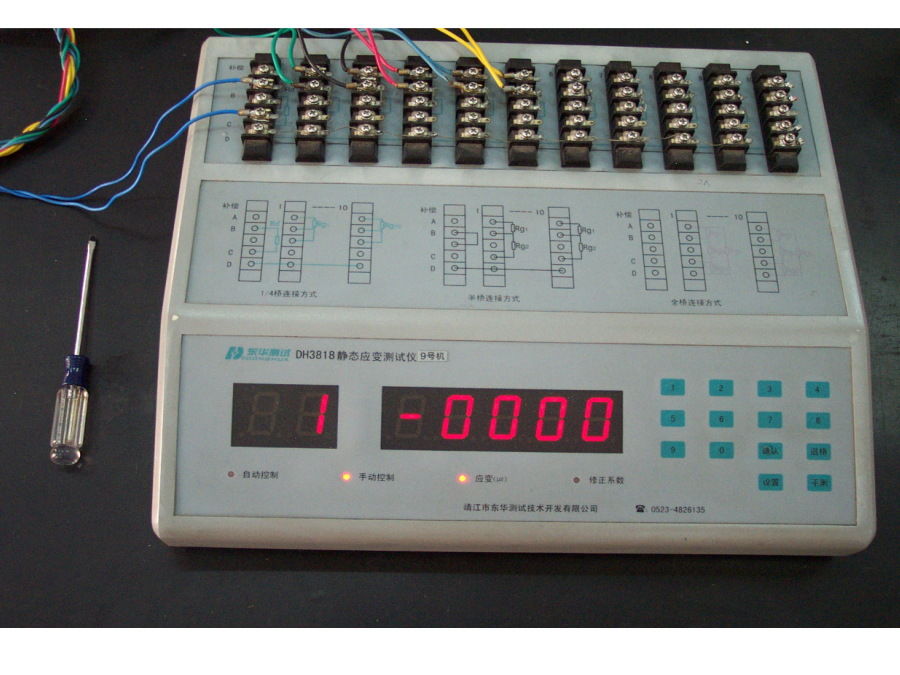

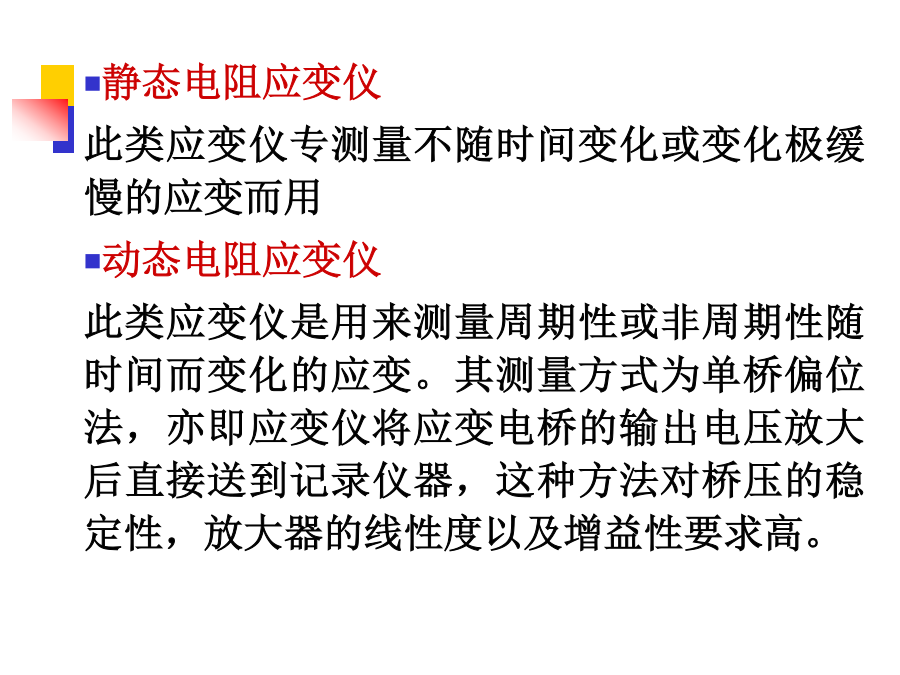

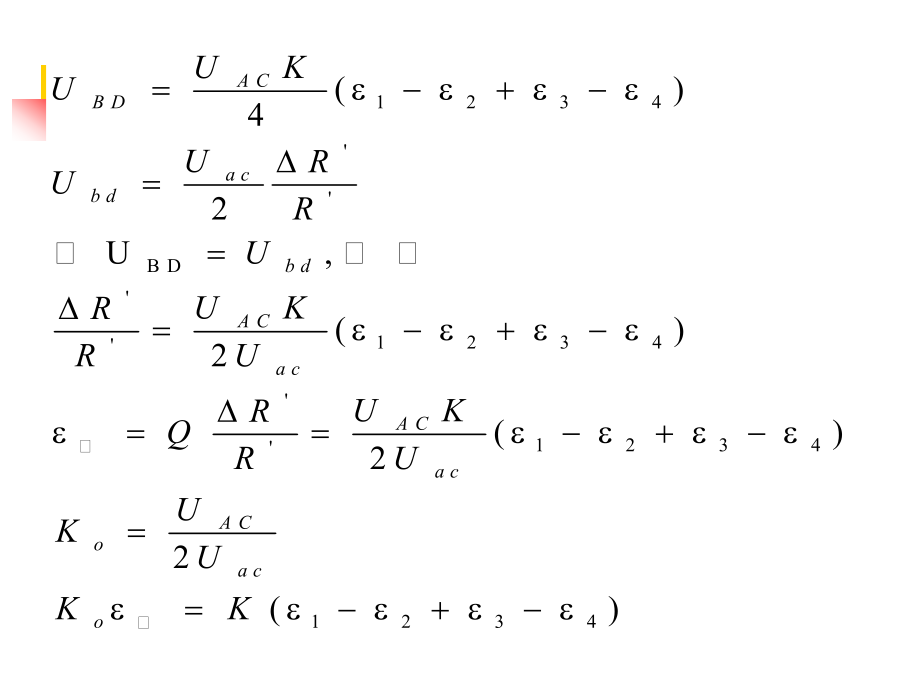

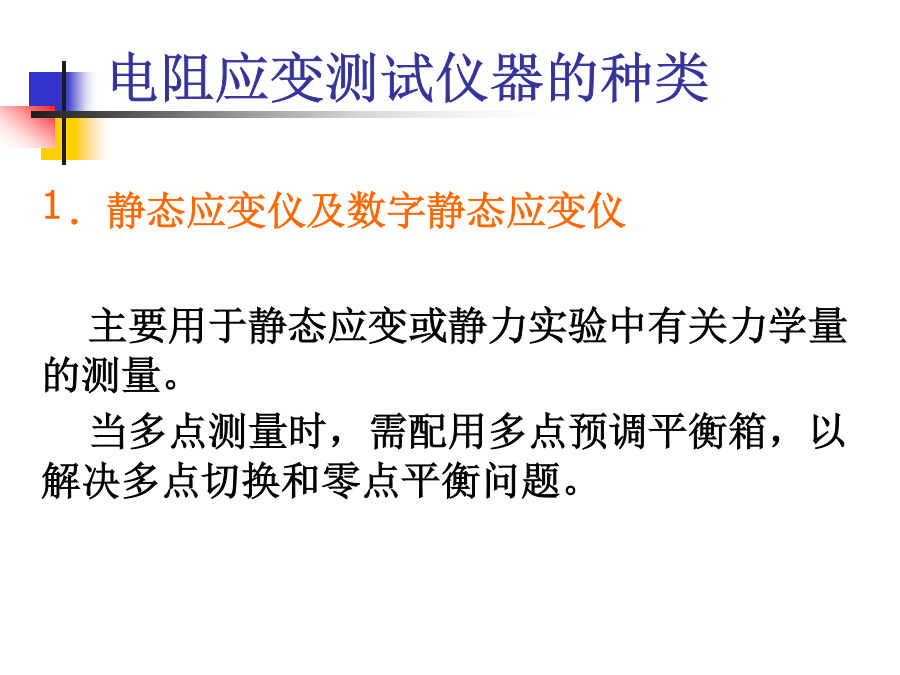

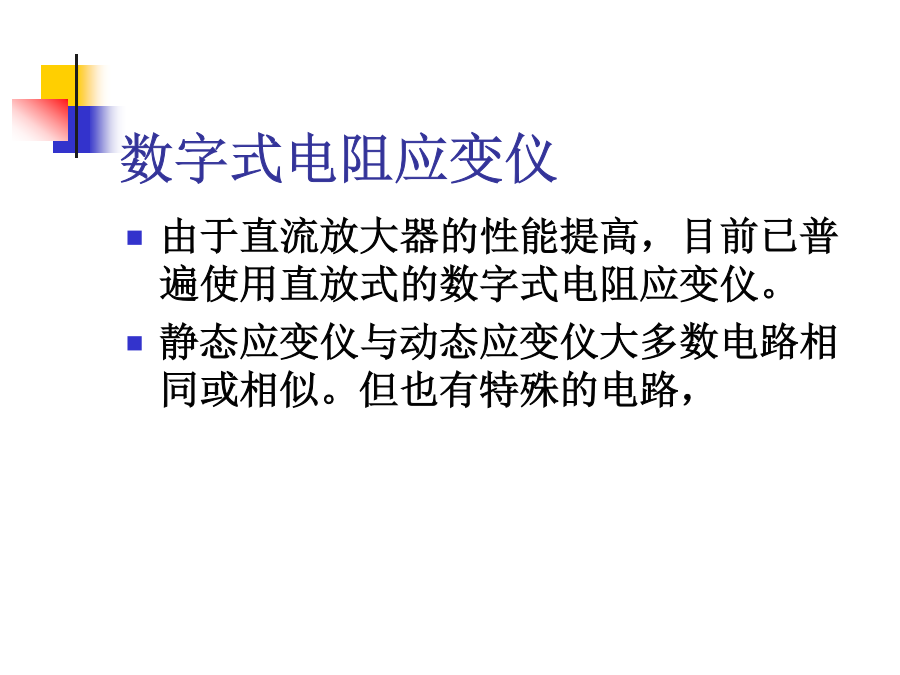

第6章测试仪器一、应变仪的发展应变仪若按其放大器的工作原理可分为两类直流放大式应变仪交流载波放大式应变仪。若按频率响应范围来分，可分为静态电阻应变仪动态电阻应变仪静态电阻应变仪此类应变仪专测量不随时间变化或变化极缓慢的应变而用动态电阻应变仪此类应变仪是用来测量周期性或非周期性随时间而变化的应变。其测量方式为单桥偏位法，亦即应变仪将应变电桥的输出电压放大后直接送到记录仪器，这种方法对桥压的稳定性，放大器的线性度以及增益性要求高。电阻应变测试仪器的种类交流供桥、双电桥零读数静态应变仪由于直流放大器的性能提高，目前已普遍使用直放式的数字式电阻应变仪。静态应变仪与动态应变仪大多数电路相同或相似。但也有特殊的电路，数字式电阻应变仪原理Vi-Vi-Vi-Vi-测量电路平衡的调节预调平衡可通过多种方法实现。一种为初读数记忆式，另一种为D/A转换器补偿式。这种应变仪操作时按下清零（或平衡）键后，仪器记下此时的初读数，并在以后的显示中扣除初读数。当然对电桥的不平衡仍然有一定的要求。3．动态应变仪交流载波式应变仪(常用)动态应变仪测量前应标定,向记录仪器提供一标准应变信号,作为记录的比例尺.2读数电桥(零读数)3交流载波放大器接受电桥的输出电压,只放大载波调幅电压,滤掉直流,放大后的输出电压送到相敏检波器,还原成原信号4相敏检波器放大后仍为调幅波,经过相敏检波器,还原成被测信号的波形,检测输出信号的幅值,和正负号.5滤波器滤除高频载波信号的作用,获得正确波形6载波振荡器给测量电桥和读数电桥以及相敏检波器提供电源.7稳压电源向载波放大器和振荡器提供稳定的直流信号.8指示仪记录和显示应变数字式动态应变仪动（2）应变仪的工作特性常用的记录仪器应变数字采集技术示波器磁带记录仪磁带记录仪的主要技术指标光线示波器的构造及基本原理光线示波器是由光、磁、电和机械系统综合组成的记录仪器，它采用照相原理记录波形信号。由于采用了快速显影技术，使用起来比较方便，记录高达500Hz的信号。主要不足是使用成本较高。光线示波器包括下列系统振子系统光学系统记录纸传动系统时间指示系统电器控制系统振动子的工作原理振动子的静态特性式中：B——为恒磁场的磁感应强度n——为线圈的匝数线圈中心线尺寸为宽b,高为hI——流过线圈的电流θ——为线圈偏转角此式左端为力偶矩，右端为张丝产生的恢复矩，G为张丝的扭转刚性系数为线圈中心线围成的面积故上式可写为在θ很小的情况下振动子的技术指标和选用规则作业
