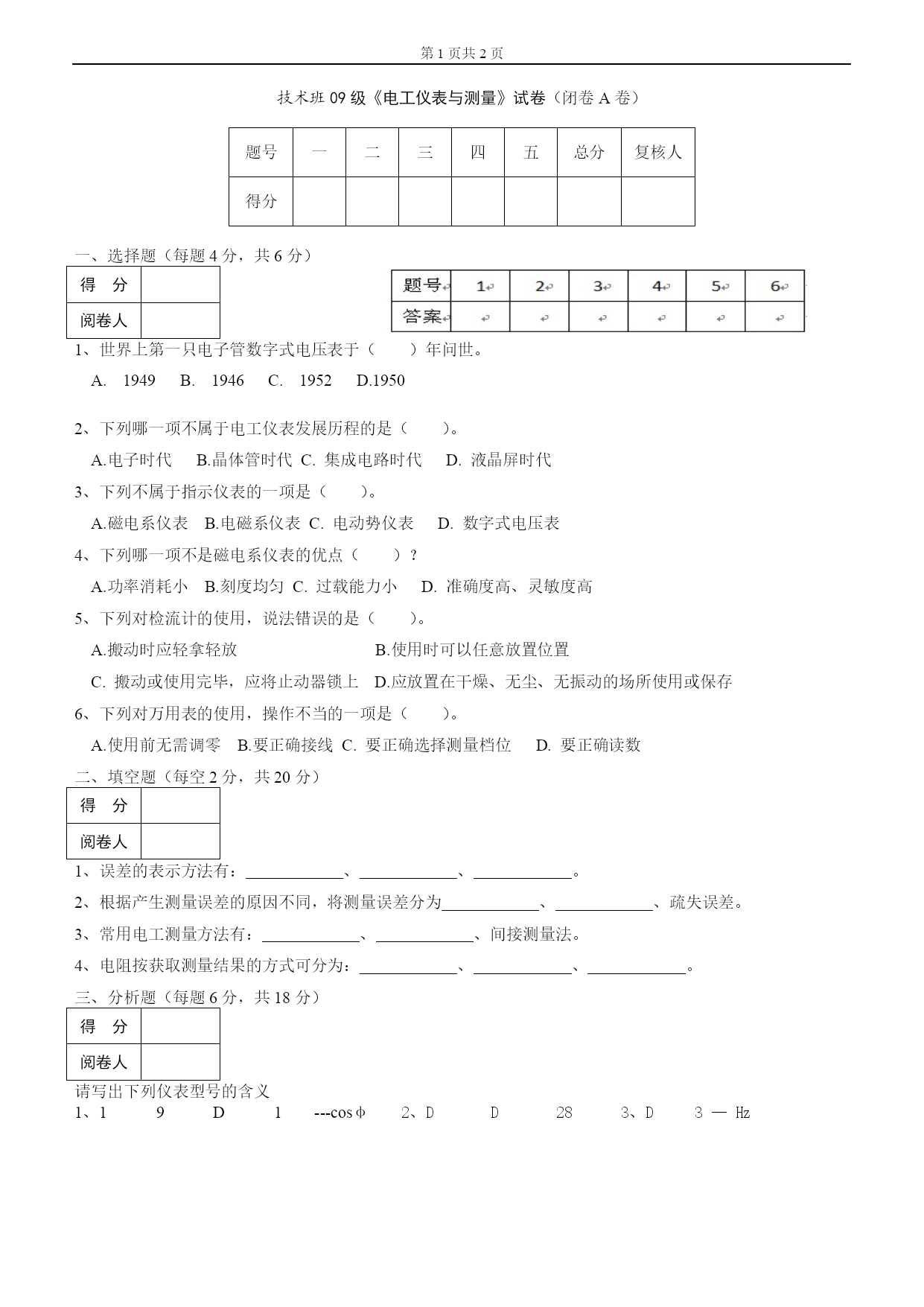

第页共NUMPAGES2页技术班09级《电工仪表与测量》试卷（闭卷A卷）题号一二三四五总分复核人得分选择题（每题4分，共6分）得分阅卷人1、世界上第一只电子管数字式电压表于（）年问世。A.1949B.1946C.1952D.19502、下列哪一项不属于电工仪表发展历程的是（）。A.电子时代B.晶体管时代C.集成电路时代D.液晶屏时代3、下列不属于指示仪表的一项是（）。A.磁电系仪表B.电磁系仪表C.电动势仪表D.数字式电压表4、下列哪一项不是磁电系仪表的优点（）？A.功率消耗小B.刻度均匀C.过载能力小D.准确度高、灵敏度高5、下列对检流计的使用，说法错误的是（）。A.搬动时应轻拿轻放B.使用时可以任意放置位置C.搬动或使用完毕，应将止动器锁上D.应放置在干燥、无尘、无振动的场所使用或保存6、下列对万用表的使用，操作不当的一项是（）。A.使用前无需调零B.要正确接线C.要正确选择测量档位D.要正确读数填空题（每空2分，共20分）得分阅卷人1、误差的表示方法有：、、。2、根据产生测量误差的原因不同，将测量误差分为、、疏失误差。3、常用电工测量方法有：、、间接测量法。4、电阻按获取测量结果的方式可分为：、、。分析题（每题6分，共18分）得分阅卷人请写出下列仪表型号的含义1、19D1---cosφ2、DD283、D3—Hz简答题（每题5，共20分）得分阅卷人仪表误差的分类及其特点2、列举电工指示仪表的技术要求简述电工指示仪表的测量机构包含的五大装置。如何保养电桥？计算题（每题9分，共18分）得分阅卷人已知：数字式基本表的电压量程为Um=200mv，若要求将电流量程扩大为Im=10A，求：分流电阻Ra的阻值。有一万用表，满刻度电流Ia=50μA（即允许通过的最大电流），内阻ra=3KΩ。现需扩展其量程，如图所示。当转换开关SA置a点时，其量程扩展为10V，当转换开关SA置b点时，其量程扩展为50V。问：扩展量程所串的电阻Ra、Rb为多大？
