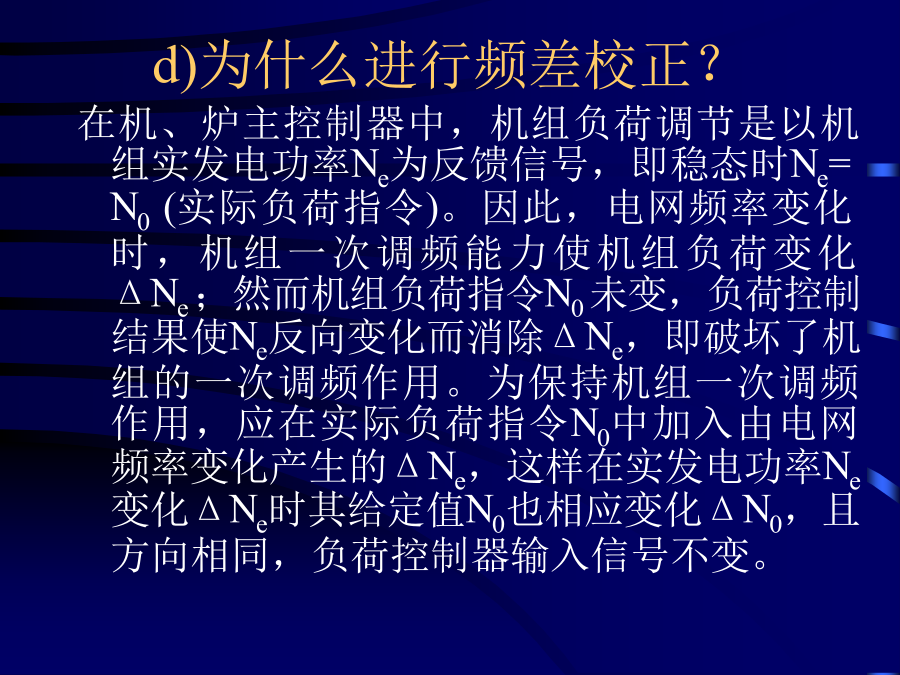

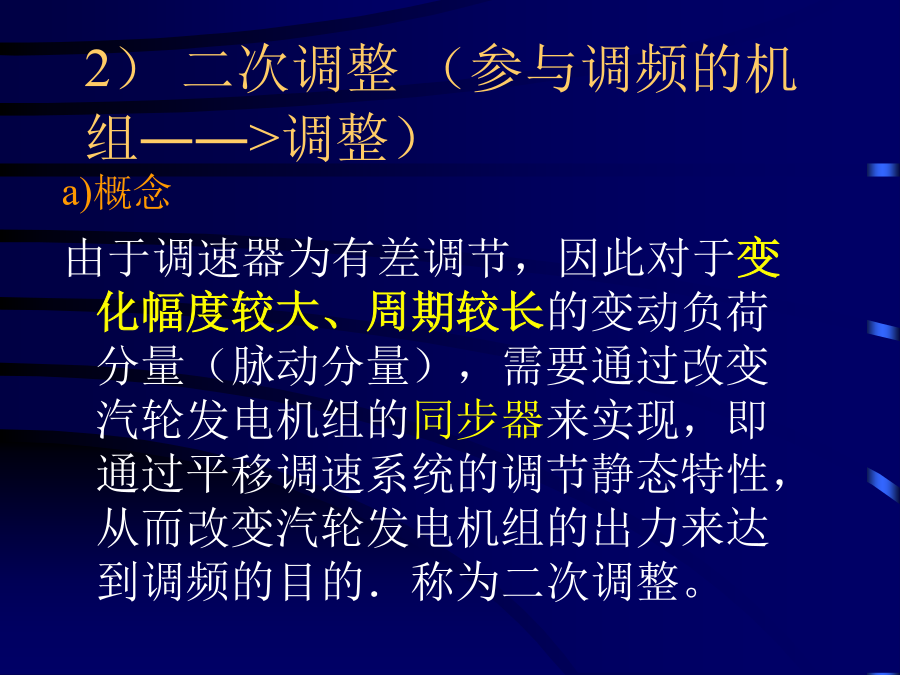

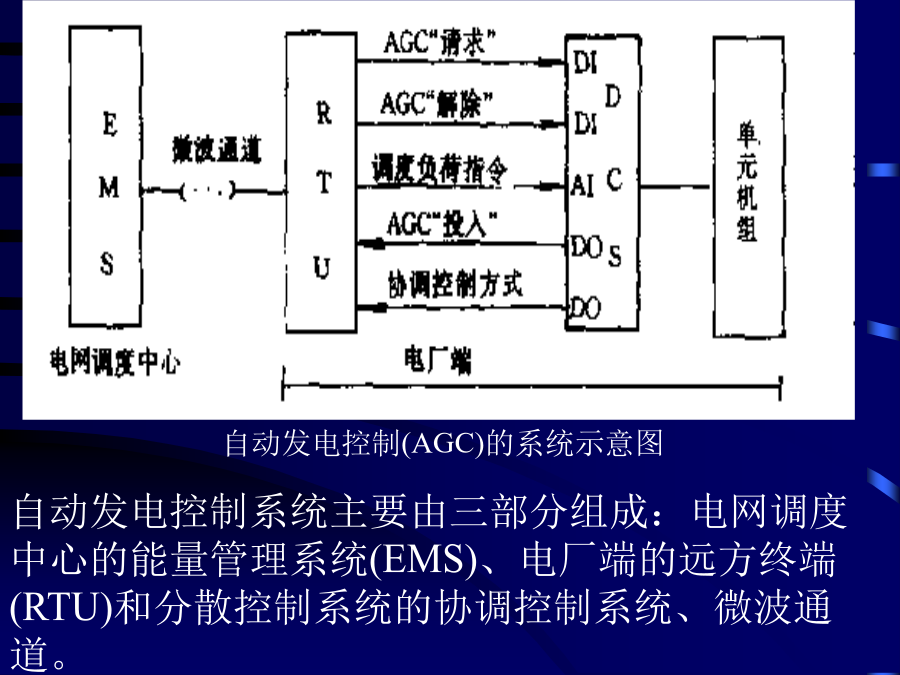

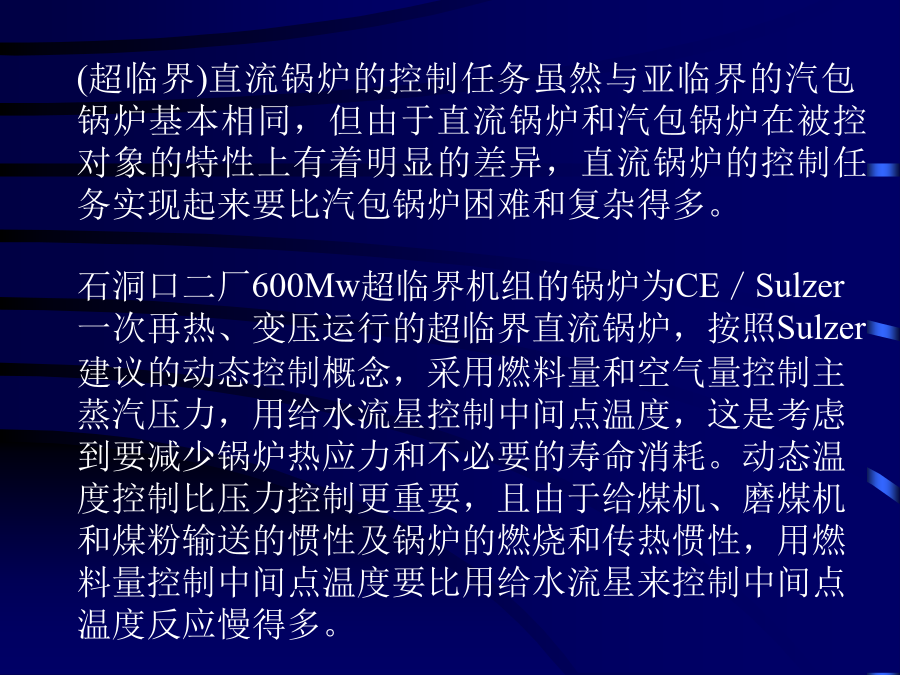

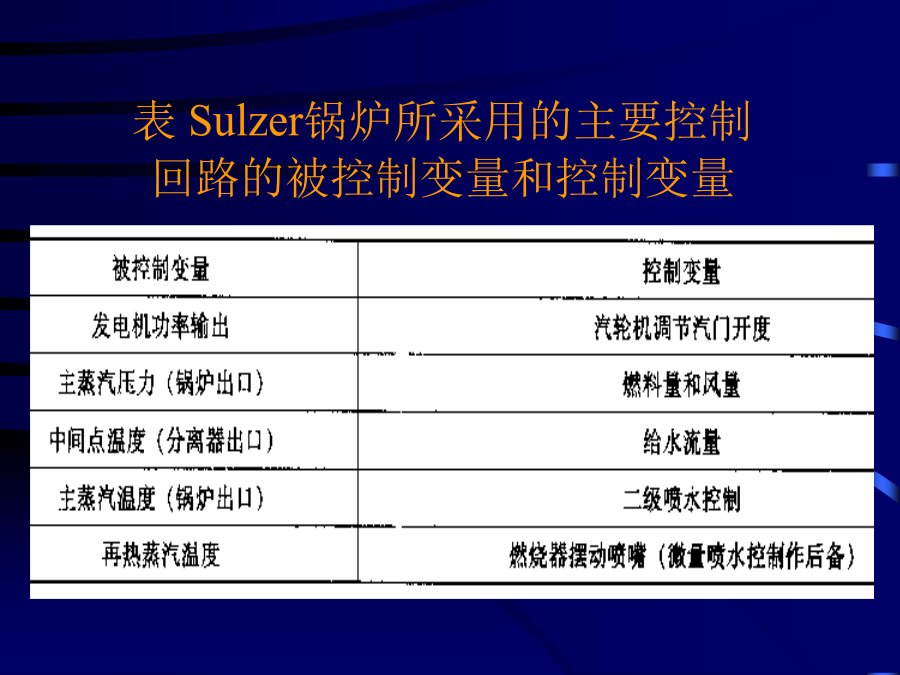

大容量直流锅炉单元机组协调控制系统的特点(超临界)直流锅炉的控制任务虽然与亚临界的汽包锅炉基本相同，但由于直流锅炉和汽包锅炉在被控对象的特性上有着明显的差异，直流锅炉的控制任务实现起来要比汽包锅炉困难和复杂得多。石洞口二厂600Mw超临界机组的锅炉为CE／Sulzer一次再热、变压运行的超临界直流锅炉，按照Sulzer建议的动态控制概念，采用燃料量和空气量控制主蒸汽压力，用给水流星控制中间点温度，这是考虑到要减少锅炉热应力和不必要的寿命消耗。动态温度控制比压力控制更重要，且由于给煤机、磨煤机和煤粉输送的惯性及锅炉的燃烧和传热惯性，用燃料量控制中间点温度要比用给水流星来控制中间点温度反应慢得多。表Sulzer锅炉所采用的主要控制回路的被控制变量和控制变量调频问题现代电力系统的频率和功率的调整一般是按负荷变动周期的长短和幅度的大小分别进行调整。【原理：参见同步发电机的有功调节与电网频率控制】1)一次调频：（发电机组的调频功能――>调整）c)汽轮机一次调频特性曲线d)为什么进行频差校正？a)概念由于调速器为有差调节，因此对于变化幅度较大、周期较长的变动负荷分量（脉动分量），需要通过改变汽轮发电机组的同步器来实现，即通过平移调速系统的调节静态特性，从而改变汽轮发电机组的出力来达到调频的目的．称为二次调整。b)两种实现方式当二次调整由电厂运行人员就地设定时称就地手动控制；当二次调整由电网调度中心的能量管理系统来实现遥控自动控制时，则称为自动发电控制(AGC)。自动发电控制(AGC)的系统示意图自动发电控制系统主要由三部分组成：电网调度中心的能量管理系统(EMS)、电厂端的远方终端(RTU)和分散控制系统的协调控制系统、微波通道。实现自动发电控制系统闭环自动控制必须满足下列基本要求：1)电厂机组的热工自动控制系统必须在自动方式运行，且协调控制系统必须在“协调控制”万式。2)电网调度中心的能量管理系统（EMS）、微波通道、电厂端的远方终端RTU必须都在正常工作状态，并能从电网调度中心的能量管理系统（EMS）的终端CRT上直接改变机炉协调控制系统中的调度负荷指令。机炉协调控制系统能直接接收到从能量管理系统下发的、要求执行自动发电控制的“请求”和“解除”信号、“调度负荷指令”的模拟量信号(标准接口为4—20mA)。能量管理系统（EMS）能接收到机组协调控制系统的反馈信号：协调控制方式信号和AGC已投入信号。3)能量管理系统（EMS）下达的“调度负荷指令”信号与电厂机组实际出力的绝对偏差必须控制在允许范围以内。4)机组在协调控制方式下运行时：负荷由运行入员设定称就地控制；在就地控制时，调度负荷指令自动跟踪机织实发功率。负荷接受调度负荷指令，直接由电网调度中心控制称远方控制。在远方控制时，协调控制系统的手动负荷设定器的输出负荷指令自动跟踪调度负荷指令。就地控制和远方控制之间相互切换是双向无扰的。
