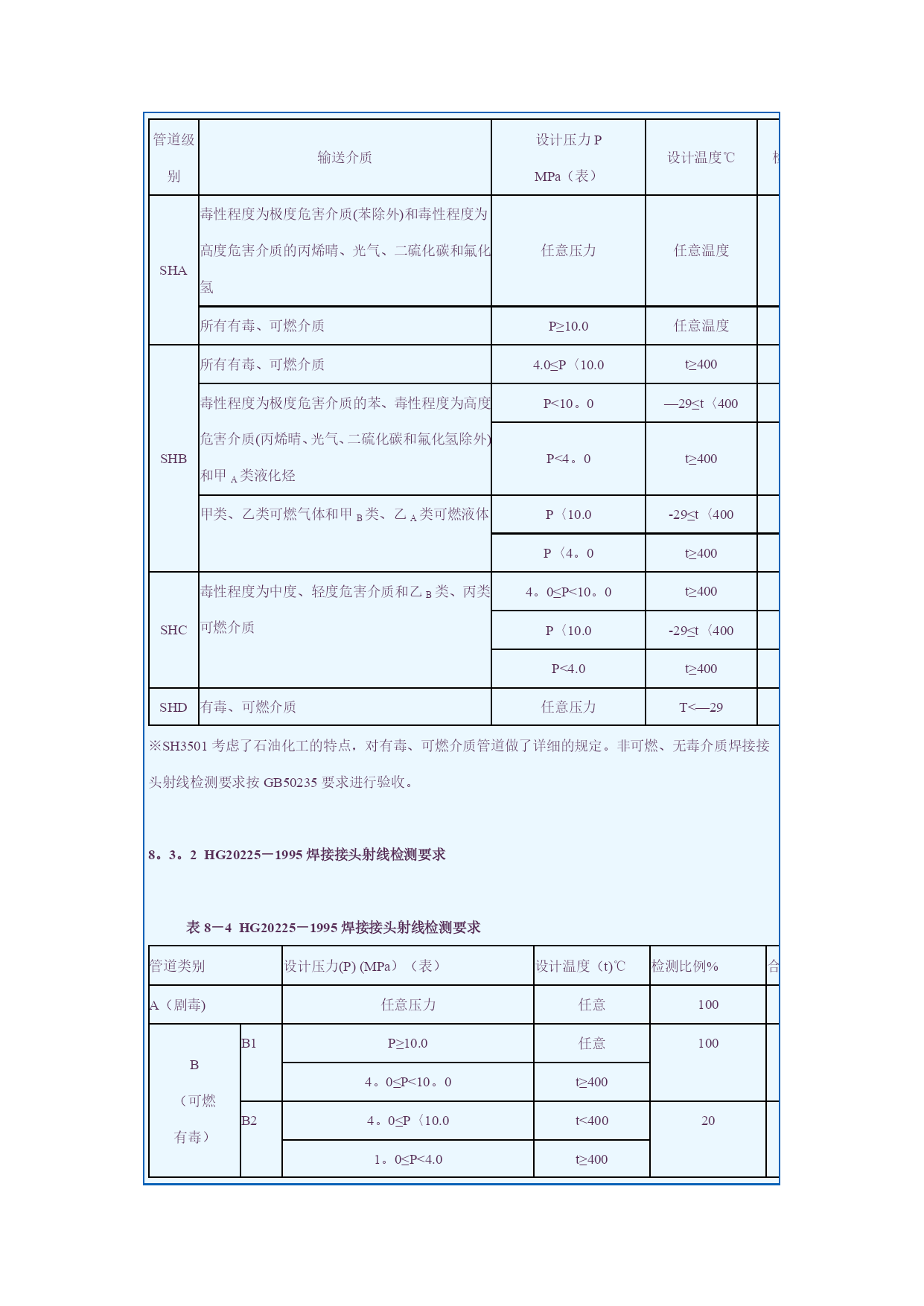

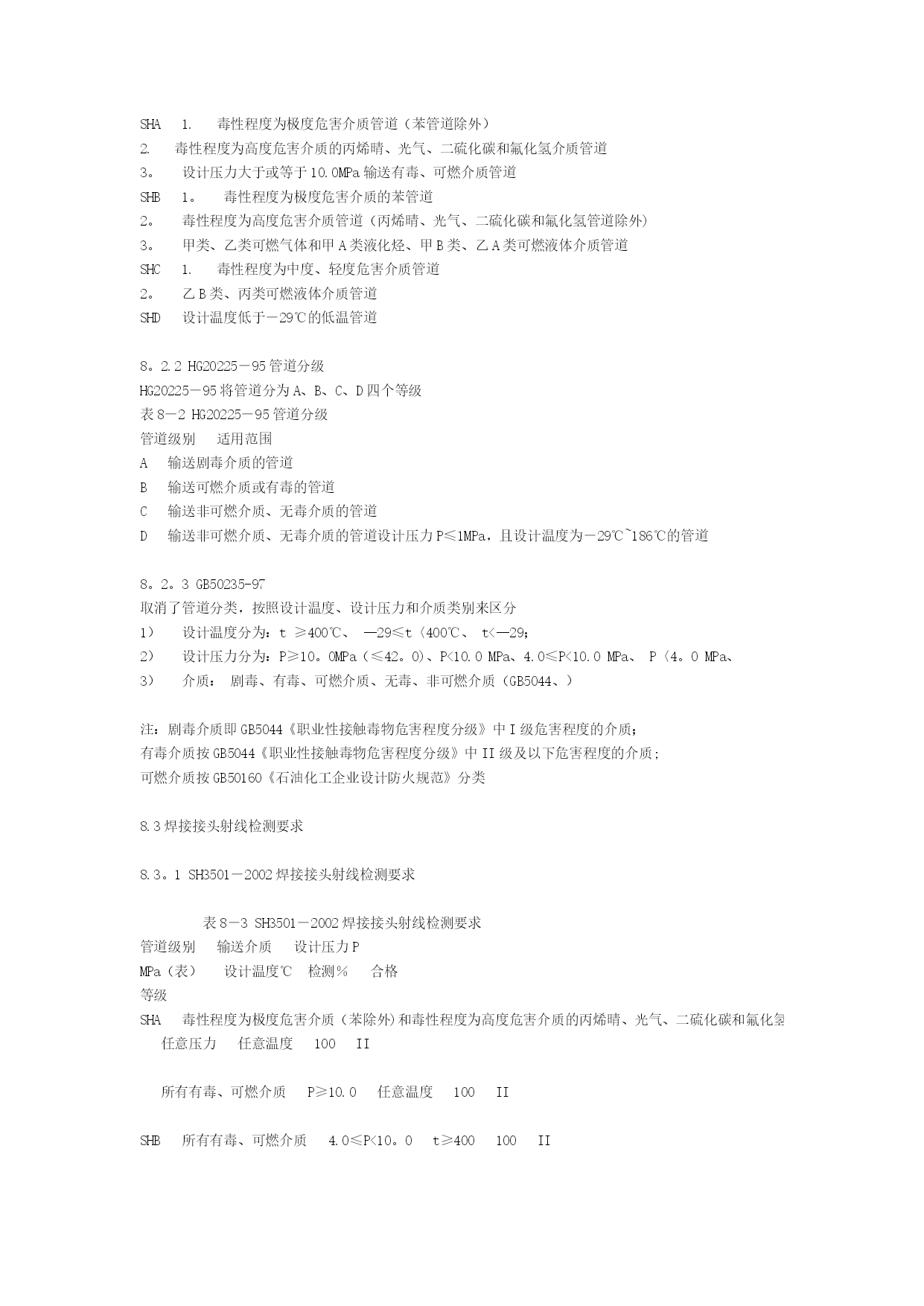

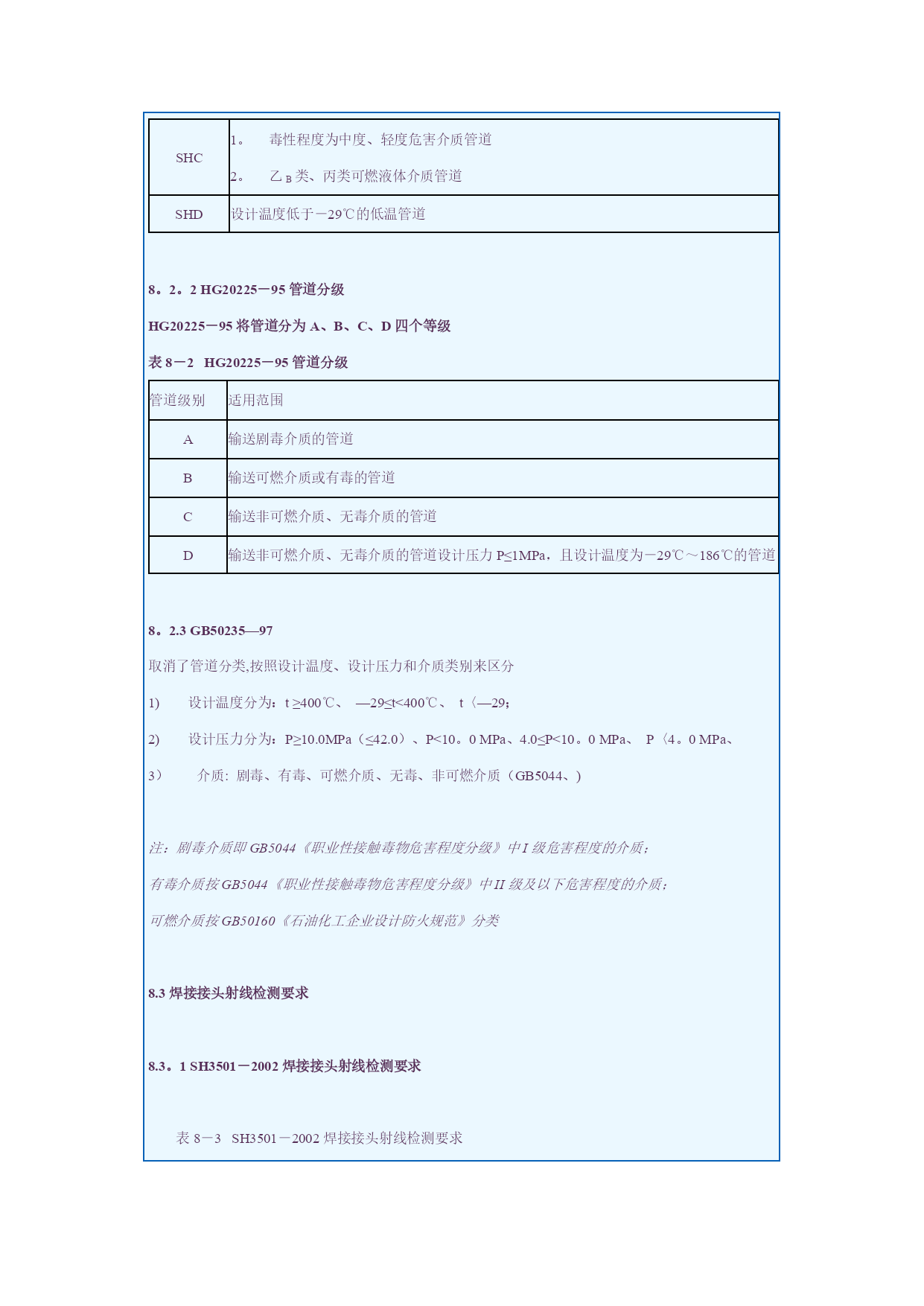

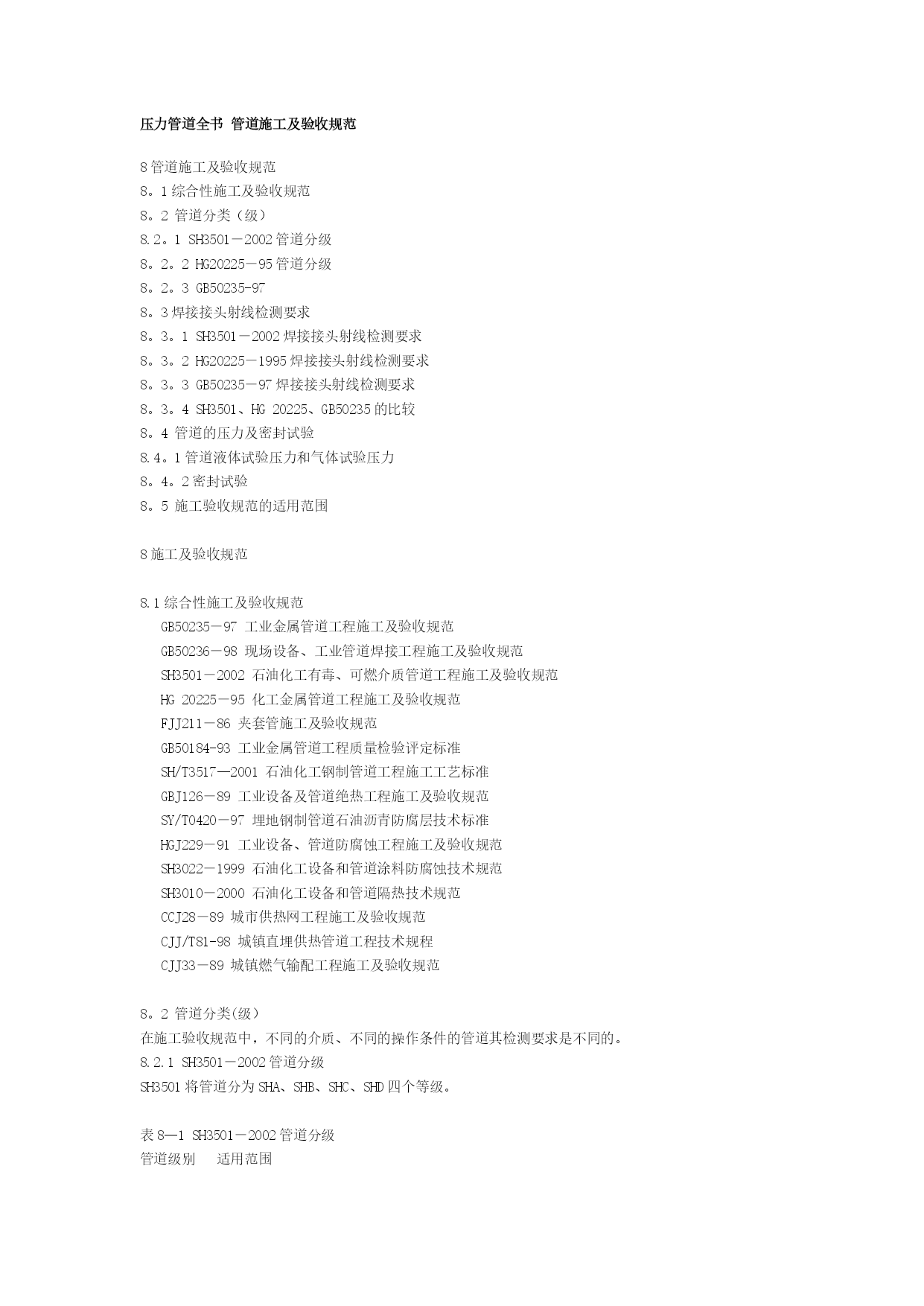

管道施工及验收规范汇总【实用文档】doc文档可直接使用可编辑，欢迎下载压力管道全书管道施工及验收规范8管道施工及验收规范8。1综合性施工及验收规范8。2管道分类（级）8.2。1SH3501－2002管道分级8。2。2HG20225－95管道分级8。2。3GB50235-978。3焊接接头射线检测要求8。3。1SH3501－2002焊接接头射线检测要求8。3。2HG20225－1995焊接接头射线检测要求8。3。3GB50235－97焊接接头射线检测要求8。3。4SH3501、HG20225、GB50235的比较8。4管道的压力及密封试验8.4。1管道液体试验压力和气体试验压力8。4。2密封试验8。5施工验收规范的适用范围8施工及验收规范8.1综合性施工及验收规范GB50235－97工业金属管道工程施工及验收规范GB50236－98现场设备、工业管道焊接工程施工及验收规范SH3501－2002石油化工有毒、可燃介质管道工程施工及验收规范HG20225－95化工金属管道工程施工及验收规范FJJ211－86夹套管施工及验收规范GB50184-93工业金属管道工程质量检验评定标准SH/T3517—2001石油化工钢制管道工程施工工艺标准GBJ126－89工业设备及管道绝热工程施工及验收规范SY/T0420－97埋地钢制管道石油沥青防腐层技术标准HGJ229－91工业设备、管道防腐蚀工程施工及验收规范SH3022－1999石油化工设备和管道涂料防腐蚀技术规范SH3010－2000石油化工设备和管道隔热技术规范CCJ28－89城市供热网工程施工及验收规范CJJ/T81-98城镇直埋供热管道工程技术规程CJJ33－89城镇燃气输配工程施工及验收规范8。2管道分类(级）在施工验收规范中，不同的介质、不同的操作条件的管道其检测要求是不同的。8.2.1SH3501－2002管道分级SH3501将管道分为SHA、SHB、SHC、SHD四个等级。表8—1SH3501－2002管道分级管道级别适用范围SHA1.毒性程度为极度危害介质管道（苯管道除外）2.毒性程度为高度危害介质的丙烯晴、光气、二硫化碳和氟化氢介质管道3。设计压力大于或等于10.0MPa输送有毒、可燃介质管道SHB1。毒性程度为极度危害介质的苯管道2。毒性程度为高度危害介质管道（丙烯晴、光气、二硫化碳和氟化氢管道除外)3。甲类、乙类可燃气体和甲A类液化烃、甲B类、乙A类可燃液体介质管道SHC1.毒性程度为中度、轻度危害介质管道2。乙B类、丙类可燃液体介质管道SHD设计温度低于－29℃的低温管道8。2.2HG20225－95管道分级HG20225－95将管道分为A、B、C、D四个等级表8－2HG20225－95管道分级管道级别适用范围A输送剧毒介质的管道B输送可燃介质或有毒的管道C输送非可燃介质、无毒介质的管道D输送非可燃介质、无毒介质的管道设计压力P≤1MPa，且设计温度为－29℃~186℃的管道8。2。3GB50235-97取消了管道分类，按照设计温度、设计压力和介质类别来区分1）设计温度分为：t≥400℃、—29≤t〈400℃、t<—29；2）设计压力分为：P≥10。0MPa（≤42。0)、P<10.0MPa、4.0≤P<10.0MPa、P〈4。0MPa、3）介质：剧毒、有毒、可燃介质、无毒、非可燃介质（GB5044、）注：剧毒介质即GB5044《职业性接触毒物危害程度分级》中I级危害程度的介质；有毒介质按GB5044《职业性接触毒物危害程度分级》中II级及以下危害程度的介质;可燃介质按GB50160《石油化工企业设计防火规范》分类8.3焊接接头射线检测要求8.3。1SH3501－2002焊接接头射线检测要求表8－3SH3501－2002焊接接头射线检测要求管道级别输送介质设计压力PMPa（表）设计温度℃检测％合格等级SHA毒性程度为极度危害介质（苯除外)和毒性程度为高度危害介质的丙烯晴、光气、二硫化碳和氟化氢任意压力任意温度100II所有有毒、可燃介质P≥10.0任意温度100IISHB所有有毒、可燃介质4.0≤P<10。0t≥400100II毒性程度为极度危害介质的苯、毒性程度为高度危害介质（丙烯晴、光气、二硫化碳和氟化氢除外）和甲A类液化烃P〈10.0-29≤t<40020IIP<4。0t≥40020II甲类、乙类可燃气体和甲B类、乙A类可燃液体P〈10.0-29≤t〈40010IIP<4。0t≥40010IISHC毒性程度为中度、轻度危害介质和乙B类、丙类可燃介质4.0≤P〈10.0t≥400100IIP〈10.0—29≤t〈4005IIIP〈4。0t≥4005IIISHD有毒、可燃介质任意压力T<-29100II※SH3501考虑了石油化工的特点，对有毒、可燃介质管道做
