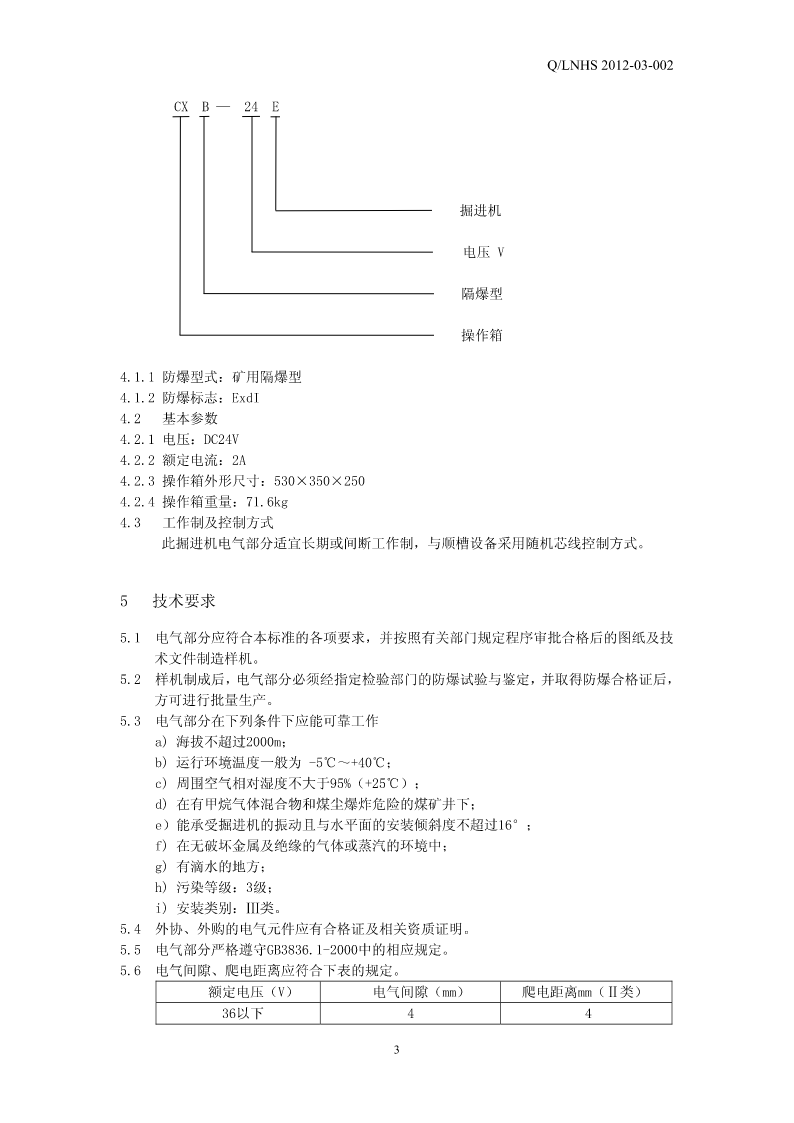

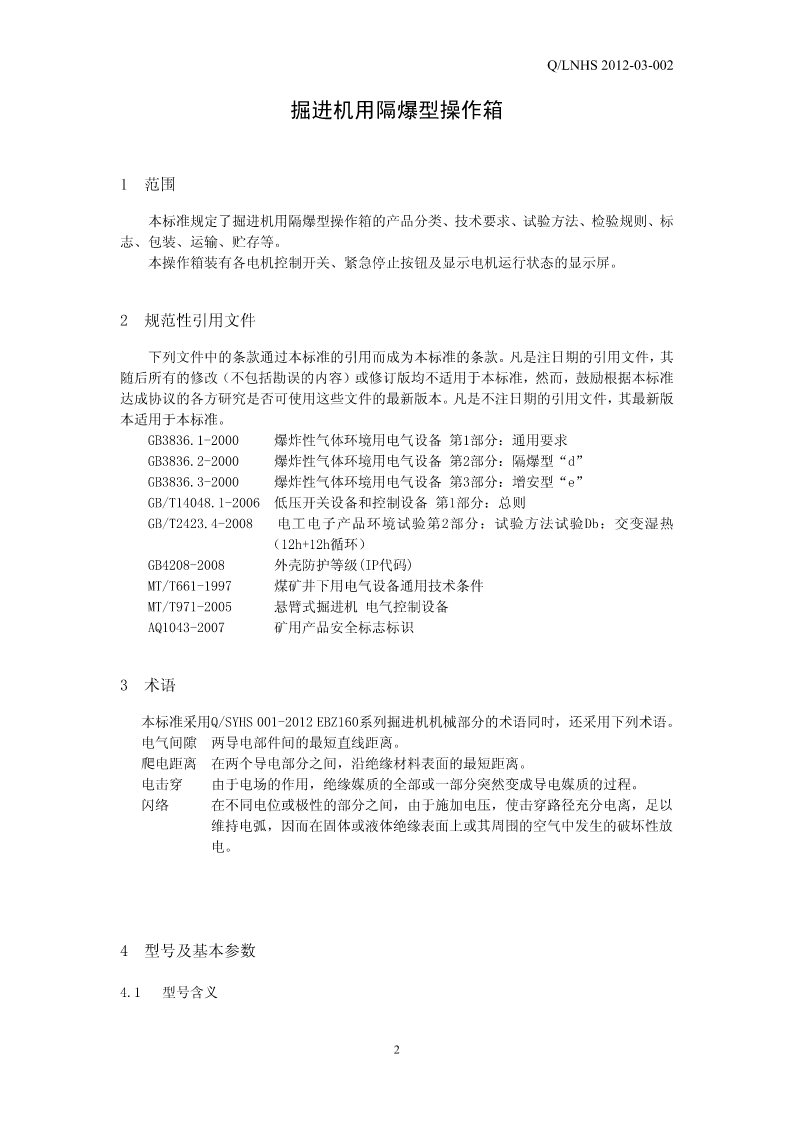

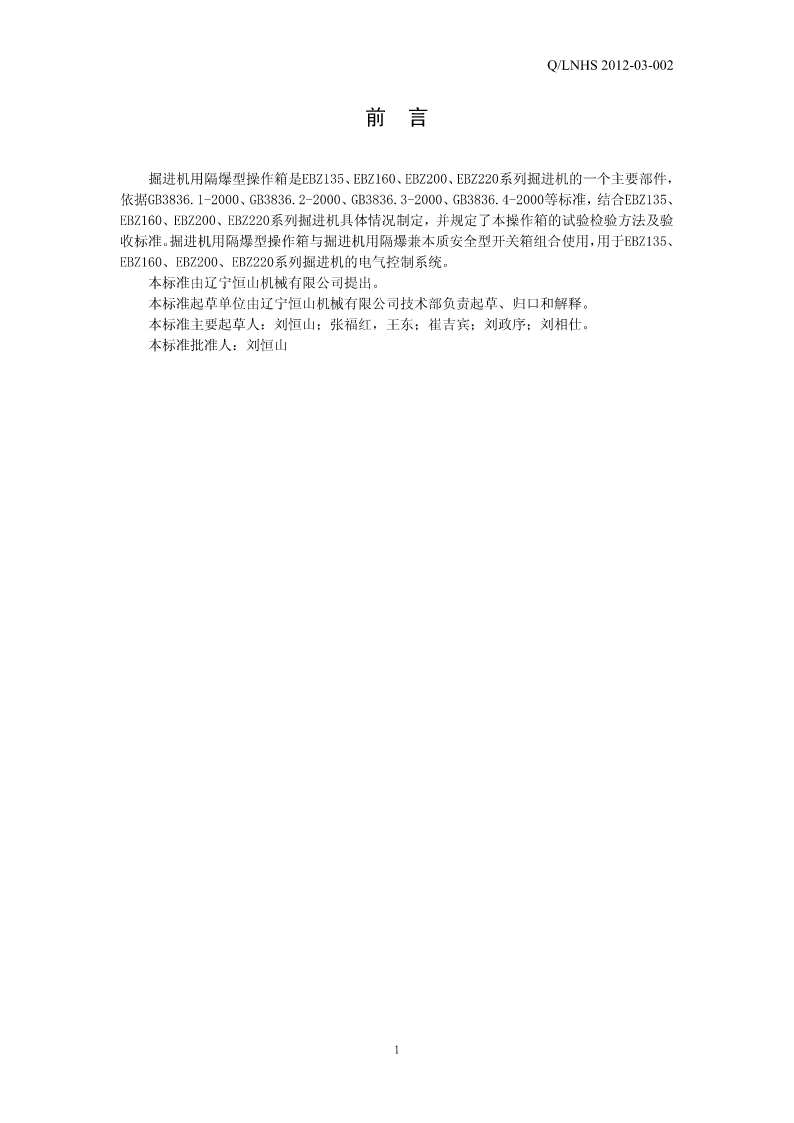

辽宁恒山机械有限公司企业标准Q/LNHS2012-03-002掘进机用隔爆型操作箱2012-3发布2012-7实施辽宁恒山机械有限公司发布Q/LNHS2012-03-002前言掘进机用隔爆型操作箱是EBZ135、EBZ160、EBZ200、EBZ220系列掘进机的一个主要部件，依据GB3836.1-2000、GB3836.2-2000、GB3836.3-2000、GB3836.4-2000等标准，结合EBZ135、EBZ160、EBZ200、EBZ220系列掘进机具体情况制定，并规定了本操作箱的试验检验方法及验收标准。掘进机用隔爆型操作箱与掘进机用隔爆兼本质安全型开关箱组合使用，用于EBZ135、EBZ160、EBZ200、EBZ220系列掘进机的电气控制系统。本标准由辽宁恒山机械有限公司提出。本标准起草单位由辽宁恒山机械有限公司技术部负责起草、归口和解释。本标准主要起草人：刘恒山；张福红，王东；崔吉宾；刘政序；刘相仕。本标准批准人：刘恒山1Q/LNHS2012-03-002掘进机用隔爆型操作箱1范围本标准规定了掘进机用隔爆型操作箱的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存等。本操作箱装有各电机控制开关、紧急停止按钮及显示电机运行状态的显示屏。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB3836.1-2000爆炸性气体环境用电气设备第1部分：通用要求GB3836.2-2000爆炸性气体环境用电气设备第2部分：隔爆型“d”GB3836.3-2000爆炸性气体环境用电气设备第3部分：增安型“e”GB/T14048.1-2006低压开关设备和控制设备第1部分：总则GB/T2423.4-2008电工电子产品环境试验第2部分：试验方法试验Db：交变湿热（12h+12h循环）GB4208-2008外壳防护等级(IP代码)MT/T661-1997煤矿井下用电气设备通用技术条件MT/T971-2005悬臂式掘进机电气控制设备AQ1043-2007矿用产品安全标志标识3术语本标准采用Q/SYHS001-2012EBZ160系列掘进机机械部分的术语同时，还采用下列术语。电气间隙两导电部件间的最短直线距离。爬电距离在两个导电部分之间，沿绝缘材料表面的最短距离。电击穿由于电场的作用，绝缘媒质的全部或一部分突然变成导电媒质的过程。闪络在不同电位或极性的部分之间，由于施加电压，使击穿路径充分电离，足以维持电弧，因而在固体或液体绝缘表面上或其周围的空气中发生的破坏性放电。4型号及基本参数4.1型号含义2Q/LNHS2012-03-002CXB—24E掘进机电压V隔爆型操作箱4.1.1防爆型式：矿用隔爆型4.1.2防爆标志：ExdI4.2基本参数4.2.1电压：DC24V4.2.2额定电流：2A4.2.3操作箱外形尺寸：530×350×2504.2.4操作箱重量：71.6kg4.3工作制及控制方式此掘进机电气部分适宜长期或间断工作制，与顺槽设备采用随机芯线控制方式。5技术要求5.1电气部分应符合本标准的各项要求，并按照有关部门规定程序审批合格后的图纸及技术文件制造样机。5.2样机制成后，电气部分必须经指定检验部门的防爆试验与鉴定，并取得防爆合格证后，方可进行批量生产。5.3电气部分在下列条件下应能可靠工作a)海拔不超过2000m；b)运行环境温度一般为-5℃～+40℃；c)周围空气相对湿度不大于95%（+25℃）；d)在有甲烷气体混合物和煤尘爆炸危险的煤矿井下；e）能承受掘进机的振动且与水平面的安装倾斜度不超过16°；f)在无破坏金属及绝缘的气体或蒸汽的环境中；g)有滴水的地方；h)污染等级：3级；i)安装类别：Ⅲ类。5.4外协、外购的电气元件应有合格证及相关资质证明。5.5电气部分严格遵守GB3836.1-2000中的相应规定。5.6电气间隙、爬电距离应符合下表的规定。额定电压（V）电气间隙（mm）爬电距离mm（Ⅱ类）36以下443Q/LNHS2012-03-0025.7外壳材质是Q235-A，隔爆面参数应符合GB3836.2-2000中第5
