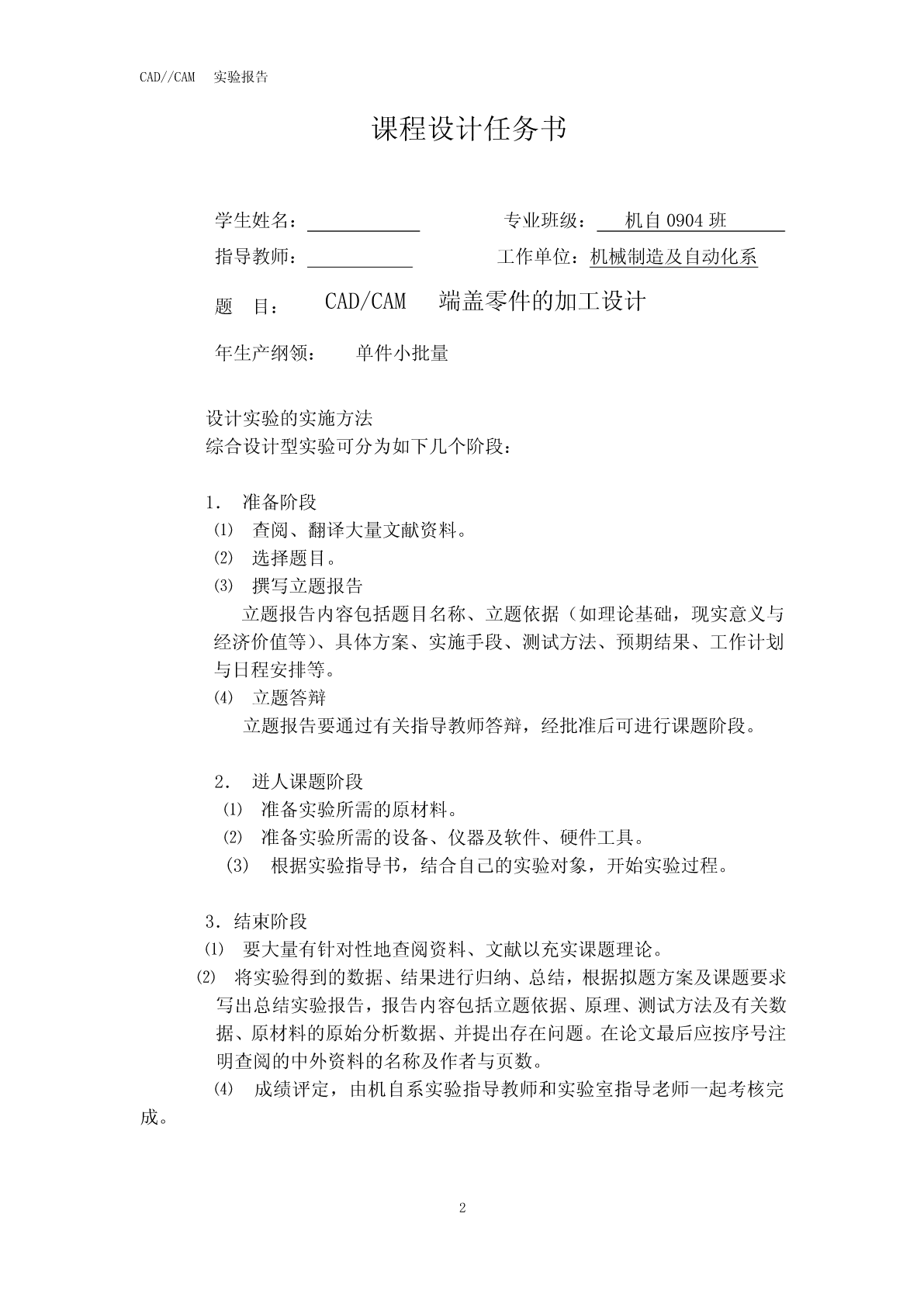

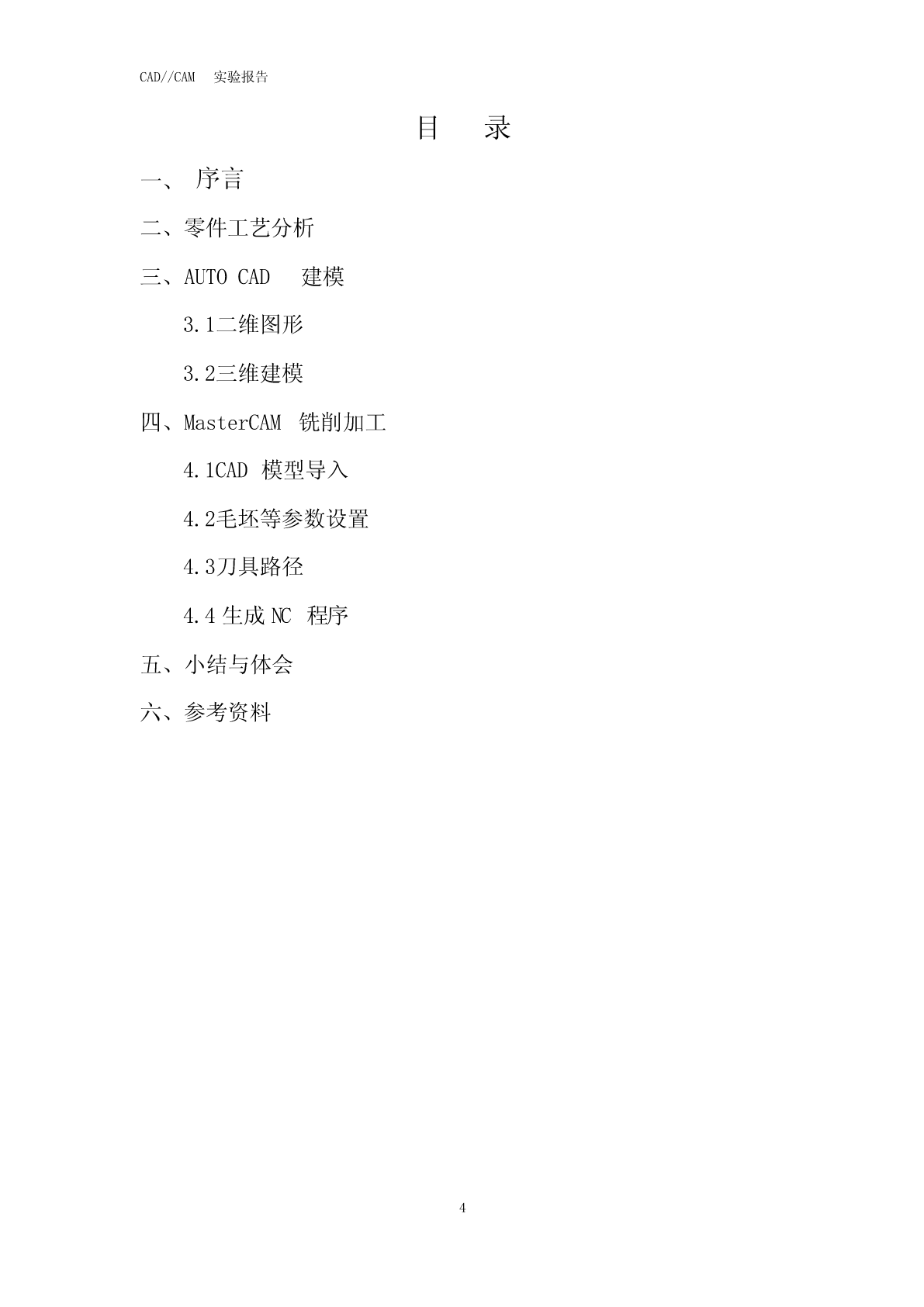

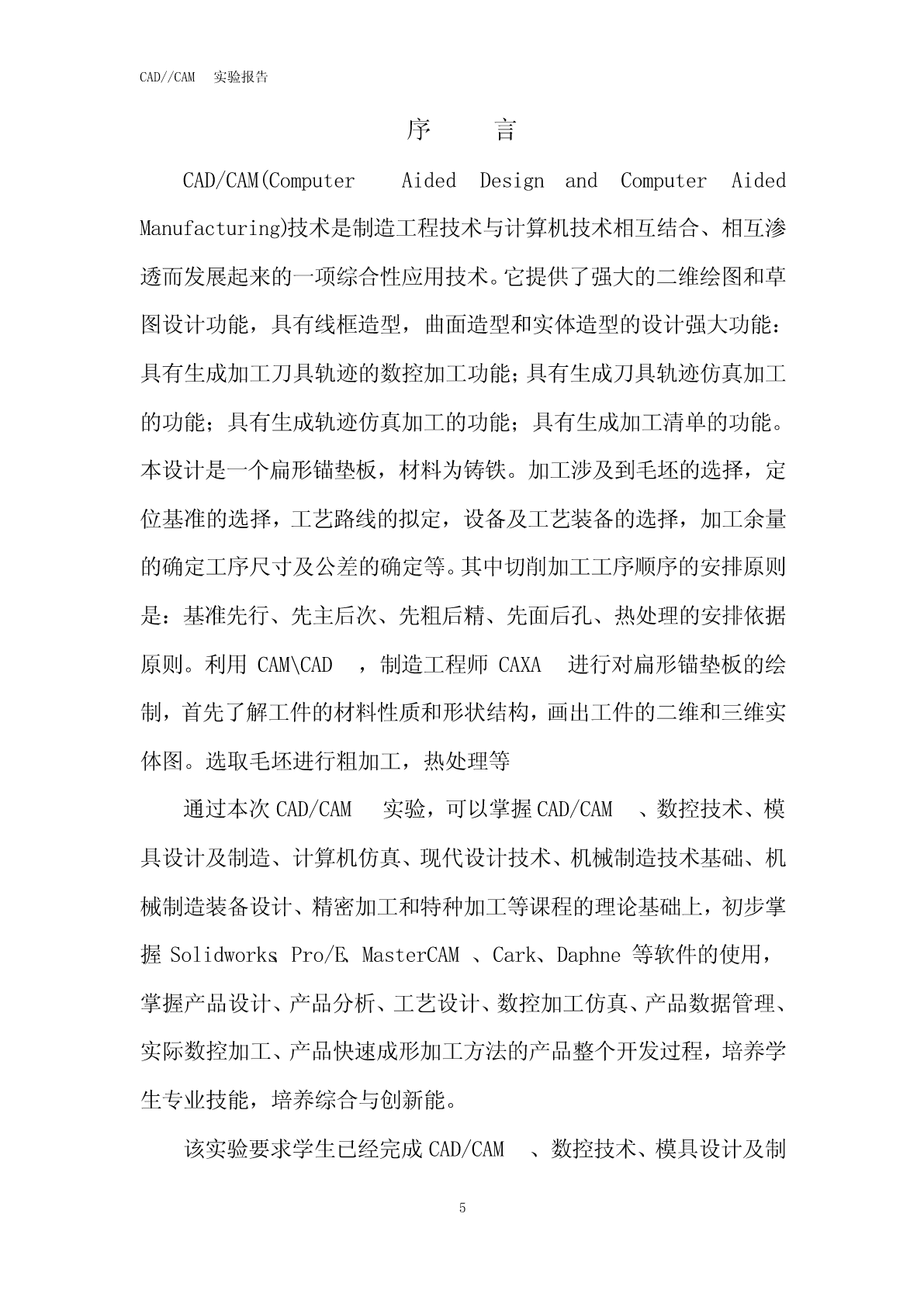

CAD//CAM实验报告学号：0120904930904报告书学院：机电工程学院专业：机械工程及自动化班级：机自0904学生姓名：何博学号：0120904930904指导老师：陈涛2012年1月12日1CAD//CAM实验报告课程设计任务书学生姓名：专业班级：机自0904班指导教师：工作单位：机械制造及自动化系题目：CAD/CAM端盖零件的加工设计年生产纲领：单件小批量设计实验的实施方法综合设计型实验可分为如下几个阶段：1．准备阶段⑴查阅、翻译大量文献资料。⑵选择题目。⑶撰写立题报告立题报告内容包括题目名称、立题依据（如理论基础，现实意义与经济价值等）、具体方案、实施手段、测试方法、预期结果、工作计划与日程安排等。⑷立题答辩立题报告要通过有关指导教师答辩，经批准后可进行课题阶段。2．迸人课题阶段⑴准备实验所需的原材料。⑵准备实验所需的设备、仪器及软件、硬件工具。(3)根据实验指导书，结合自己的实验对象，开始实验过程。3．结束阶段⑴要大量有针对性地查阅资料、文献以充实课题理论。⑵将实验得到的数据、结果进行归纳、总结，根据拟题方案及课题要求写出总结实验报告，报告内容包括立题依据、原理、测试方法及有关数据、原材料的原始分析数据、并提出存在问题。在论文最后应按序号注明查阅的中外资料的名称及作者与页数。⑷成绩评定，由机自系实验指导教师和实验室指导老师一起考核完成。2CAD//CAM实验报告时间安排：该设计综合实验时间为2周，具体时间分配如下：时间任务安排第1周第1天分组，下发设计任务书，查阅相关参考文献第1周第2-3天查阅相关参考文献，提出设计方案第1周第4-5天产品反求设计或CAD设计阶段第2周第1-2天CAM设计阶段第2周第3-4天实际加工阶段第2周第5天总结，撰写实验报告，提交实验报告指导教师签名：2013年1月7日系主任（或责任教师）签名：年月日3CAD//CAM实验报告目录一、序言二、零件工艺分析三、AUTOCAD建模3.1二维图形3.2三维建模四、MasterCAM铣削加工4.1CAD模型导入4.2毛坯等参数设置4.3刀具路径4.4生成NC程序五、小结与体会六、参考资料4CAD//CAM实验报告序言CAD/CAM(ComputerAidedDesignandComputerAidedManufacturing)技术是制造工程技术与计算机技术相互结合、相互渗透而发展起来的一项综合性应用技术。它提供了强大的二维绘图和草图设计功能，具有线框造型，曲面造型和实体造型的设计强大功能：具有生成加工刀具轨迹的数控加工功能；具有生成刀具轨迹仿真加工的功能；具有生成轨迹仿真加工的功能；具有生成加工清单的功能。本设计是一个扁形锚垫板，材料为铸铁。加工涉及到毛坯的选择，定位基准的选择，工艺路线的拟定，设备及工艺装备的选择，加工余量的确定工序尺寸及公差的确定等。其中切削加工工序顺序的安排原则是：基准先行、先主后次、先粗后精、先面后孔、热处理的安排依据原则。利用CAM\CAD，制造工程师CAXA进行对扁形锚垫板的绘制，首先了解工件的材料性质和形状结构，画出工件的二维和三维实体图。选取毛坯进行粗加工，热处理等通过本次CAD/CAM实验，可以掌握CAD/CAM、数控技术、模具设计及制造、计算机仿真、现代设计技术、机械制造技术基础、机械制造装备设计、精密加工和特种加工等课程的理论基础上，初步掌握Solidworks、Pro/E、MasterCAM、Cark、Daphne等软件的使用，掌握产品设计、产品分析、工艺设计、数控加工仿真、产品数据管理、实际数控加工、产品快速成形加工方法的产品整个开发过程，培养学生专业技能，培养综合与创新能。该实验要求学生已经完成CAD/CAM、数控技术、模具设计及制5CAD//CAM实验报告造、计算机仿真、现代设计技术、机械制造技术基础、机械制造装备设计、精密加工和特种加工等课程和数控技术课程设计的学习和实践环节。二零件工艺分析2.1零件概述本次实验加工对象是端面铣削造型零件。零件材料为40Gr。零件加工表面的表面粗糙度为3.2，该加工零件毛坯为100*100*16的毛坯。6CAD//CAM实验报告图1零件2.2工艺分析2.2
