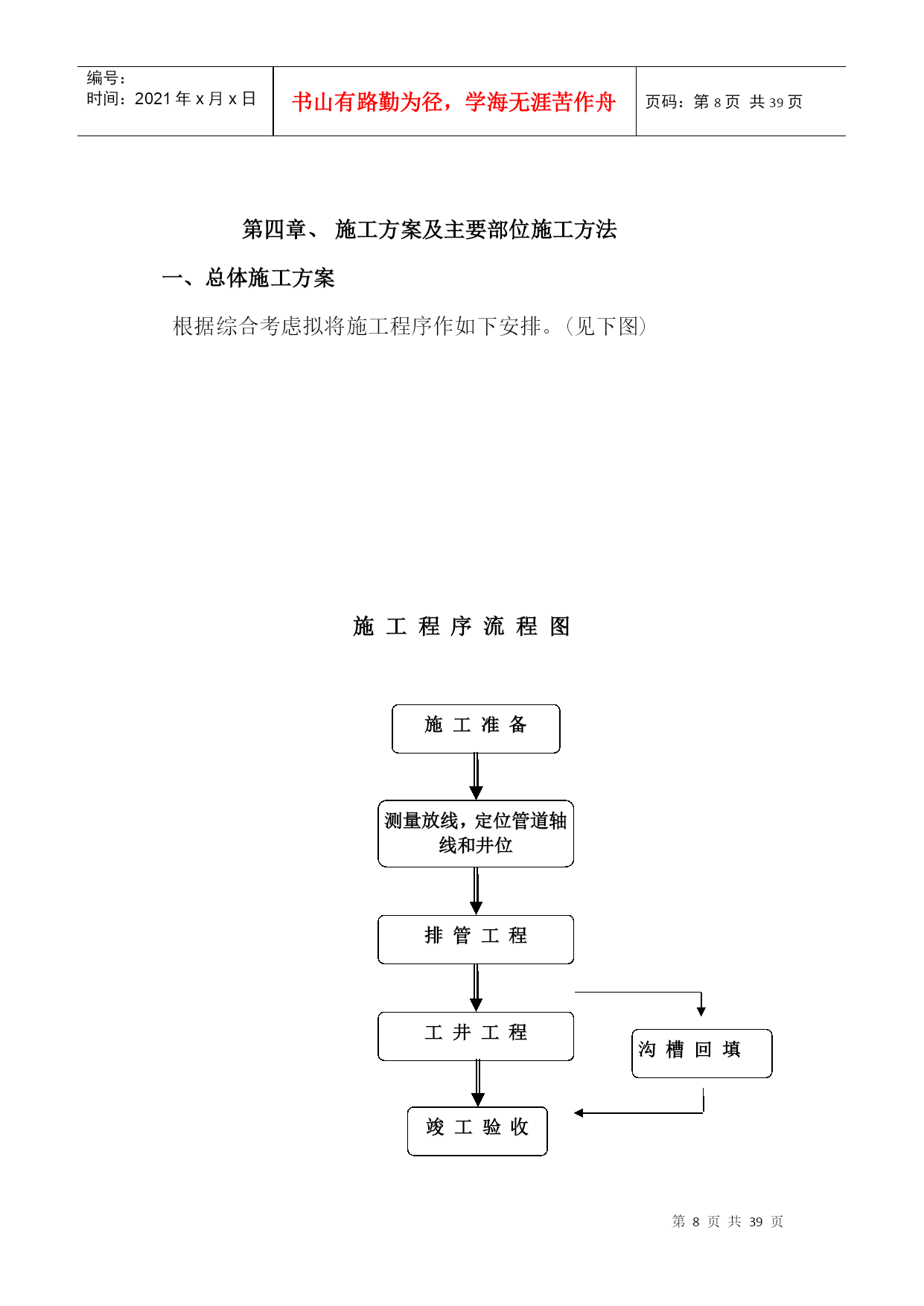

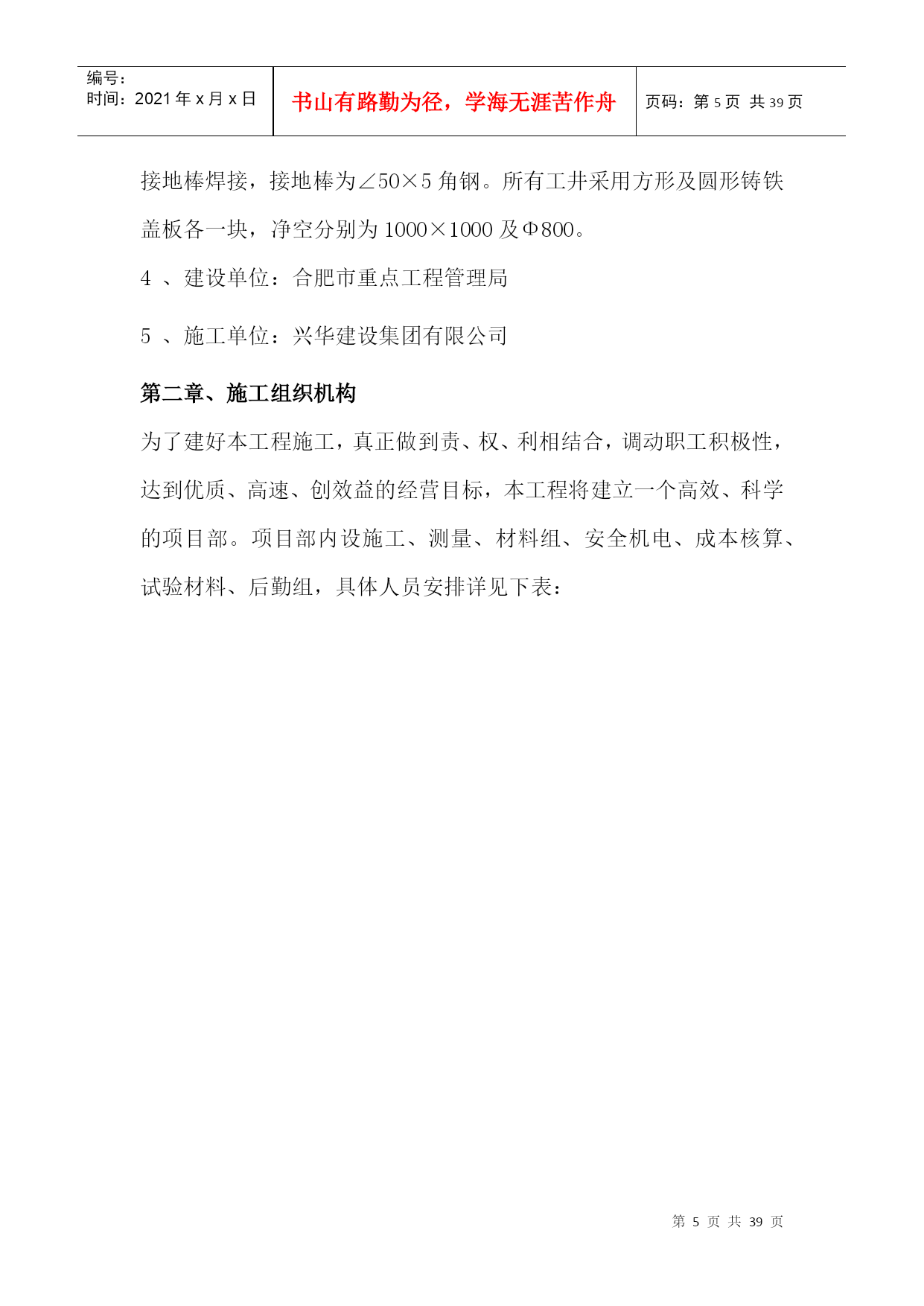

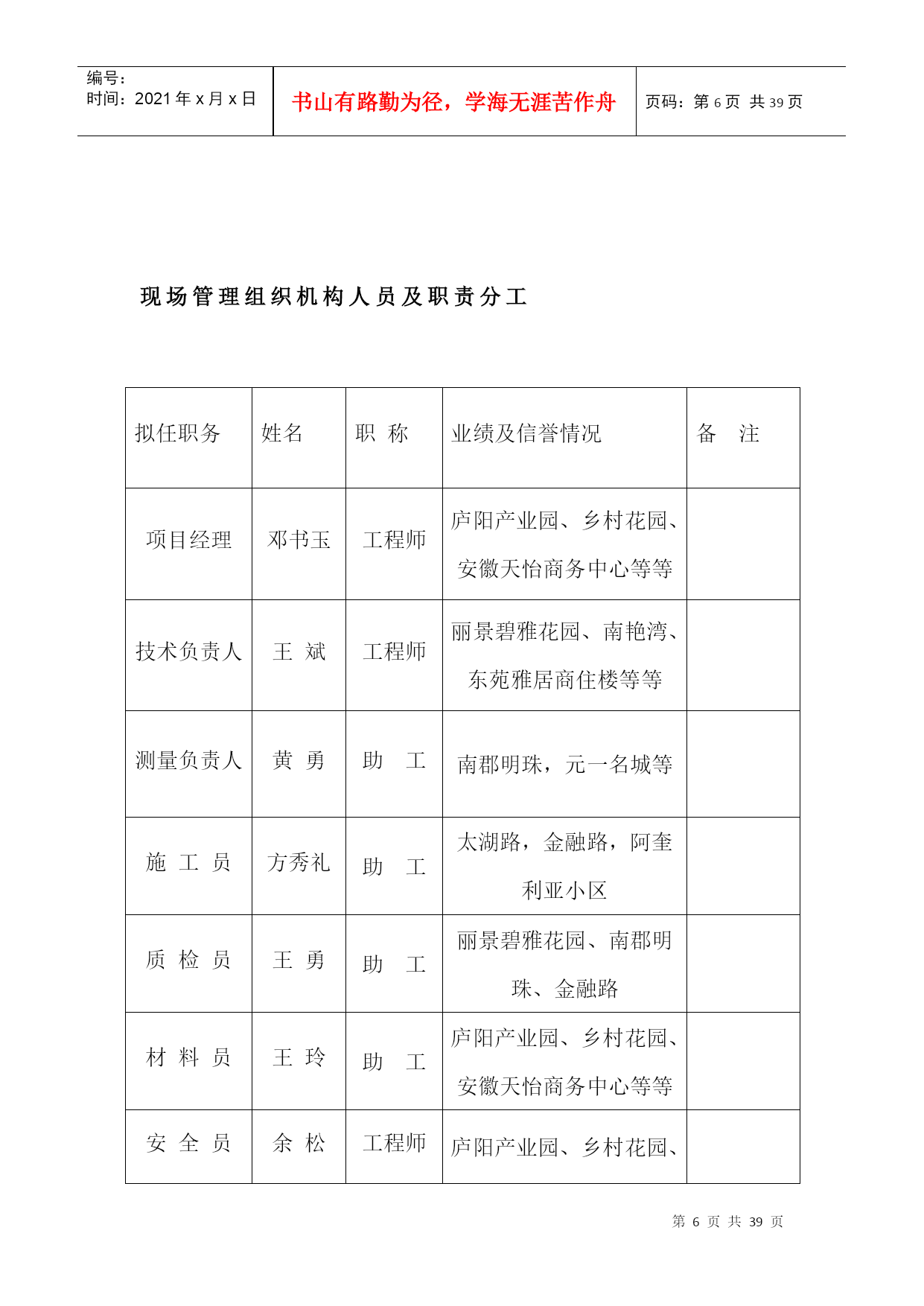

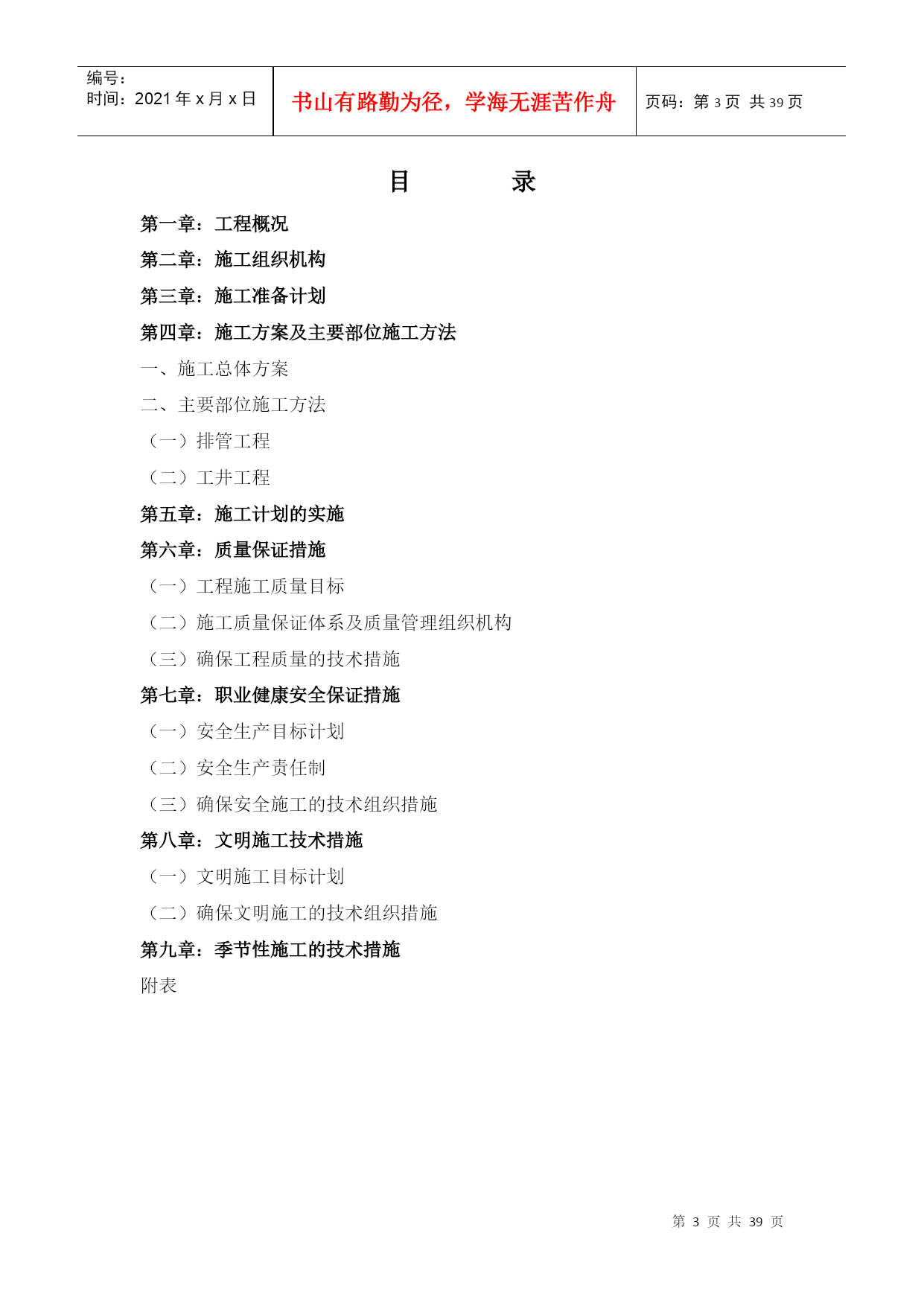

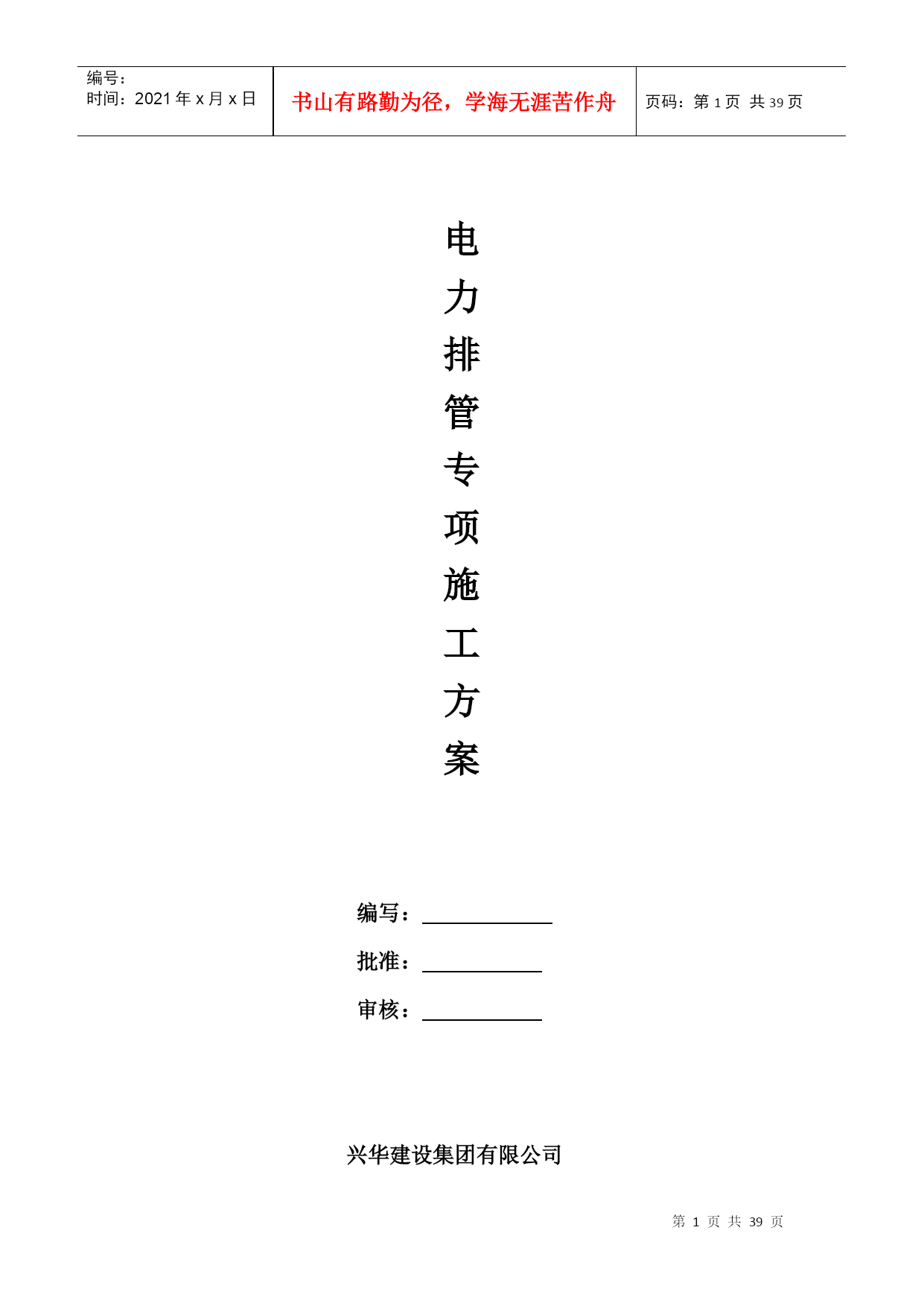

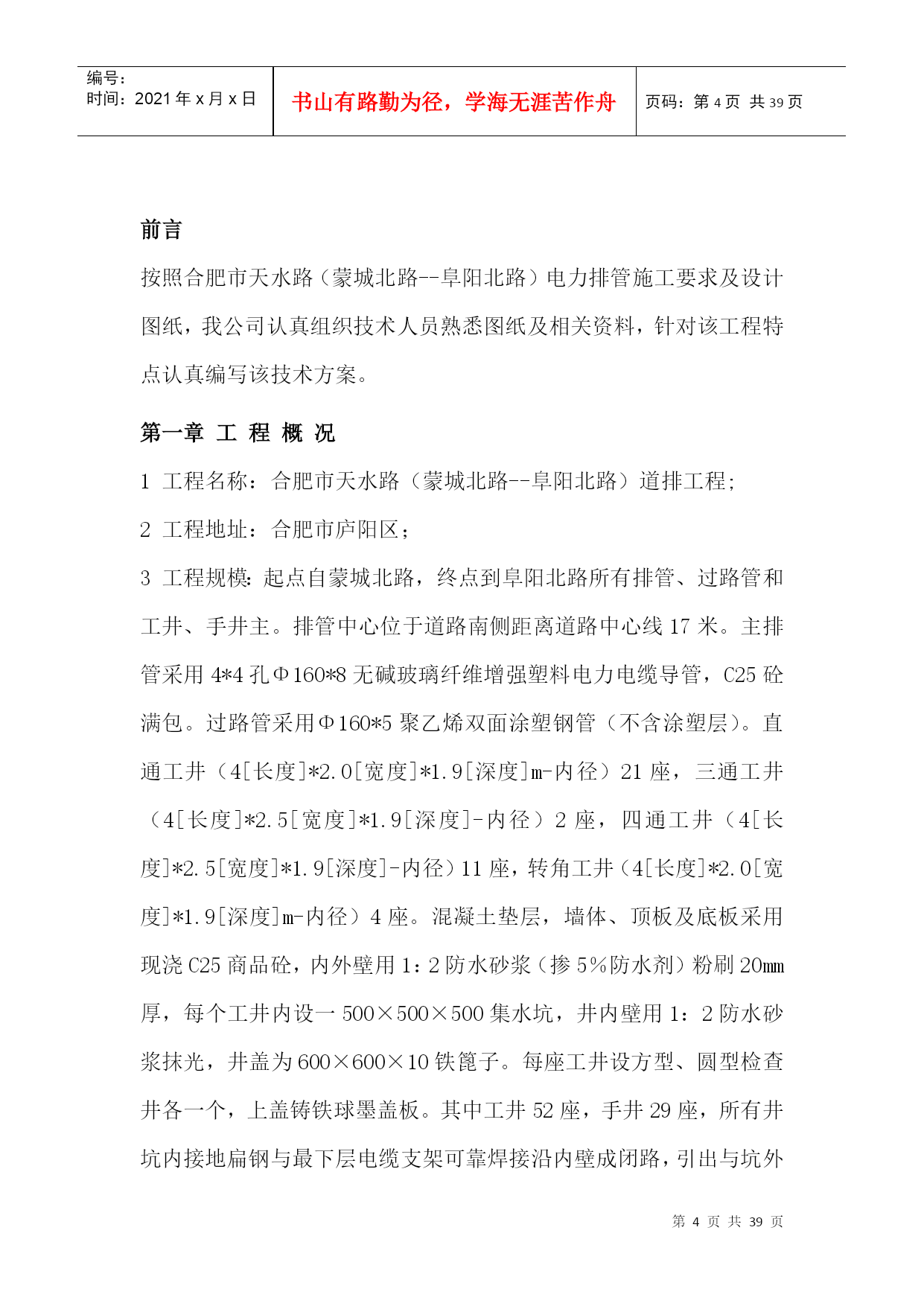

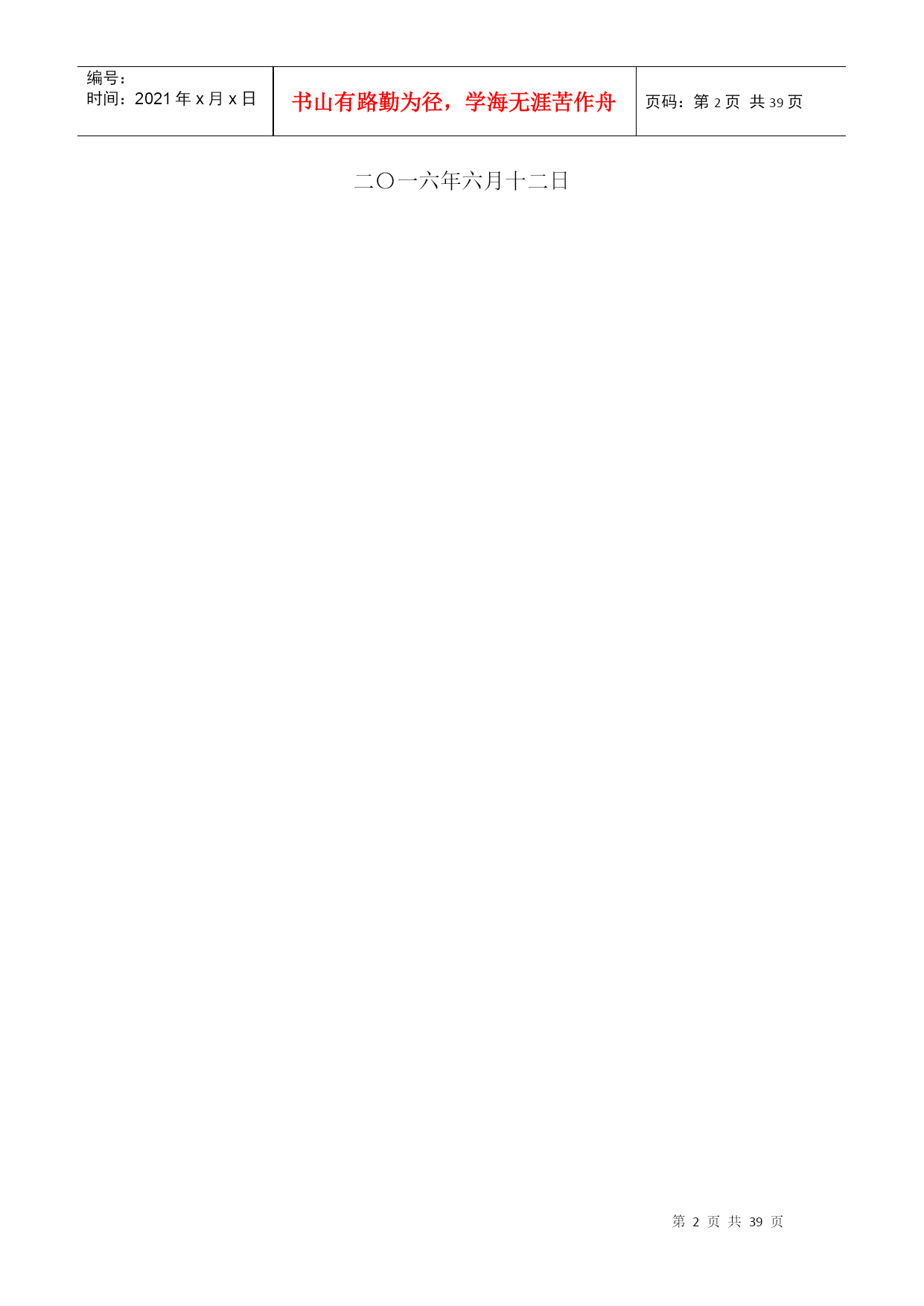

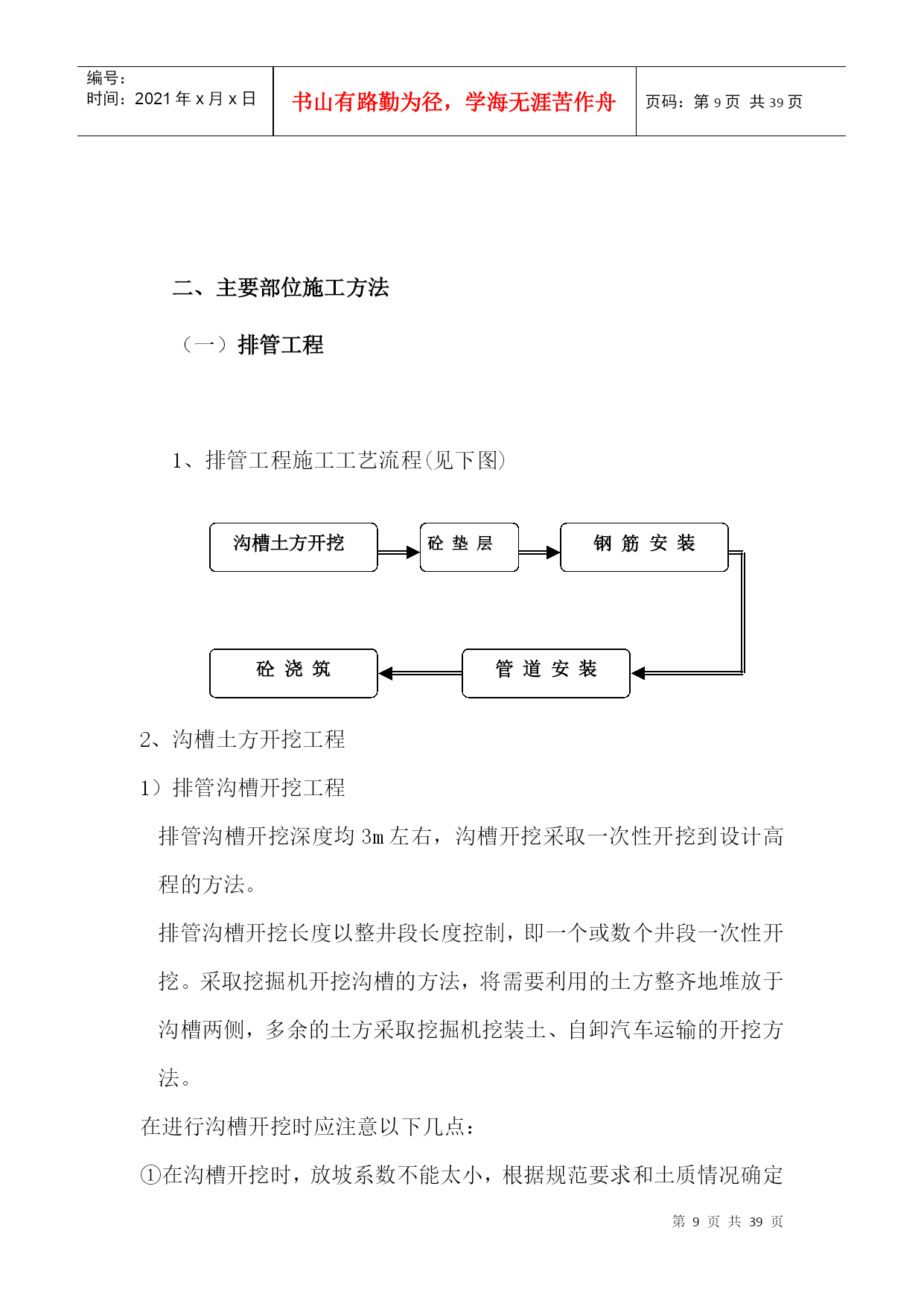

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE39页共NUMPAGES39页第PAGE\*MERGEFORMAT39页共NUMPAGES\*MERGEFORMAT39页电力排管专项施工方案编写：批准：审核：兴华建设集团有限公司二〇一六年六月十二日目录第一章：工程概况第二章：施工组织机构第三章：施工准备计划第四章：施工方案及主要部位施工方法一、施工总体方案二、主要部位施工方法（一）排管工程（二）工井工程第五章：施工计划的实施第六章：质量保证措施（一）工程施工质量目标（二）施工质量保证体系及质量管理组织机构（三）确保工程质量的技术措施第七章：职业健康安全保证措施（一）安全生产目标计划（二）安全生产责任制（三）确保安全施工的技术组织措施第八章：文明施工技术措施（一）文明施工目标计划（二）确保文明施工的技术组织措施第九章：季节性施工的技术措施附表前言按照合肥市天水路（蒙城北路--阜阳北路）电力排管施工要求及设计图纸，我公司认真组织技术人员熟悉图纸及相关资料，针对该工程特点认真编写该技术方案。第一章工程概况1工程名称：合肥市天水路（蒙城北路--阜阳北路）道排工程;2工程地址：合肥市庐阳区；3工程规模：起点自蒙城北路，终点到阜阳北路所有排管、过路管和工井、手井主。排管中心位于道路南侧距离道路中心线17米。主排管采用4*4孔Φ160*8无碱玻璃纤维增强塑料电力电缆导管，C25砼满包。过路管采用Φ160*5聚乙烯双面涂塑钢管（不含涂塑层）。直通工井（4[长度]*2.0[宽度]*1.9[深度]m-内径）21座，三通工井（4[长度]*2.5[宽度]*1.9[深度]-内径）2座，四通工井（4[长度]*2.5[宽度]*1.9[深度]-内径）11座，转角工井（4[长度]*2.0[宽度]*1.9[深度]m-内径）4座。混凝土垫层，墙体、顶板及底板采用现浇C25商品砼，内外壁用1：2防水砂浆（掺5％防水剂）粉刷20mm厚，每个工井内设一500×500×500集水坑，井内壁用1：2防水砂浆抹光，井盖为600×600×10铁篦子。每座工井设方型、圆型检查井各一个，上盖铸铁球墨盖板。其中工井52座，手井29座，所有井坑内接地扁钢与最下层电缆支架可靠焊接沿内壁成闭路，引出与坑外接地棒焊接，接地棒为∠50×5角钢。所有工井采用方形及圆形铸铁盖板各一块，净空分别为1000×1000及Φ800。4、建设单位：合肥市重点工程管理局5、施工单位：兴华建设集团有限公司第二章、施工组织机构为了建好本工程施工，真正做到责、权、利相结合，调动职工积极性，达到优质、高速、创效益的经营目标，本工程将建立一个高效、科学的项目部。项目部内设施工、测量、材料组、安全机电、成本核算、试验材料、后勤组，具体人员安排详见下表：现场管理组织机构人员及职责分工拟任职务姓名职称业绩及信誉情况备注项目经理邓书玉工程师庐阳产业园、乡村花园、安徽天怡商务中心等等技术负责人王斌工程师丽景碧雅花园、南艳湾、东苑雅居商住楼等等测量负责人黄勇助工南郡明珠，元一名城等施工员方秀礼助工太湖路，金融路，阿奎利亚小区质检员王勇助工丽景碧雅花园、南郡明珠、金融路材料员王玲助工庐阳产业园、乡村花园、安徽天怡商务中心等等安全员余松工程师庐阳产业园、乡村花园、南郡明珠等等资料员张翔助工包河大道、包河花园，庐阳产业园。施工准备计划本工程为新建电缆。根据以上客观情况，结合设计图纸的工程量，施工准备计划如下：一、正式开工前搭盖活动工棚和民工工棚，项目部管理人员及民工全部进驻工地,项目部对现场管理人员及民工进行质量和职业健康安全教育，使人人都注重质量，注意安全，同时搞好水电接引,施工用电采取以下措施：1、配电房有专人管理，配备干粉灭火器，闲人不得入内；2、电器设备安接零接头；3、临时用电要做到生活和生产用电分开，确保生活区的人身安全；4、电工要持证上岗，严禁他人乱接乱拉施工用电；5、测量复核中桩和水准点，进行必要的护桩及控制措施，初步放样，标定施工范围红线；6、组织专业人员搞好工、料、机分析，落实人员、机械、材料进场计划，根据实际情况合理安排施工进度计划；7、各种图纸、表格、标语上墙，做好施工前的一切内外准备工作。施工方案及主要部位施工方法一、总体施工方案根据综合考虑拟将施工程序作如下安排。(见下图)施工程序流程图施工准备测量放线，定位管道轴线和井位排管工程工井工程竣工验收沟槽回填二、主要部位施工方法（一）排管工程1、排管工程施工工艺流程(见下图)沟
