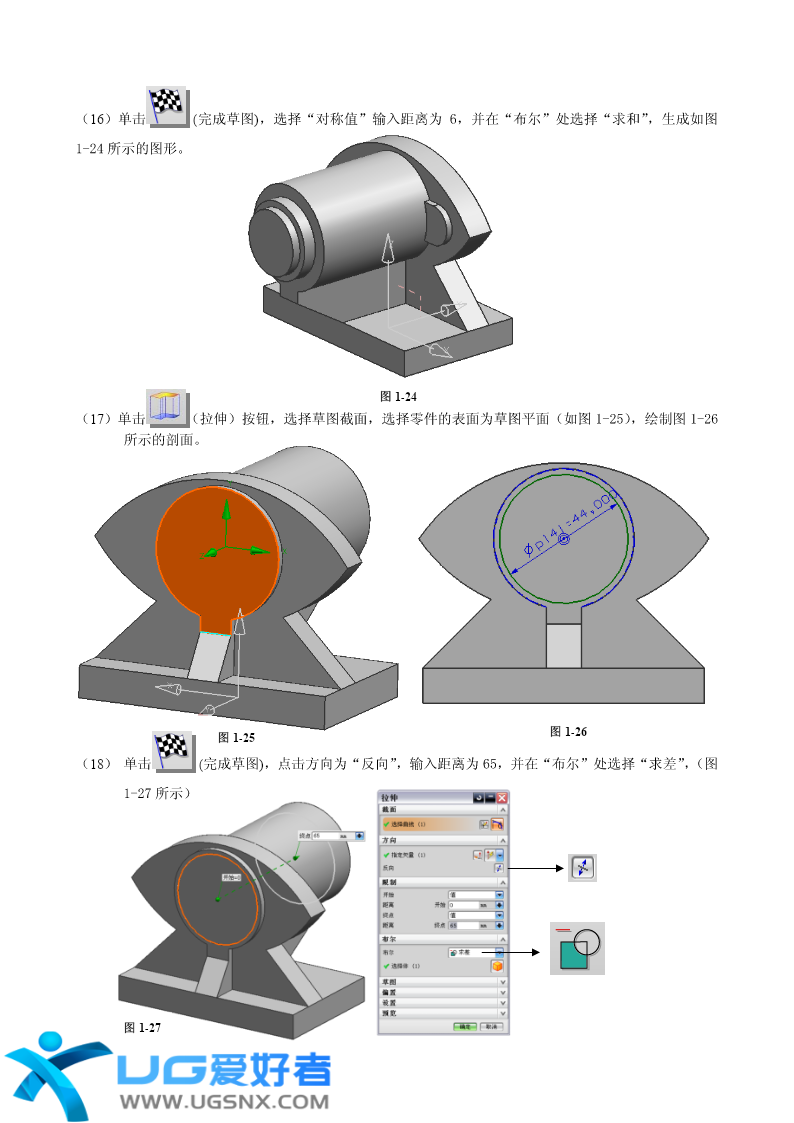

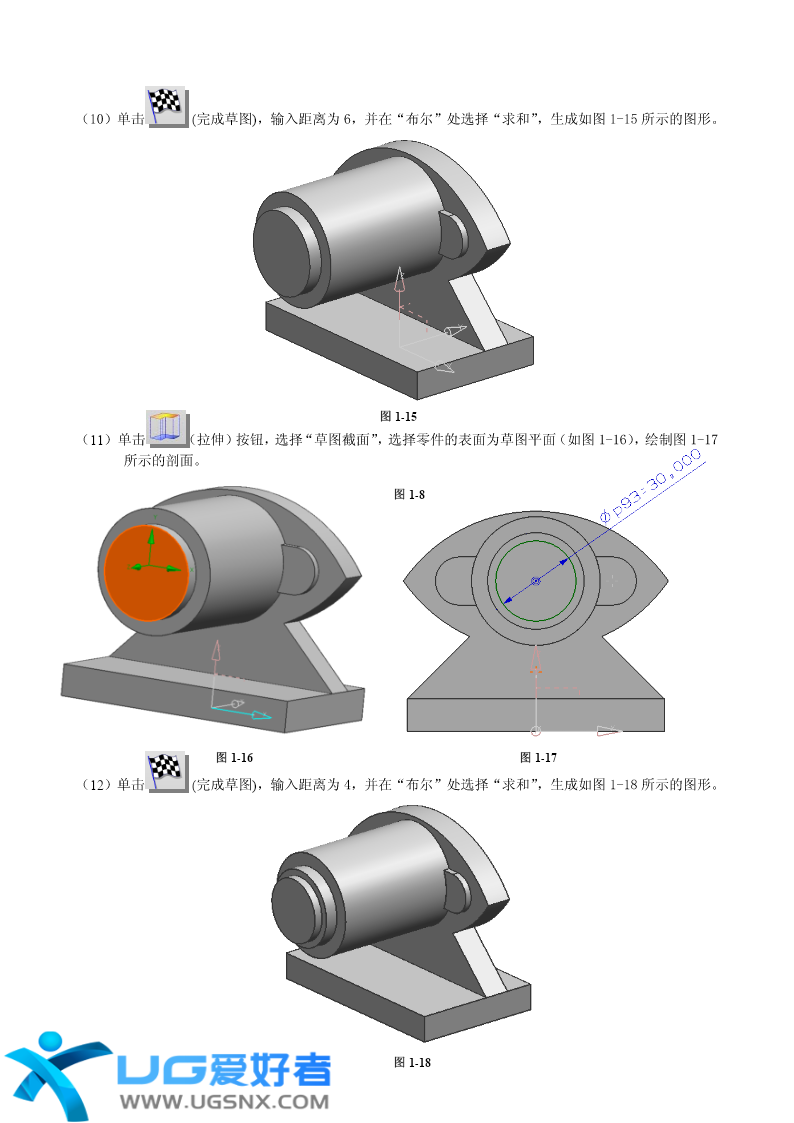

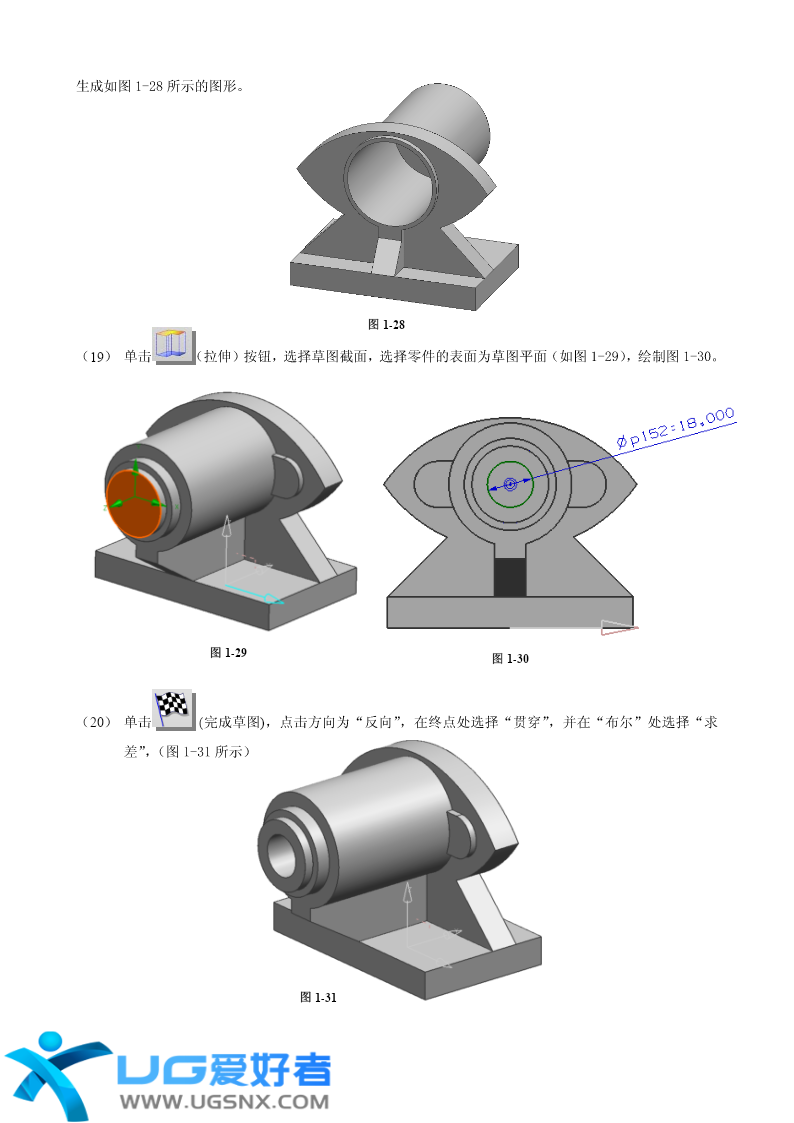

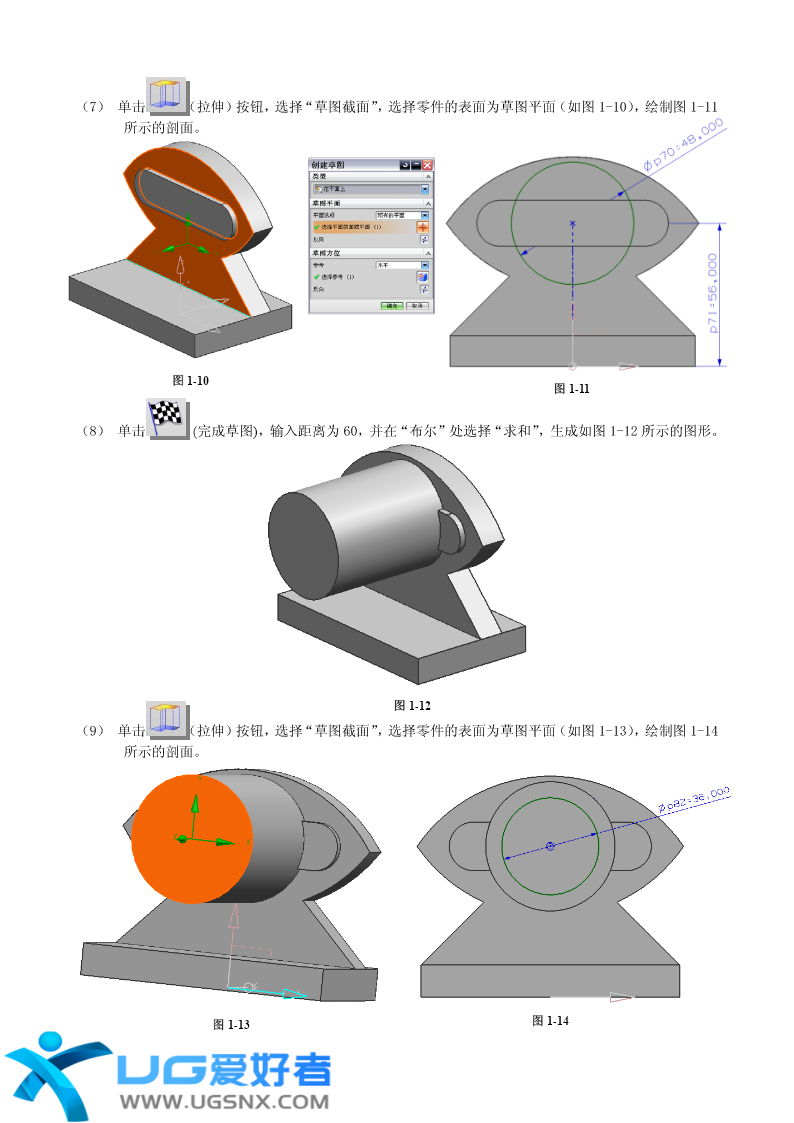

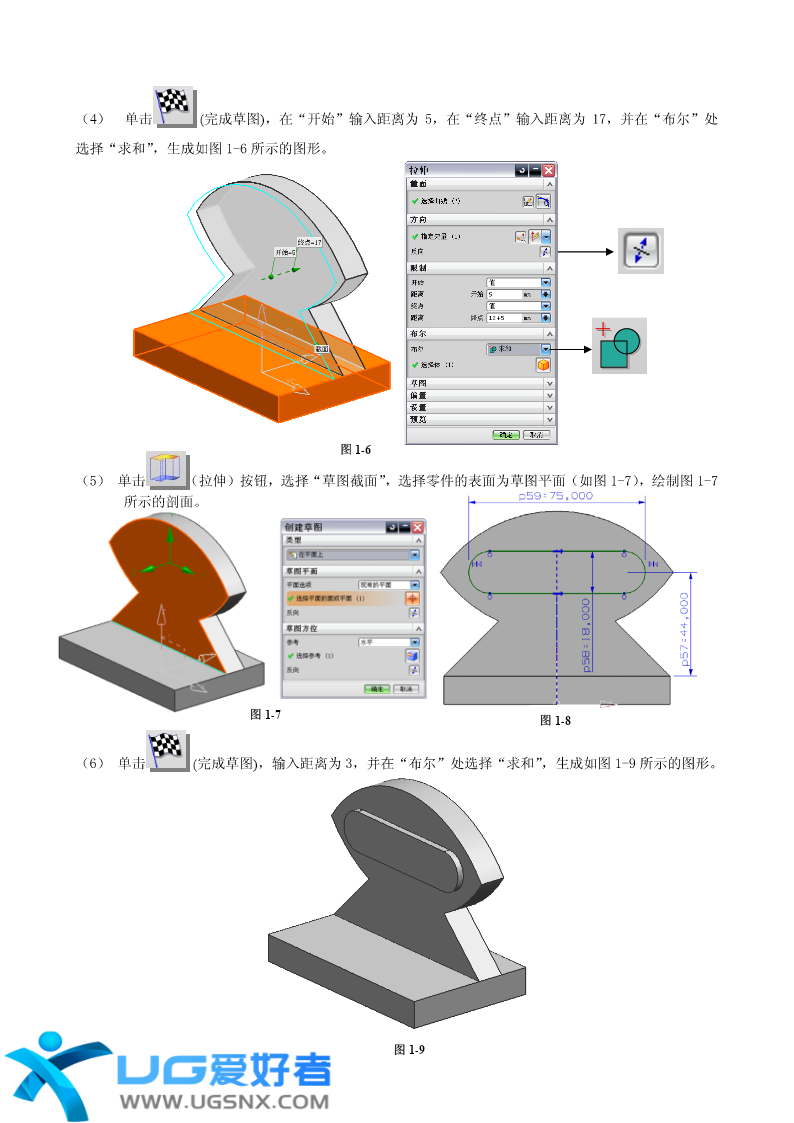

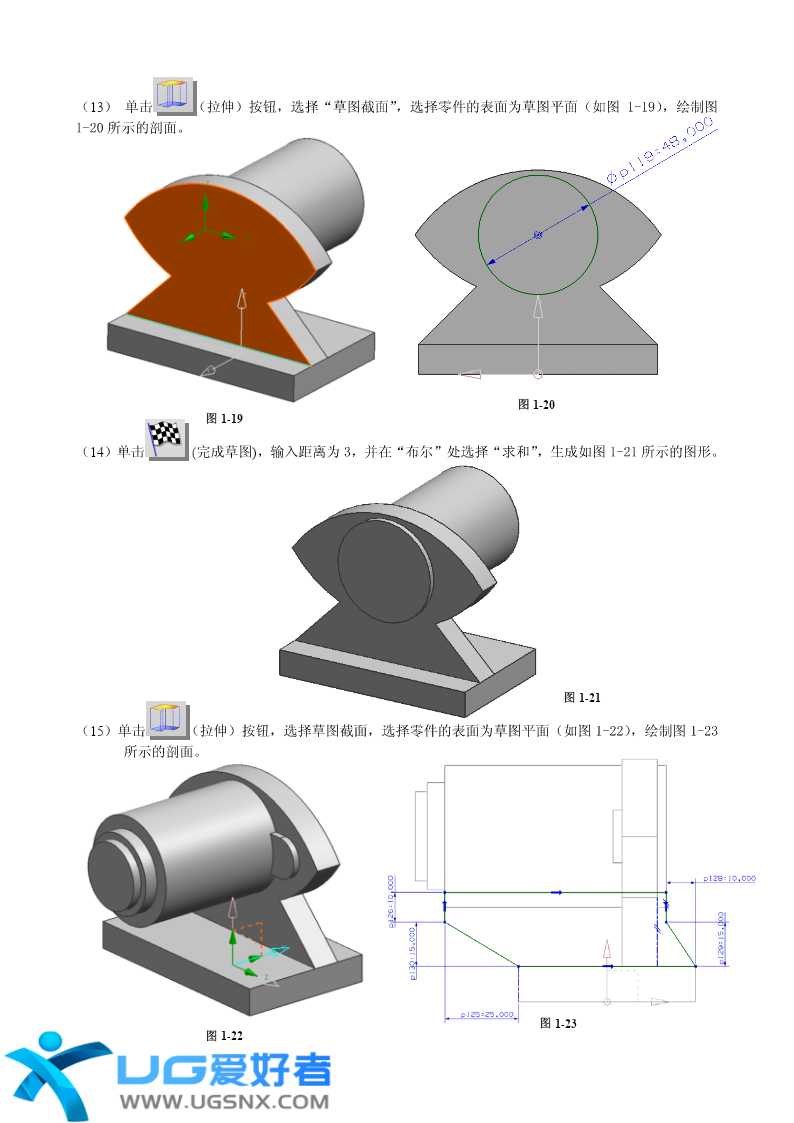

“缸体”的制作（1）单击（拉伸）按钮，选择“草图截面”（如图1-1），以默认方式进入草图空间，绘制图1-2所示的剖面。“中点”约束图1-2图1-1草图截面（2）单击(完成草图)，输入距离为12，生成如图1-3所示的图形。图1-3（3）单击（拉伸）按钮，选择“草图截面”，选择如图所示的平面为草图平面（如图1-4），绘制图1-5所示的剖面。“等半径”约束平面图1-4图1-4图1-5（4）单击(完成草图)，在“开始”输入距离为5，在“终点”输入距离为17，并在“布尔”处选择“求和”，生成如图1-6所示的图形。图1-6（5）单击（拉伸）按钮，选择“草图截面”，选择零件的表面为草图平面（如图1-7），绘制图1-7所示的剖面。图1-7图1-8（6）单击(完成草图)，输入距离为3，并在“布尔”处选择“求和”，生成如图1-9所示的图形。图1-9（7）单击（拉伸）按钮，选择“草图截面”，选择零件的表面为草图平面（如图1-10），绘制图1-11所示的剖面。图1-10图1-11（8）单击(完成草图)，输入距离为60，并在“布尔”处选择“求和”，生成如图1-12所示的图形。图1-12（9）单击（拉伸）按钮，选择“草图截面”，选择零件的表面为草图平面（如图1-13），绘制图1-14所示的剖面。图1-13图1-14（10）单击(完成草图)，输入距离为6，并在“布尔”处选择“求和”，生成如图1-15所示的图形。图1-15（11）单击（拉伸）按钮，选择“草图截面”，选择零件的表面为草图平面（如图1-16），绘制图1-17所示的剖面。图1-8图1-16图1-17（12）单击(完成草图)，输入距离为4，并在“布尔”处选择“求和”，生成如图1-18所示的图形。图1-18（13）单击（拉伸）按钮，选择“草图截面”，选择零件的表面为草图平面（如图1-19），绘制图1-20所示的剖面。图1-20图1-19（14）单击(完成草图)，输入距离为3，并在“布尔”处选择“求和”，生成如图1-21所示的图形。图1-21（15）单击（拉伸）按钮，选择草图截面，选择零件的表面为草图平面（如图1-22），绘制图1-23所示的剖面。图1-23图1-22（16）单击(完成草图)，选择“对称值”输入距离为6，并在“布尔”处选择“求和”，生成如图1-24所示的图形。图1-24（17）单击（拉伸）按钮，选择草图截面，选择零件的表面为草图平面（如图1-25），绘制图1-26所示的剖面。图1-26图1-25（18）单击(完成草图)，点击方向为“反向”，输入距离为65，并在“布尔”处选择“求差”，（图1-27所示）图1-27生成如图1-28所示的图形。图1-28（19）单击（拉伸）按钮，选择草图截面，选择零件的表面为草图平面（如图1-29），绘制图1-30。图1-29图1-30（20）单击(完成草图)，点击方向为“反向”，在终点处选择“贯穿”，并在“布尔”处选择“求差”，（图1-31所示）图1-31（21）单击（边倒圆）按钮，输入半径为12，选择两条要倒圆的边，然后点击（添加新设置）并输入半径为10，选择要倒圆的边。（如图1-32）。2×R=122×R=10图1-32
