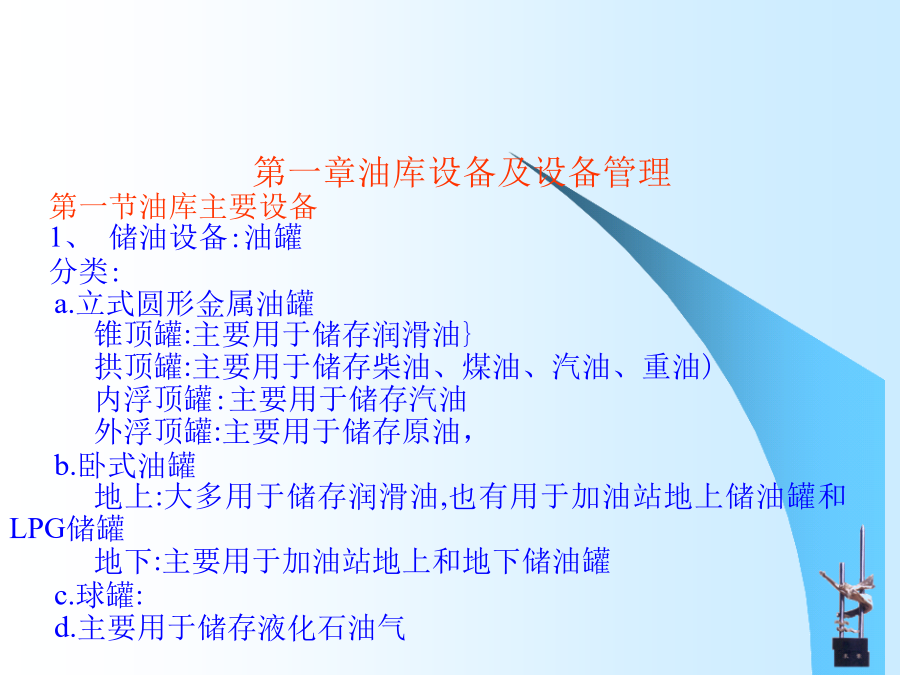

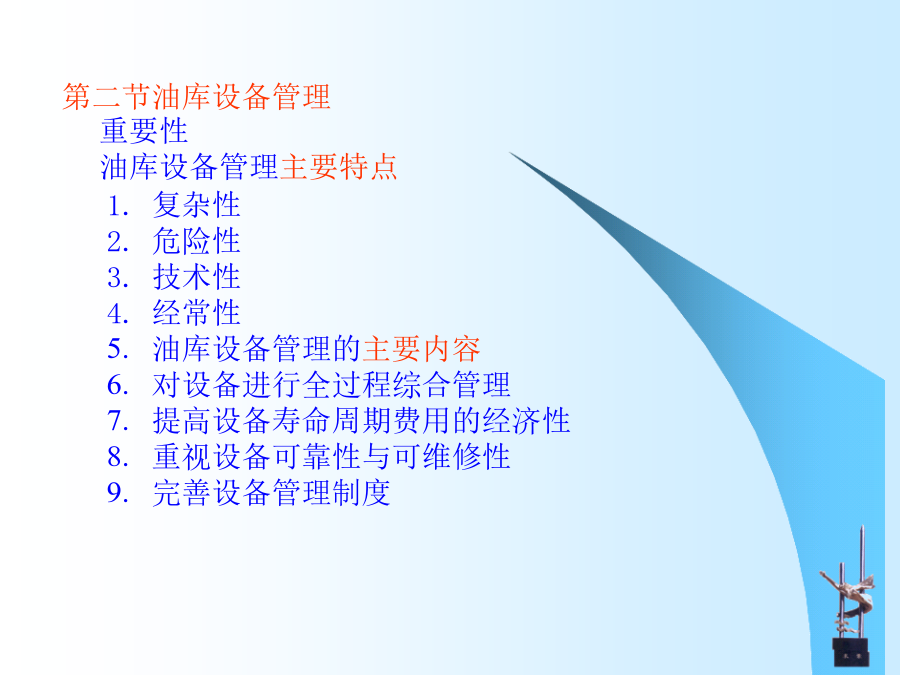

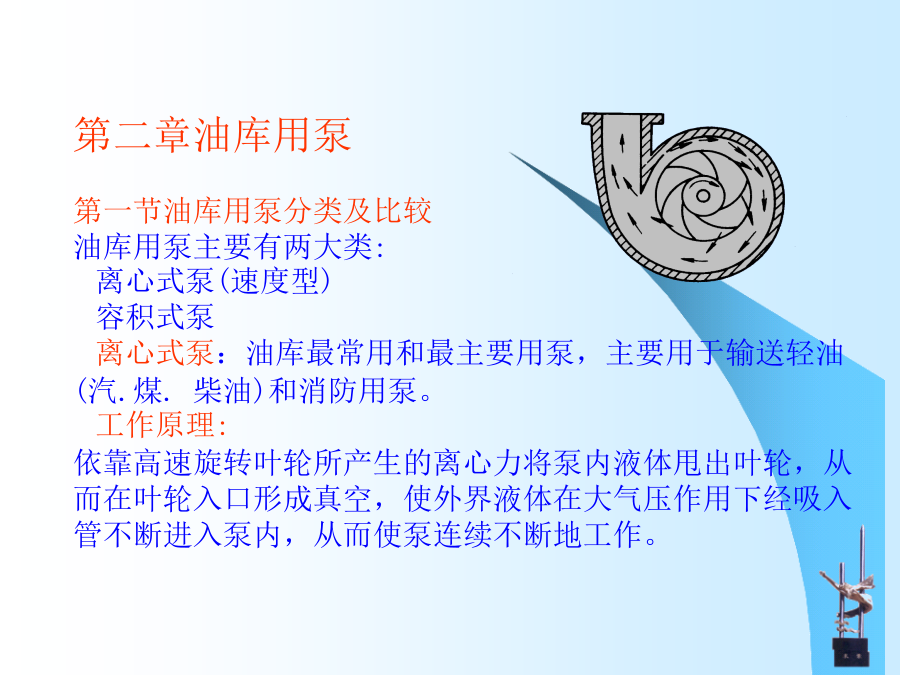

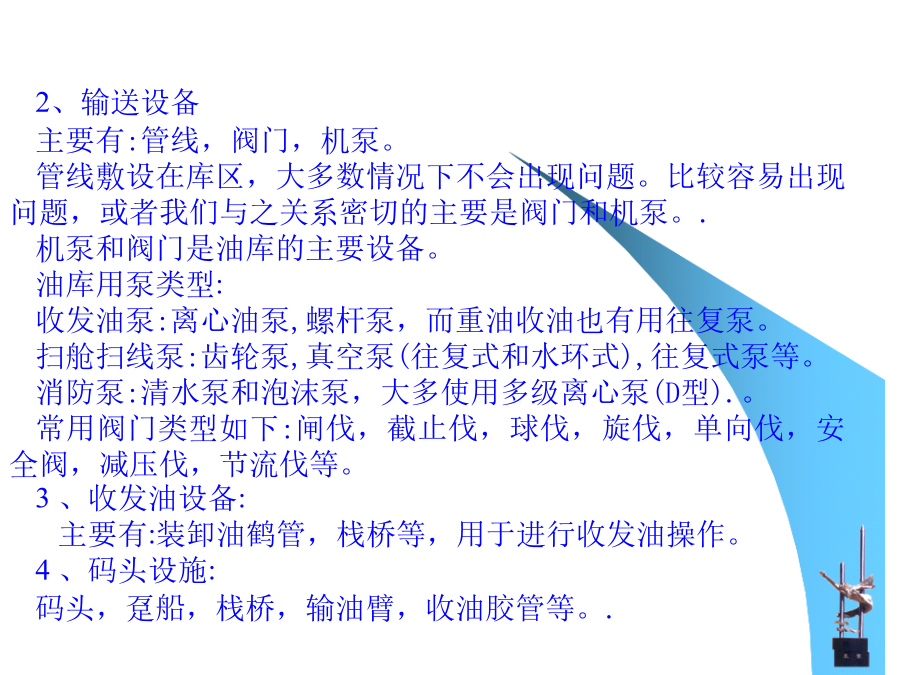

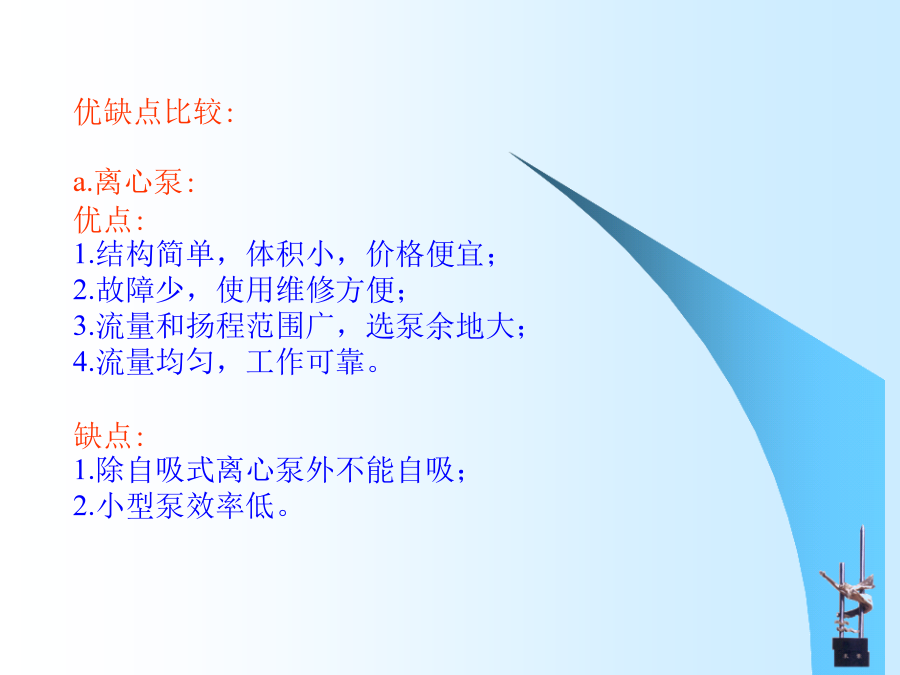

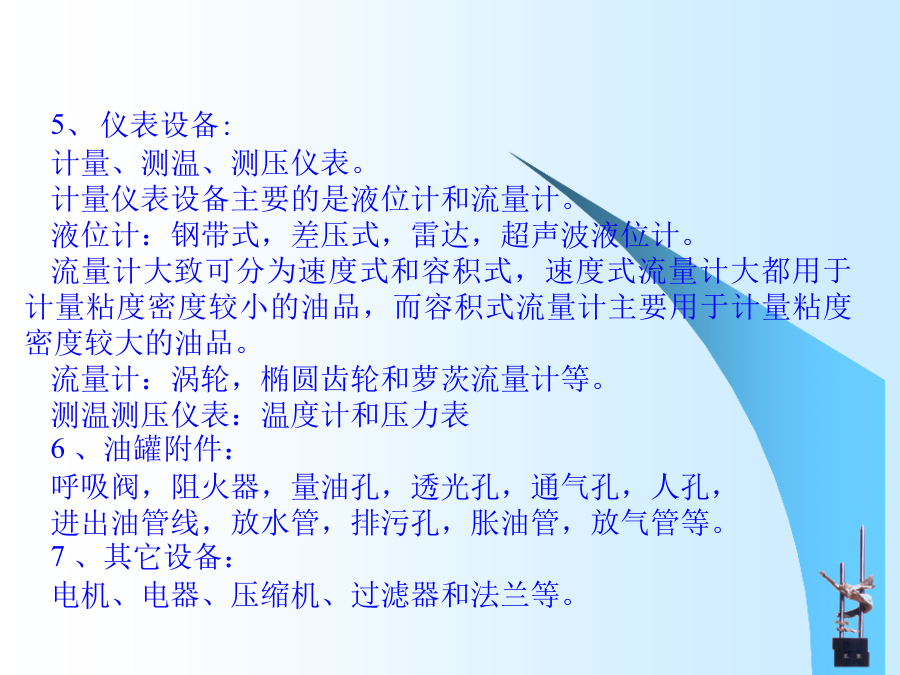

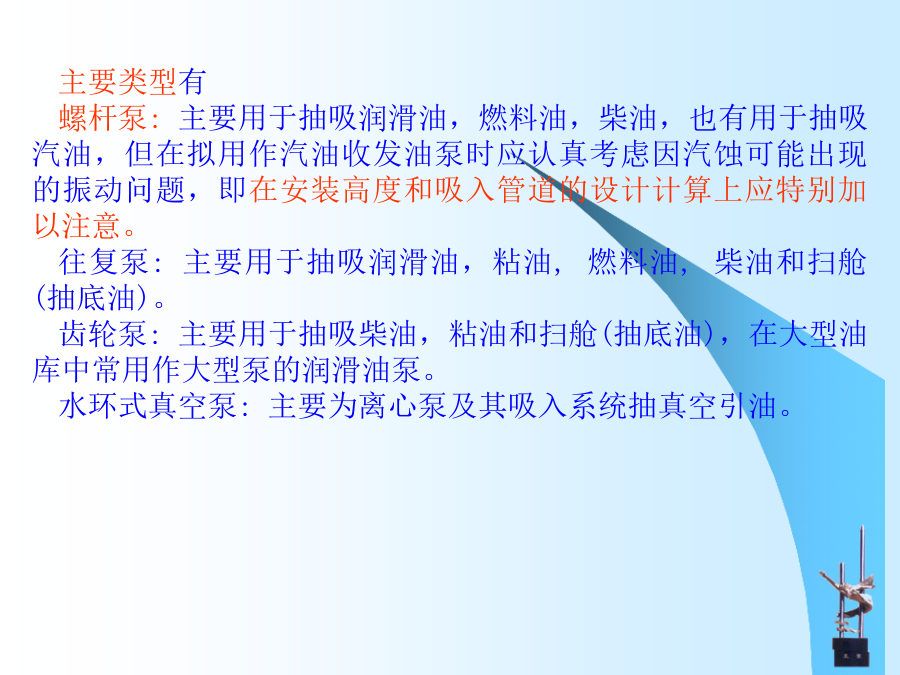

油库设备第一章油库设备及设备管理第一节油库主要设备1、储油设备:油罐分类:立式圆形金属油罐锥顶罐:主要用于储存润滑油}拱顶罐:主要用于储存柴油、煤油、汽油、重油)内浮顶罐:主要用于储存汽油外浮顶罐:主要用于储存原油，卧式油罐地上:大多用于储存润滑油,也有用于加油站地上储油罐和LPG储罐地下:主要用于加油站地上和地下储油罐球罐:主要用于储存液化石油气2、输送设备主要有:管线，阀门，机泵。管线敷设在库区，大多数情况下不会出现问题。比较容易出现问题，或者我们与之关系密切的主要是阀门和机泵。.机泵和阀门是油库的主要设备。油库用泵类型:收发油泵:离心油泵,螺杆泵，而重油收油也有用往复泵。扫舱扫线泵:齿轮泵,真空泵(往复式和水环式),往复式泵等。消防泵:清水泵和泡沫泵，大多使用多级离心泵(D型).。常用阀门类型如下:闸伐，截止伐，球伐，旋伐，单向伐，安全阀，减压伐，节流伐等。3、收发油设备:主要有:装卸油鹤管，栈桥等，用于进行收发油操作。4、码头设施:码头，趸船，栈桥，输油臂，收油胶管等。.5、仪表设备:计量、测温、测压仪表。计量仪表设备主要的是液位计和流量计。液位计：钢带式，差压式，雷达，超声波液位计。流量计大致可分为速度式和容积式，速度式流量计大都用于计量粘度密度较小的油品，而容积式流量计主要用于计量粘度密度较大的油品。流量计：涡轮，椭圆齿轮和萝茨流量计等。测温测压仪表：温度计和压力表6、油罐附件：呼吸阀，阻火器，量油孔，透光孔，通气孔，人孔，进出油管线，放水管，排污孔，胀油管，放气管等。7、其它设备：电机、电器、压缩机、过滤器和法兰等。第二节油库设备管理重要性油库设备管理主要特点复杂性危险性技术性经常性油库设备管理的主要内容对设备进行全过程综合管理提高设备寿命周期费用的经济性重视设备可靠性与可维修性完善设备管理制度第二章油库用泵第一节油库用泵分类及比较油库用泵主要有两大类:离心式泵(速度型)容积式泵离心式泵：油库最常用和最主要用泵，主要用于输送轻油(汽.煤.柴油)和消防用泵。工作原理:依靠高速旋转叶轮所产生的离心力将泵内液体甩出叶轮，从而在叶轮入口形成真空，使外界液体在大气压作用下经吸入管不断进入泵内，从而使泵连续不断地工作。主要类型有螺杆泵:主要用于抽吸润滑油，燃料油，柴油，也有用于抽吸汽油，但在拟用作汽油收发油泵时应认真考虑因汽蚀可能出现的振动问题，即在安装高度和吸入管道的设计计算上应特别加以注意。往复泵:主要用于抽吸润滑油，粘油,燃料油,柴油和扫舱(抽底油)。齿轮泵:主要用于抽吸柴油，粘油和扫舱(抽底油)，在大型油库中常用作大型泵的润滑油泵。水环式真空泵:主要为离心泵及其吸入系统抽真空引油。优缺点比较:a.离心泵:优点:1.结构简单，体积小，价格便宜；2.故障少，使用维修方便；3.流量和扬程范围广，选泵余地大；4.流量均匀，工作可靠。缺点:1.除自吸式离心泵外不能自吸；2.小型泵效率低。b螺杆泵:优点:1.具有自吸能力；2.结构简单，体积小；3.故障少，使用方便；4.流量和扬程范围广，效力高；5.工作平稳，流量均匀；6.既能输送粘油，也能输送轻油。缺点：1.价格高，另部件加工要求高；2.对输送介质要求很严，介质中不能含有固体颗粒，宜输送原油，汽油,柴油，煤油和润滑油。往复泵：优点:1.能自吸,常用于扫舱作业；2.允许吸上真空度大；3.效率高，泵效率可高达90％以上；4.能够输送粘油润滑油和轻油。缺点：1.振动大,流量不均匀，且流量范围小，通常只有每小时10～50m32.另部件多，故障多，检修困难。齿轮泵:优点：1.能自吸；2.结构简单，体积小；3.故障少，使用方便；4.流量较均匀；5.能够输送粘油。缺点：1.另部件加工要求高，价格贵；2.转速低,流量和扬程范围小，通常在每小时30m3以内；3.不宜输送轻油。第二节离心泵1.离心泵型号编制2.基本性能参数流量Q:单位时间泵排出的液体量，m3/h；e扬程H:单位质量液体经泵之后所获得的能量增值，m，主要用于提升液体和克服输送过程产生的各种摩阻损失:功率：包括有效功率和轴功率，kW；有效功率Ne:单位时间液体从泵获得的功，kW；轴功率N:单位时间电机传递给泵轴的功，kW；效率η:有效功率与轴功率之比，反映了泵能量的损失程度。泵效率主要包括：容积效率v：流量泄漏所造成的能量损失；水力效率H：流动阻力所造成的能量损失；机械效率m：轴承、密封填料和轮盘的摩擦损失。允许汽蚀余量和允许吸上真空度允许汽蚀余量[Δh]
