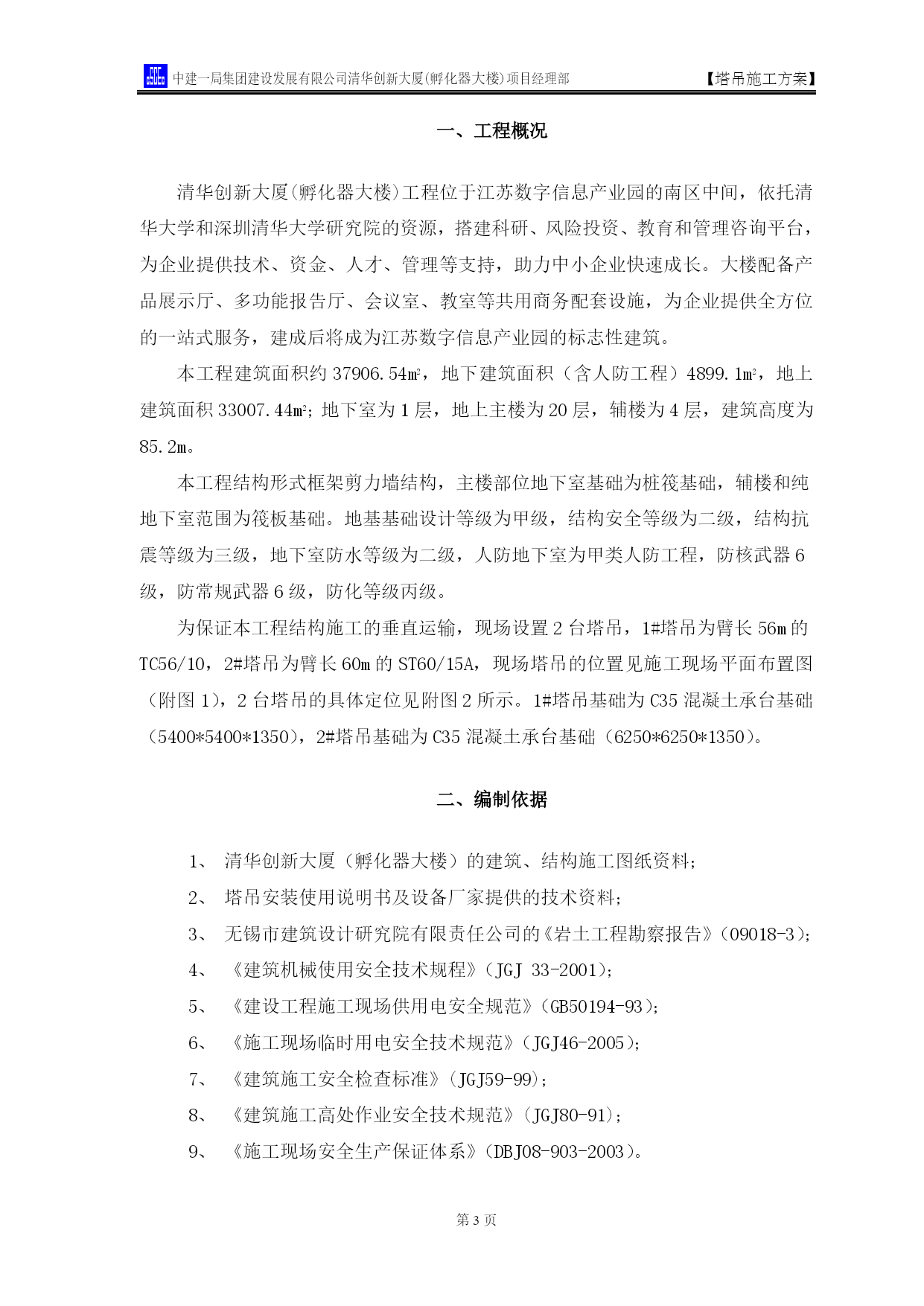

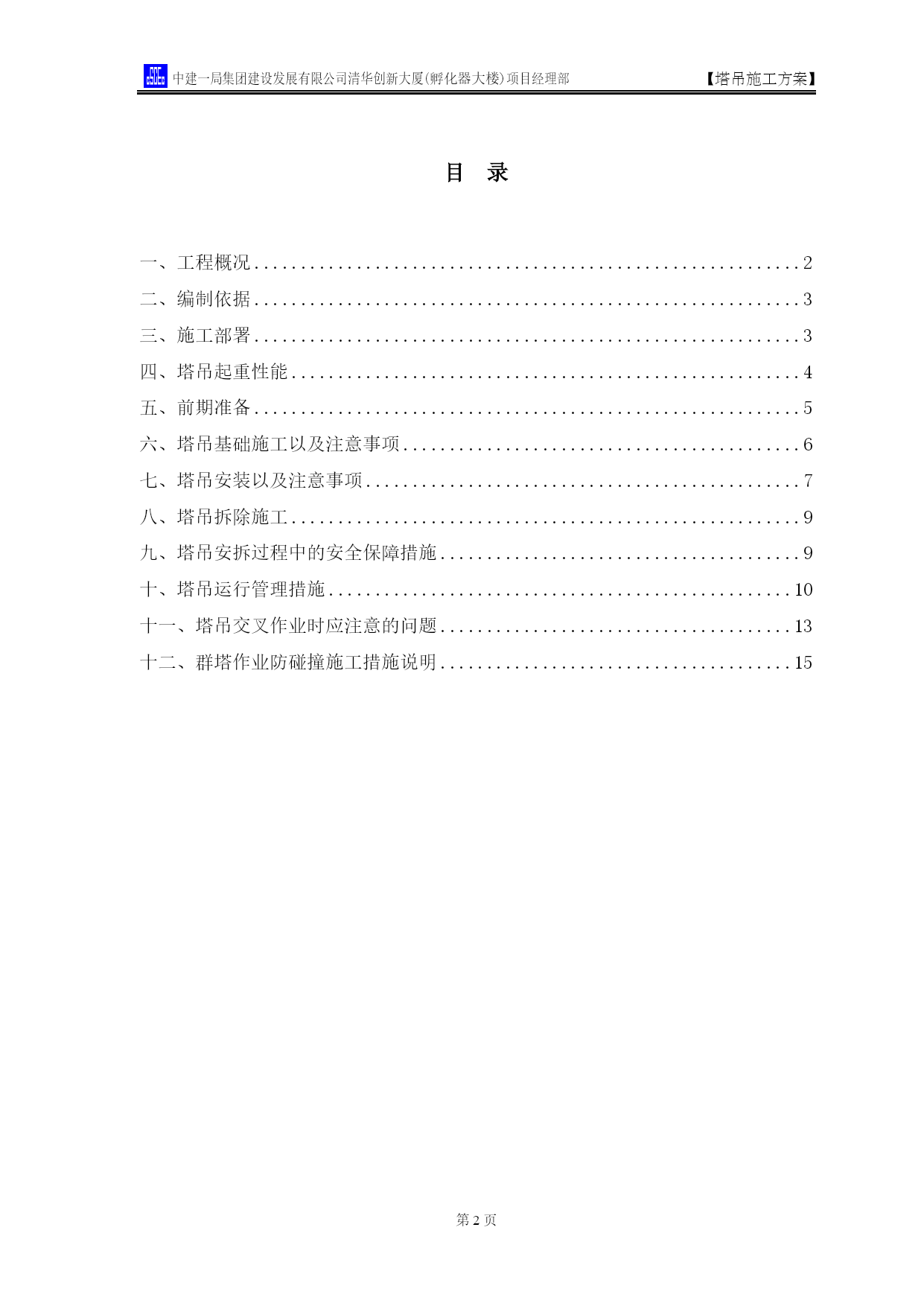

中建一局集团建设发展有限公司清华创新大厦(孵化器大楼)项目经理部【塔吊施工方案】PAGE1第PAGE17页审批：审核：编制：中建一局集团建设发展有限公司清华创新大厦(孵化器大楼)项目经理部2010年3月目录TOC\o"1-3"\h\z\uHYPERLINK\l"_Toc256762079"一、工程概况PAGEREF_Toc256762079\h2HYPERLINK\l"_Toc256762080"二、编制依据PAGEREF_Toc256762080\h3HYPERLINK\l"_Toc256762081"三、施工部署PAGEREF_Toc256762081\h3HYPERLINK\l"_Toc256762082"四、塔吊起重性能PAGEREF_Toc256762082\h4HYPERLINK\l"_Toc256762083"五、前期准备PAGEREF_Toc256762083\h5HYPERLINK\l"_Toc256762084"六、塔吊基础施工以及注意事项PAGEREF_Toc256762084\h6HYPERLINK\l"_Toc256762085"七、塔吊安装以及注意事项PAGEREF_Toc256762085\h7HYPERLINK\l"_Toc256762086"八、塔吊拆除施工PAGEREF_Toc256762086\h9HYPERLINK\l"_Toc256762087"九、塔吊安拆过程中的安全保障措施PAGEREF_Toc256762087\h9HYPERLINK\l"_Toc256762088"十、塔吊运行管理措施PAGEREF_Toc256762088\h10HYPERLINK\l"_Toc256762089"十一、塔吊交叉作业时应注意的问题PAGEREF_Toc256762089\h13HYPERLINK\l"_Toc256762090"十二、群塔作业防碰撞施工措施说明PAGEREF_Toc256762090\h15一、工程概况清华创新大厦(孵化器大楼)工程位于江苏数字信息产业园的南区中间，依托清华大学和深圳清华大学研究院的资源，搭建科研、风险投资、教育和管理咨询平台，为企业提供技术、资金、人才、管理等支持，助力中小企业快速成长。大楼配备产品展示厅、多功能报告厅、会议室、教室等共用商务配套设施，为企业提供全方位的一站式服务，建成后将成为江苏数字信息产业园的标志性建筑。本工程建筑面积约37906.54m2，地下建筑面积（含人防工程）4899.1m2，地上建筑面积33007.44m2；地下室为1层，地上主楼为20层，辅楼为4层，建筑高度为85.2m。本工程结构形式框架剪力墙结构，主楼部位地下室基础为桩筏基础，辅楼和纯地下室范围为筏板基础。地基基础设计等级为甲级，结构安全等级为二级，结构抗震等级为三级，地下室防水等级为二级，人防地下室为甲类人防工程，防核武器6级，防常规武器6级，防化等级丙级。为保证本工程结构施工的垂直运输，现场设置2台塔吊，1#塔吊为臂长56m的TC56/10，2#塔吊为臂长60m的ST60/15A，现场塔吊的位置见施工现场平面布置图（附图1），2台塔吊的具体定位见附图2所示。1#塔吊基础为C35混凝土承台基础（5400*5400*1350），2#塔吊基础为C35混凝土承台基础（6250*6250*1350）。二、编制依据清华创新大厦（孵化器大楼）的建筑、结构施工图纸资料；塔吊安装使用说明书及设备厂家提供的技术资料；无锡市建筑设计研究院有限责任公司的《岩土工程勘察报告》（09018-3）；《建筑机械使用安全技术规程》（JGJ33-2001）；《建设工程施工现场供用电安全规范》（GB50194-93）；《施工现场临时用电安全技术规范》（JGJ46-2005）；《建筑施工安全检查标准》(JGJ59-99)；《建筑施工高处作业安全技术规范》(JGJ80-91)；《施工现场安全生产保证体系》（DBJ08-903-2003）。10、无锡工业建筑设计研究院有限公司设计的清华创新大厦（孵化器大楼）塔吊基础计算书和塔吊基础图纸。三、施工部署（一）总体要求因现场场地较小且2台塔吊全部布置在地下室底板外和基坑内，塔吊安装时汽车吊须到基坑底进行安装。为了保证汽车吊和运输塔吊部件车辆进入坑下，土方开挖时须保留基坑东北部的坡道（宽度不小于6m，转弯半径不小于16m，坡度不大于1：5），在塔吊
