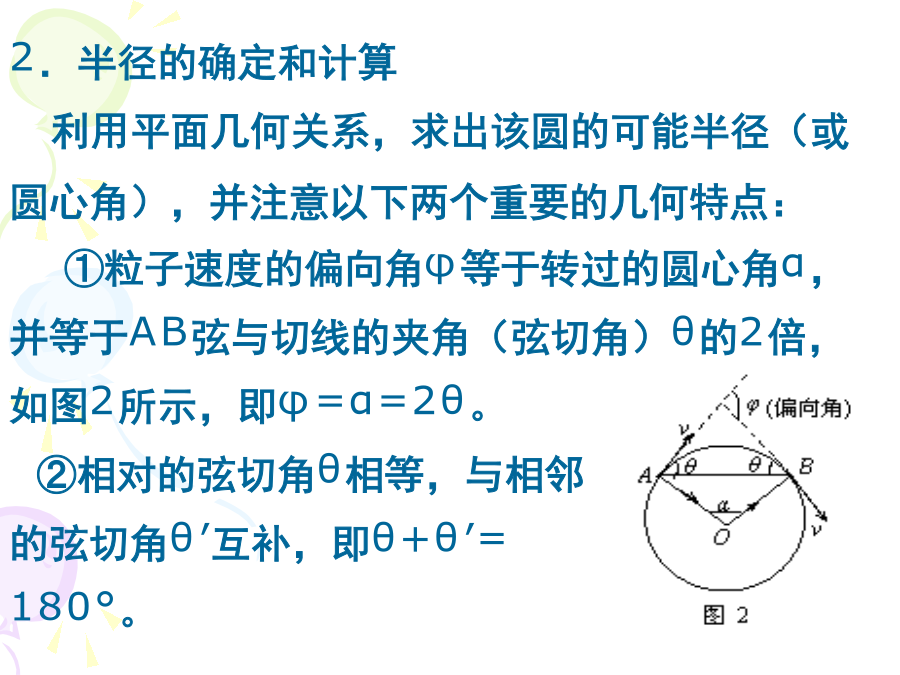

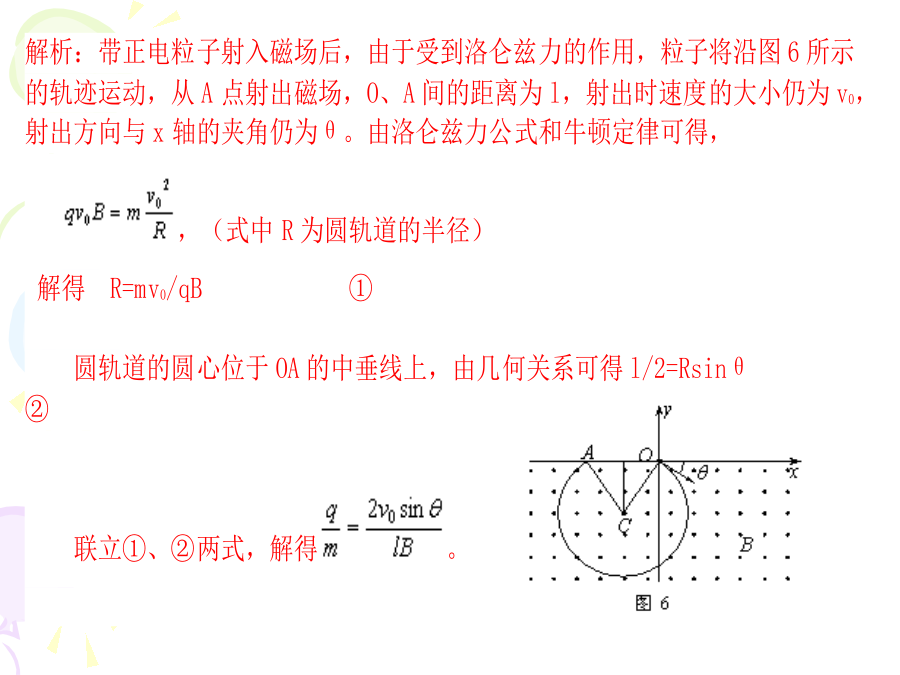

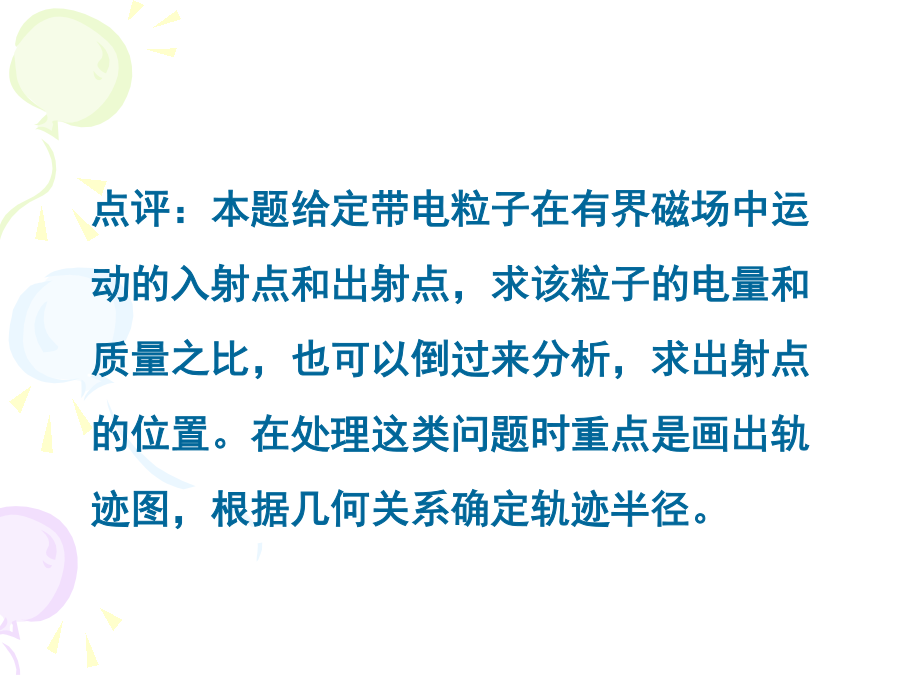

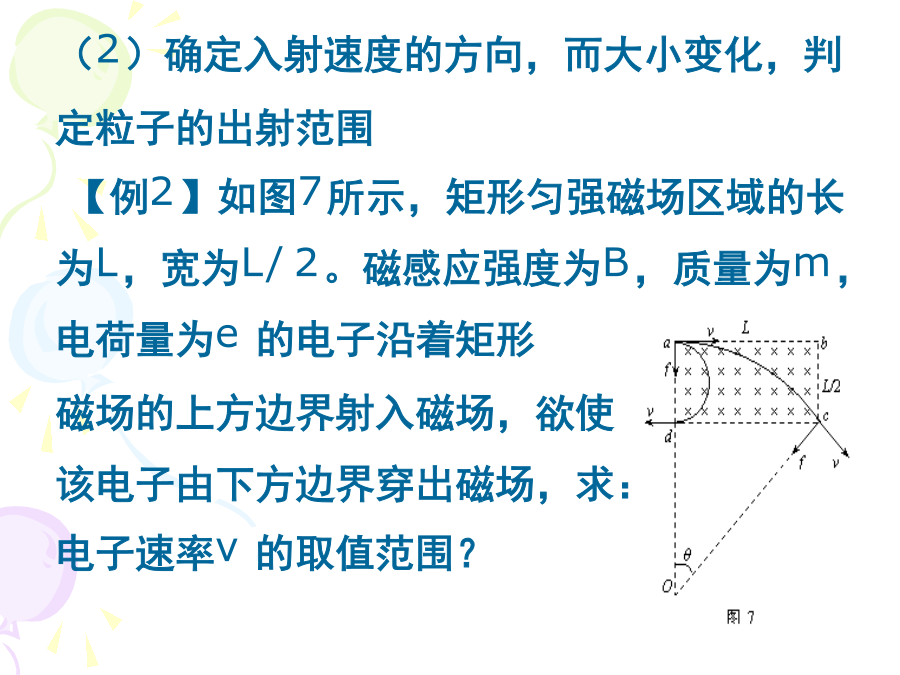

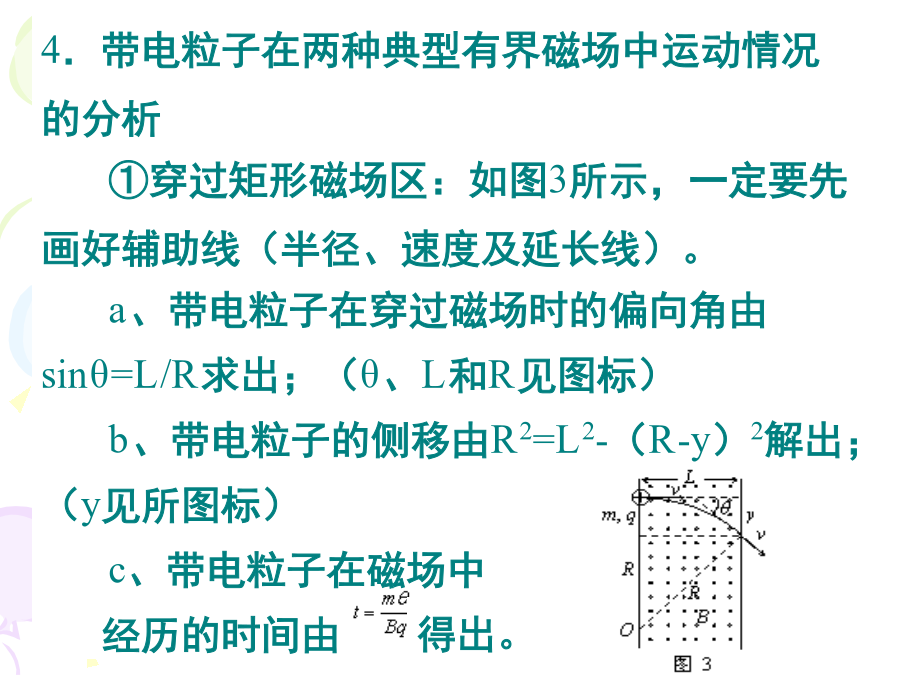

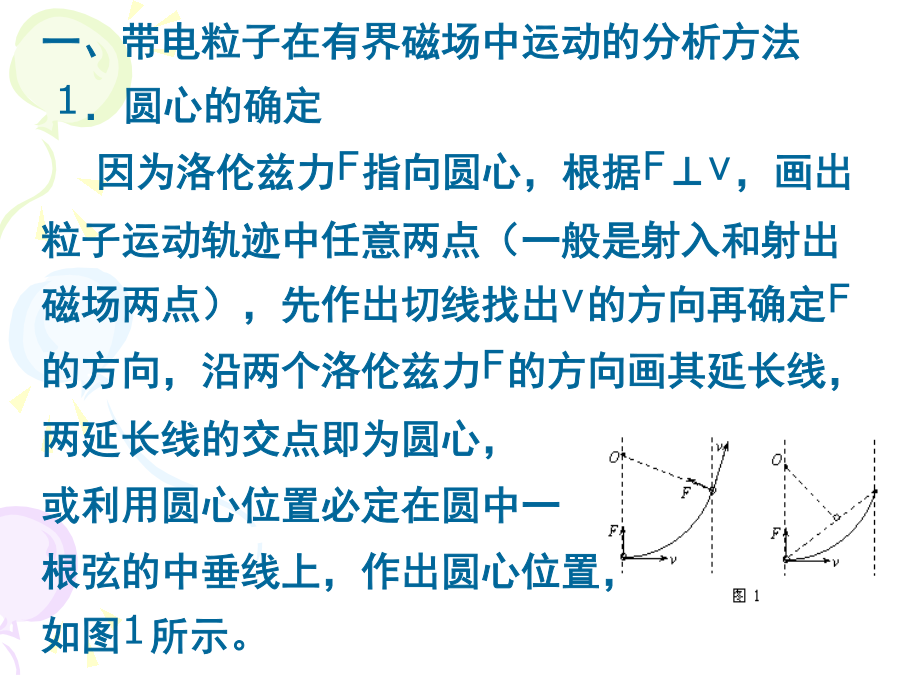

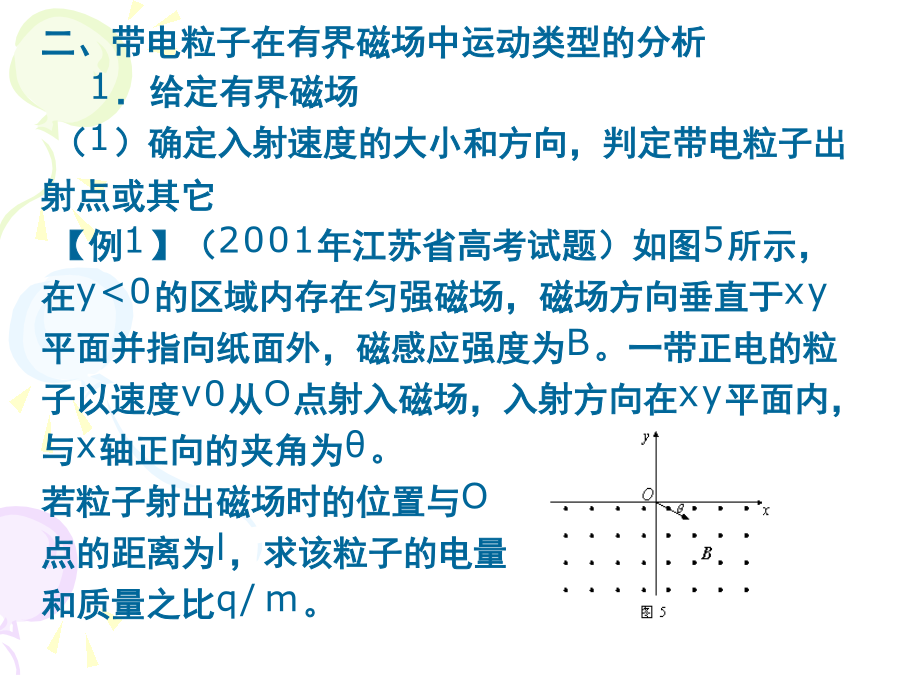

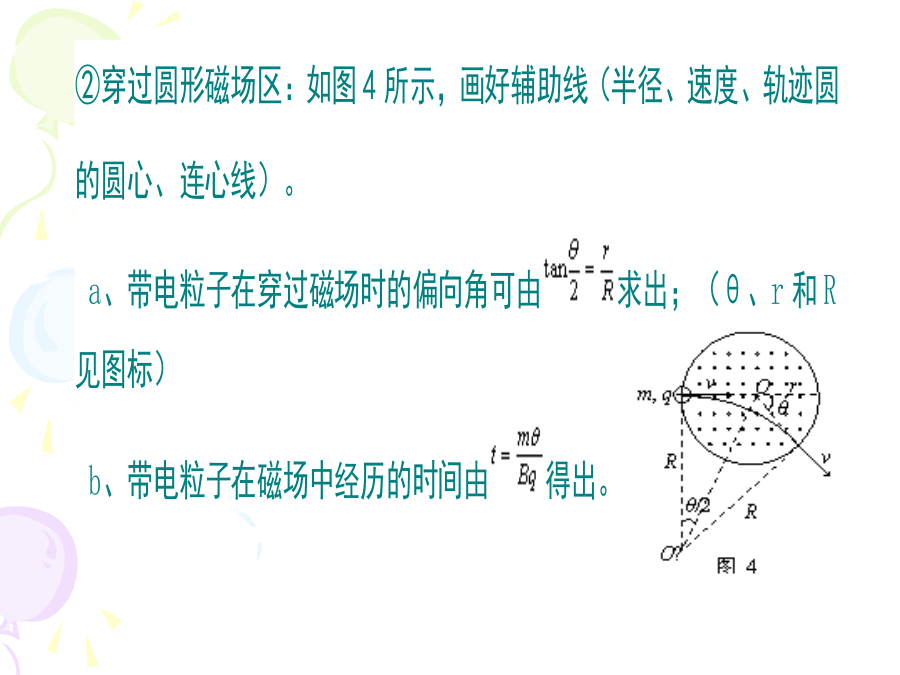

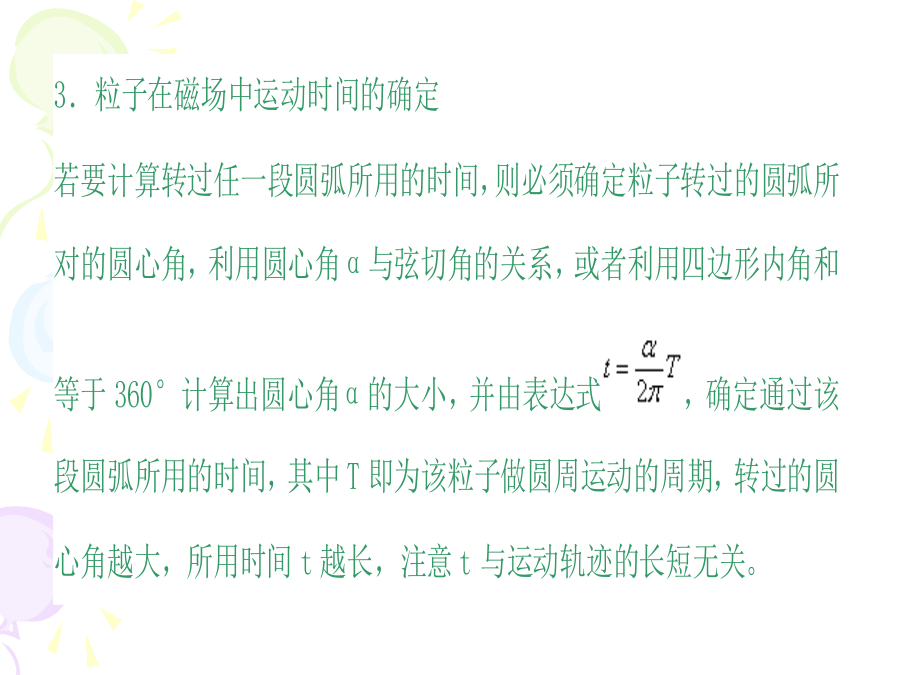

带电粒子在磁场中运动的临界问题一、带电粒子在有界磁场中运动的分析方法1．圆心的确定因为洛伦兹力F指向圆心，根据F⊥v，画出粒子运动轨迹中任意两点（一般是射入和射出磁场两点），先作出切线找出v的方向再确定F的方向，沿两个洛伦兹力F的方向画其延长线，两延长线的交点即为圆心，或利用圆心位置必定在圆中一根弦的中垂线上，作出圆心位置，如图1所示。2．半径的确定和计算利用平面几何关系，求出该圆的可能半径（或圆心角），并注意以下两个重要的几何特点：①粒子速度的偏向角φ等于转过的圆心角α，并等于AB弦与切线的夹角（弦切角）θ的2倍，如图2所示，即φ=α=2θ。②相对的弦切角θ相等，与相邻的弦切角θ′互补，即θ+θ′=180°。4．带电粒子在两种典型有界磁场中运动情况的分析①穿过矩形磁场区：如图3所示，一定要先画好辅助线（半径、速度及延长线）。a、带电粒子在穿过磁场时的偏向角由sinθ=L/R求出；（θ、L和R见图标）b、带电粒子的侧移由R2=L2-（R-y）2解出；（y见所图标）c、带电粒子在磁场中经历的时间由二、带电粒子在有界磁场中运动类型的分析1．给定有界磁场（1）确定入射速度的大小和方向，判定带电粒子出射点或其它【例1】（2001年江苏省高考试题）如图5所示，在y<0的区域内存在匀强磁场，磁场方向垂直于xy平面并指向纸面外，磁感应强度为B。一带正电的粒子以速度v0从O点射入磁场，入射方向在xy平面内，与x轴正向的夹角为θ。若粒子射出磁场时的位置与O点的距离为l，求该粒子的电量和质量之比q/m。点评：本题给定带电粒子在有界磁场中运动的入射点和出射点，求该粒子的电量和质量之比，也可以倒过来分析，求出射点的位置。在处理这类问题时重点是画出轨迹图，根据几何关系确定轨迹半径。（2）确定入射速度的方向，而大小变化，判定粒子的出射范围【例2】如图7所示，矩形匀强磁场区域的长为L，宽为L/2。磁感应强度为B，质量为m，电荷量为e的电子沿着矩形磁场的上方边界射入磁场，欲使该电子由下方边界穿出磁场，求：电子速率v的取值范围？点评：本题给定带电粒子在有界磁场中运动的入射速度的方向，由于入射速度的大小发生改变，从而改变了该粒子运动轨迹半径，导致粒子的出射点位置变化。在处理这类问题时重点是画出临界状态粒子运动的轨迹图，再根据几何关系确定对应的轨迹半径，最后求解临界状态的速率。（3）确定入射速度的大小，而方向变化，判定粒子的出射范围【例3】（2004年广东省高考试题）如图8所示，真空室内存在匀强磁场，磁场方向垂直于纸面向里，磁感应强度的大小B=0．60T，磁场内有一块平面感光板ab，板面与磁场方向平行，在距ab的距离l=16cm处，有一个点状的α放射源S，它向各个方向发射α粒子，α粒子的速度都是v=3．0×106m/s，已知α粒子的电荷与质量之比q/m=5．0×107C/kg，现只考虑在图纸平面中运动的α粒子，求ab上被α粒子打中的区域的长度。点评：本题给定带电粒子在有界磁场中运动的入射速度的大小，其对应的轨迹半径也就确定了。但由于入射速度的方向发生改变，从而改变了该粒子运动轨迹图，导致粒子的出射点位置变化。在处理这类问题时重点是画出临界状态粒子运动的轨迹图（对应的临界状态的速度的方向），再利用轨迹半径与几何关系确定对应的出射范围。2．给定动态有界磁场（1）确定入射速度的大小和方向，判定粒子出射点的位置【例4】（2006年天津市理综试题）在以坐标原点O为圆心、半径为r的圆形区域内，存在磁感应强度大小为B、方向垂直于纸面向里的匀强磁场，如图10所示。一个不计重力的带电粒子从磁场边界与x轴的交点A处以速度v沿-x方向射入磁场，恰好从磁场边界与y轴的交点C处沿+y方向飞出。（1）请判断该粒子带何种电荷，并求出其比荷q/m；（2）若磁场的方向和所在空间范围不变，而磁感应强度的大小变为B′，该粒子仍从A处以相同的速度射入磁场，但飞出磁场时的速度方向相对于入射方向改变了60°角，求磁感应强度B′多大？此次粒子在磁场中运动所用时间t是多少？点评：本题给定带电粒子在有界磁场中运动的入射速度的大小和方向，但由于有界磁场发生改变（包括磁感应强度的大小或方向的改变），从而改变了该粒子在有界磁场中运动的轨迹图，导致粒子的出射点位置变化。在处理这类问题时重点是画出磁场发生改变后粒子运动的轨迹图，再利用轨迹半径与几何关系确定对应的出射点的位置。（2）确定入射速度和出射速度的大小和方向，判定动态有界磁场的边界位置【例5】（1994年全国高考试题）如图12所示，一带电质点，质量为m，电量为q，以平行于Ox轴的速度v从y轴上的a点射入图中第一象限所示的区域。为了使该质点能从x轴上的b点以垂直于Ox轴的速度v射出，可在
