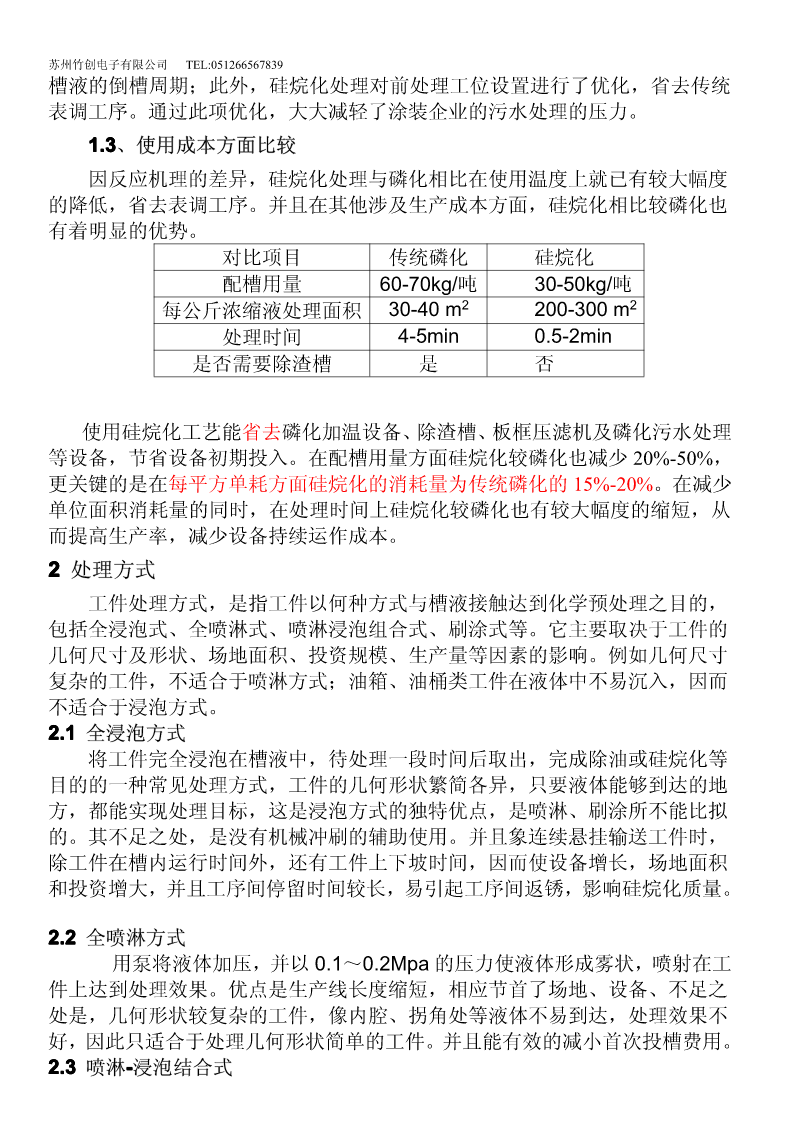

苏州竹创电子有限公司TEL:051266567839新型环保磷化液硅烷皮膜剂经我公司技术研发团队，不断的刻苦攻关，终于于近期成功研发了可替代传统磷化液的新型环保磷化液----硅烷皮膜剂。硅烷皮膜剂是以有机硅烷水溶液为主要成分对金属或非金属材料进行表面处理的过程。目前在涂装行业，涂装前的表面处理以传统磷化为主，硅烷处理与传统磷化相比具有以下多个优点：无有害重金属离子，不含磷，无需加温且硅烷处理过程不产生沉渣，处理时间短，控制简便。可省去表调工序，槽液可重复使用。有效提高油漆对基材的附着力。可共线处理铁板、镀锌板、铝板等多种基材1硅烷与传统磷化比较：1.1工序比较硅烷化处理对传统磷化处理在操作工艺上有所改进，在工艺过程方面现有磷化处理线无需改造即可投入硅烷化生产。传统磷化预脱脂----脱脂----水洗----水洗----表调----磷化----水洗----水洗硅烷化预脱脂----脱脂----硅烷化----水洗由此可见，硅烷化处理与磷化处理相比较可省去表调及磷化后的水洗工序。因硅烷化处理时间短，因此在原有磷化生产线上无需设备改造，只需调整部分槽位功能即可进行硅烷化处理：（1）对于悬链输送方式改造，可将①预脱脂、②脱脂、④水洗、保留；③水洗改为脱脂槽；⑤表调、⑥磷化改为水洗槽；⑦水洗改为硅烷化处理；⑧备用。在改换槽位功能的同时提高链速进行生产，以加快前处理生产节拍，提高生产率。1.2处理条件方面比较传统磷化处理因沉渣、含磷及磷化后废水等环保问题，一直是各涂装生产企业为之困扰的问题。随着国家对环保及节能减排的重视程度不断提高，在未来时间里，涂装行业的环保及能耗问题会越来突出。硅烷技术的推出，对于整个涂装行业的前处理环保及节能降耗问题，进行了革命性的改善。对比项目传统磷化硅烷化使用温度35-40℃常温处理过程是否产生沉渣有无倒槽周期3-6个月6-12个月是否需要表调有无在使用温度方面，由于硅烷成膜过程为常温化学反应，因此在日常使用中槽液无需加热即可达到理想处理效果。硅烷化反应中无沉淀反应，所以在日常处理中不产生沉渣，消除了前处理工序中的固体废物处理问题并有效地延长了苏州竹创电子有限公司TEL:051266567839槽液的倒槽周期；此外，硅烷化处理对前处理工位设置进行了优化，省去传统表调工序。通过此项优化，大大减轻了涂装企业的污水处理的压力。1.3、使用成本方面比较因反应机理的差异，硅烷化处理与磷化相比在使用温度上就已有较大幅度的降低，省去表调工序。并且在其他涉及生产成本方面，硅烷化相比较磷化也有着明显的优势。对比项目传统磷化硅烷化配槽用量60-70kg/吨30-50kg/吨每公斤浓缩液处理面积30-40m2200-300m2处理时间4-5min0.5-2min是否需要除渣槽是否使用硅烷化工艺能省去磷化加温设备、除渣槽、板框压滤机及磷化污水处理等设备，节省设备初期投入。在配槽用量方面硅烷化较磷化也减少20%-50%，更关键的是在每平方单耗方面硅烷化的消耗量为传统磷化的15%-20%。在减少单位面积消耗量的同时，在处理时间上硅烷化较磷化也有较大幅度的缩短，从而提高生产率，减少设备持续运作成本。2处理方式工件处理方式，是指工件以何种方式与槽液接触达到化学预处理之目的，包括全浸泡式、全喷淋式、喷淋浸泡组合式、刷涂式等。它主要取决于工件的几何尺寸及形状、场地面积、投资规模、生产量等因素的影响。例如几何尺寸复杂的工件，不适合于喷淋方式；油箱、油桶类工件在液体中不易沉入，因而不适合于浸泡方式。2.1全浸泡方式将工件完全浸泡在槽液中，待处理一段时间后取出，完成除油或硅烷化等目的的一种常见处理方式，工件的几何形状繁简各异，只要液体能够到达的地方，都能实现处理目标，这是浸泡方式的独特优点，是喷淋、刷涂所不能比拟的。其不足之处，是没有机械冲刷的辅助使用。并且象连续悬挂输送工件时，除工件在槽内运行时间外，还有工件上下坡时间，因而使设备增长，场地面积和投资增大，并且工序间停留时间较长，易引起工序间返锈，影响硅烷化质量。2.2全喷淋方式用泵将液体加压，并以0.1～0.2Mpa的压力使液体形成雾状，喷射在工件上达到处理效果。优点是生产线长度缩短，相应节首了场地、设备、不足之处是，几何形状较复杂的工件，像内腔、拐角处等液体不易到达，处理效果不好，因此只适合于处理几何形状简单的工件。并且能有效的减小首次投槽费用。2.3喷淋-浸泡结合式苏州竹创电子有限公司TEL:051266567839喷淋-浸泡结合式，一般是在某道工序时，工件先是喷淋，然后入槽浸泡，出槽后再喷淋，所有的喷淋、浸泡均是同一槽液。这种结合方式即保留
