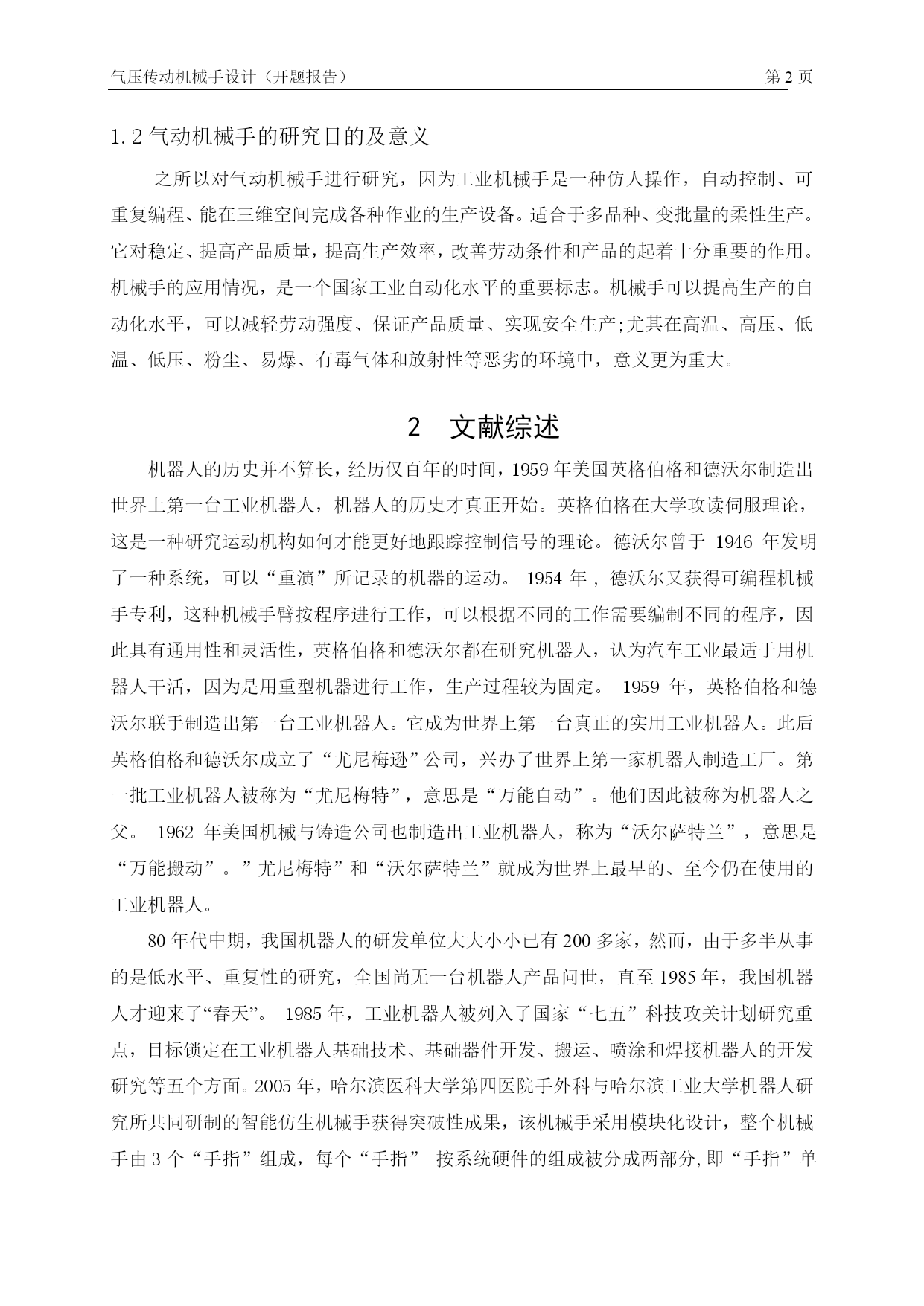

PAGE第PAGE5页气压传动机械手设计（开题报告）气压传动机械手设计机械设计0809（08531521）宋春锋研究背景1.1气动机械手的研究现状气动技术经历了一个漫长的发展过程，随着气动伺服技术走出实验室，气动技术及气动机械手迎来了崭新的春天。目前在世界上形成了以日本、美国和欧盟气动技术、气动机械手三足鼎立的局面。我国对气动技术和气动机械手的研究与应用都比较晚，但随着投入力度和研发力度的加大，我国自主研制的许多气动机械手已经在汽车等行业为国家的发展进步发挥着重要作用。随着微电子技术的迅速发展和机械加工工艺水平的提高及现代控制理论的应用，为研究高性能的气动机械手奠定了坚实的物质技术基础。气压传动系统使用安全、可靠，可以在高温、震动、易燃、易爆、多尘埃、强磁、辐射等恶劣环境下工作[6]。而气动机械手作为机械手的一种，它具有结构简单、重量轻、动作迅速、平稳、可靠、节能和不污染环境、容易实现无级调速、易实现过载保护、易实现复杂的动作等优点[7-9]。所以，气动机械手被广泛应用于汽车制造业、半导体及家电行业、化肥和化工[10]，食品和药品的包装[7,11-12]、精密仪器和军事上[13-15]。近年来，随着气动技术应用领域的不断拓展，气动机械手在各种自动化生产线上被广泛应用，在提高企业生产效率，保障产品质量等方面发挥了积极的作用。目前，气动机械手、柔性自动生产线迅速发展，同时对气动技术也提出了更多更高的要求，尤其是微电子技术的引入，促进了电气比例伺服技术的发展。现代控制理论的发展，使气动技术从开关控制进入闭环比例伺服控制，控制精度不断提高；由于气动脉宽调制技术具有结构简单、抗污染能力强和成本低廉等特点，国内外都在大力开发研究[1]。从相关行业统计资料来看，近30多年来，气动行业发展很快。20世纪70年代，液压与气动元件的产值比约为9:1，而30多年后的今天，在工业技术发达的欧美、日本等国家，该比例已达到6:4，甚至接近5:5。我国的气动行业起步较晚，但发展较快。从20世纪80年代中期开始,气动元件产值的年递增率达20％以上，高于中国机械工业产值平均年递增率。随着微电子技术、PLC技术、计算机技术、传感技术和现代控制技术的发展与应用，气动技术已成为实现现代传动与控制的关键技术之一[2]。1.2气动机械手的研究目的及意义之所以对气动机械手进行研究，因为工业机械手是一种仿人操作，自动控制、可重复编程、能在三维空间完成各种作业的生产设备。适合于多品种、变批量的柔性生产。它对稳定、提高产品质量，提高生产效率，改善劳动条件和产品的起着十分重要的作用。机械手的应用情况，是一个国家工业自动化水平的重要标志。机械手可以提高生产的自动化水平，可以减轻劳动强度、保证产品质量、实现安全生产;尤其在高温、高压、低温、低压、粉尘、易爆、有毒气体和放射性等恶劣的环境中，意义更为重大。2文献综述机器人的历史并不算长，经历仅百年的时间，1959年美国英格伯格和德沃尔制造出世界上第一台工业机器人，机器人的历史才真正开始。英格伯格在大学攻读伺服理论，这是一种研究运动机构如何才能更好地跟踪控制信号的理论。德沃尔曾于1946年发明了一种系统，可以“重演”所记录的机器的运动。1954年,德沃尔又获得可编程机械手专利，这种机械手臂按程序进行工作，可以根据不同的工作需要编制不同的程序，因此具有通用性和灵活性，英格伯格和德沃尔都在研究机器人，认为汽车工业最适于用机器人干活，因为是用重型机器进行工作，生产过程较为固定。1959年，英格伯格和德沃尔联手制造出第一台工业机器人。它成为世界上第一台真正的实用工业机器人。此后英格伯格和德沃尔成立了“尤尼梅逊”公司，兴办了世界上第一家机器人制造工厂。第一批工业机器人被称为“尤尼梅特”，意思是“万能自动”。他们因此被称为机器人之父。1962年美国机械与铸造公司也制造出工业机器人，称为“沃尔萨特兰”，意思是“万能搬动”。”尤尼梅特”和“沃尔萨特兰”就成为世界上最早的、至今仍在使用的工业机器人。80年代中期，我国机器人的研发单位大大小小已有200多家，然而，由于多半从事的是低水平、重复性的研究，全国尚无一台机器人产品问世，直至1985年，我国机器人才迎来了“春天”。1985年，工业机器人被列入了国家“七五”科技攻关计划研究重点，目标锁定在工业机器人基础技术、基础器件开发、搬运、喷涂和焊接机器人的开发研究等五个方面。2005年，哈尔滨医科大学第四医院手外科与哈尔滨工业大学机器人研究所共同研制的智能仿生机械手获得突破性成果，该机械手采用模块化设计，整个机械手由3个“手指”组成，每个“手指”按系统硬件的组成被分成两部分,即“手指”单元和驱动器单元。“手指”单元采用平面杆机构和空间杆机构来实现受伤手指各关节的运动;驱
