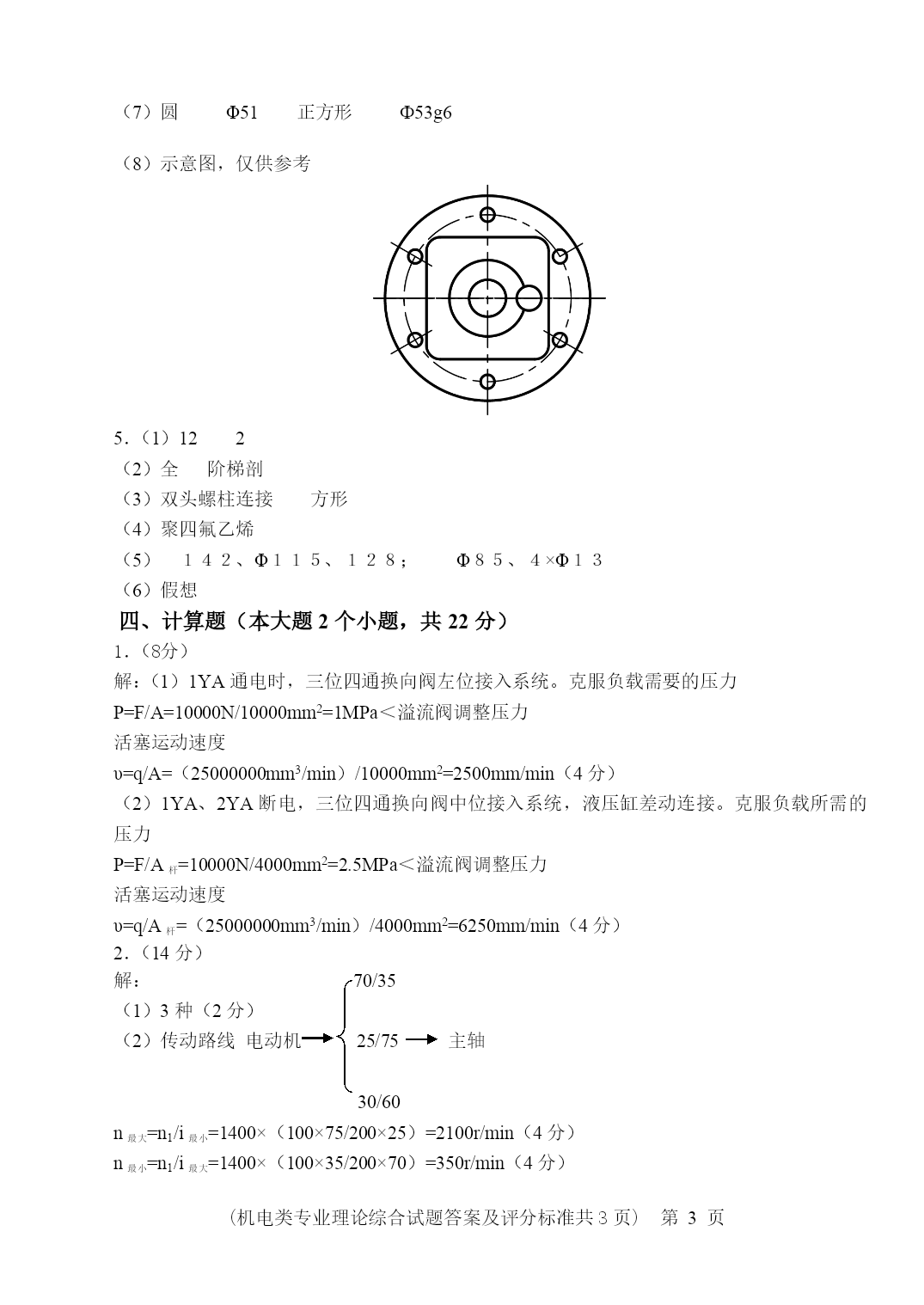

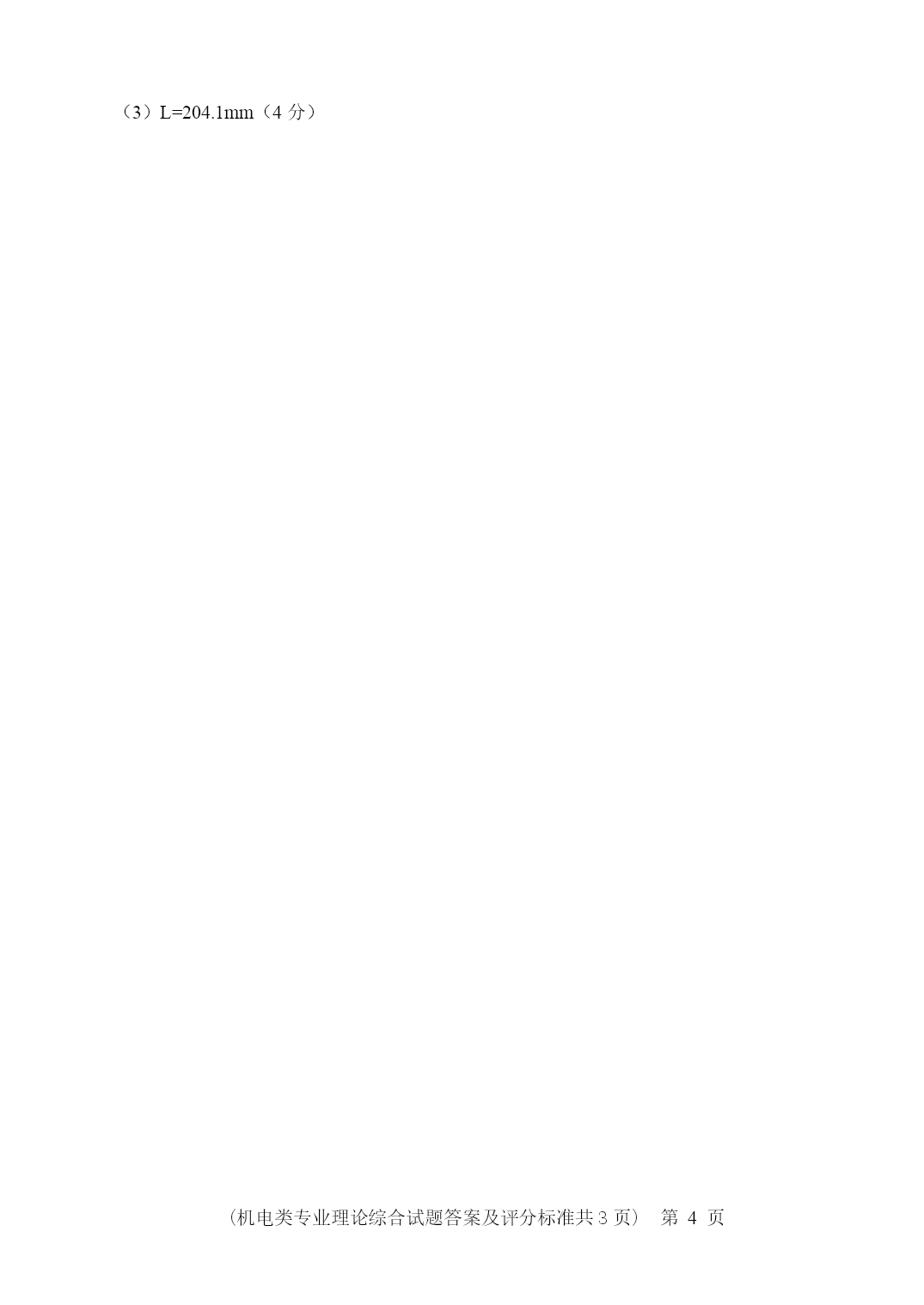

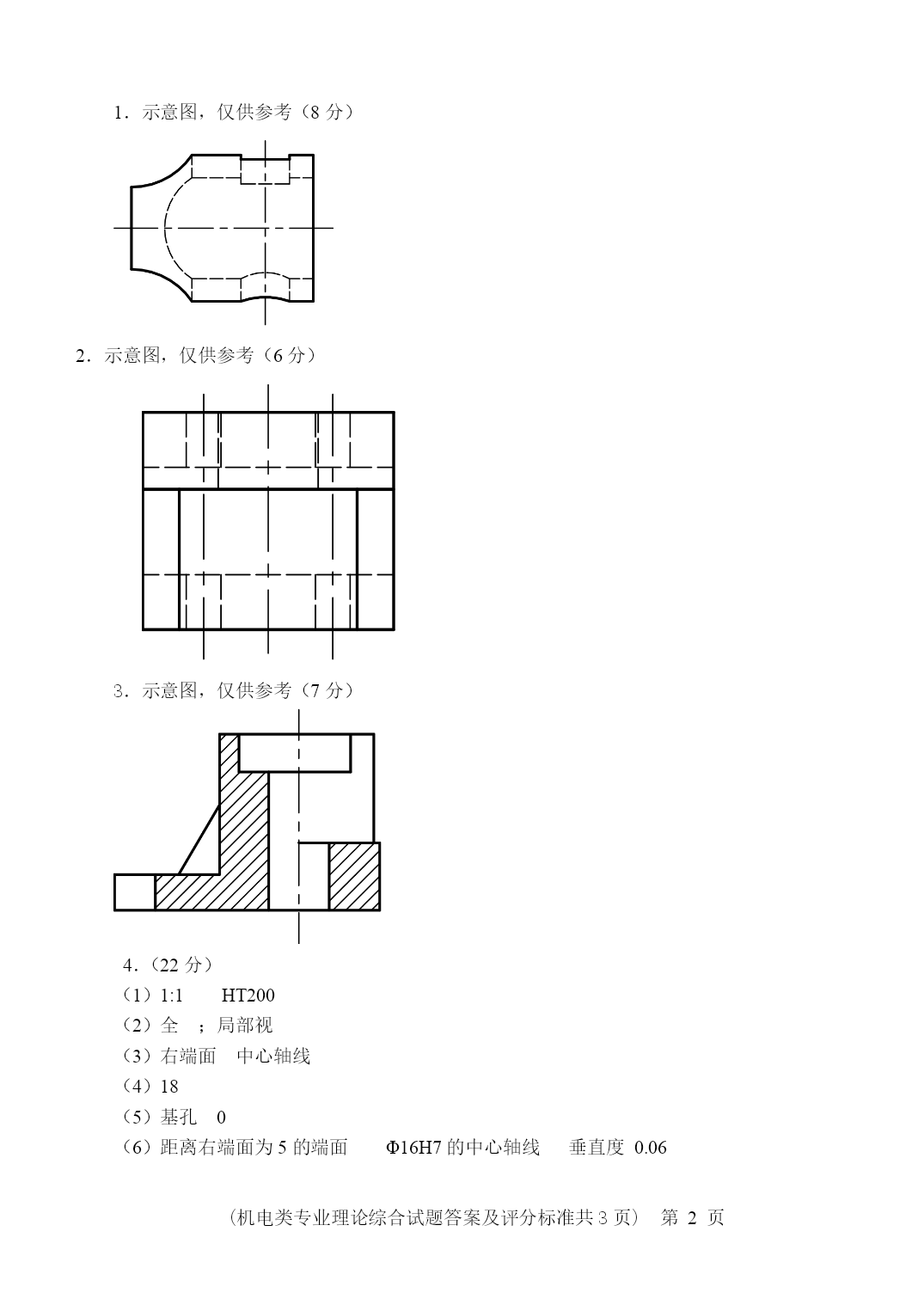

(机电类专业理论综合试题答案及评分标准)第页2011年济南市机电类专业理论综合模拟试题参考答案及评分标准第Ⅰ卷（选择题，共100分）一、选择题（本大题50个小题，每小题2分，共100分）12345678910DBADBABCCA11121314151617181920DBABBCDAAB21222324252627282930BDBBCCDBCB31323334353637383940BCACADCCDC41424344454647484950CCCAAABCCB第Ⅱ卷（非选择题，共100分）二、简答题（本大题5个小题，每小题5分，共25分）1．铰链磨损（2分）方法一：移动链轮以增大两轮的中心距；方法二：去掉一、二个链节（3分）2．（1）ABCD是双摇杆机构（2分）（2）主动件是BC杆连杆（2分）（3）AB、CD均做往复摆动（1分）3．滚动轴承失效形式为：疲劳点蚀塑性变形磨粒磨损、粘着磨损（4分）塑性变形（1分）4．（1）双顶尖装夹精度高（1分）（2）用该段轴段的轴肩作为轴向限位支撑，防止工件轴向移动。（2分）（3）先加工直径较大的一端（Ф35）。（1分）（4）先加工端面。（1分）5．（1）实现液压缸的双向锁紧（1分）（2）1DT通电，三位四通换向阀左位接入系统，压力油经左单向阀进入液压缸左腔，同时也进入右液控单向阀的控制口，打开右液控单向阀，液压缸右腔回油可经右单向阀及换向阀左位流回油箱，活塞向右运动。（2分）（3）改为滑阀机能为H型或Y型的三位四通换向阀会更好。（2分）三、技能题（本大题共5个小题，共53分）1．示意图，仅供参考（8分）2．示意图，仅供参考（6分）3．示意图，仅供参考（7分）4．（22分）（1）1:1HT200（2）全；局部视（3）右端面中心轴线（4）18（5）基孔0（6）距离右端面为5的端面Φ16H7的中心轴线垂直度0.06（7）圆Φ51正方形Ф53g6（8）示意图，仅供参考5．（1）122（2）全阶梯剖（3）双头螺柱连接方形（4）聚四氟乙烯（5）１４２、Φ１１５、１２８；Φ８５、４×Φ１３（6）假想四、计算题（本大题2个小题，共22分）1．（8分）解：（1）1YA通电时，三位四通换向阀左位接入系统。克服负载需要的压力P=F/A=10000N/10000mm2=1MPa＜溢流阀调整压力活塞运动速度υ=q/A=（25000000mm3/min）/10000mm2=2500mm/min（4分）（2）1YA、2YA断电，三位四通换向阀中位接入系统，液压缸差动连接。克服负载所需的压力P=F/A杆=10000N/4000mm2=2.5MPa＜溢流阀调整压力活塞运动速度υ=q/A杆=（25000000mm3/min）/4000mm2=6250mm/min（4分）2．（14分）解：70/35（1）3种（2分）（2）传动路线电动机25/75主轴30/60n最大=n1/i最小=1400×（100×75/200×25）=2100r/min（4分）n最小=n1/i最大=1400×（100×35/200×70）=350r/min（4分）（3）L=204.1mm（4分）
