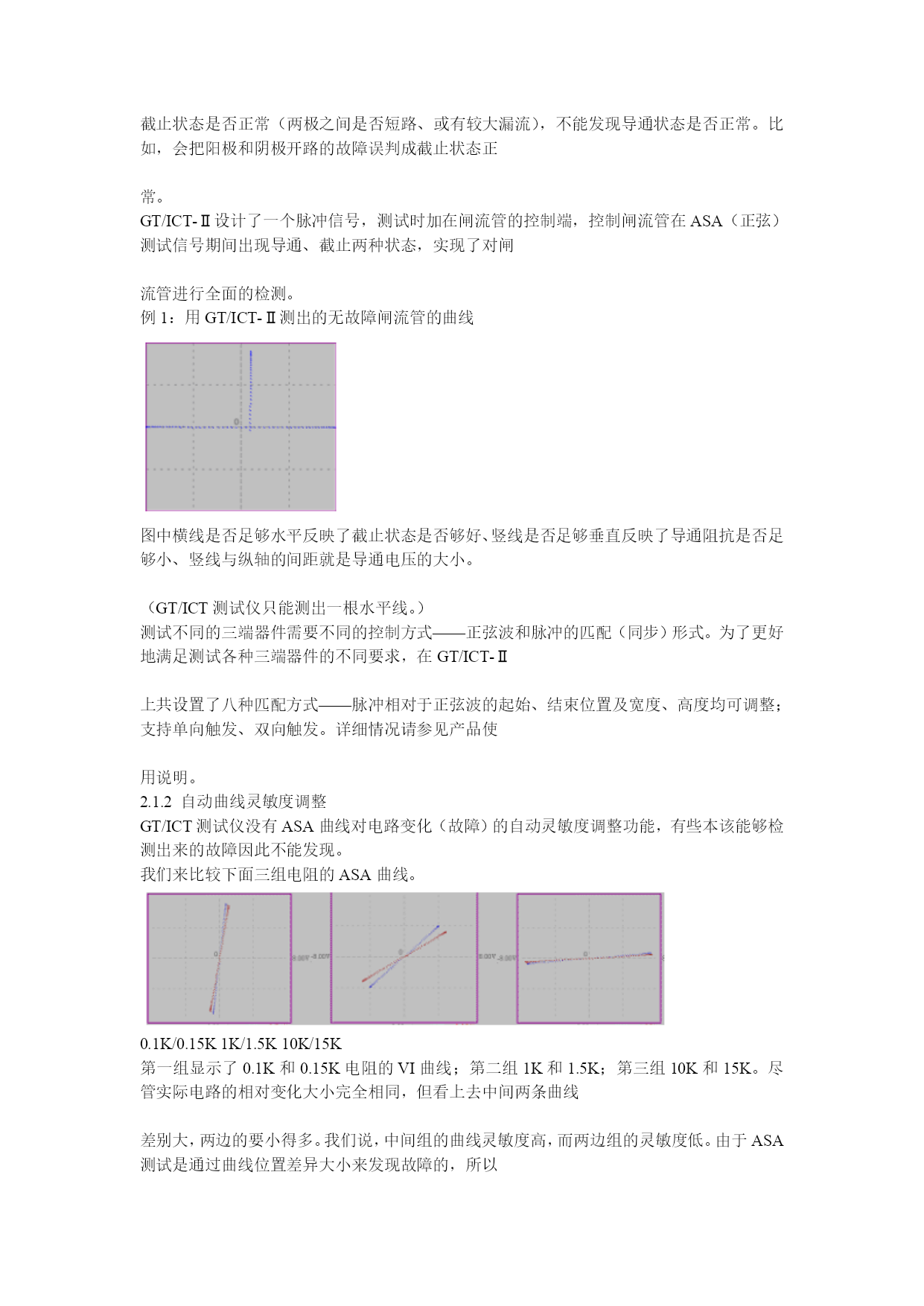

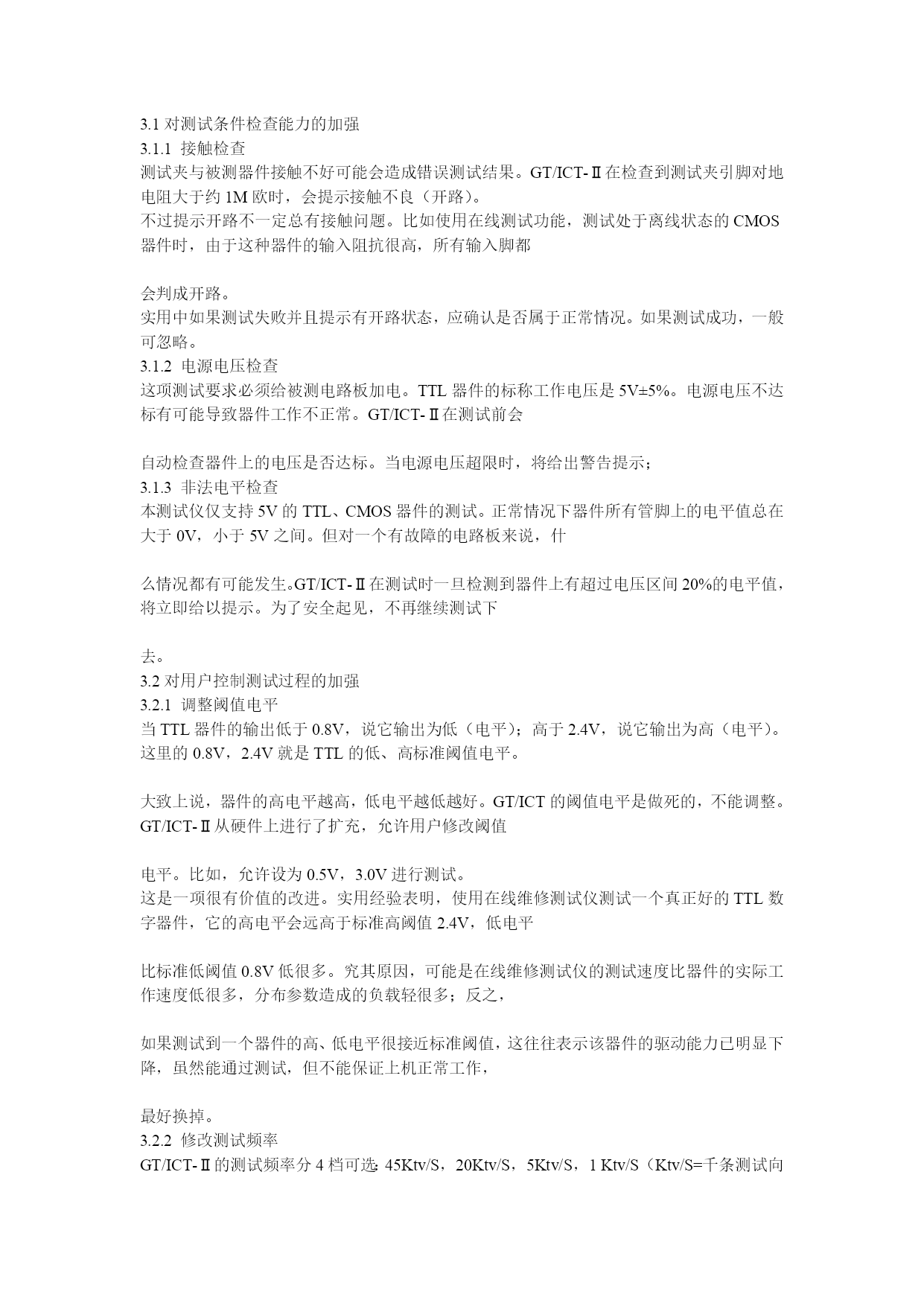

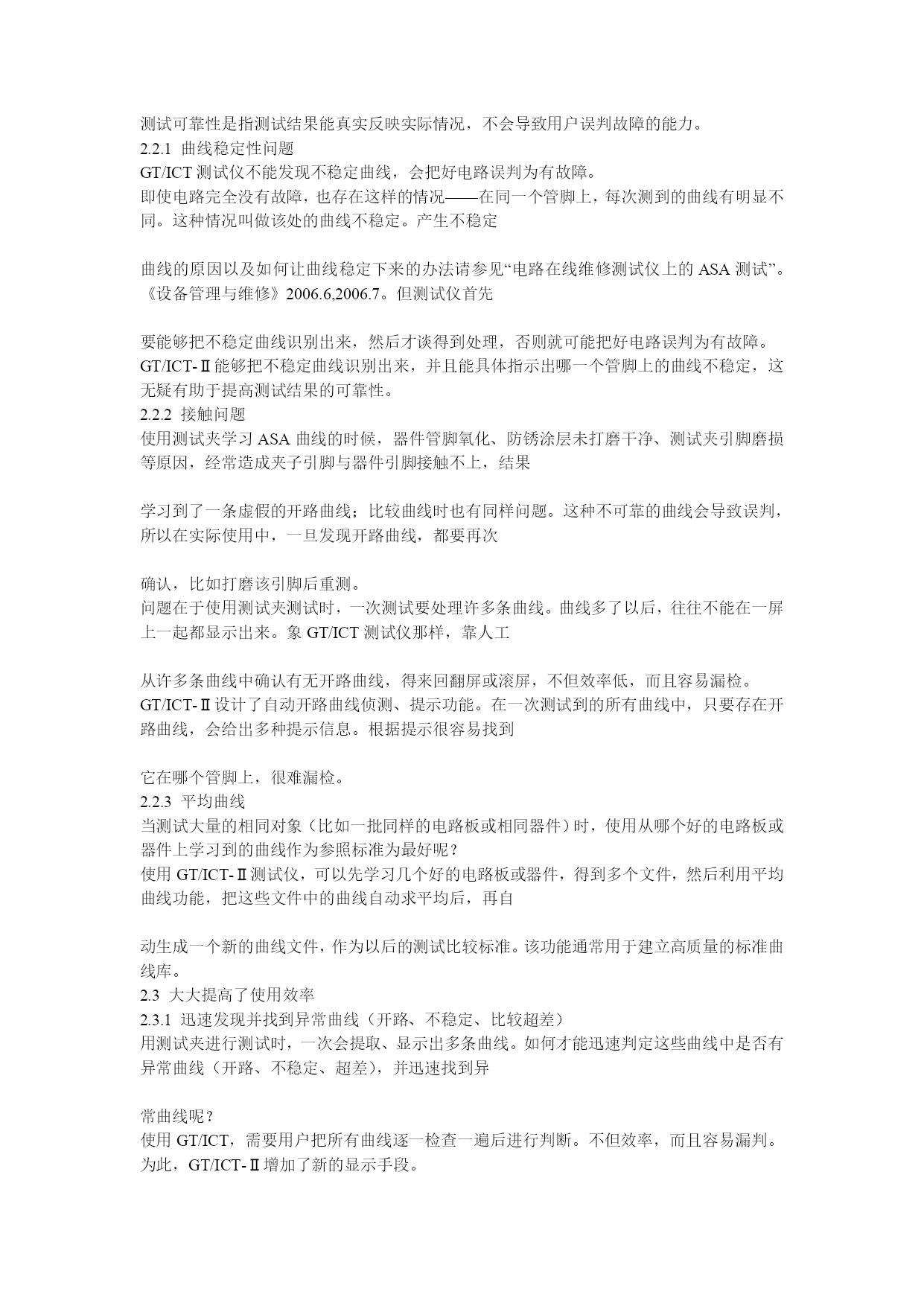

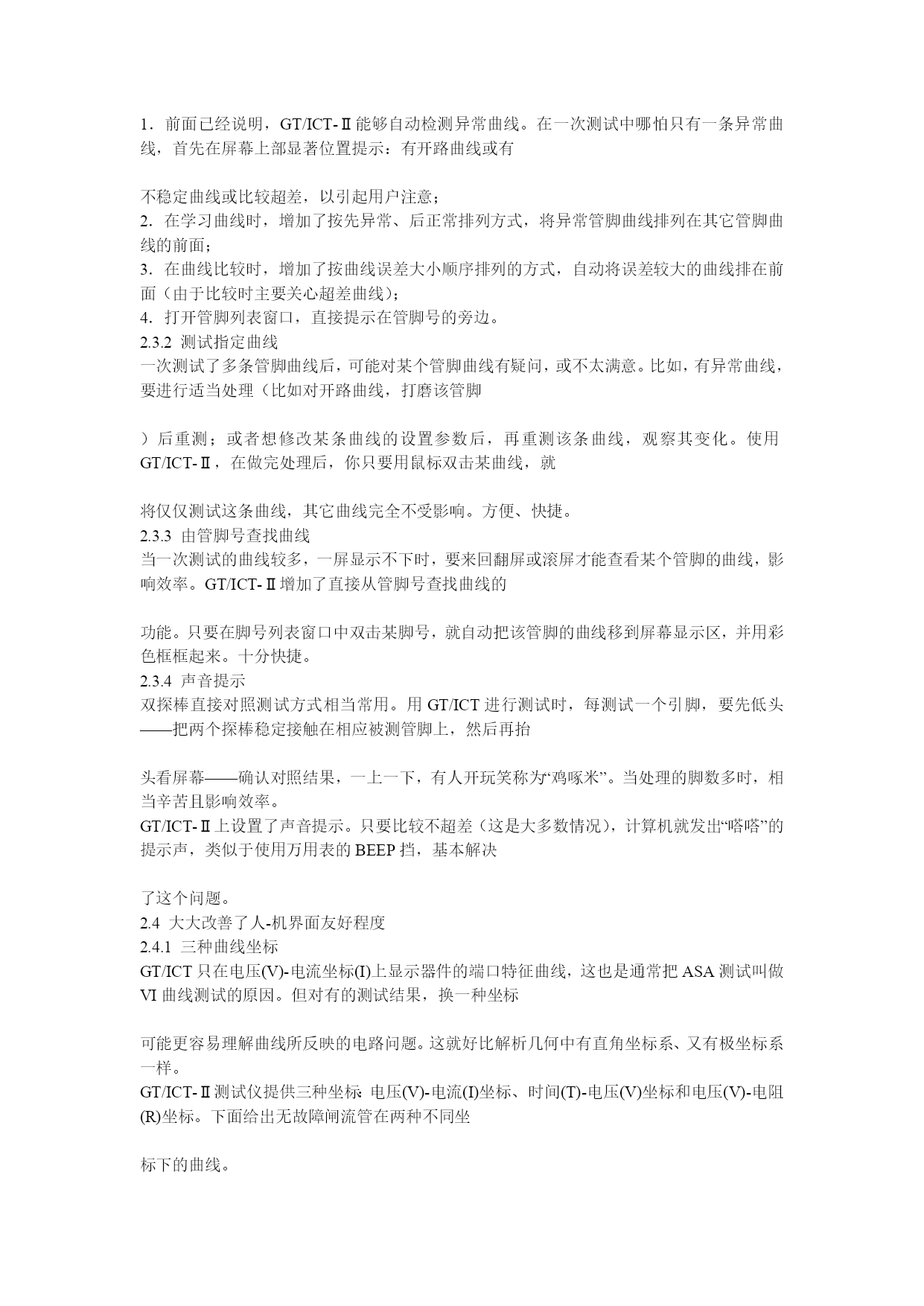

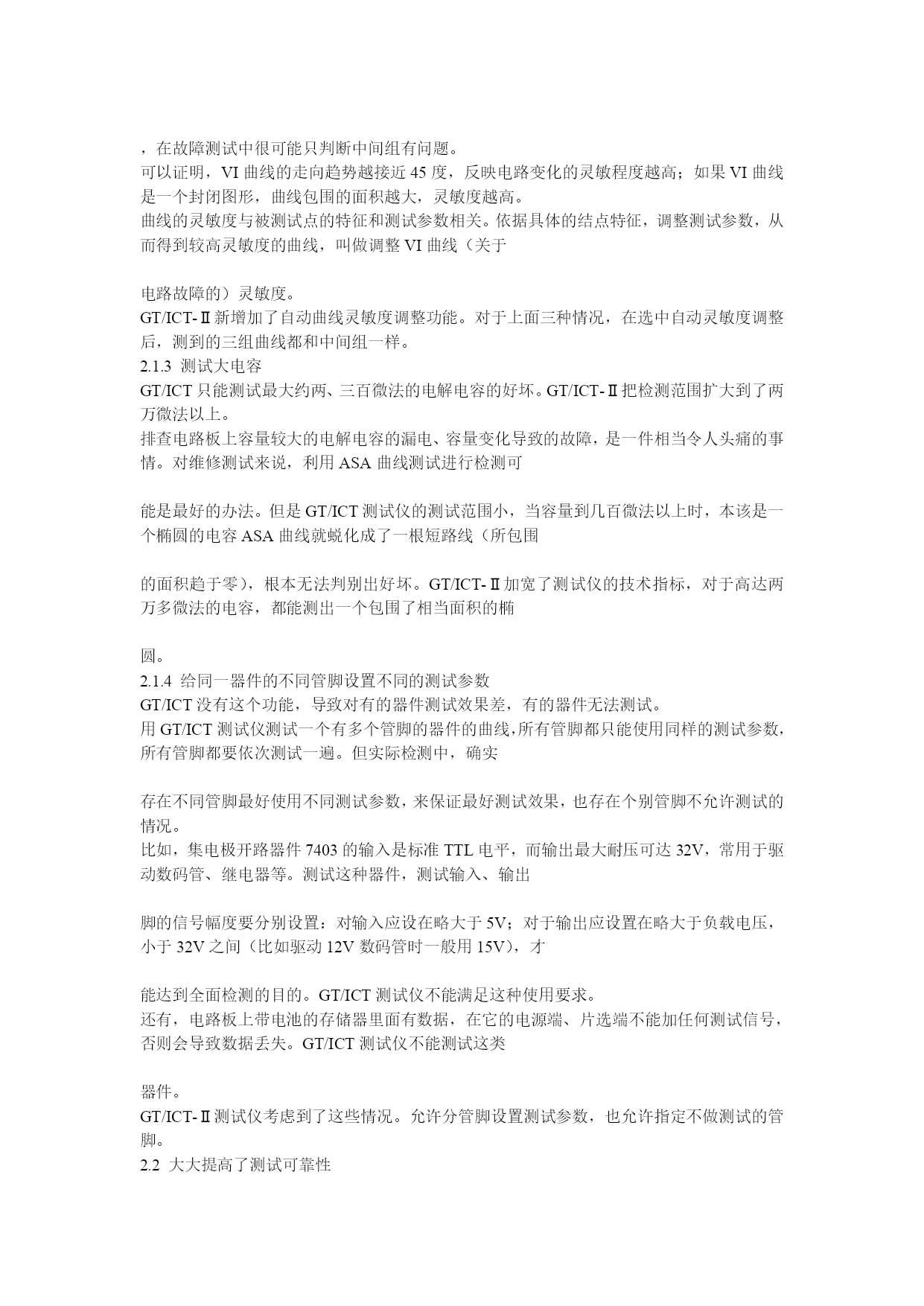

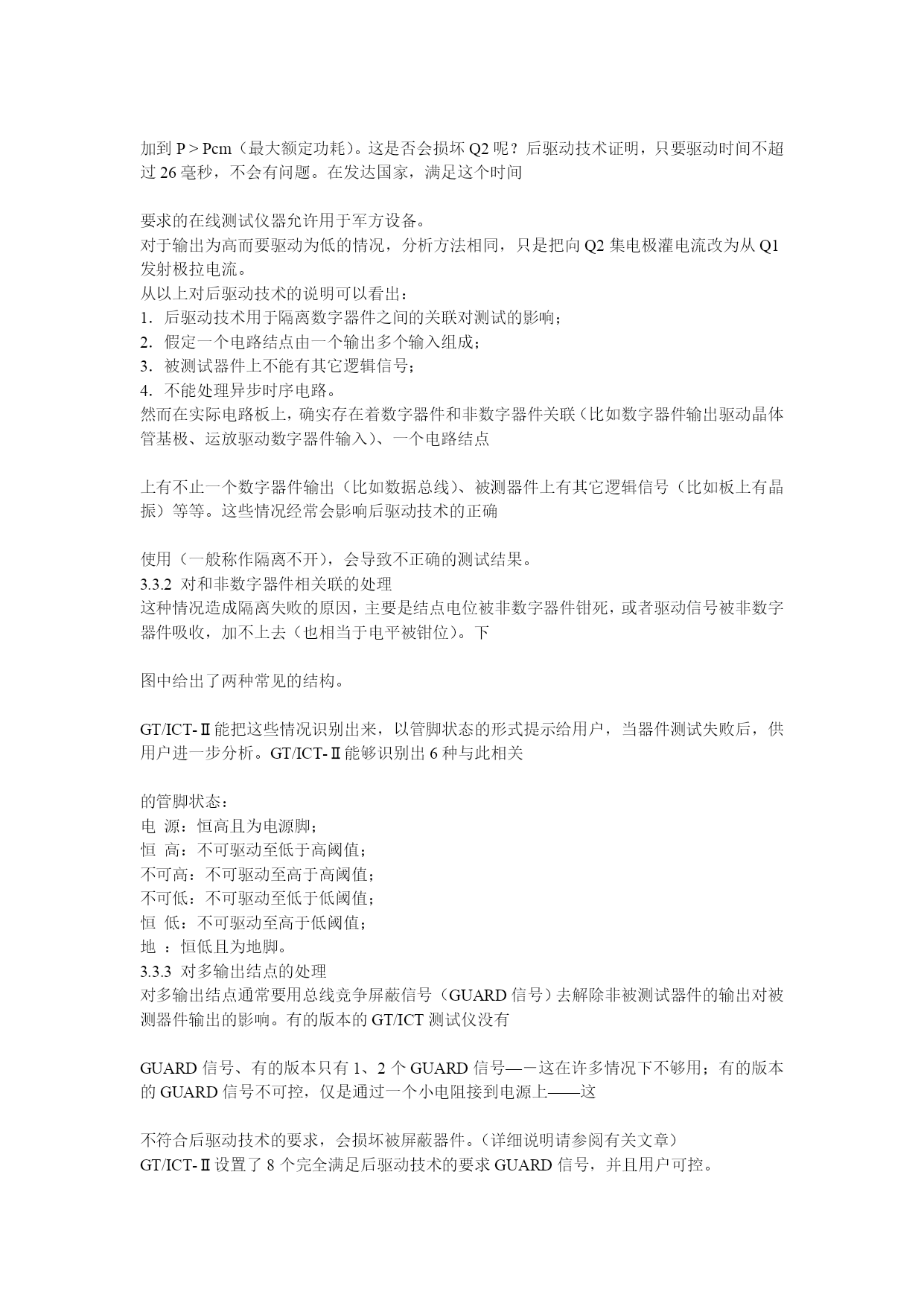

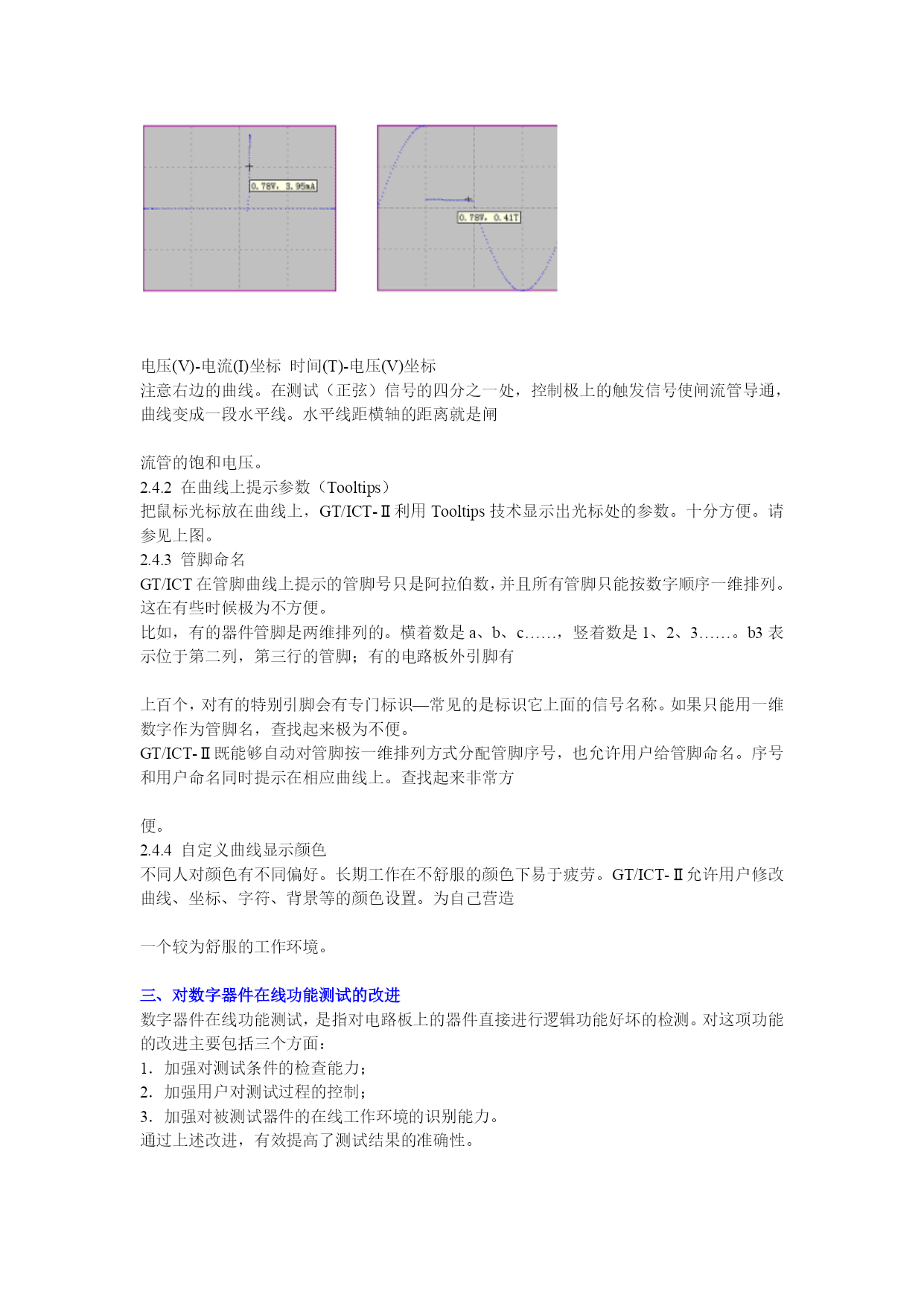

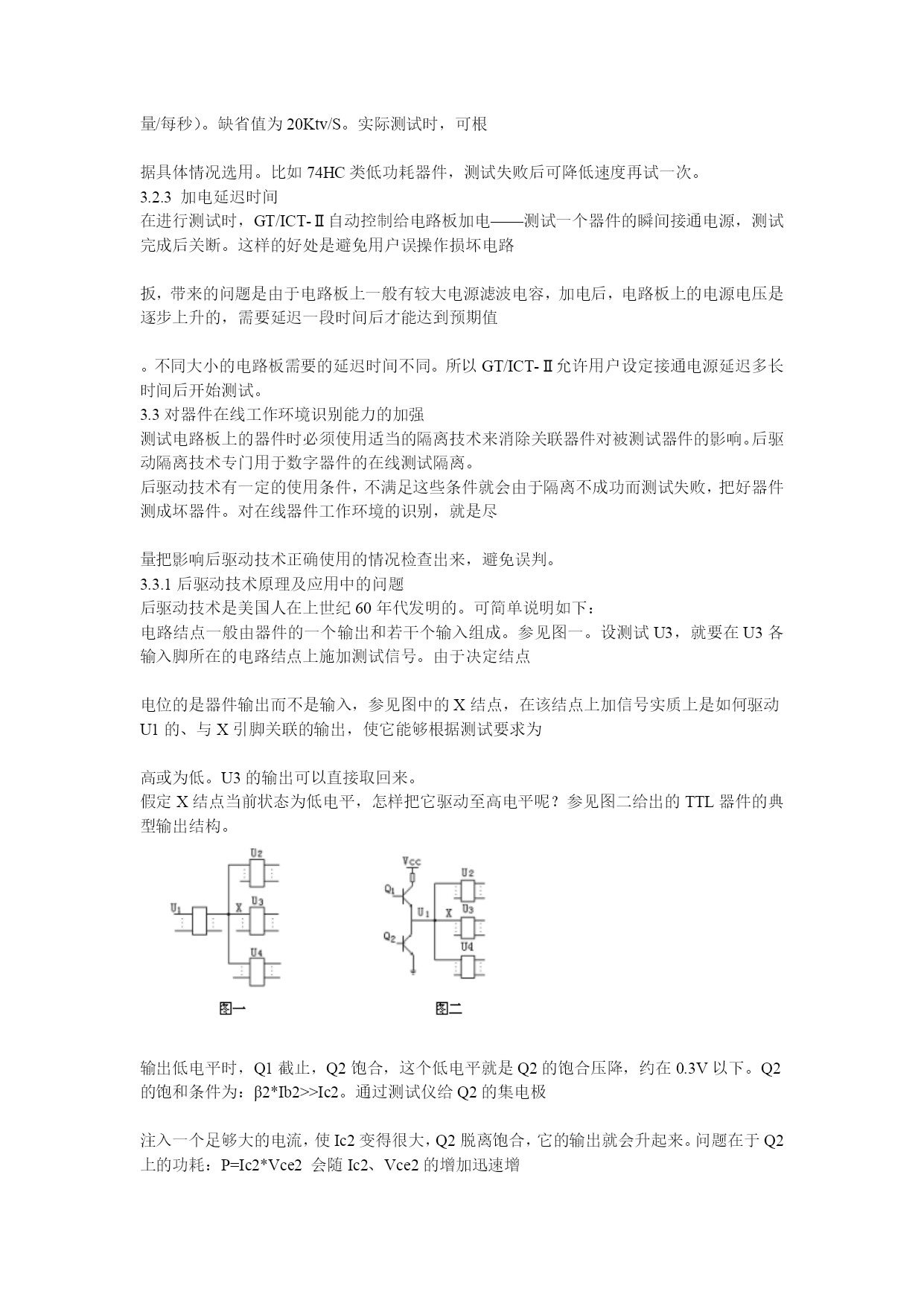

ICT-4040UXPⅡ资料新型的ICT4040UXP-Ⅱ可在WIN98，WIN2000，WINXP等系统下工作，带有USB接口，双CPU工作，速度更快，效率更高。可测三端器件，另外有俄罗斯库，西门子库，可定量测试L，C，R参数。产品特点：在维修各种电子设备时，您是否常因图纸资料不全而束手无策？您是否常因高昂的维修费用而增添烦恼？[ICT]系列检测仪帮助您解除电路板维修中的烦恼。配合电脑使用，全部智能化。它利用电脑来弥补人工维修能力的不足，能够在维修人员缺乏图纸资料或不清楚电路板工作原理的情况下，对各种类型的电路板进行ASA分析或ICT测试，在线检测元器件好坏，迅速检测到电路板上故障元器件。简捷经济地修好各种类型电路板。产品特点：◆先进的测试技术，强大的驱动能力，任何故障原因的电路板皆可修好◆友好简单的中文操作界面，不经专业训练，任何人均可成为维修专家◆无需电路原理图，不必知道器件型号，对任何电路板皆可快速维修◆40×2路数字电路测试功能，备有TTL/CMOS/RAM及中规模集成电路数据库；◆40×2（ASA）V/I，曲线分析测试功能◆电路板测试存储功能，被测板可与之比较◆与进口同类仪器比较，性价比更优，操作更方便◆通用于各类双列直插式封装芯片，可为大中规模集成电路提供分析测试。◆本功能亦可通过学习记录，比较分析来测试。技术规格：Windows界面可在WIN98，WIN2000，WINXP等系统下工作双CPU工作，速度更快，效率更高。功能测试40×2通道VI曲线测试40×2通道双测试夹VI曲线测试网络提取程控加电EPROM/RAM在线读取模拟器件VI曲线测试总线隔离信号中文维修笔记一、序言GT/ICT系列测试仪已推出近十年。一方面渐入人心，一方面用户也有了更高的要求。我公司集多年不懈努力，成功研制出换代产品GT/ICT-Ⅱ系列，把GT/ICT测试仪发展到了一个新的阶段，能够更好的满足用户的实际需求。从测试技术方面来看，GT/ICT测试仪是“后驱动”、“器件模拟端口分析（ASA）”测试技术的简单使用，而GT/ICT-Ⅱ系列是在跟随这两项技术在国际上的最新发展，在总结了多年来的实际应用经验的基础上重新设计而成，因而有更好的测试效果；从产品的软、硬件实现技术方面来看，GT/ICT软件脱胎于DOS系统，主要由中小规模集成电路组成，而GT/ICT-Ⅱ系列完全在Windows平台上打造，大量采用了大规模EPLD、表面贴装器件等现代电路设计技术，因而具有更友好的人-机界面，更高的技术指标和可靠性。全面提高技术水平的目的，是改进、扩充测试功能。为突出重点，首先在本文中介绍对两个最常用的测试功能：“ASA（VI）曲线测试”、“数字器件在线功能测试”的改进。（注意相同之处不再赘述，请参见GT/ICT测试仪的相关说明）。我们将在以后的文章中，介绍其它方面的改进。需要说明的是，市场上的GT/ICT系列测试仪有几个版本，总体水平差别不大，仅软件界面形式略有不同。本文主要以其中一种作为参照。二、对ASA（VI）曲线测试的改进2.1大大扩展了故障覆盖范围这里扩展范围，是指GT/ICT测试仪不能测试，或测试效果不好，而GT/ICT-Ⅱ能够测试，或测试效果有较大改进。2.1.1测试三端器件GT/ICT测试仪不能全面检测三端器件的好坏。GT/ICT-Ⅱ彻底解决了这个问题。三端器件是指闸流管（可控硅）、MOS三极管、电压调节器等具有三个引出端，以及光藕、继电器等可以等效成三个引出端的器件。下面以闸流管（可控硅）为例，来说明GT/ICT-Ⅱ如何改进了对此类元件的测试。用GT/ICT测试闸流管，当ASA（正弦）测试信号加在它的阳极和阴极之间时，控制端没有信号，闸流管处于截止状态，所以从曲线上只能观察到截止状态是否正常（两极之间是否短路、或有较大漏流），不能发现导通状态是否正常。比如，会把阳极和阴极开路的故障误判成截止状态正常。GT/ICT-Ⅱ设计了一个脉冲信号，测试时加在闸流管的控制端，控制闸流管在ASA（正弦）测试信号期间出现导通、截止两种状态，实现了对闸流管进行全面的检测。例1：用GT/ICT-Ⅱ测出的无故障闸流管的曲线图中横线是否足够水平反映了截止状态是否够好、竖线是否足够垂直反映了导通阻抗是否足够小、竖线与纵轴的间距就是导通电压的大小。（GT/ICT测试仪只能测出一根水平线。）测试不同的三端器件需要不同的控制方式——正弦波和脉冲的匹配（同步）形式。为了更好地满足测试各种三端器件的不同要求，在GT/ICT-Ⅱ上共设置了八种匹配方式——脉冲相对于正弦波的起始、结束位置及宽度、高度均可调整；支持单向触发、双向触发。详细情况请参见产品使用说明。2.1.2自动曲线灵敏度调整GT/ICT测试仪没有ASA曲线对电路变化（故障）的自动灵敏度调整功能，有些本该能够检测出
