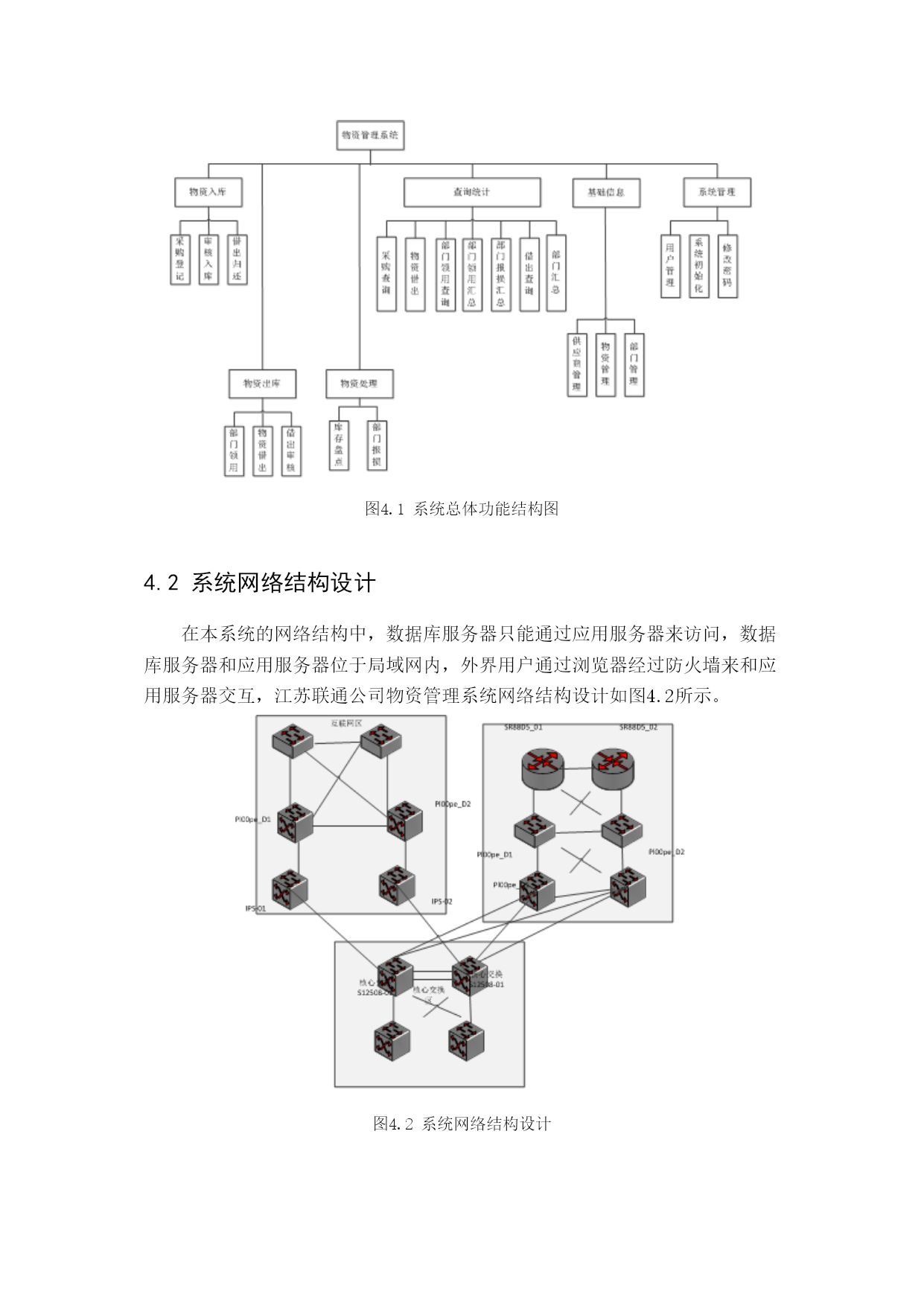

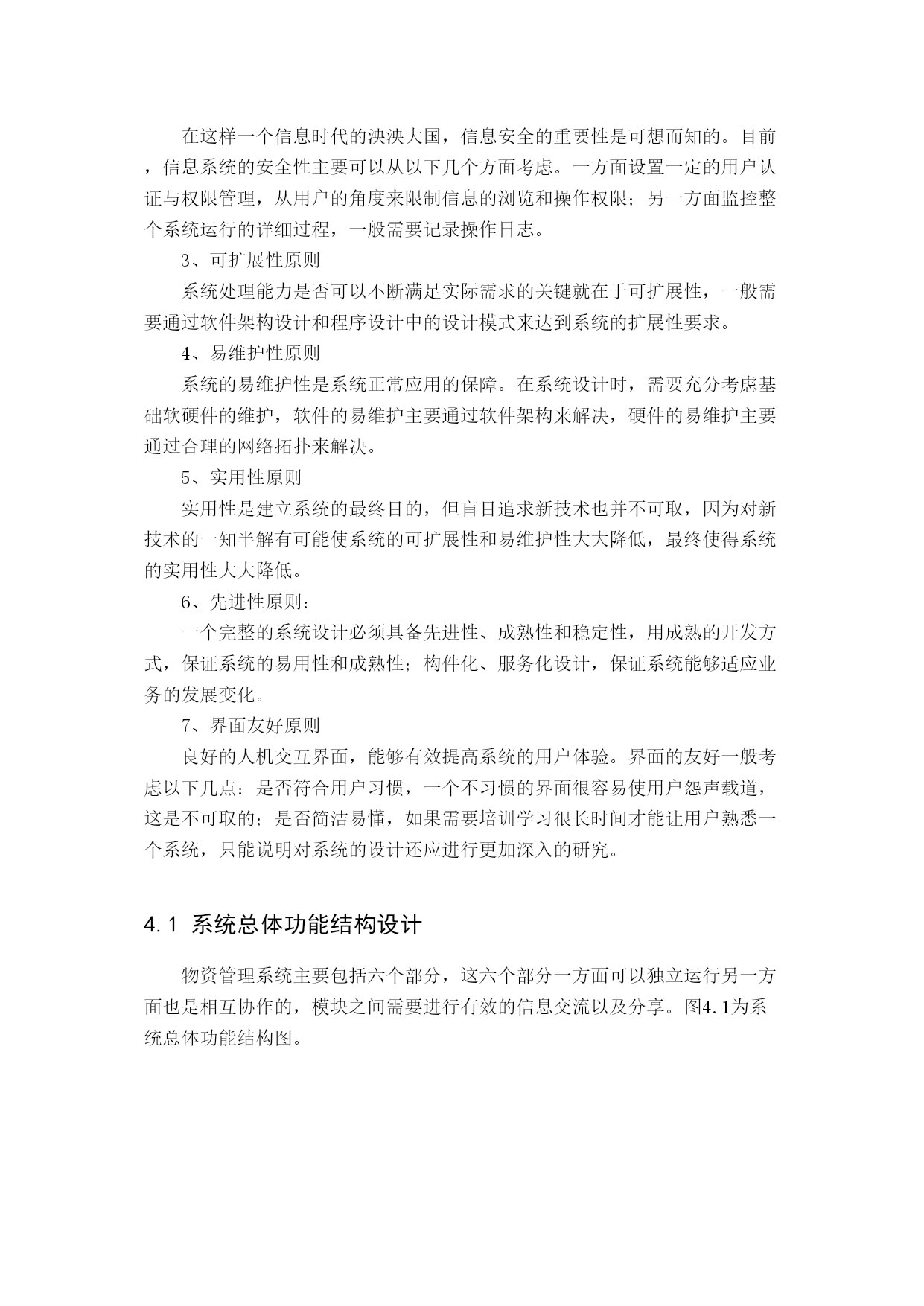

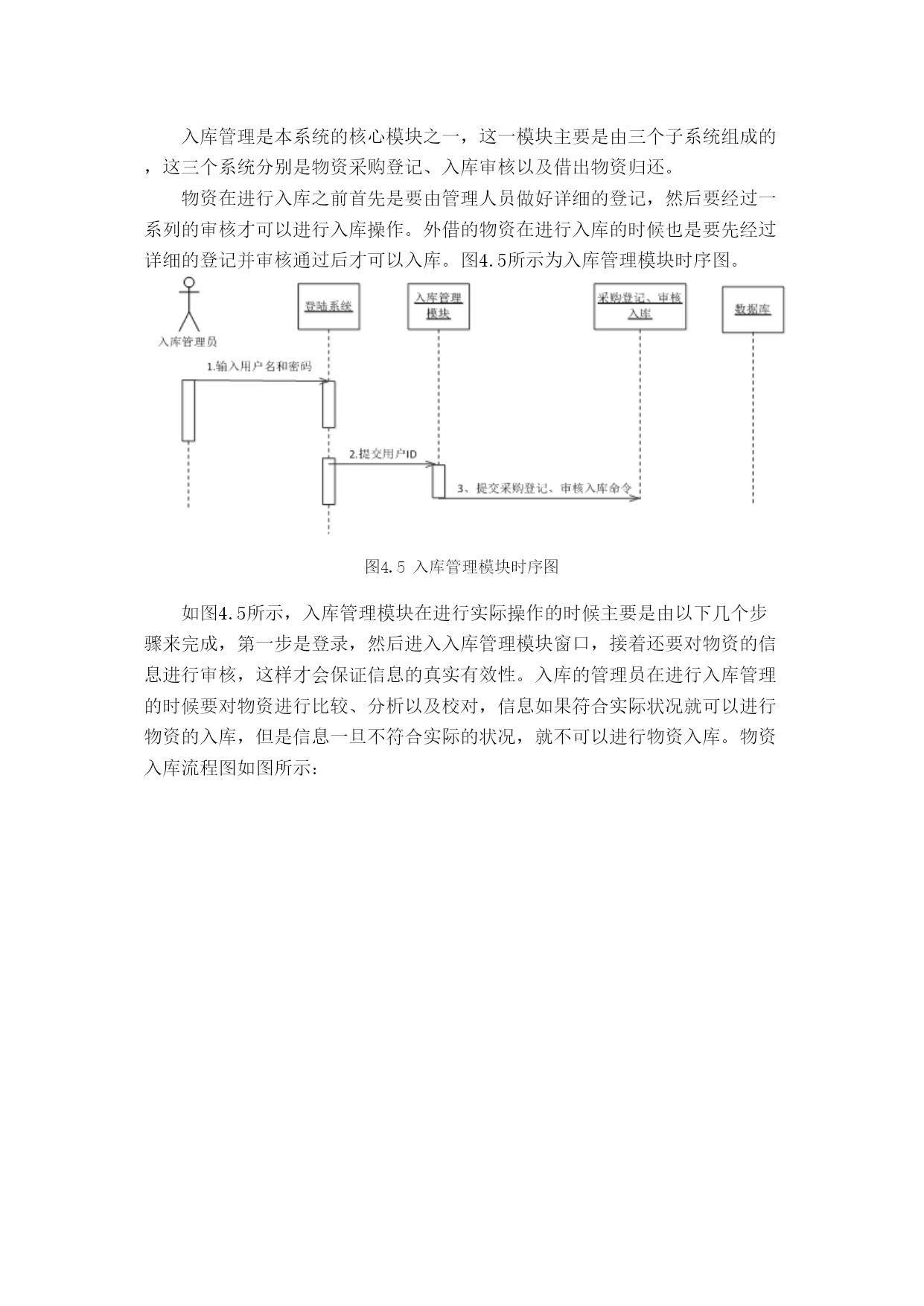

第4章系统设计本章对江苏联通物资管理系统进行设计，主要包括三大部分内容，分别是系统的网络结构、功能结构和软件架构设计，系统的功能模块详细设计以及系统的数据库设计。在本系统的网络结构中，数据库服务器只能通过应用服务器来访问，数据库服务器和应用服务器位于局域网内，外界用户通过浏览器经过防火墙来和应用服务器交互。本系统一共包含六个功能模块：1、基础数据管理由系统管理员来进行一系列的操作，包含三个子模块，物资信息管理模块主要的作用就是对物资的信息进行管理，部门信息管理就是对部门的信息进行合理的删除以及修改，而供货商的信息管理则主要针对的是对供货商的信息进行合理的删除、修改以及添加等一系列操作；2、入库管理是本系统的核心模块之一，这一模块主要是由三个子模块组成的，这三个系统分别是物资采购登记、入库审核以及借出物资归还；3、出库管理模块也是本系统的核心模块之一，出库的数量是自动化的管理，可以节约大量时间也不易出错，在出库管理模块当中也是有三个不同的子模块在构成，这三个子模块进行相互的协作，从而可以实现最终的目标，这三个模块分别是物资的领用、物资的审核以及物资的借出；4、在对于公司物资的管理情况的统计上面是需要有一个专门的功能模块来完成的，这样可以极大的缩短工作的时间，也可以提高工作的效率，物资统计模块可以有效的解决这一问题；5、物资处理模块包括两个子模块：分别是库存盘点以及物资报损，库存对于一个公司而言并不是恒定不变的，它是一个动态变化的过程，因此针对这一特点就需要进行准确的登记，这样会极大的提高仓库的利用效率，在进行登记的时候需要进行库存的调整这是一个必不可缺的环节；6、系统管理模块需要进行基础数据维护、各种参数设置以及对用户的管理和用户权限的管理。好的系统设计需要遵循以下原则：1、高可用原则系统的设计是为了应用到实际中，那么较高的可用性是必不可少的。要达到较高的可用性，首先需要保证正确的业务流程实现正确的业务功能，此外要保证系统的运行稳定，针对分布式信息管理系统，需要考虑平台化设计，使系统使用方便，贴近实际工作流程和组织架构，并兼具稳定性，实现系统可用性。2、安全性原则在这样一个信息时代的泱泱大国，信息安全的重要性是可想而知的。目前，信息系统的安全性主要可以从以下几个方面考虑。一方面设置一定的用户认证与权限管理，从用户的角度来限制信息的浏览和操作权限；另一方面监控整个系统运行的详细过程，一般需要记录操作日志。3、可扩展性原则系统处理能力是否可以不断满足实际需求的关键就在于可扩展性，一般需要通过软件架构设计和程序设计中的设计模式来达到系统的扩展性要求。4、易维护性原则系统的易维护性是系统正常应用的保障。在系统设计时，需要充分考虑基础软硬件的维护，软件的易维护主要通过软件架构来解决，硬件的易维护主要通过合理的网络拓扑来解决。5、实用性原则实用性是建立系统的最终目的，但盲目追求新技术也并不可取，因为对新技术的一知半解有可能使系统的可扩展性和易维护性大大降低，最终使得系统的实用性大大降低。6、先进性原则：一个完整的系统设计必须具备先进性、成熟性和稳定性，用成熟的开发方式，保证系统的易用性和成熟性；构件化、服务化设计，保证系统能够适应业务的发展变化。7、界面友好原则良好的人机交互界面，能够有效提高系统的用户体验。界面的友好一般考虑以下几点：是否符合用户习惯，一个不习惯的界面很容易使用户怨声载道，这是不可取的；是否简洁易懂，如果需要培训学习很长时间才能让用户熟悉一个系统，只能说明对系统的设计还应进行更加深入的研究。4.1系统总体功能结构设计物资管理系统主要包括六个部分，这六个部分一方面可以独立运行另一方面也是相互协作的，模块之间需要进行有效的信息交流以及分享。图4.1为系统总体功能结构图。图4.1系统总体功能结构图4.2系统网络结构设计在本系统的网络结构中，数据库服务器只能通过应用服务器来访问，数据库服务器和应用服务器位于局域网内，外界用户通过浏览器经过防火墙来和应用服务器交互，江苏联通公司物资管理系统网络结构设计如图4.2所示。图4.2系统网络结构设计江苏联通公司物资管理系统在各个部门以及分支结构之间的接入有两种方式：第一种方式主要就是通过企业的局域网来进行接入，在这种接入方式下用户可以通过VPN来进入到互联网区域。接下来就是要通过公司内部的防火墙来进入到核心的区域，最终的目的就是要实现对物资管理服务器的有效访问，进而可以完成相关的任务。第二种方式就是通过广域网来进行有效的接入，使用这样的接入方式就必须要在该区域内部署一个服务器，进而可以通过MSTP链路来与公司的各个部门以及各个机构进行有效的连接。在广域网的部署当中需要有比较完善的防火墙功能，只有这样才会有一个安全的环境进行有效的操作以及系
