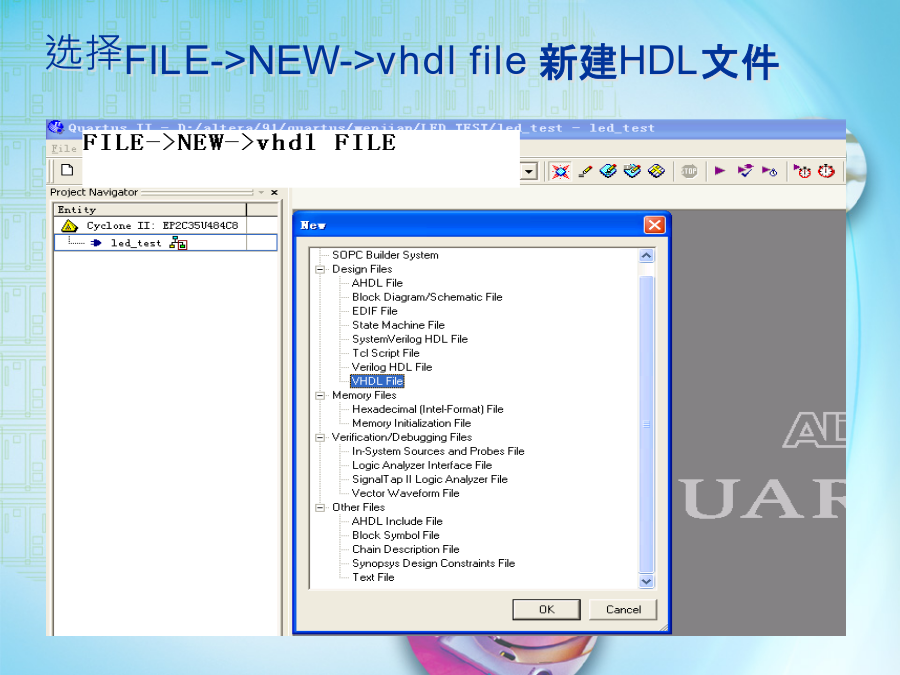

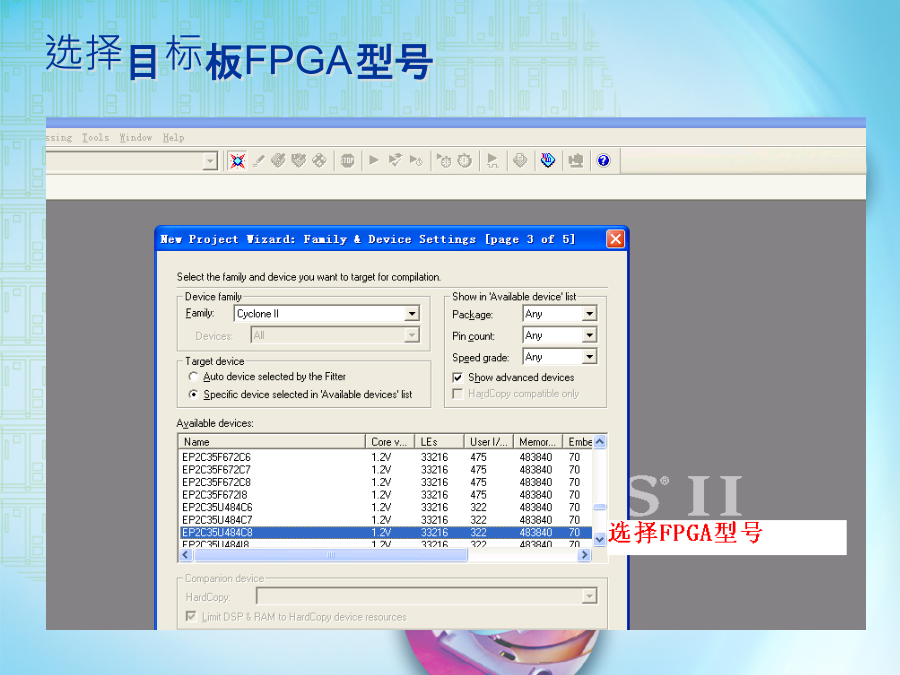

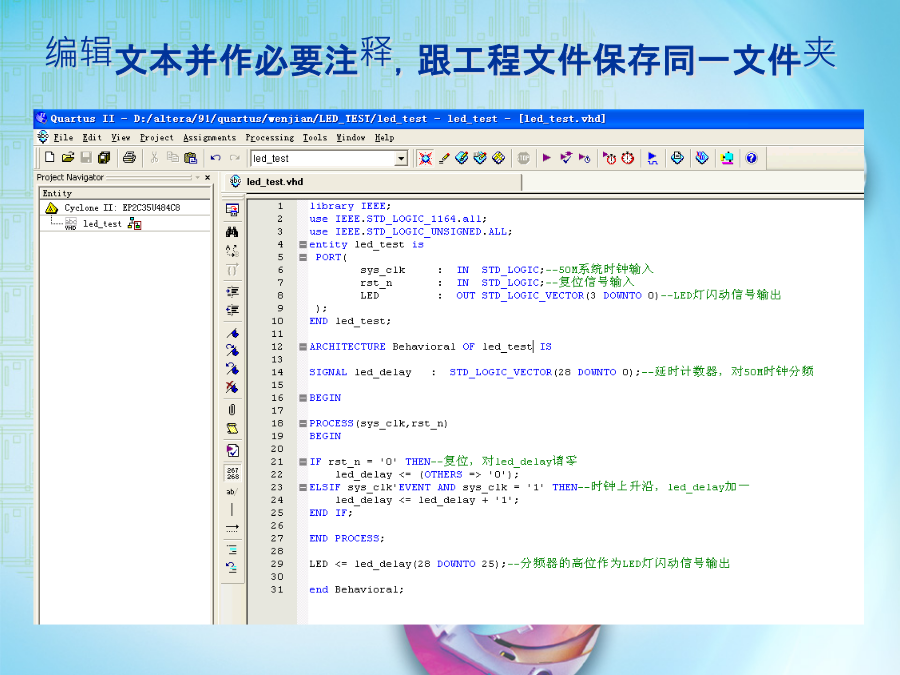

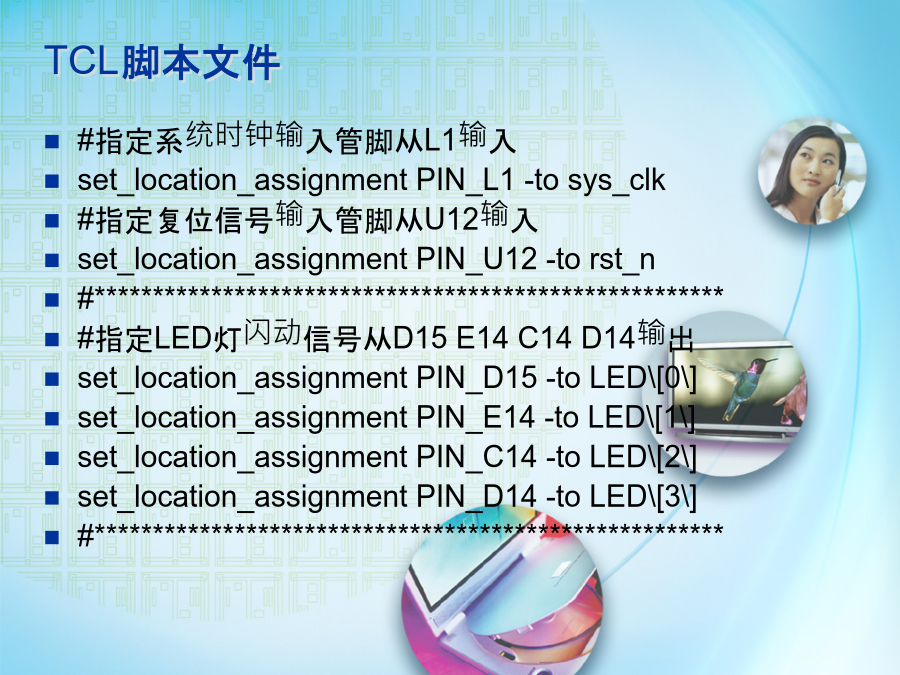

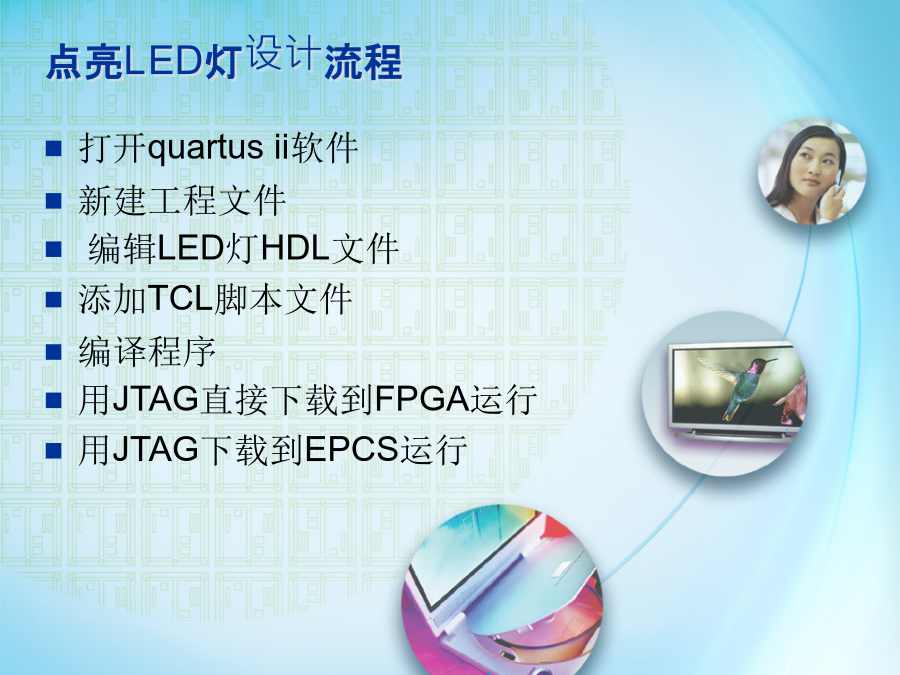

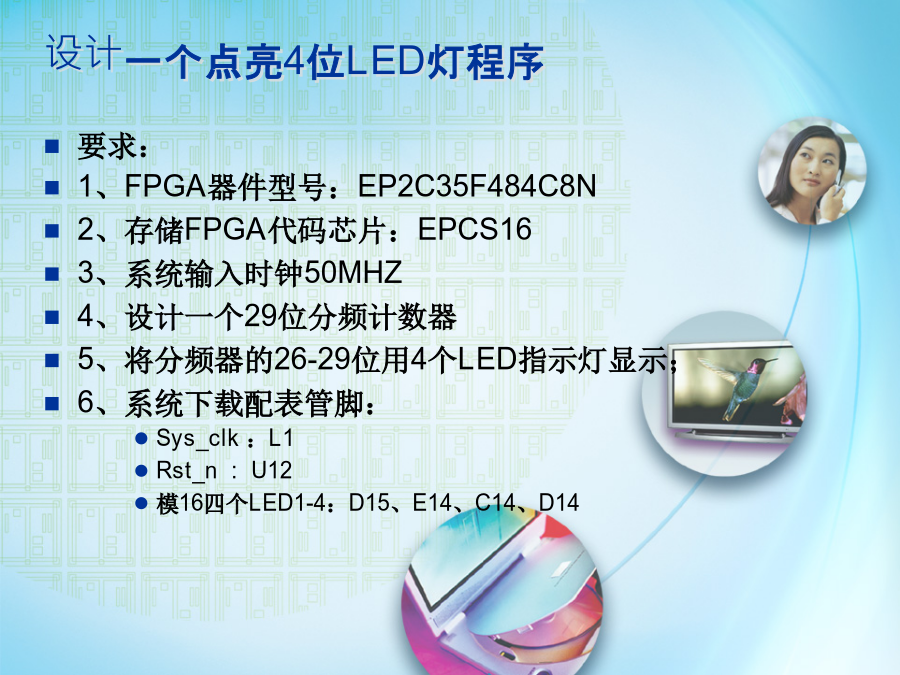

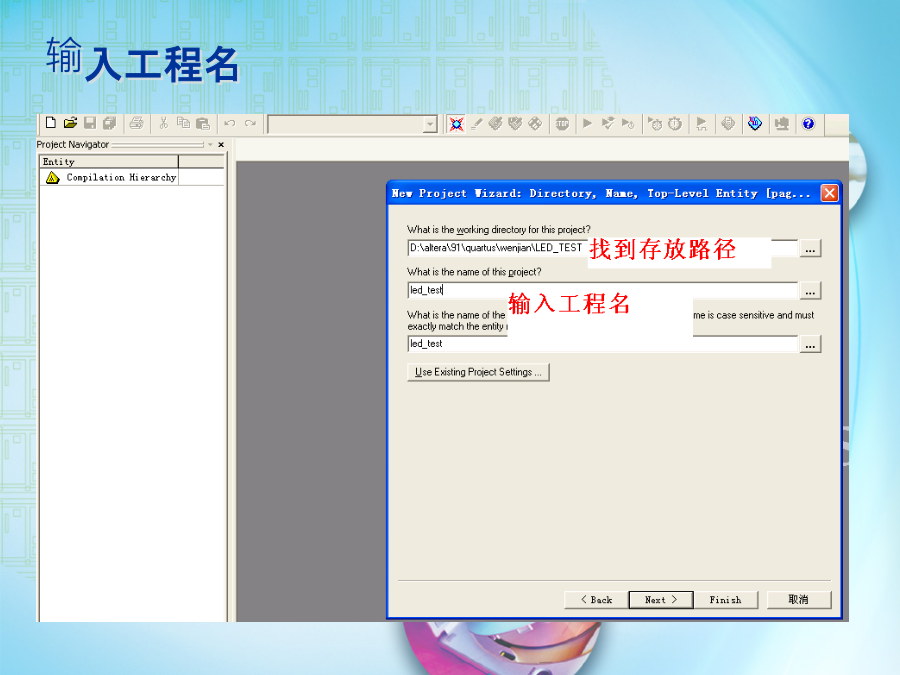

QuartusII9.1使用教程设计一个点亮4位LED灯程序VHDL代码TCL脚本文件点亮LED灯设计流程新建工程文件输入工程名选择目标板FPGA型号选择FILE->NEW->vhdlfile新建HDL文件编辑文本并作必要注释,跟工程文件保存同一文件夹编译工程代码有错,编译器提示错误修改错误(图示:下一页)编译后,FPGA资源使用分析指定EPCS目标编程器件(图示:下一页)建立脚本文件:FILE->NEW->TclScriptFile编辑TCL脚本文件,指定FPGA管脚添加脚本文件到工程查看管脚是否指定成功(此过程可以忽略)路径:Assignments->Pins重新编译用JTAG模式,直接下载程序到FPGA运行掉电后程序不保存掉电存储方式将程序下载到EPCS存储芯片
