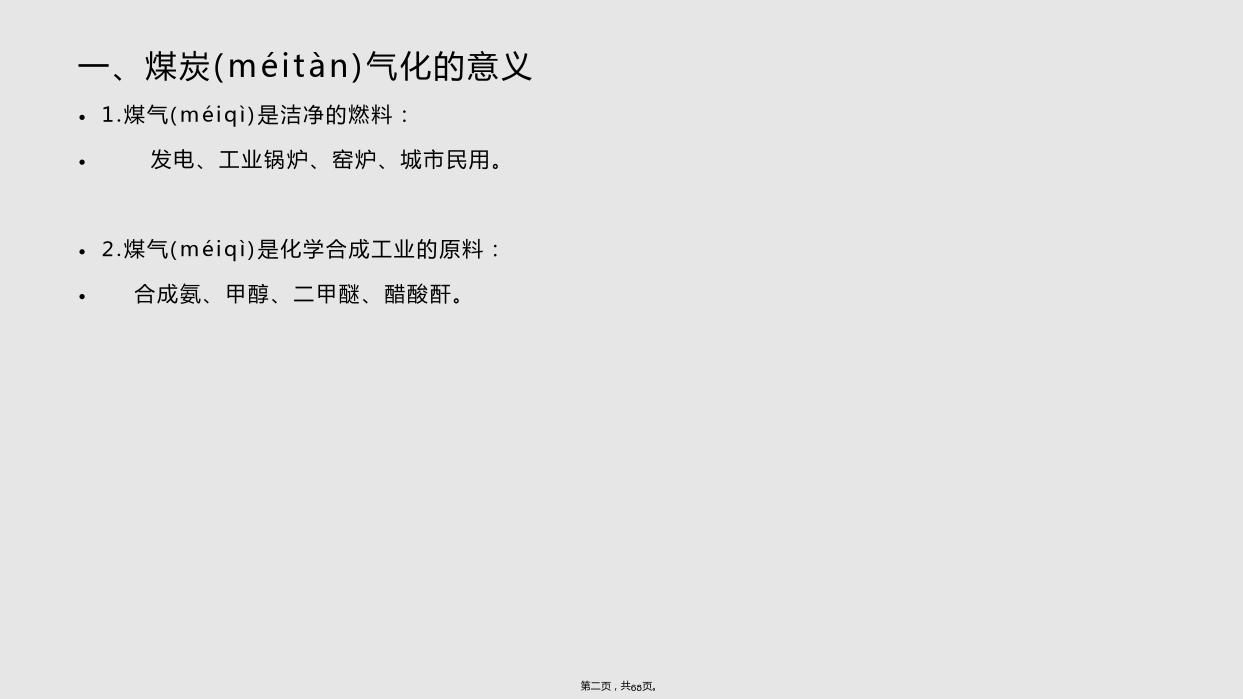

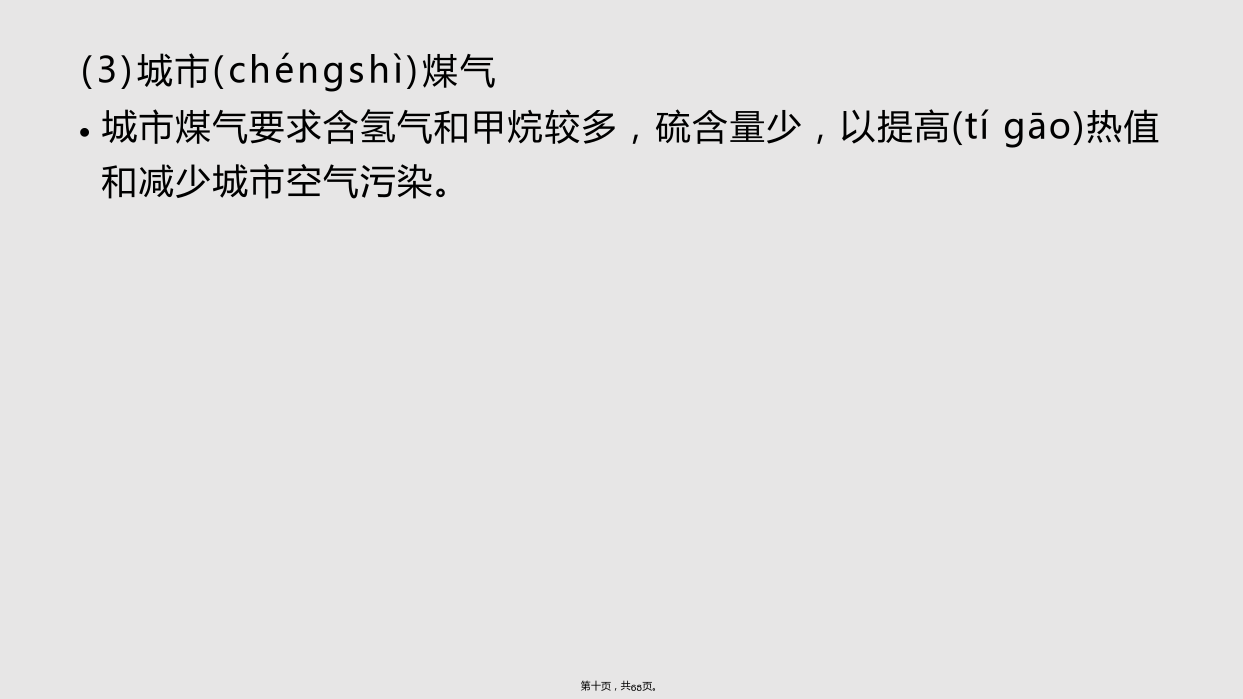

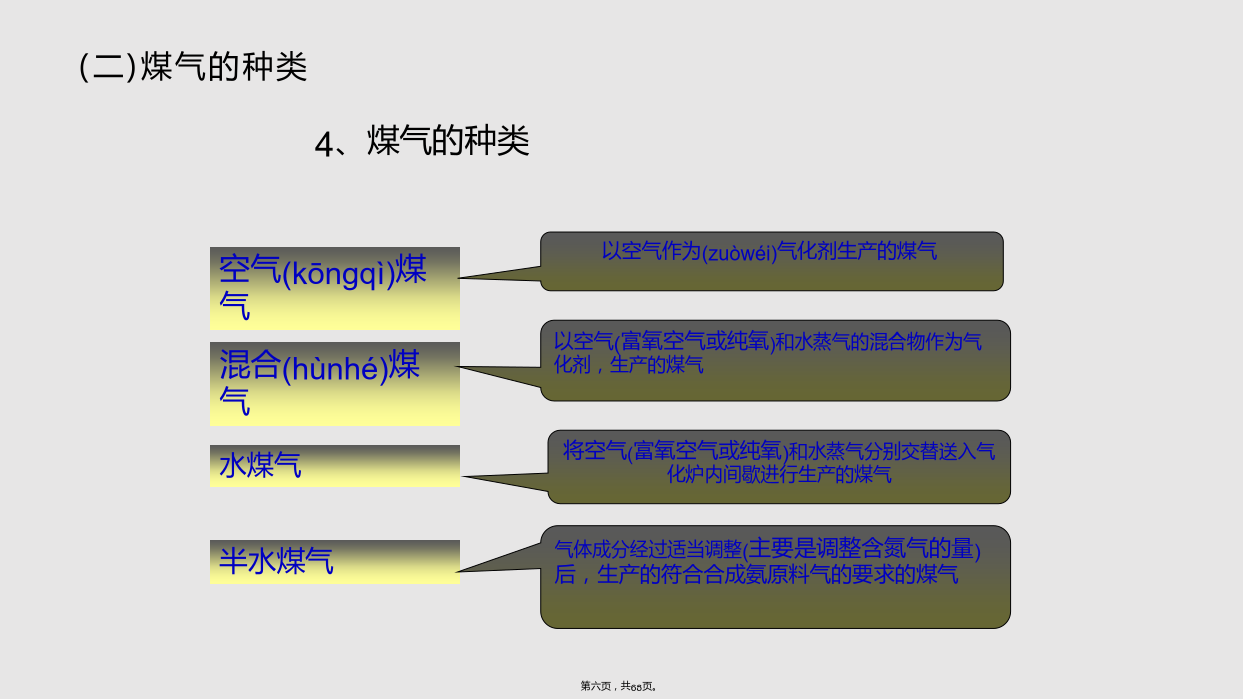

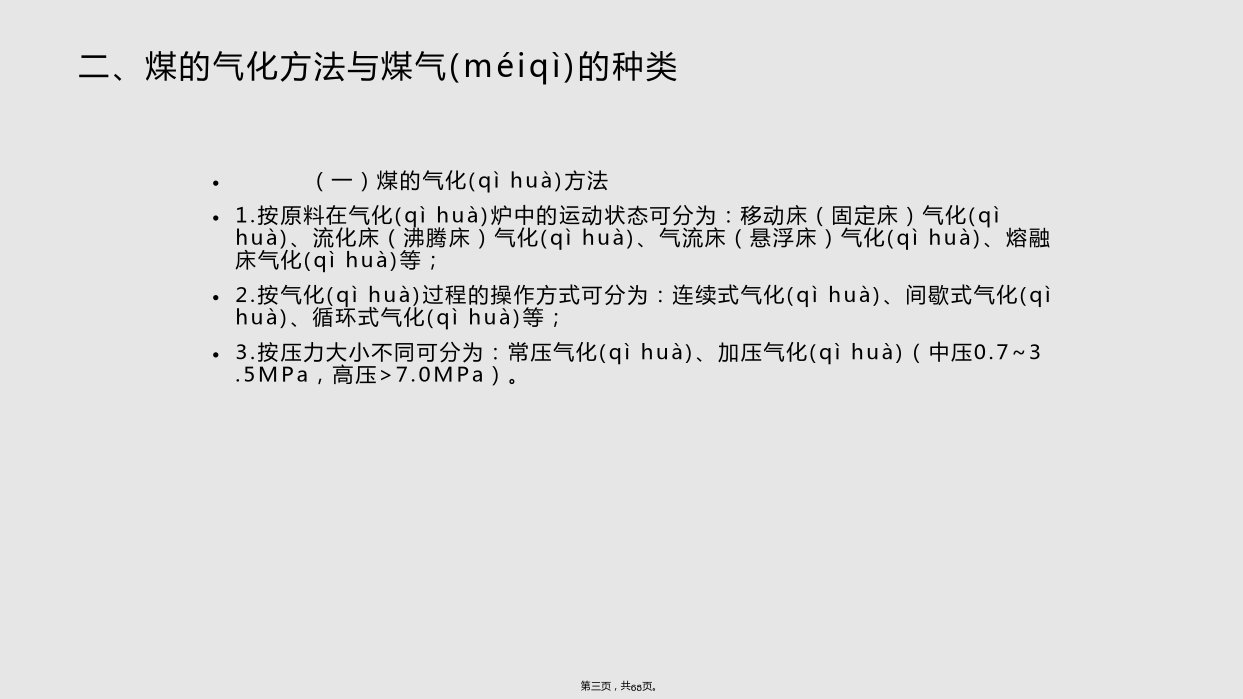

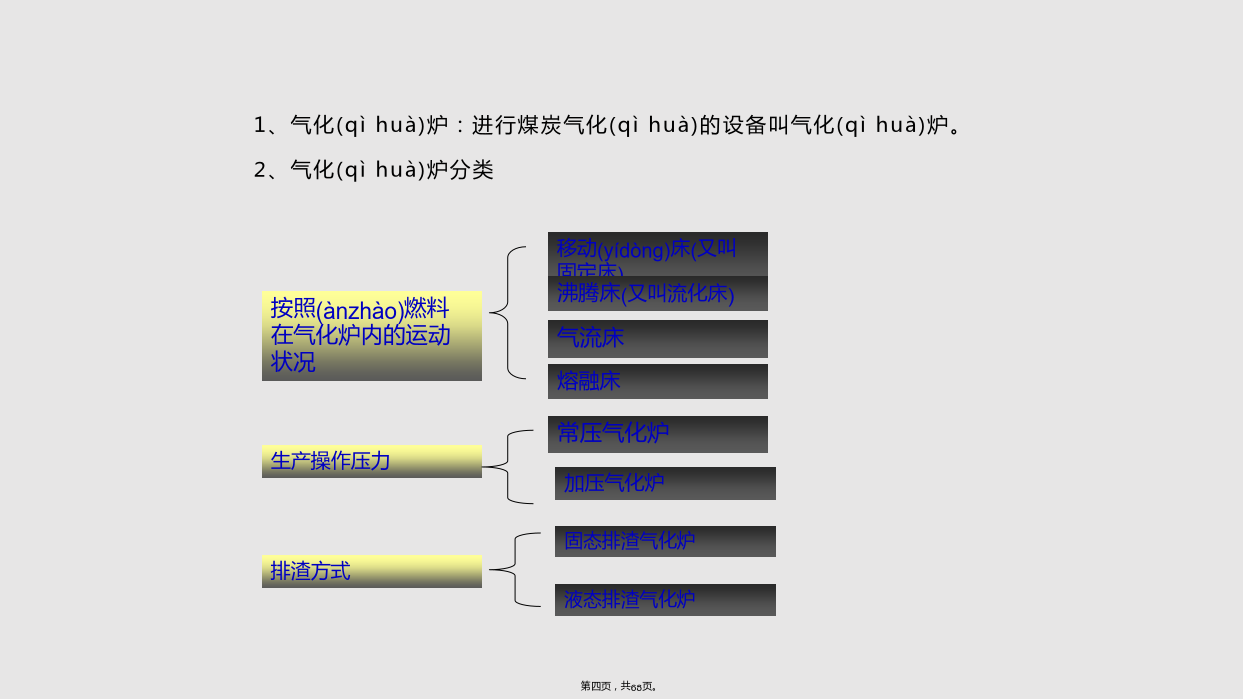

一、煤炭气化的意义二、煤的气化方法与煤气的种类1、气化炉：进行煤炭气化的设备叫气化炉。2、气化炉分类空气煤气(1)水煤气和发生炉煤气(2)合成气与还原(huányuán)气(3)城市(chéngshì)煤气三、煤气化的化学反应(huàxuéfǎnyìng)5.碳加氢反应(fǎnyìng)C+2H2→CH4＋39.4kJ/mol6.热解或脱挥发分反应(fǎnyìng)CmHn→n/4CH4+（m－n）/4C或CmHn＋（4m－n）/2H2→mCH43气化过程热平衡煤气化炉原理和分类块状原料煤一般用固定床气化炉。在上部加料，随气化过程进行料层慢慢下降，同时气化剂由下向上逆流通过。优点：操作费用低、炉总效率高。缺点：热煤气流经煤层时容易将煤加热使其干燥，产生焦油和酚混在煤气中，使净化困难；对于有粘性的煤，还需设置破粘装置；需设置转动炉箅；操作周期短、维修费用大。固定床气化法加压气化优点：能耗低、煤气热值高。过程：粒度5~30mm的煤间歇加入炉内，但炉内布料器上存煤多，煤进入炉膛燃烧区是连续的。炉内设有破粘装置。煤气化压力约3MPa,水蒸气和氧气由转动炉箅进入气化炉，生成的煤气由上部引出，灰渣经下部灰箱排出。煤粒在炉内从上到下移动经过干燥层、热解层、气化层、燃烧层。鲁奇加压气化炉及鲁奇加压气化流程如下图：加压气化主要操作过程煤反应(fǎnyìng)能力鲁奇加压气化法特点3.液态排渣加压气化法4.鲁尔100加压气化炉2.沸腾床气化炉沸腾床气化法(3)气流床气化炉气流床气化法特点：2.德士古气化法废热锅炉(wasteheatboiler);又称余热锅炉，利用生产过程中的高温物流作为热源来生产蒸汽的换热器，它既是工艺流程中高温物流的冷却器,又是利用余热提供蒸汽的动力装置。如在乙烯装置中，将从管式炉出来的裂解气(温度高达800～900℃)直接送入急冷废热锅炉，在0.1s内温度降到350～600℃，这样既可以防止因过度裂解而降低乙烯收率，又可生产10MPa以上的高压蒸汽,对提高整个工厂的热效率和经济效益起着重要作用。目前，在硝酸、硫酸、合成氨及石油炼制工业等许多生产过程中都普遍使用废热锅炉，使生产过程所需的动力和热能得以全部或部分自给。2.原料煤的组成和性质(xìngzhì)对气化的影响粘结性：粘结性煤在加热到350~450ºC时就形成胶质体，发生软化、熔融，有液相产物与煤粘在一起，析出挥发物固化后形成块状焦炭。这种煤气化时需要破粘措施。由于有粘结性，所以用它作焦化原料特别好，一般不用于气化。粒度:煤的粒度可分为小于6mm的粉煤、小块和中块，机械化采煤粉煤含量高。褐煤易风化裂碎,粉煤量较大。气流床用细粉煤；流化床气化可用粒度小于6mm的煤；固定床用块煤。（一）移动床气化法对煤质的要求2.移动床加压气化对煤质的要求（二）沸腾床气化法及其煤质的要求（三）气流床气化法及其对煤质的要求（四）熔融床气化法及其对煤质的要求地下气化建地下气化炉的两种技术途径建地下气化炉的两种技术途径煤炭地下气化原理煤气化联合循环(xúnhuán)发电特点：在煤气化过程中加入石灰脱硫，脱硫率高，且煤气在高温下送去燃气轮机，提高了能量利用率。用余焦燃烧的烟气产生蒸汽驱动蒸汽机发电。第二节煤的液化一、煤炭液化的意义二、煤炭液化的方法及对煤质的要求（一）煤炭液化的方法：（二）煤直接加氢液化法及对煤质的要求（三）煤的间接液化及对煤质的要求（四）煤的部分液化及对煤质的要求第三节煤的燃烧(ránshāo)一、煤的燃烧(ránshāo)过程二、煤燃烧(ránshāo)的基本化学反应三、煤炭完全燃烧的条件第四节石煤和煤矸石的利用（一）石煤的性质（二）石煤的主要利用途径感谢您的观看(guānkàn)！
