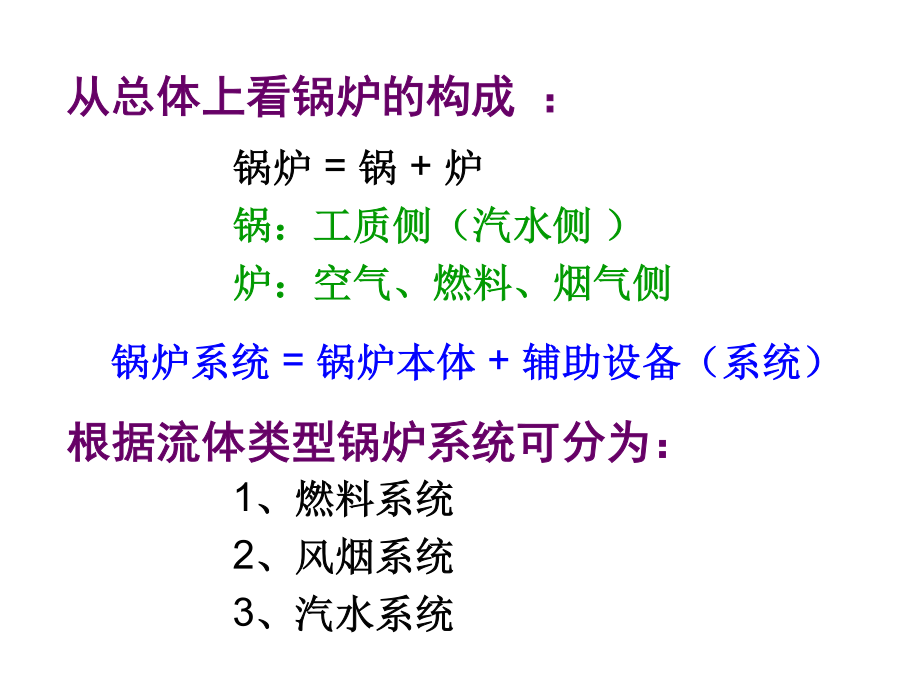

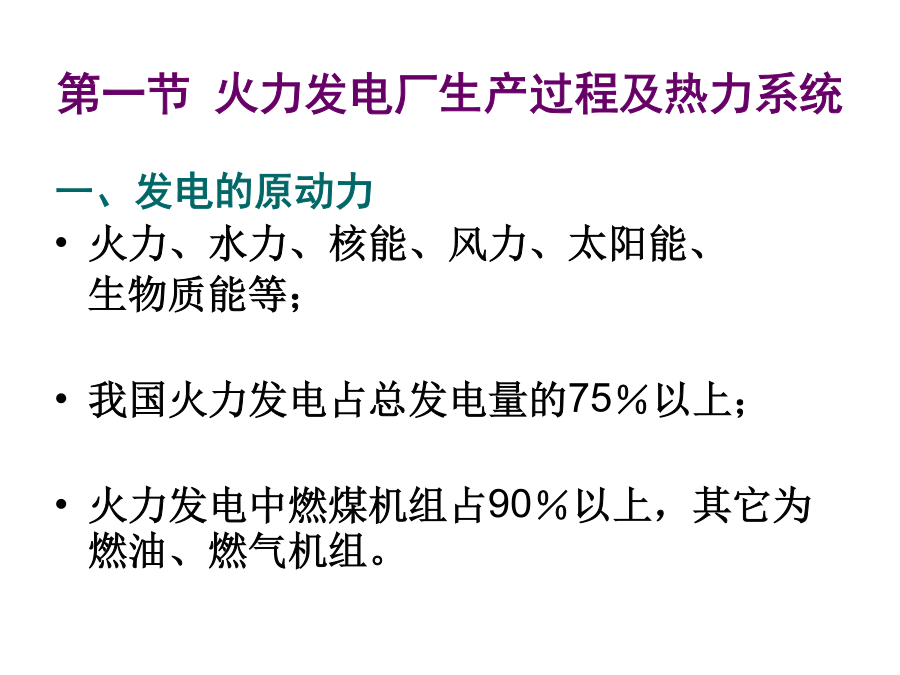

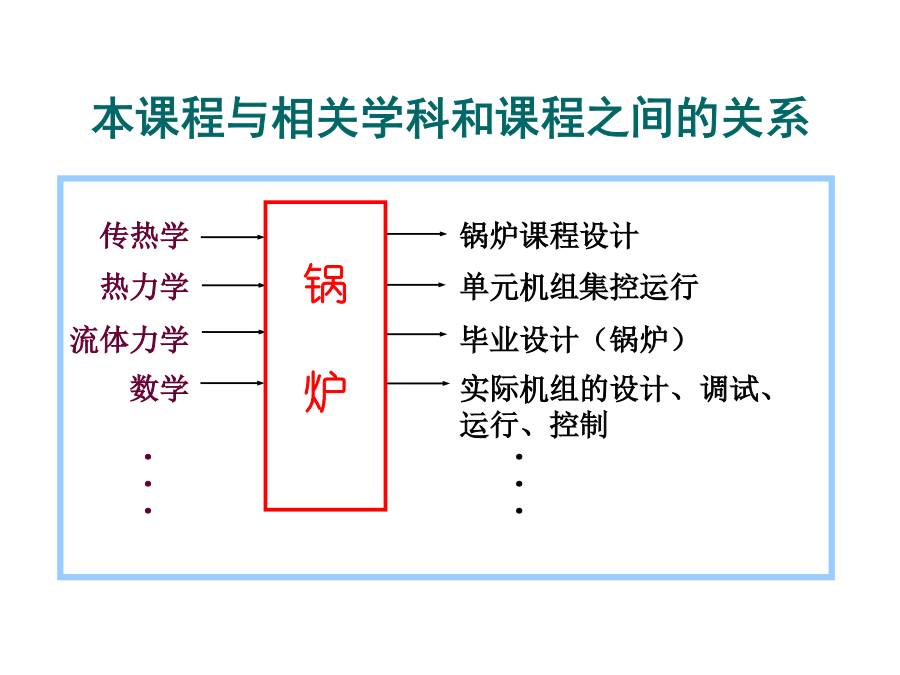

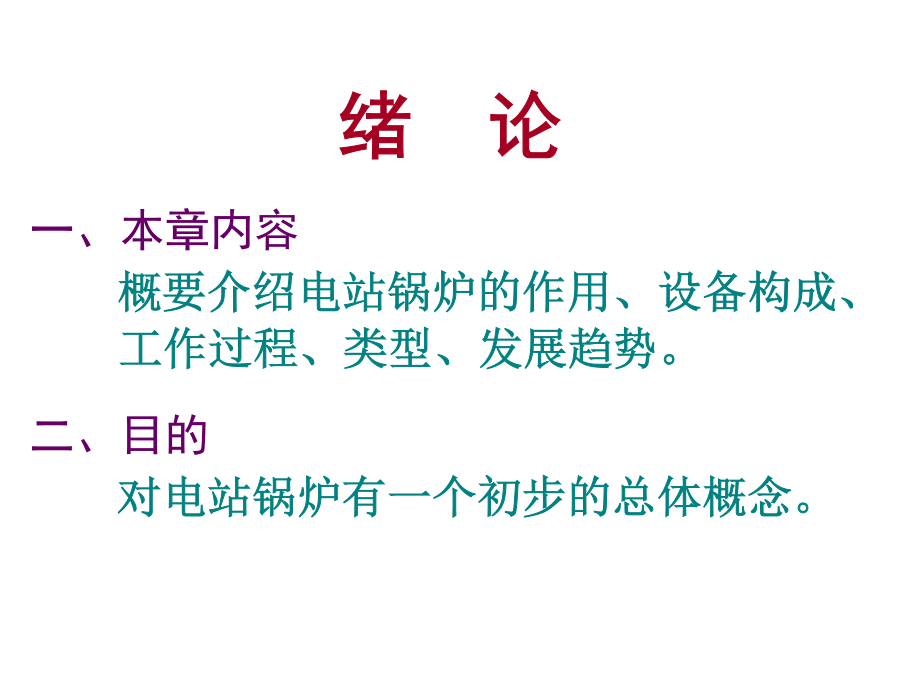

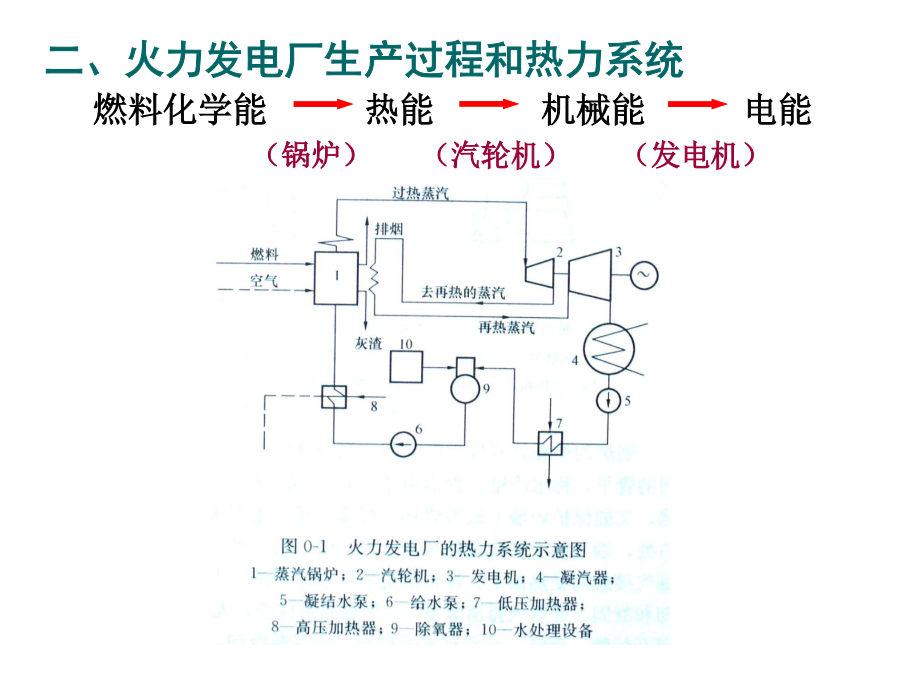

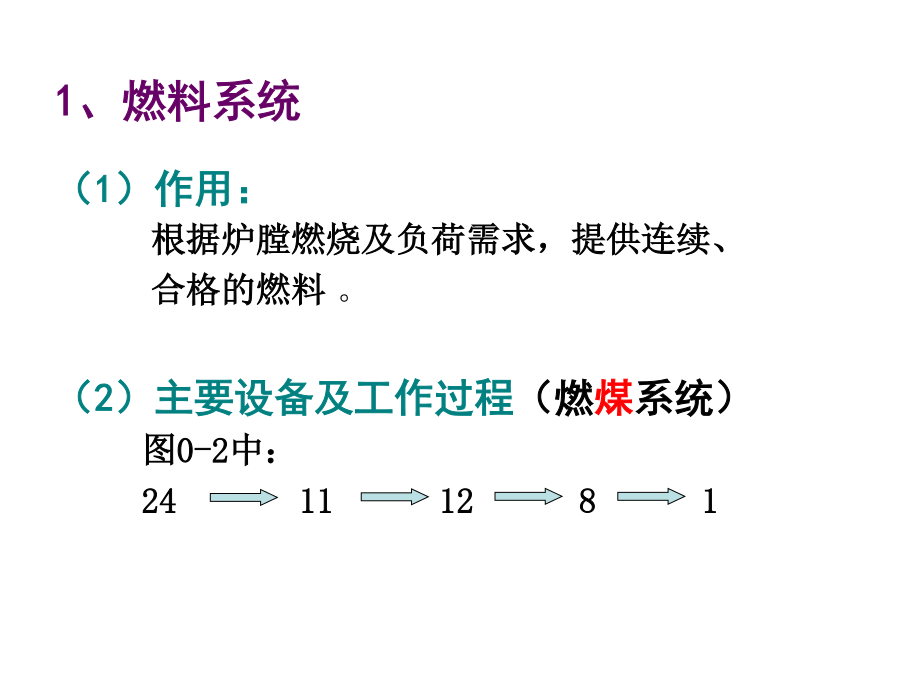

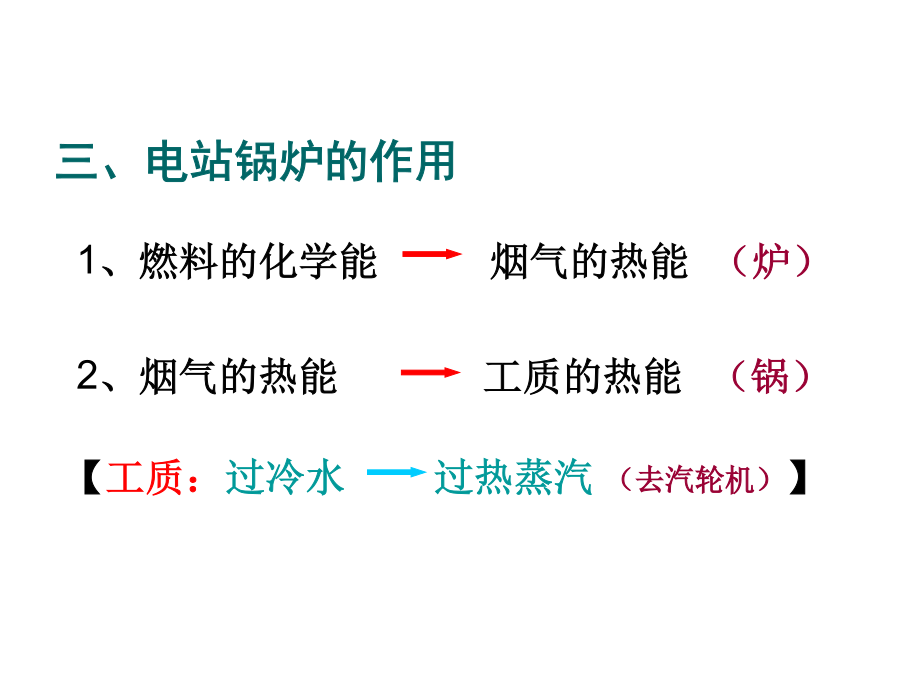

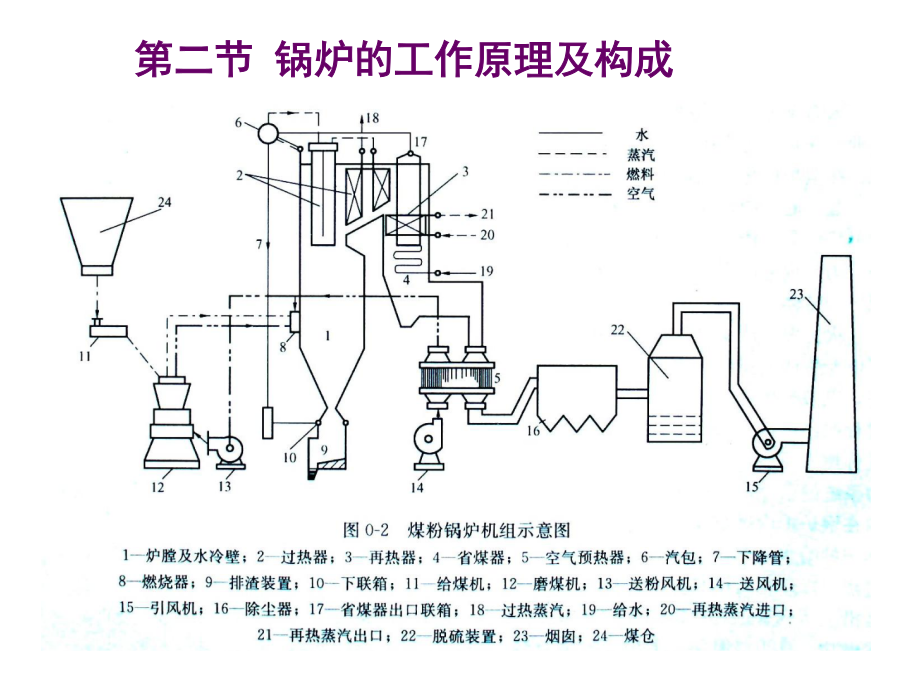

锅炉原理本课程与相关学科和课程之间的关系绪论第一节火力发电厂生产过程及热力系统二、火力发电厂生产过程和热力系统燃料化学能热能机械能电能（锅炉）（汽轮机）（发电机）三、电站锅炉的作用1、燃料的化学能烟气的热能（炉）2、烟气的热能工质的热能（锅）【工质：过冷水过热蒸汽（去汽轮机）】第二节锅炉的工作原理及构成从总体上看锅炉的构成：锅炉=锅+炉锅：工质侧（汽水侧）炉：空气、燃料、烟气侧锅炉系统=锅炉本体+辅助设备（系统）根据流体类型锅炉系统可分为：1、燃料系统2、风烟系统3、汽水系统1、燃料系统（1）作用：根据炉膛燃烧及负荷需求，提供连续、合格的燃料。（2）主要设备及工作过程（燃煤系统）图0-2中：241112812、风烟系统（1）作用：1）干燥、输送煤粉；2）提供燃烧所需的氧量；3）把燃烧产生的热量传给工质。（2）主要设备及工作过程图0-2中：14581,2,3,4,5,16,22,15,2313,123、汽水系统（1）作用：吸收烟气热量，把给水加热成过热蒸汽。（2）主要设备及工作过程图0-2中：19417671016218（去汽轮机高压缸）20321（去汽轮机中压缸）第三节电厂锅炉的主要特征指标一、安全1、连续运行小时数2、事故率3、可用率二、经济1、发电煤耗（式0-2）2、供电煤耗（式0-3）3、锅炉热效率（式0-4）三、环保1、CO22、SOX3、NOX4、粉尘第四节锅炉的分类一、按容量和参数分类1、按容量（最大连续蒸发量D）分类D<670t/h：小型（对应<200MW发电机组）D=670~1000t/h：中型（对应200~300MW机组）D>1000t/h：大型（对应>300MW发电机组）锅炉的出力（蒸发量）分有：1）BMCR(boilermaximumcontinuousrating)---锅炉最大连续出力；2）BRL(boilerratedload)---锅炉额定负荷（出力）；3）ECR(economicalcontinuousrating)---经济连续出力。2、按参数（额定工况过热蒸汽压力）（书p.6）低压锅炉（≤2.45MPa)中压锅炉（2.94~4.92MPa)高压锅炉（7.8~10.8MPa)超高压锅炉（11.8~14.7MPa)亚临界压力锅炉（15.7~19.6MPa)超临界压力锅炉（>22.12MPa)超超临界压力锅炉（>26MPa)3、锅炉型号一般由5个部分组成。举例说明：SG–1910/25.4–M951SG――上海锅炉厂制造1910――最大连续蒸发量BMCR（t/h）25.4――BMCR过热蒸汽压力（表压，MPa）M――燃煤（燃油Y，燃气Q，其它T）951――设计序号HG1952/25.4－YM1HG――哈尔滨锅炉厂制造1952――最大连续蒸发量BMCR（t/h）25.4――BMCR过热蒸汽压力（表压，MPa）YM――设计燃料为烟煤1――设计序号DG－670/13.7－540/540－5DG――东方锅炉厂制造；670――最大连续蒸发量BMCR（t/h）；13.7――BMCR过热蒸汽压力（表压，Pa）；540――过热蒸汽温度（℃）；540――再热蒸汽温度（℃）；5――设计序号。二、按燃烧方式分类1、室燃炉2、层燃炉3、流化床炉4、旋风炉（各自的特点：书p.6~7）三、按水循环方式分类（1）自然循环锅炉：K>1，循环动力完全依靠汽水密度差；（2）控制循环锅炉：K>1，循环动力主要依靠炉水循环泵；（3）直流锅炉：K=1：工质一次通过蒸发区，没有循环；（4）复合循环锅炉：低负荷时多次循环，高负荷时纯直流。上述（1）（2）：只能适用于临界压力以下；（3）（4）：适用于任何压力。四、其它分类法（1）燃料种类燃煤、燃油、燃气、垃圾、余热（2）用途电站、工业、船用、机车（3）排渣方式固态、液态（4）炉膛压力微负压、微正压、正压（增压）第五节燃煤发电及锅炉技术的发展概况1000MW超超临界压力锅炉第一章燃料及燃烧计算第一节锅炉用燃料第二节煤的成分二,三、煤的成分及其对锅炉的影响1、碳C煤中含量最多的可燃元素，含量在20%~70%。分为：（1）固定碳（单质C）（2）挥发性有机化合物CmHn、CO，以及CO2等。燃烧反应完全燃烧:C+O2CO2+32700kJ/kg不完全燃烧:C+0.5O2CO+9270kJ/kg2、氢H煤中发热量最高的可燃元素，但是
