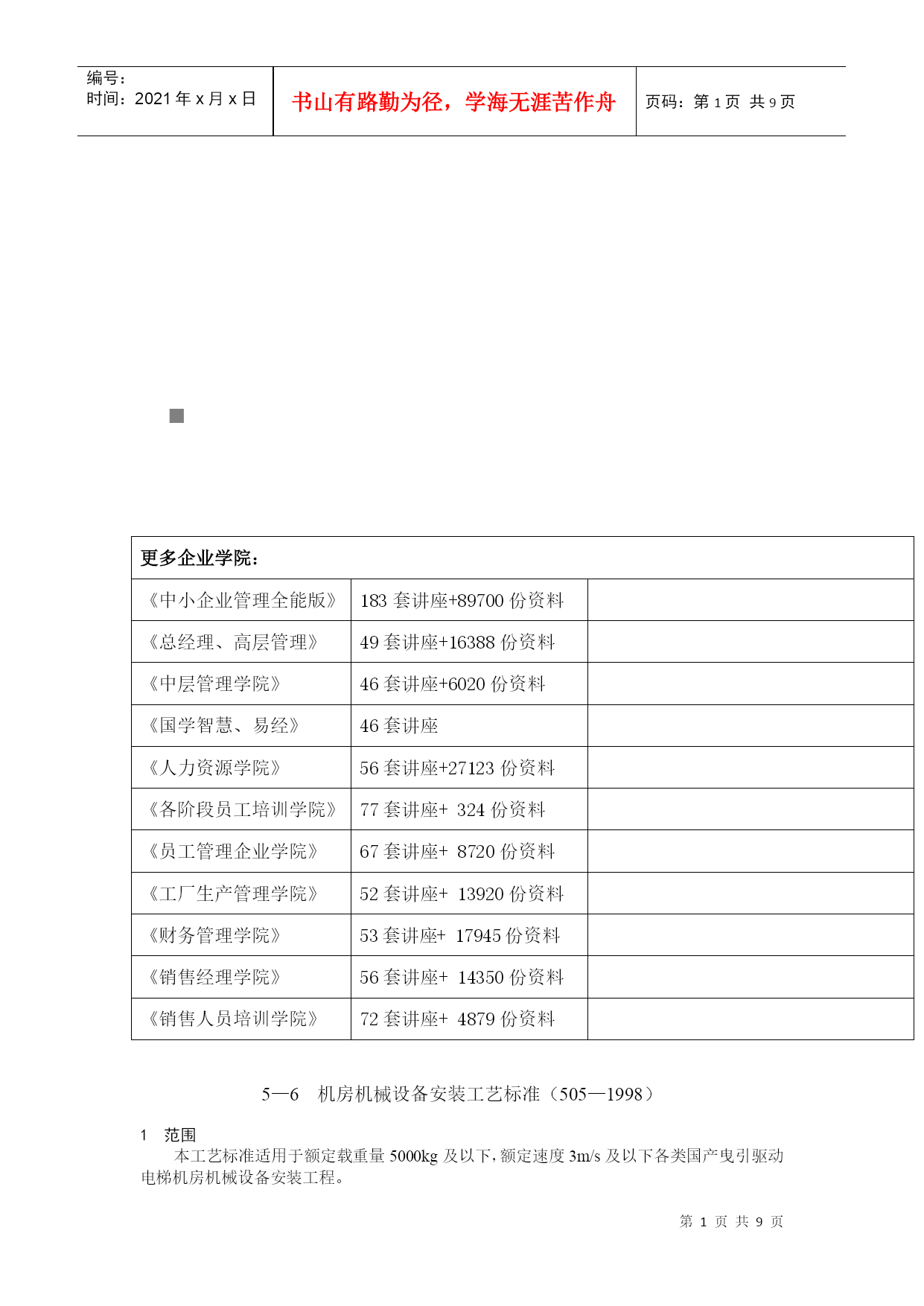

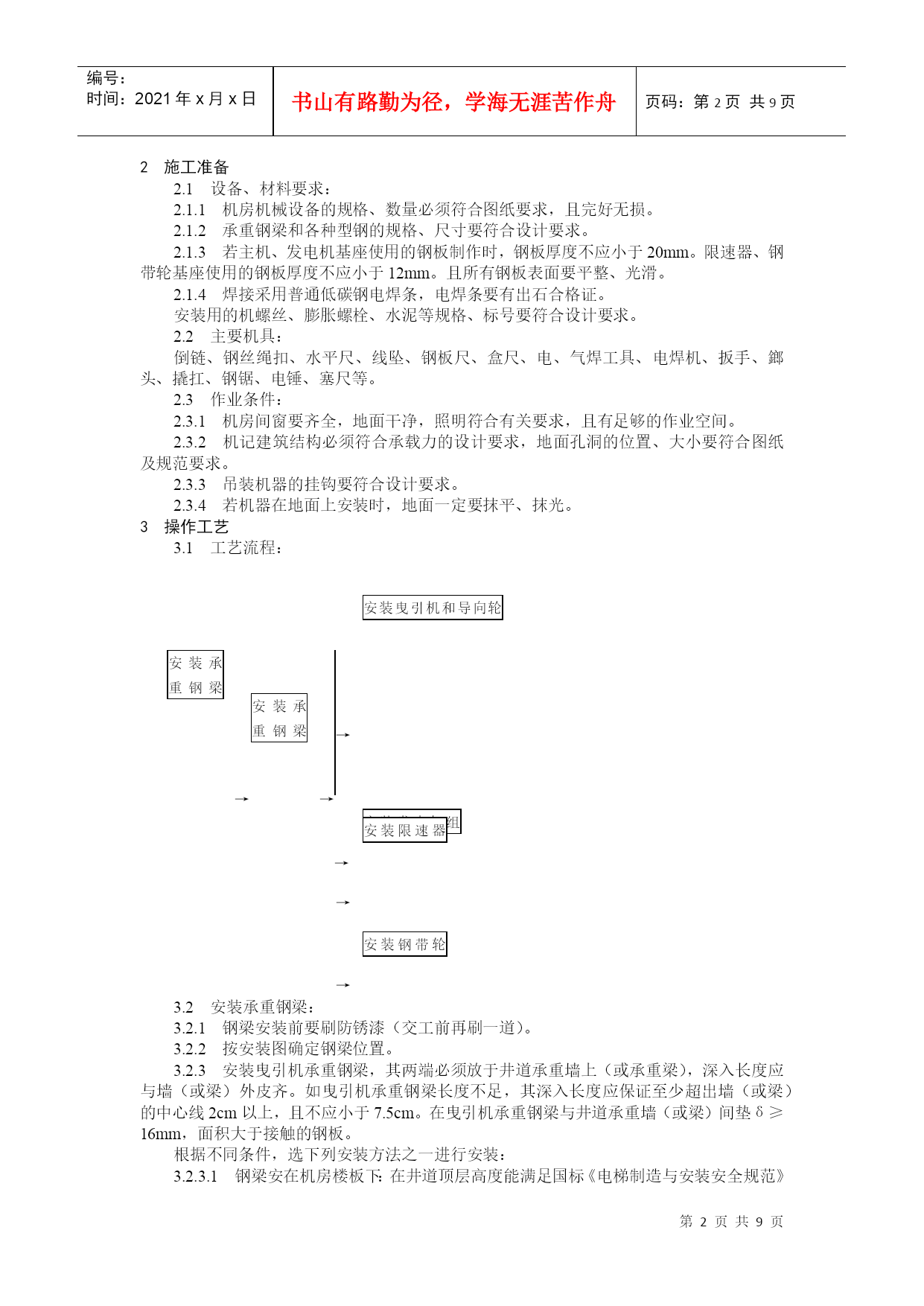

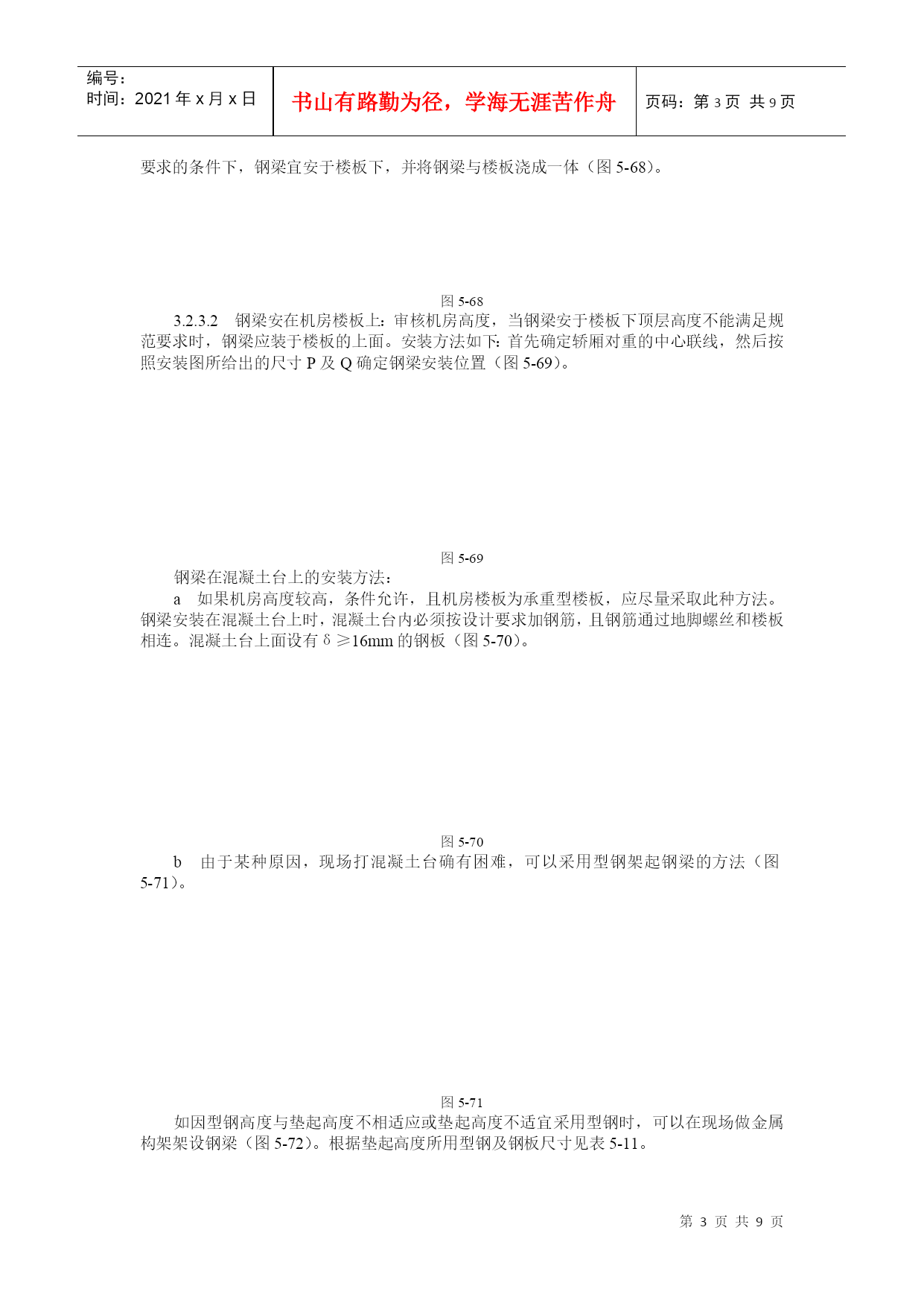

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE9页共NUMPAGES9页第PAGE\*MERGEFORMAT9页共NUMPAGES\*MERGEFORMAT9页HYPERLINK""更多企业学院：《中小企业管理全能版》183套讲座+89700份资料《总经理、高层管理》49套讲座+16388份资料《中层管理学院》46套讲座+6020份资料《国学智慧、易经》46套讲座《人力资源学院》56套讲座+27123份资料《各阶段员工培训学院》77套讲座+324份资料《员工管理企业学院》67套讲座+8720份资料《工厂生产管理学院》52套讲座+13920份资料《财务管理学院》53套讲座+17945份资料《销售经理学院》56套讲座+14350份资料《销售人员培训学院》72套讲座+4879份资料5—6机房机械设备安装工艺标准（505—1998）1范围本工艺标准适用于额定载重量5000kg及以下，额定速度3m/s及以下各类国产曳引驱动电梯机房机械设备安装工程。2施工准备2.1设备、材料要求：2.1.1机房机械设备的规格、数量必须符合图纸要求，且完好无损。2.1.2承重钢梁和各种型钢的规格、尺寸要符合设计要求。2.1.3若主机、发电机基座使用的钢板制作时，钢板厚度不应小于20mm。限速器、钢带轮基座使用的钢板厚度不应小于12mm。且所有钢板表面要平整、光滑。2.1.4焊接采用普通低碳钢电焊条，电焊条要有出石合格证。安装用的机螺丝、膨胀螺栓、水泥等规格、标号要符合设计要求。2.2主要机具：倒链、钢丝绳扣、水平尺、线坠、钢板尺、盒尺、电、气焊工具、电焊机、扳手、鎯头、撬扛、钢锯、电锤、塞尺等。2.3作业条件：2.3.1机房间窗要齐全，地面干净，照明符合有关要求，且有足够的作业空间。2.3.2机记建筑结构必须符合承载力的设计要求，地面孔洞的位置、大小要符合图纸及规范要求。2.3.3吊装机器的挂钩要符合设计要求。2.3.4若机器在地面上安装时，地面一定要抹平、抹光。3操作工艺3.1工艺流程：安装曳引机和导向轮安装承重钢梁安装承重钢梁→安装限速器→→安装发电机组→→安装钢带轮→3.2安装承重钢梁：3.2.1钢梁安装前要刷防锈漆（交工前再刷一道）。3.2.2按安装图确定钢梁位置。3.2.3安装曳引机承重钢梁，其两端必须放于井道承重墙上（或承重梁），深入长度应与墙（或梁）外皮齐。如曳引机承重钢梁长度不足，其深入长度应保证至少超出墙（或梁）的中心线2cm以上，且不应小于7.5cm。在曳引机承重钢梁与井道承重墙（或梁）间垫δ≥16mm，面积大于接触的钢板。根据不同条件，选下列安装方法之一进行安装：3.2.3.1钢梁安在机房楼板下：在井道顶层高度能满足国标《电梯制造与安装安全规范》要求的条件下，钢梁宜安于楼板下，并将钢梁与楼板浇成一体（图5-68）。图5-683.2.3.2钢梁安在机房楼板上：审核机房高度，当钢梁安于楼板下顶层高度不能满足规范要求时，钢梁应装于楼板的上面。安装方法如下：首先确定轿厢对重的中心联线，然后按照安装图所给出的尺寸P及Q确定钢梁安装位置（图5-69）。图5-69钢梁在混凝土台上的安装方法：a如果机房高度较高，条件允许，且机房楼板为承重型楼板，应尽量采取此种方法。钢梁安装在混凝土台上时，混凝土台内必须按设计要求加钢筋，且钢筋通过地脚螺丝和楼板相连。混凝土台上面设有δ≥16mm的钢板（图5-70）。图5-70b由于某种原因，现场打混凝土台确有困难，可以采用型钢架起钢梁的方法（图5-71）。图5-71如因型钢高度与垫起高度不相适应或垫起高度不适宜采用型钢时，可以在现场做金属构架架设钢梁（图5-72）。根据垫起高度所用型钢及钢板尺寸见表5-11。图5-72选用型钢及钢板尺寸表5-11垫起高度（mm）选用型钢名称型钢规格（mm）铁板宽度（mm）300450600等边角钢槽钢槽钢100×100×10h=160h=200δ=9300450同构架长钢梁找平找正后，用电焊将承重梁和垫铁焊牢。承重梁在墙内的一端用混凝土塞实抹平，在地面上坦露的一端用混凝土打一个墩，将其封住（图5-73）。图5-733.3安装曳引机底座：若电梯厂未提供成套曳引机底座，则需现场制作。3.3.1制作混凝土底座：制作混凝土底座要由土建配合，根据设计要求施工。若无设计要求，则根据以下要求施工：混凝土基座用的水泥标号不小于225号，水泥、砂子、豆石的比例为1：2：2。基座内配有相应规格的钢筋。混凝土基座的厚度以250~300mm为宜，要
