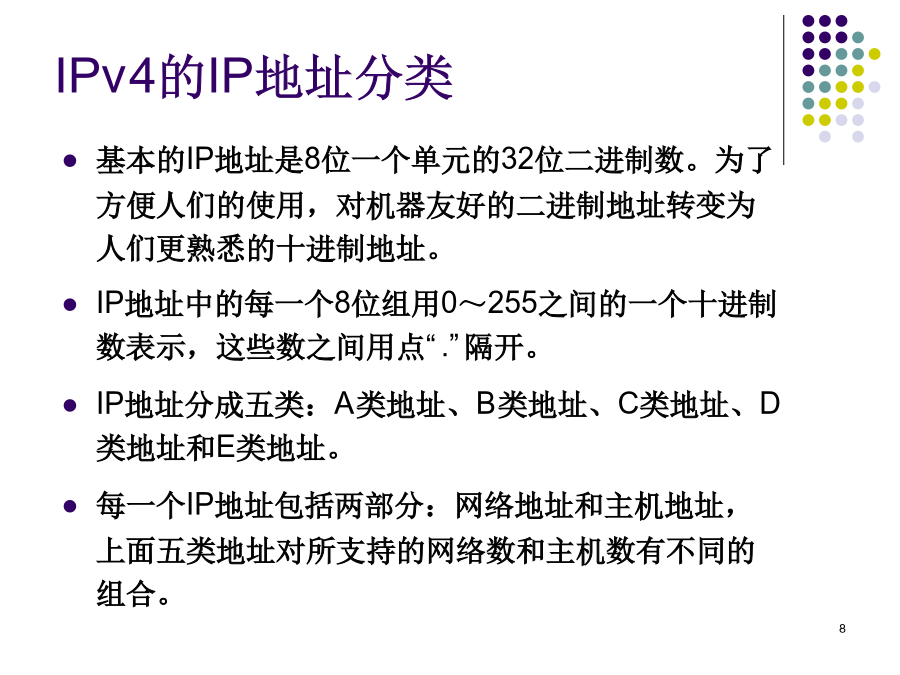

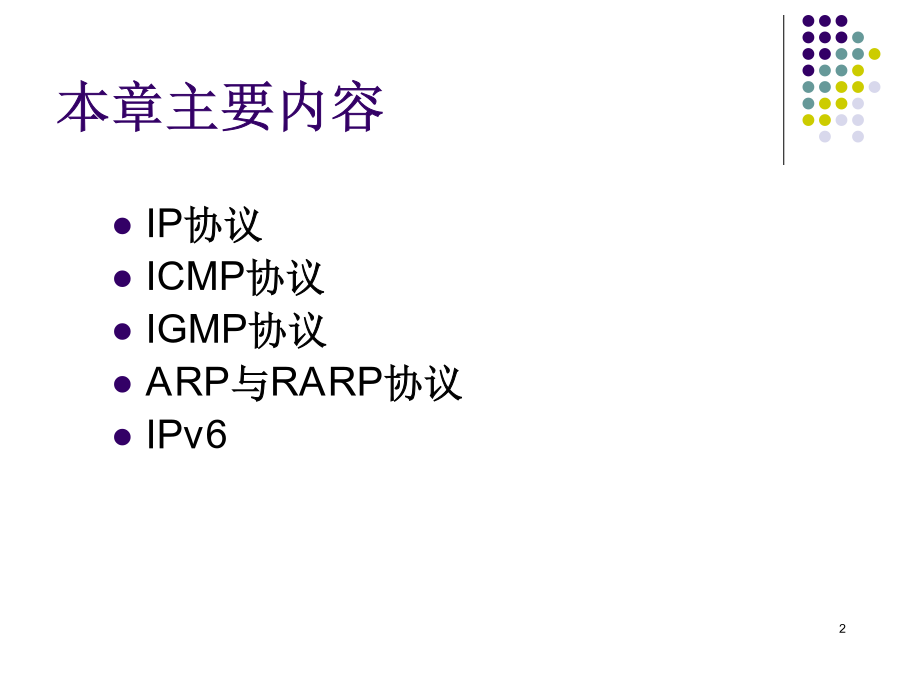

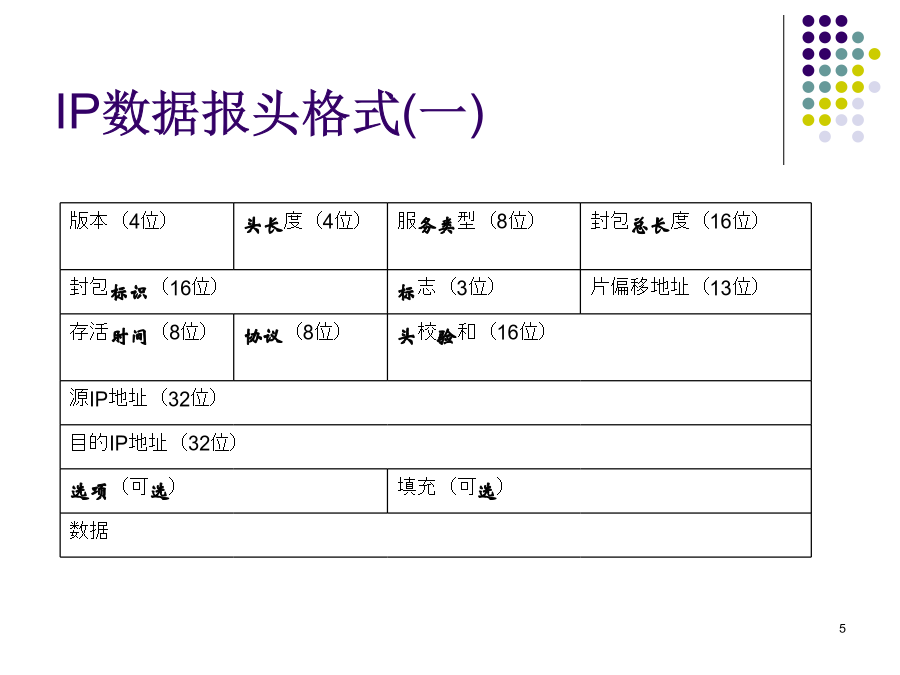

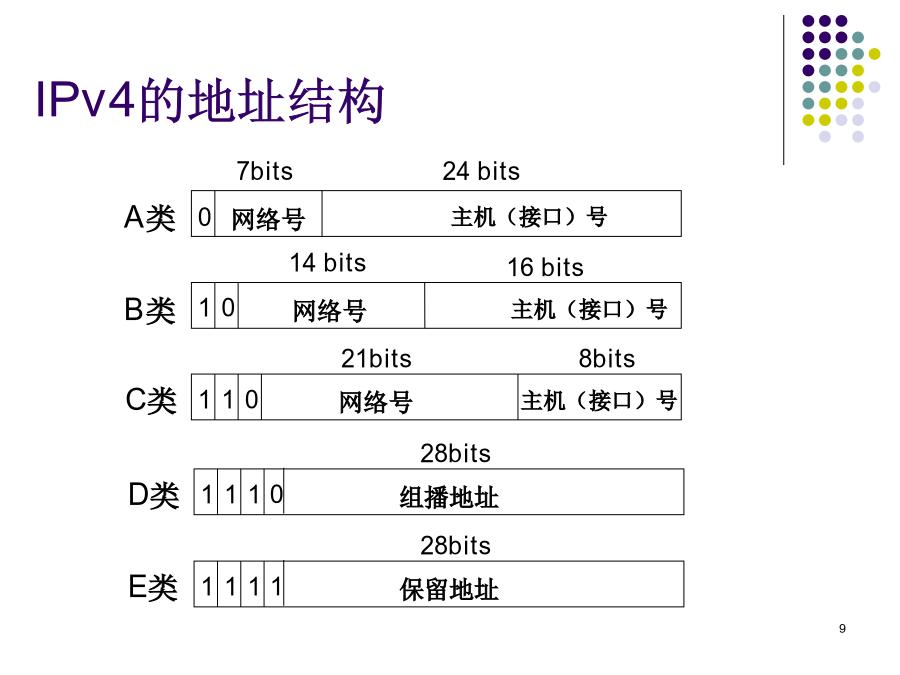

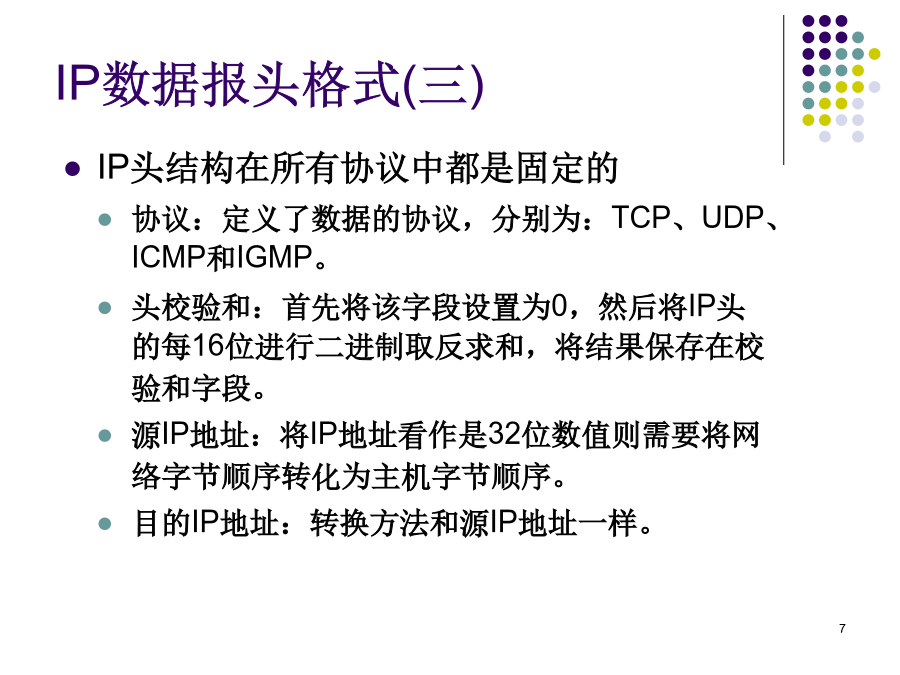

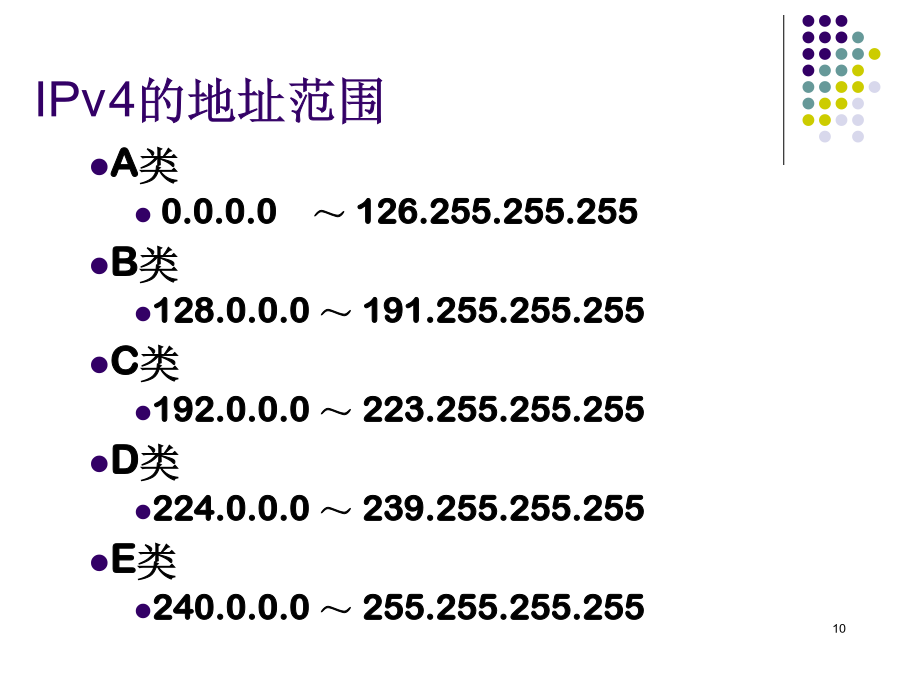

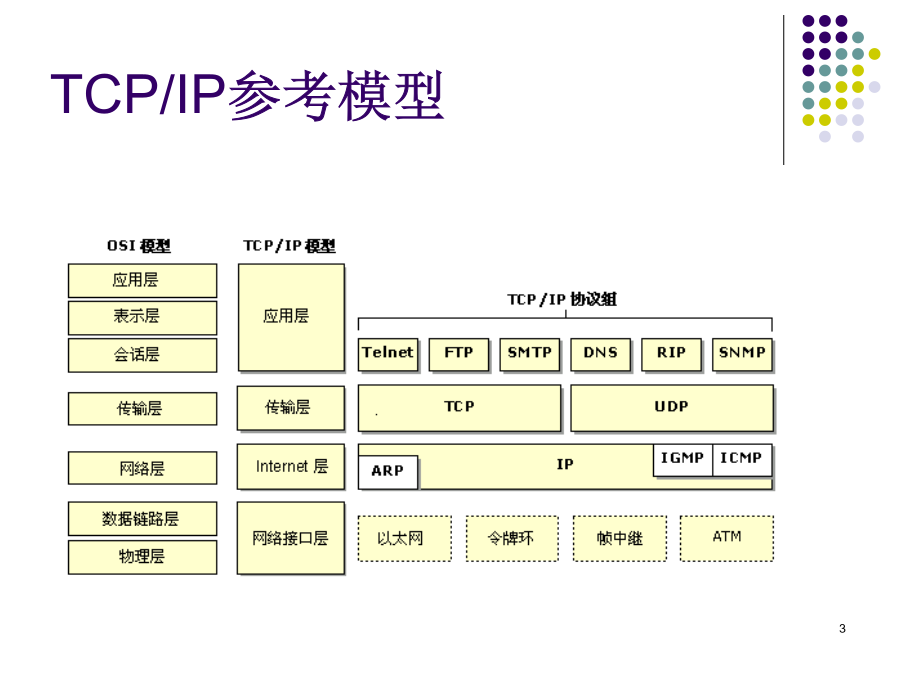

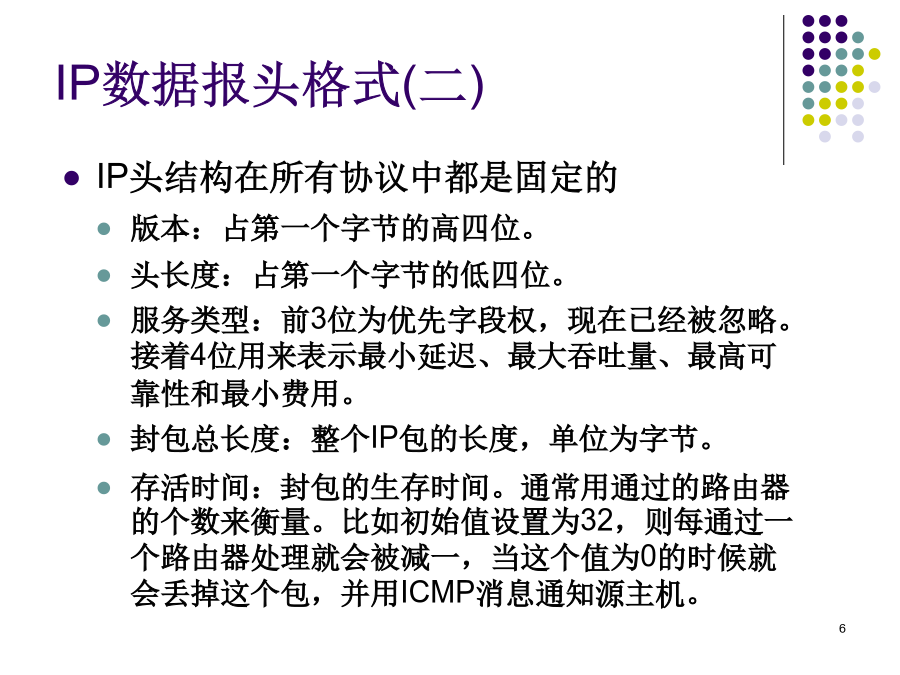

第五章网络层协议本章主要内容TCP/IP参考模型网络协议IPIP数据报头格式(一)IP数据报头格式(二)IP数据报头格式(三)IPv4的IP地址分类IPv4的地址结构IPv4的地址范围保留的IP地址私有网络的IP地址子网划分(一)子网划分(二)子网划分(三)子网地址位数的确定(一)子网地址位数的确定(二)子网掩码(一)子网掩码(二)子网掩码(三)子网划分实例子网和子网掩码分片和重组(一)分片和重组(二)通过标志标识和段偏移实现分段IP包分段举例(一)IP包分片举例(二)数据报分片的重组IP控制协议网际控制报文协议ICMPICMP报文格式ICMP报文主要类型目的站点不可达(一)目的站点不可达(二)数据报超时数据报参数错源抑制(一)源抑制(二)源抑制报文的格式重定向回应请求/应答报文的格式时间戳请求/应答报文地址掩码请求/应答报文ICMP使用举例PING命令46用PING命令诊断网络问题TRACERT命令得到路径中最小的MTU组播概述单播/组播单播单播组播组播组播的应用CiscoIP/TVIBMVideochargerIP组播地址(一)IP组播地址(二)组播路由InternetGroupManagementProtocolIGMP的实现地址解析的作用地址解析地址解析技术(一)地址解析技术—查表地址解析技术—相近形式计算地址解析技术—消息交换法地址解析协议ARP(一)地址解析协议ARP(二)ARP报文格式举例：协议地址是IP地址，硬件地址是以太网MAC地址暂存ARP应答处理接收的ARP消息ARP地址解析和数据包在网间的传递反向地址解析协议RARPIPv4的不足IPv6的主要改进IPv6vs.IPv4报文比较IPv4报头20字节+Options:13字段,包括3个标志位flagsIPv6报头40Octets,8fields格式说明(一)格式说明(二)格式说明(三)格式说明(三)DestinationAddressIPv6的地址表示方法IPv6的扩展头部IPv6的路由性能IPv6的分片与重组IPv6的安全性IPv4向IPv6的过渡双协议栈方式IPv4Tunnel国内外的研究IPv6实验床结构
