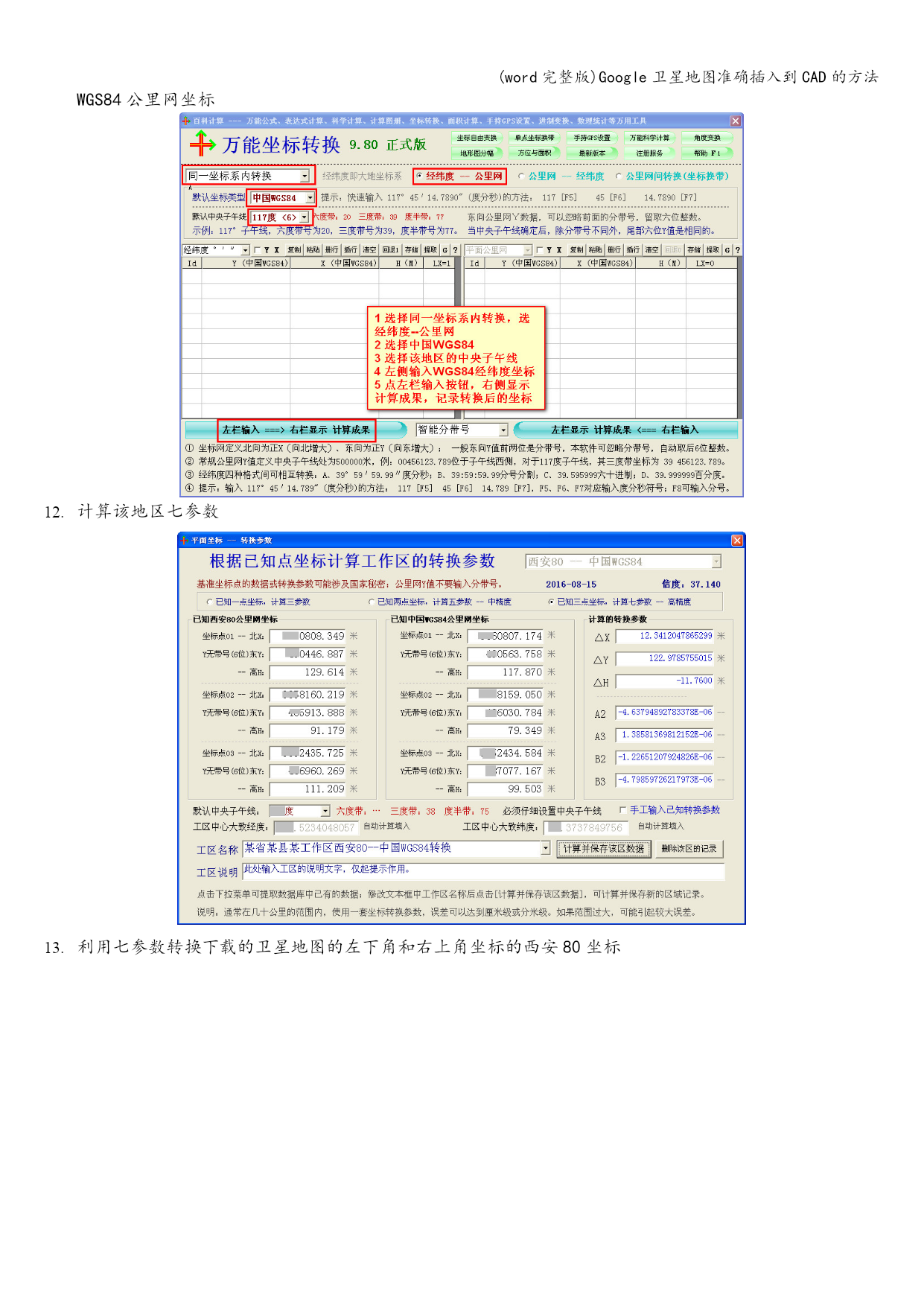

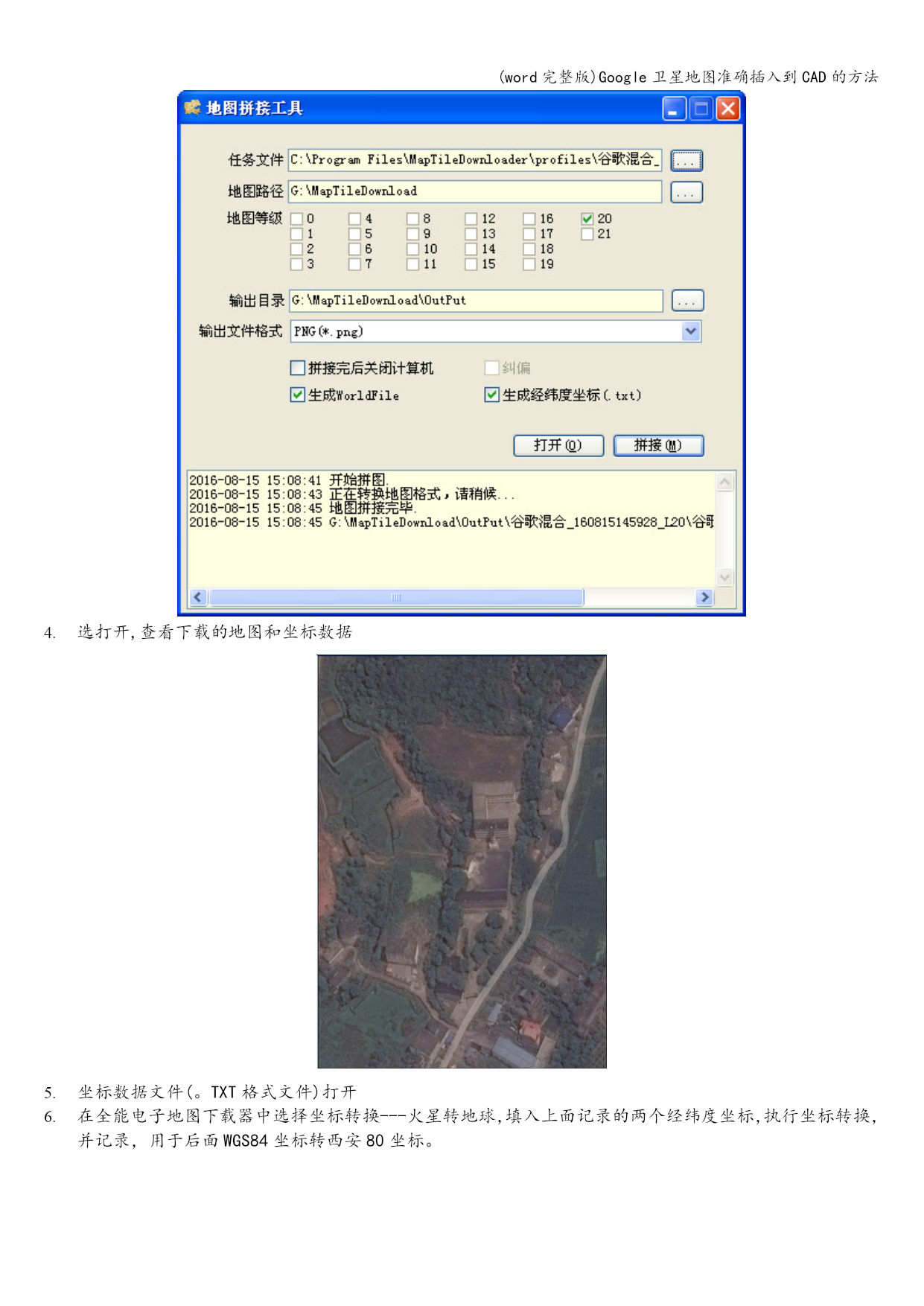

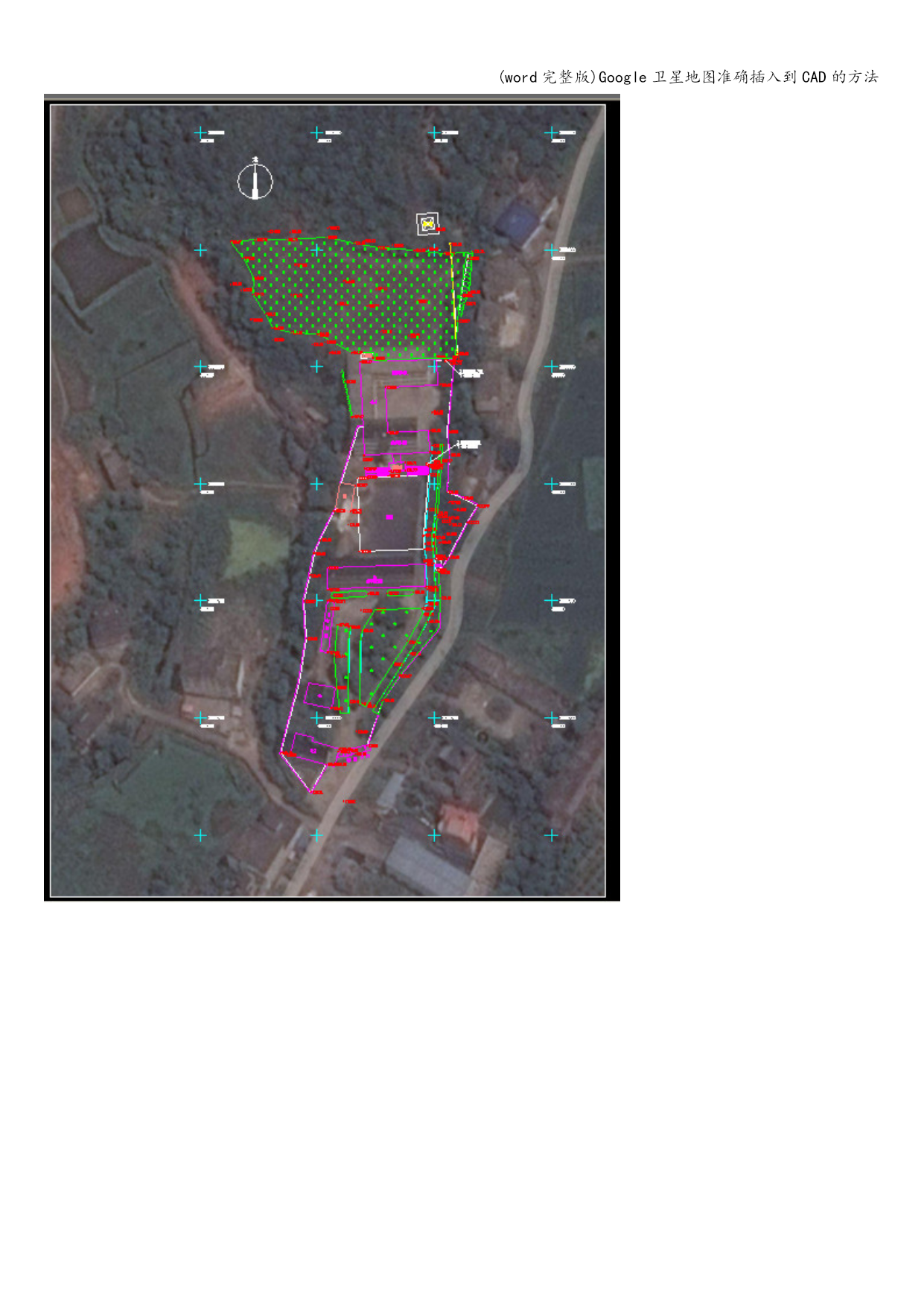

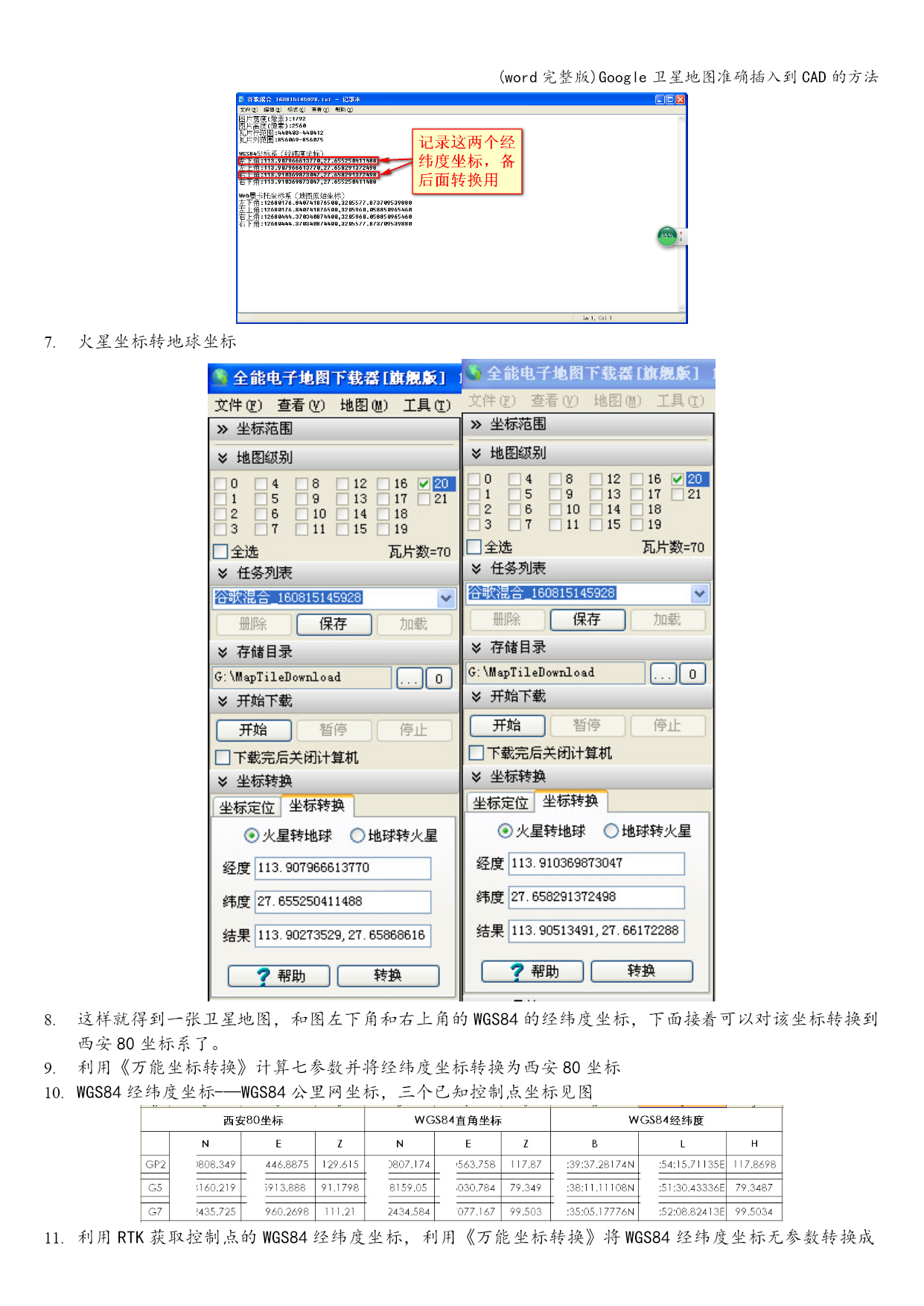

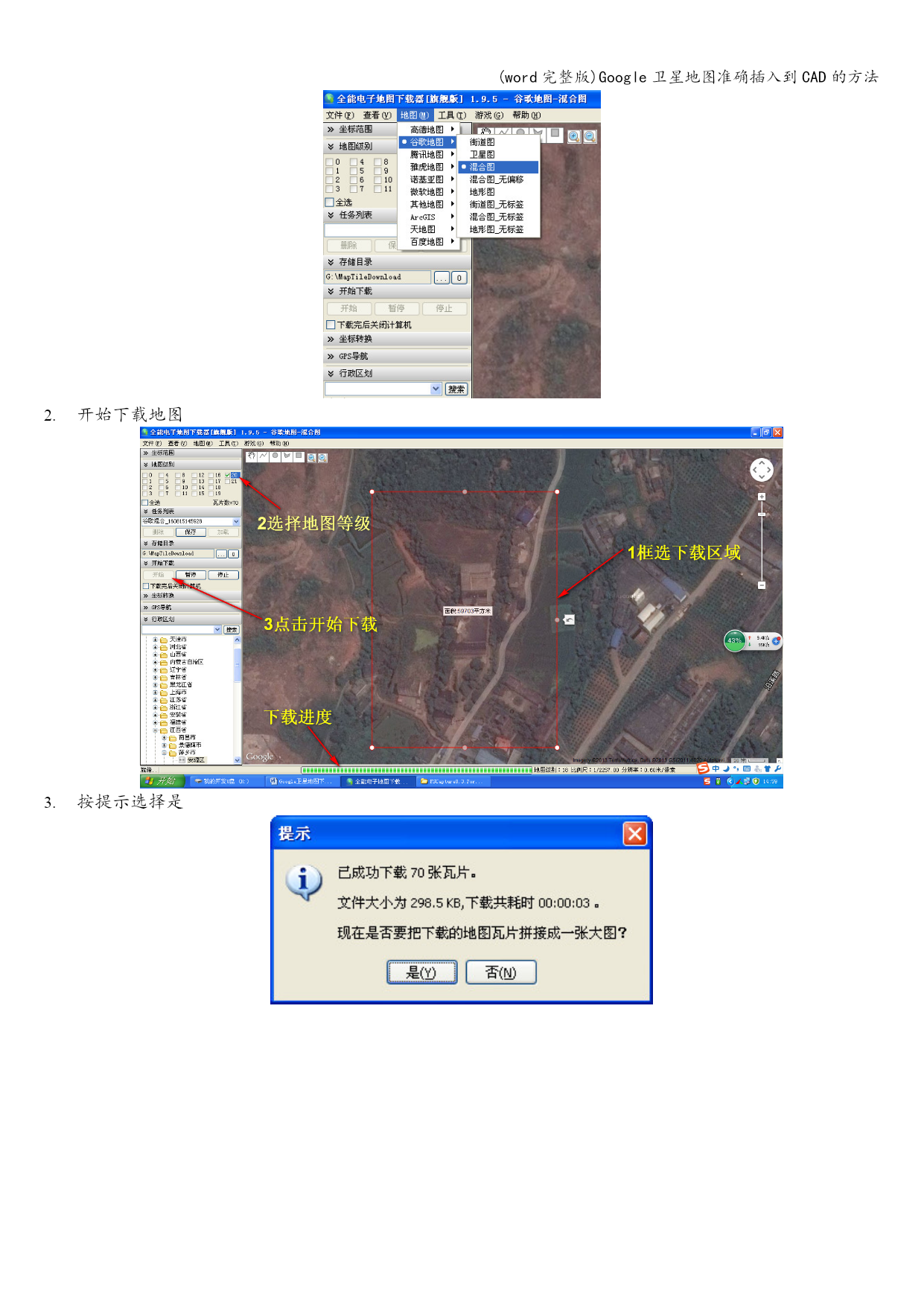

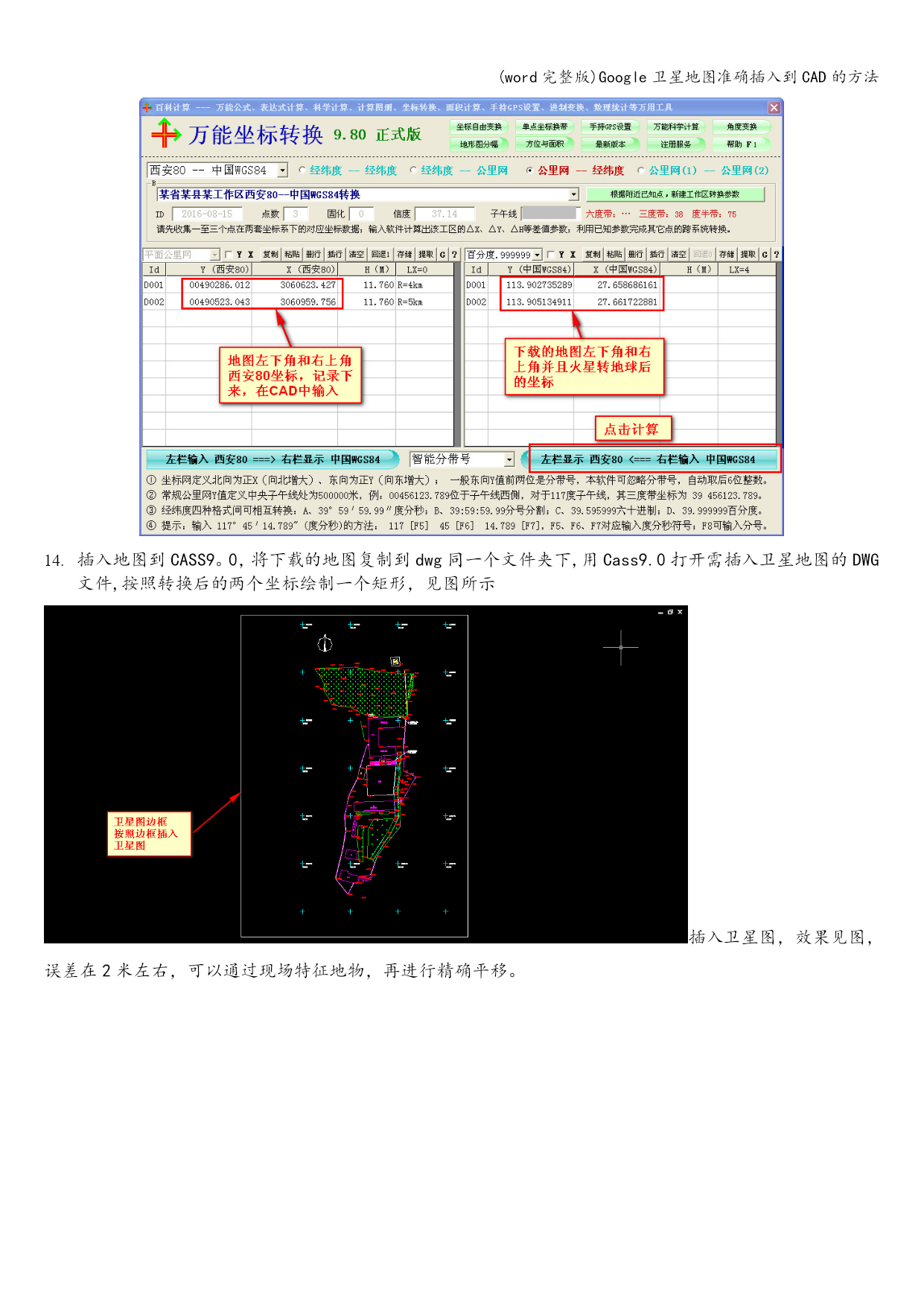

(word完整版)Google卫星地图准确插入到CAD的方法(word完整版)Google卫星地图准确插入到CAD的方法(word完整版)Google卫星地图准确插入到CAD的方法Google卫星地图准确插入到CAD的方法（重点是WGS84经纬度坐标转西安80坐标）准备工具全能电子地图下载器(可百度搜索下载破解版）《万能坐标转换》9。8正式版（可百度搜索下载破解版）用于坐标转换的已知坐标点3个,用于七参数计算，Cass9.0和已经测绘好的DWG文件，用于检查卫星地图转换情况。步骤下载区域卫星地图，并取得坐标数据（WGS84经纬度)本例子以下载卫星地图（有偏移）为例，说明怎么样获得带经纬度坐标的卫星地图打开全能电子地图下载器，选择地图类型为谷歌地—-—-混合图开始下载地图按提示选择是选打开,查看下载的地图和坐标数据坐标数据文件(。TXT格式文件)打开在全能电子地图下载器中选择坐标转换---火星转地球，填入上面记录的两个经纬度坐标，执行坐标转换，并记录，用于后面WGS84坐标转西安80坐标。火星坐标转地球坐标这样就得到一张卫星地图，和图左下角和右上角的WGS84的经纬度坐标，下面接着可以对该坐标转换到西安80坐标系了。利用《万能坐标转换》计算七参数并将经纬度坐标转换为西安80坐标WGS84经纬度坐标-—WGS84公里网坐标，三个已知控制点坐标见图利用RTK获取控制点的WGS84经纬度坐标，利用《万能坐标转换》将WGS84经纬度坐标无参数转换成WGS84公里网坐标计算该地区七参数利用七参数转换下载的卫星地图的左下角和右上角坐标的西安80坐标插入地图到CASS9。0，将下载的地图复制到dwg同一个文件夹下,用Cass9.0打开需插入卫星地图的DWG文件,按照转换后的两个坐标绘制一个矩形，见图所示插入卫星图，效果见图，误差在2米左右，可以通过现场特征地物，再进行精确平移。
