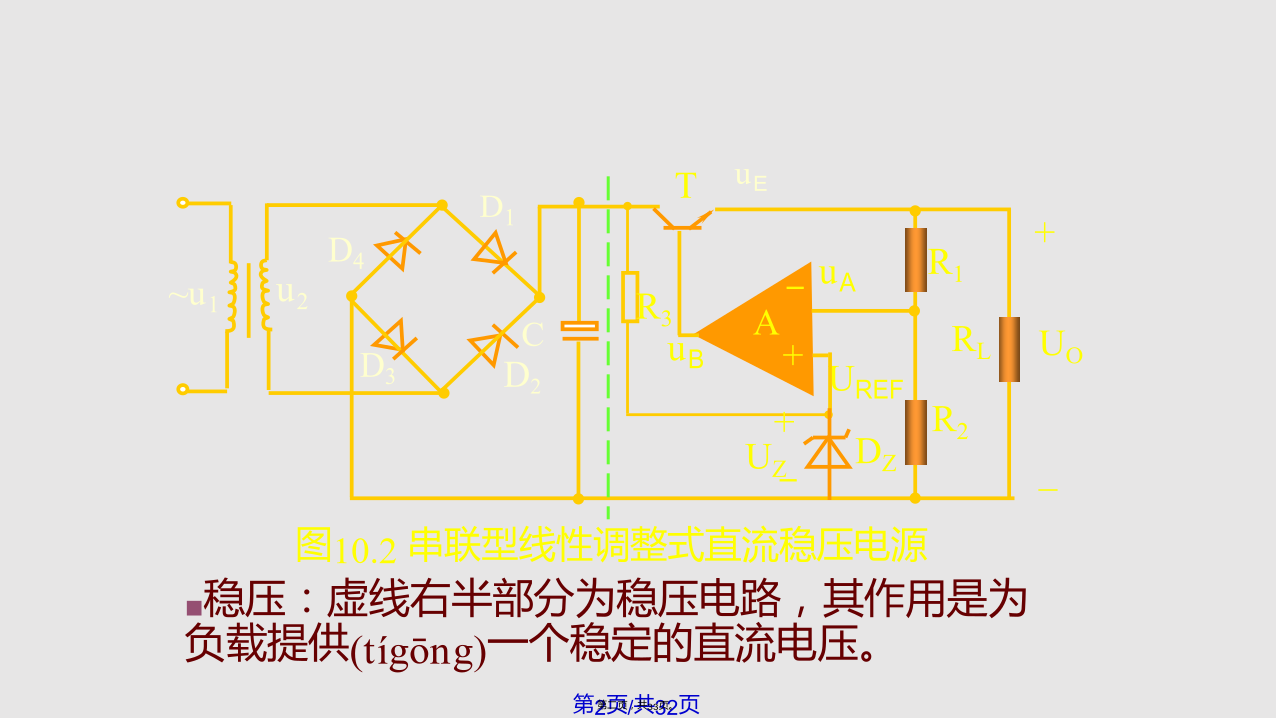

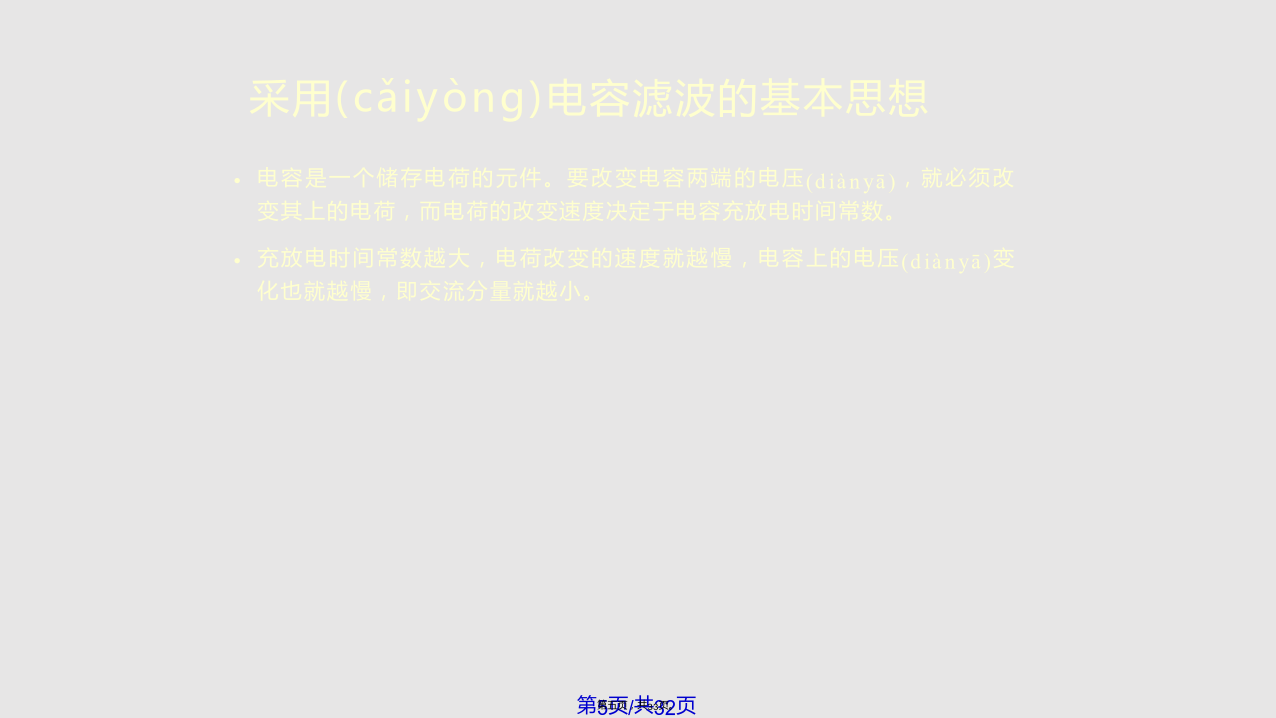

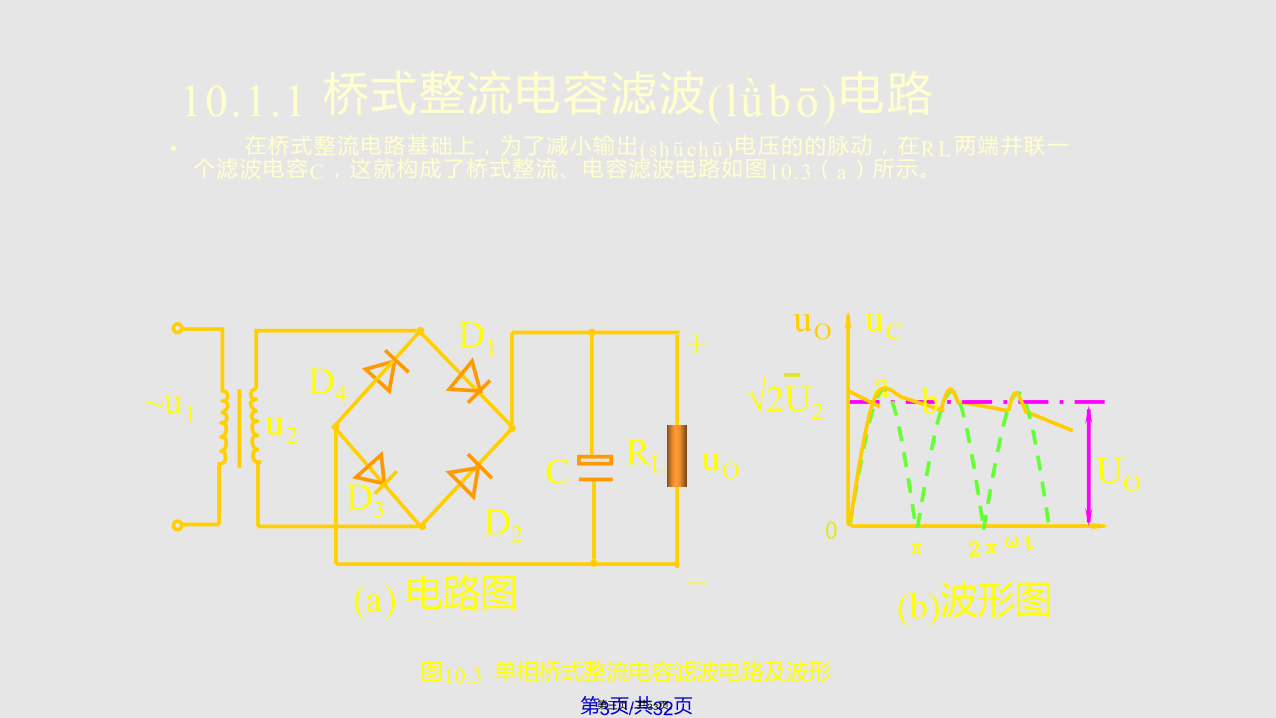

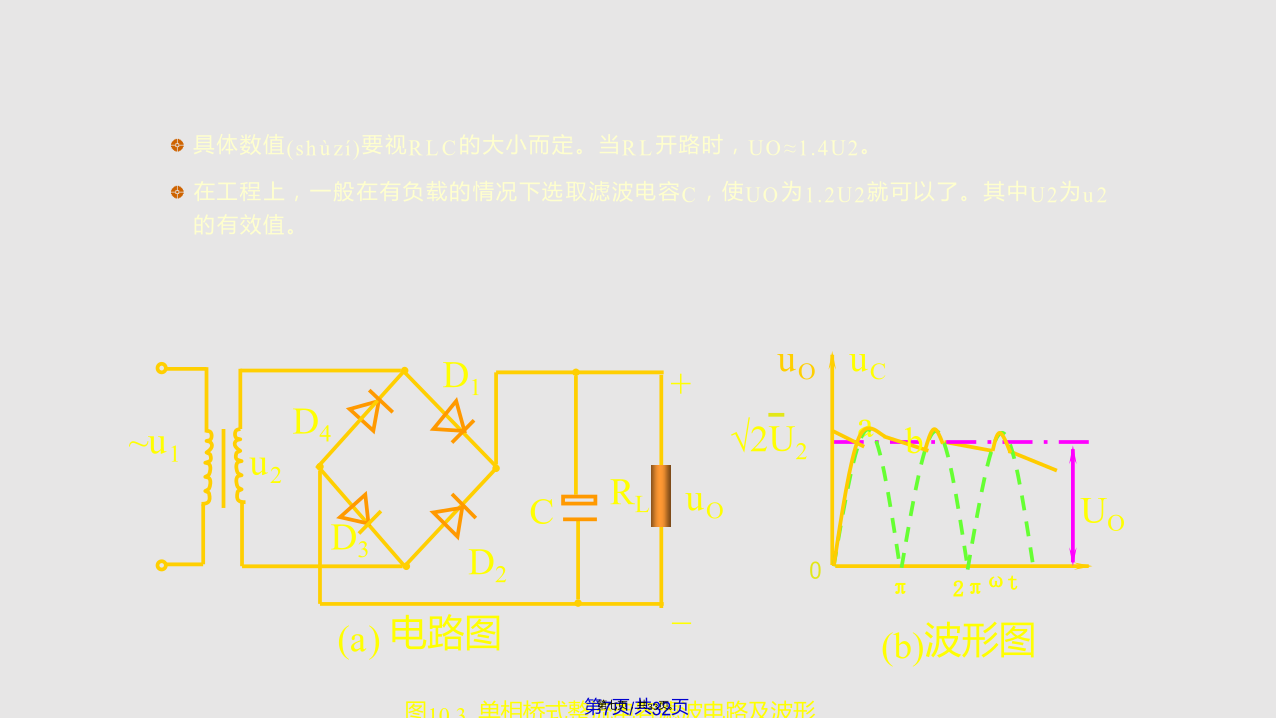

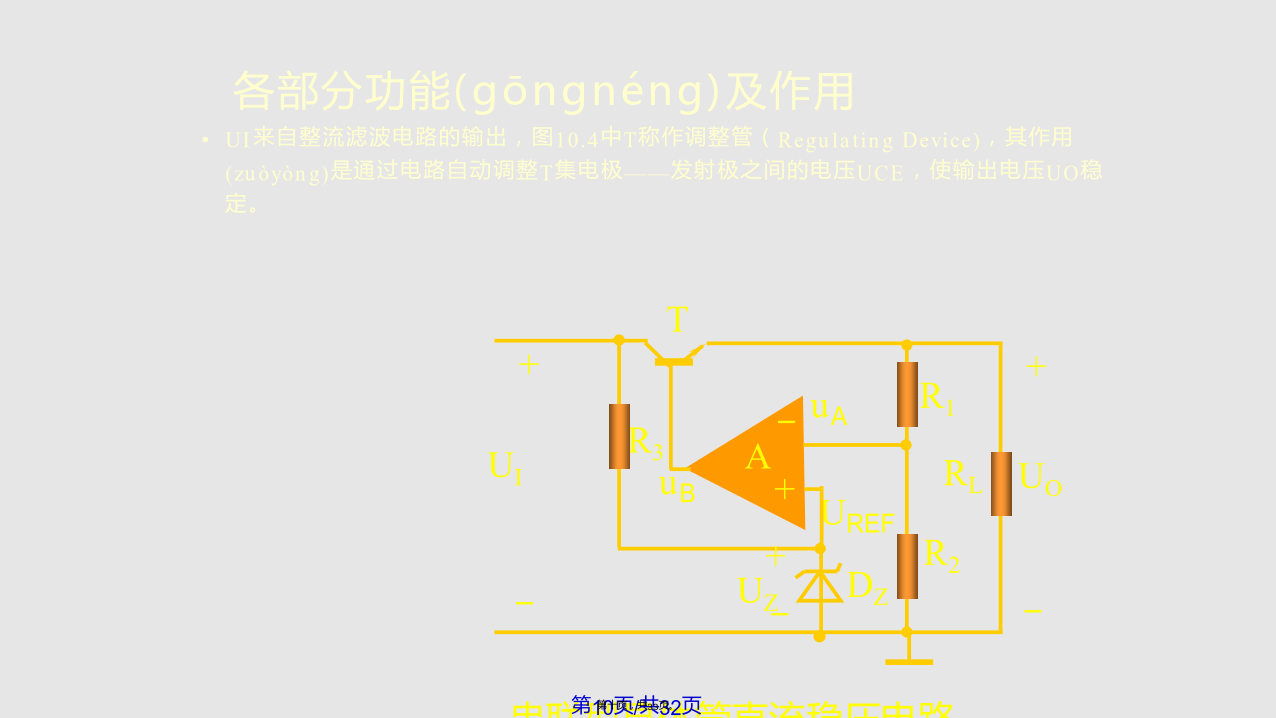

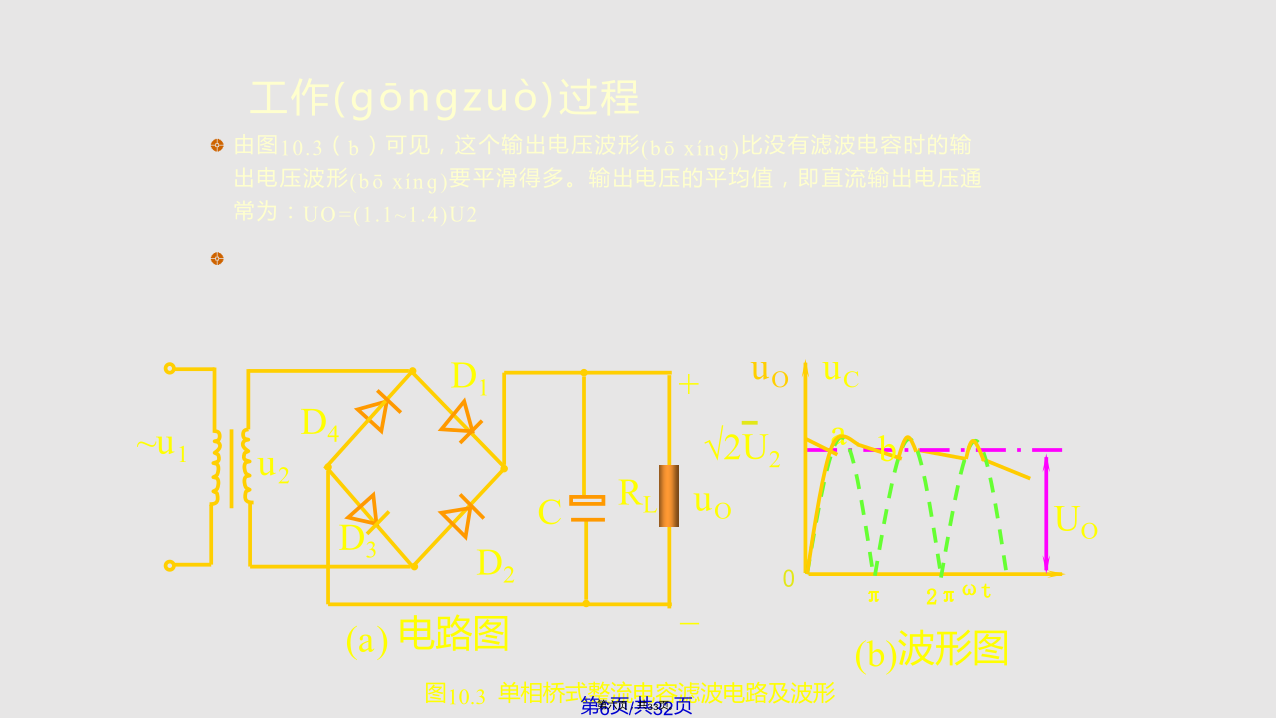

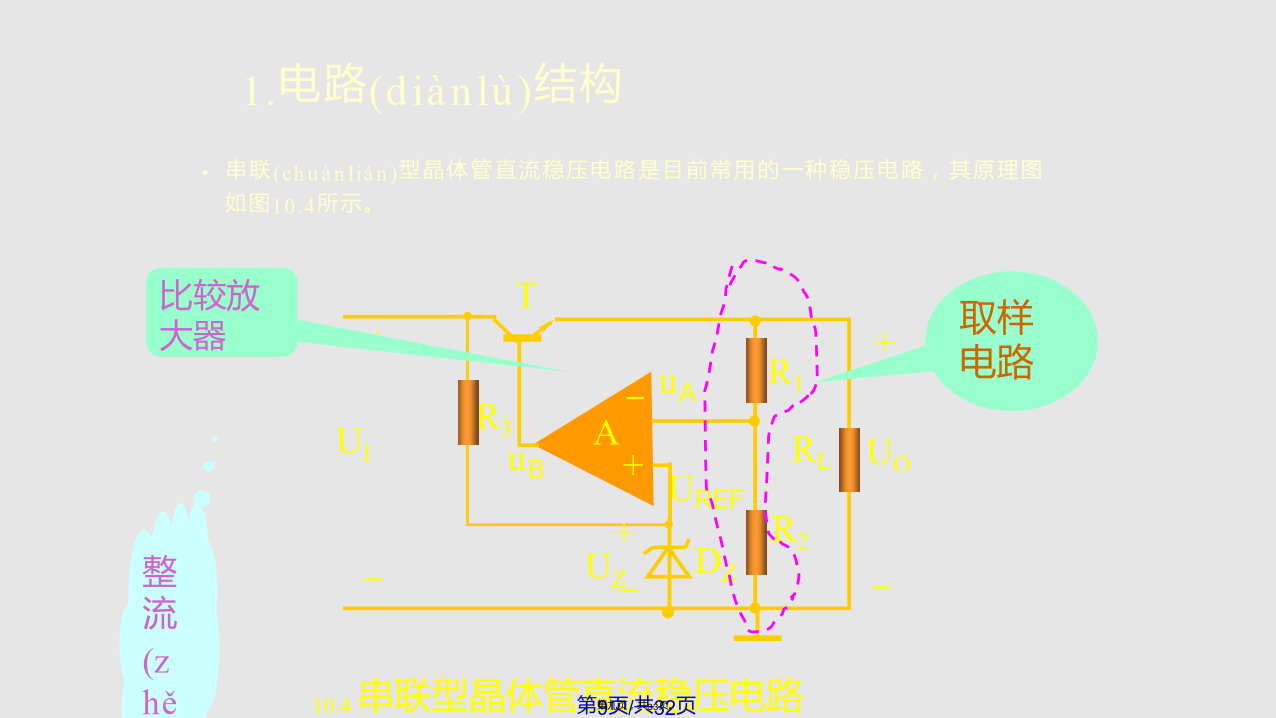

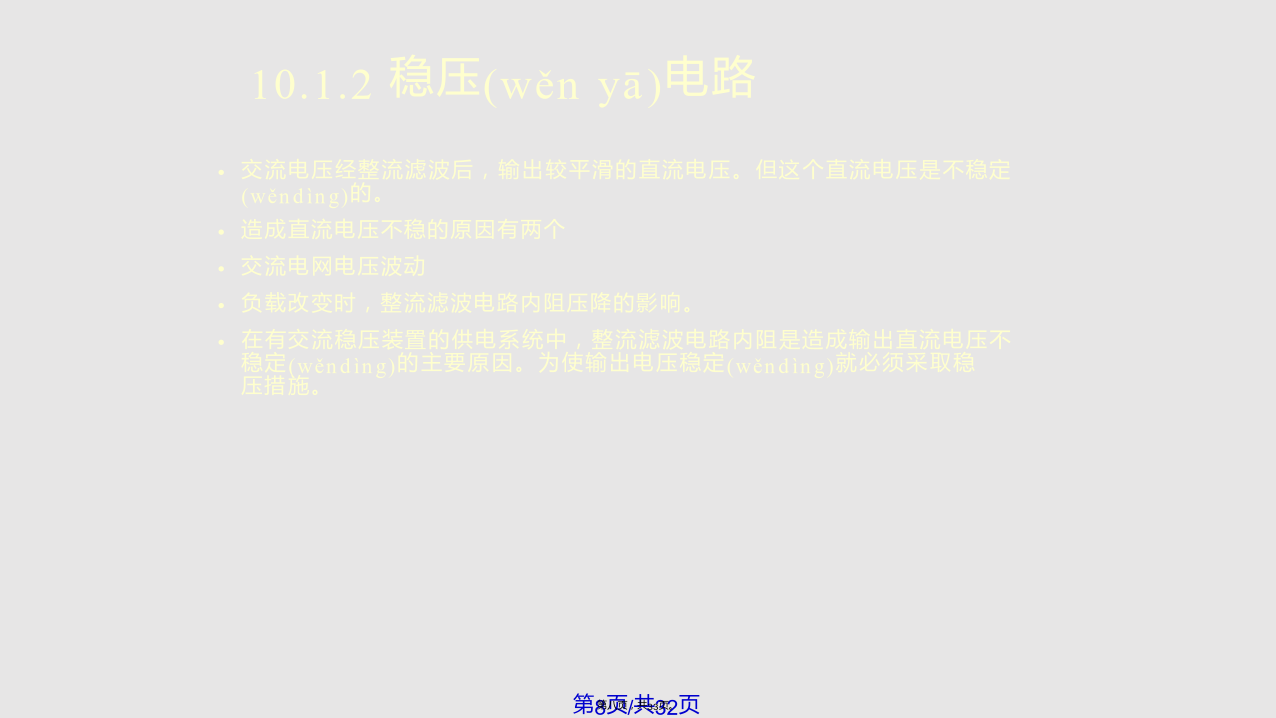

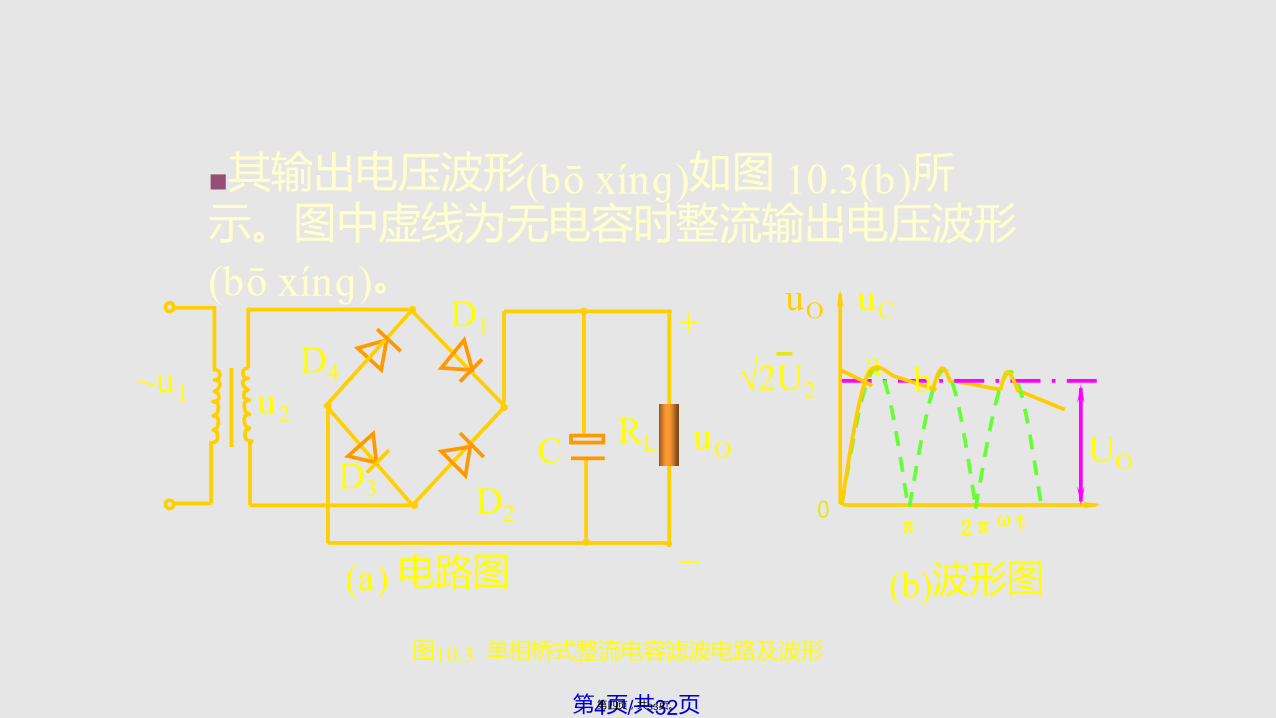

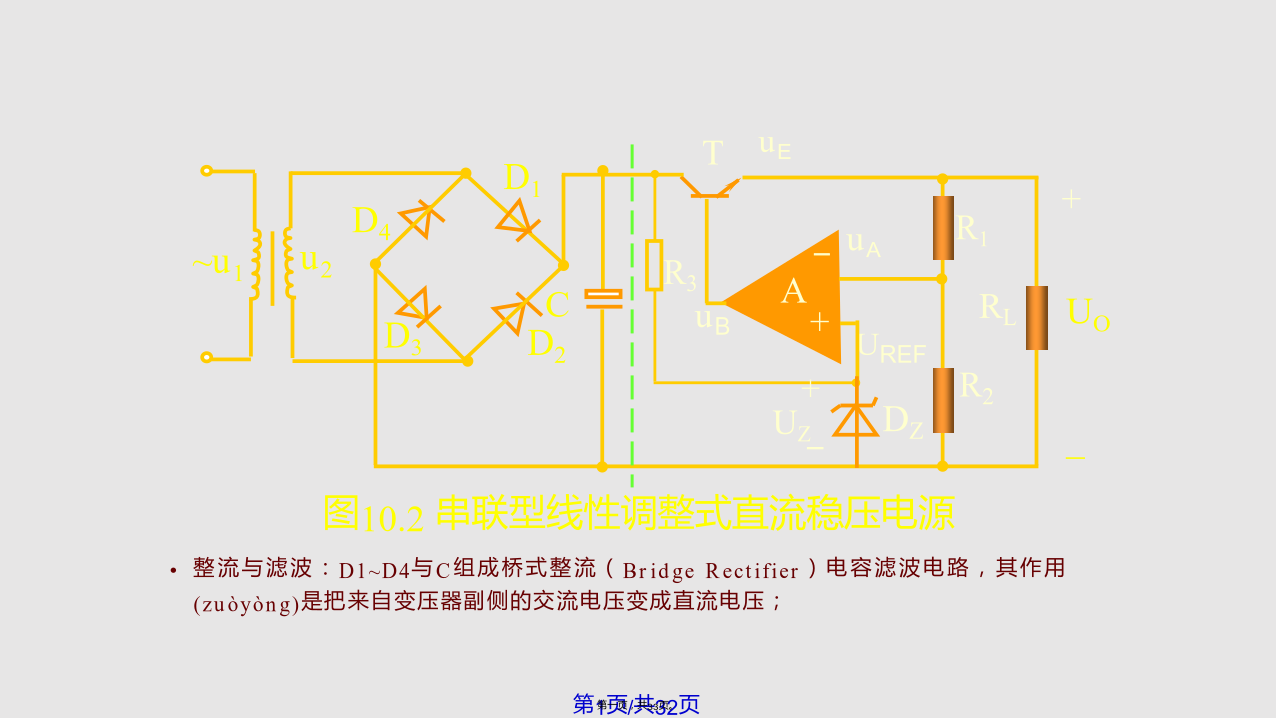

整流与滤波：D1~D4与C组成桥式整流（BridgeRectifier）电容滤波电路，其作用(zuòyòng)是把来自变压器副侧的交流电压变成直流电压；稳压：虚线右半部分为稳压电路，其作用是为负载提供一个稳定的直流电压。10.1.1桥式整流电容滤波电路其输出电压波形(bōxínɡ)如图10.3(b)所示。图中虚线为无电容时整流输出电压波形(bōxínɡ)。采用(cǎiyòng)电容滤波的基本思想工作(gōngzuò)过程具体数值要视RLC的大小而定。当RL开路时，UO≈1.4U2。在工程上，一般在有负载的情况下选取滤波电容C，使UO为1.2U2就可以了。其中U2为u2的有效值。10.1.2稳压电路1.电路结构各部分功能(gōngnéng)及作用R1和R2为取样电路，其作用是把输出电压的变化量通过R1和R2分压取出，然后送入比较放大器A的反向输入端，R3和稳压管DZ构成基准电压使放大器的同相端电位固定。A为比较放大器，其作用是把取样电路取出的信号进行放大，以控制调整管IB的变化(biànhuà)，进而调整UCE的值。采用(cǎiyòng)多级放大器提高稳定性2.稳压过程10.1.3输出电压的大小与调节方法改变电位计滑动(huádòng)端的位置就可以方便地调节输出电压的大小。图10.6所示电路的输出电压调节范围是：10.2线性集成(jíchénɡ)稳压器10.2.1三端集成(jíchénɡ)稳压器外型、符号及主要参数集成(jíchénɡ)稳压器主要参数有：表示输入电压变化1V时，UO的相对变化率。⒎输出电阻RO。10.2.2三端集成(jíchénɡ)稳压器的典型用法UI如何选择稳压器3.当所设计的稳压电路输出电压为负值时，可选用(xuǎnyòng)负压输出的集成稳压器(例如W79××系列)，接线方式与图10.8相同。4.当同时需要正、负电压输出时，可同时选择W78××和W79××两个稳压器按图10.9接线即可。10.2.3三端(sānduān)集成稳压器的扩展用法输出电压可调的稳压电路，如图10.11所示。运放输入电压就是UO与稳压器标称电压U'O之差。输出电流(diànliú)扩展电路，如图10.12所示。在忽略三极管基极电流和流出云端(yúnduān)稳压器公共端电流情况下，可得稳压电源输出电流为：感谢您的观看(guānkàn)！内容(nèiróng)总结
