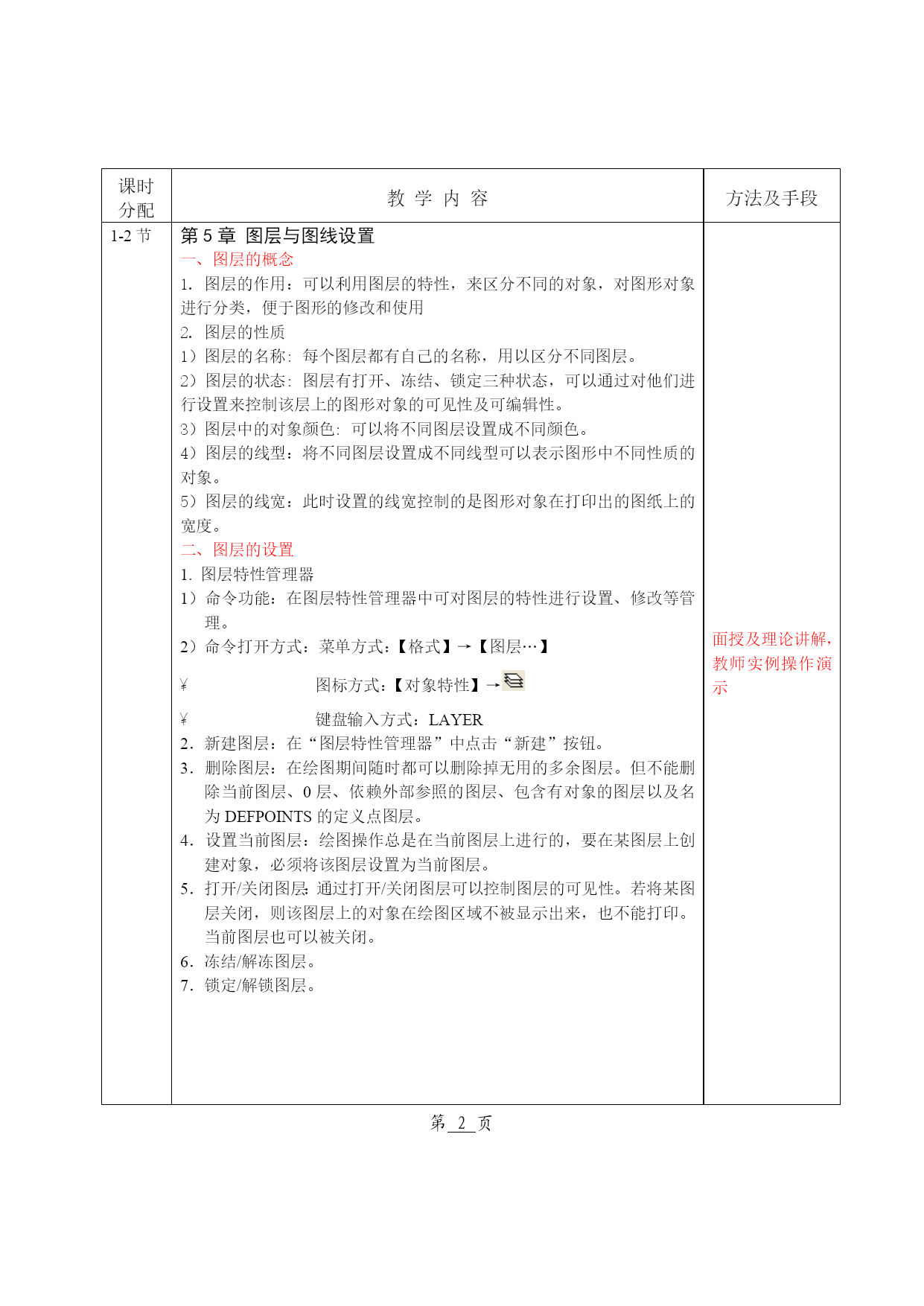

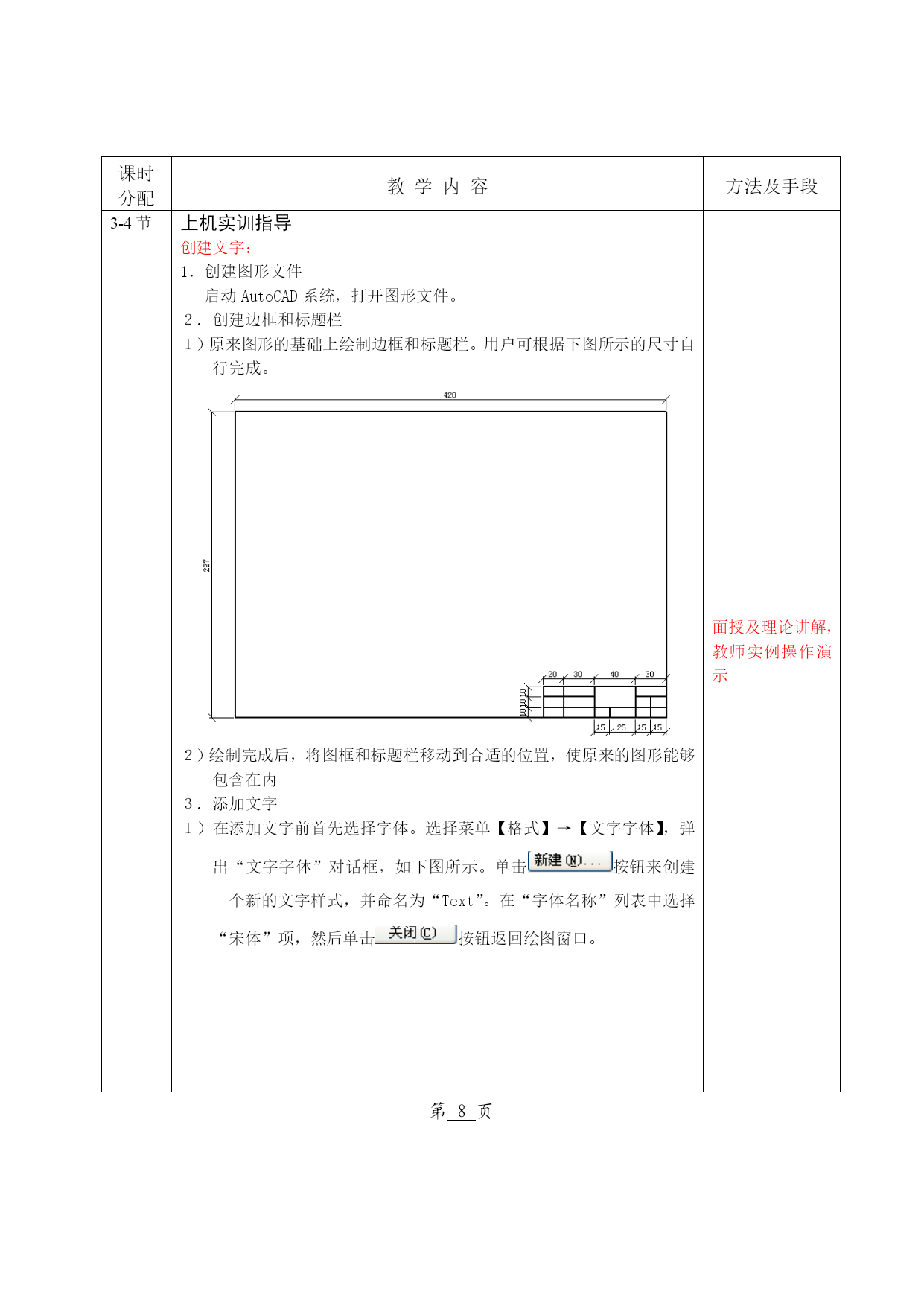

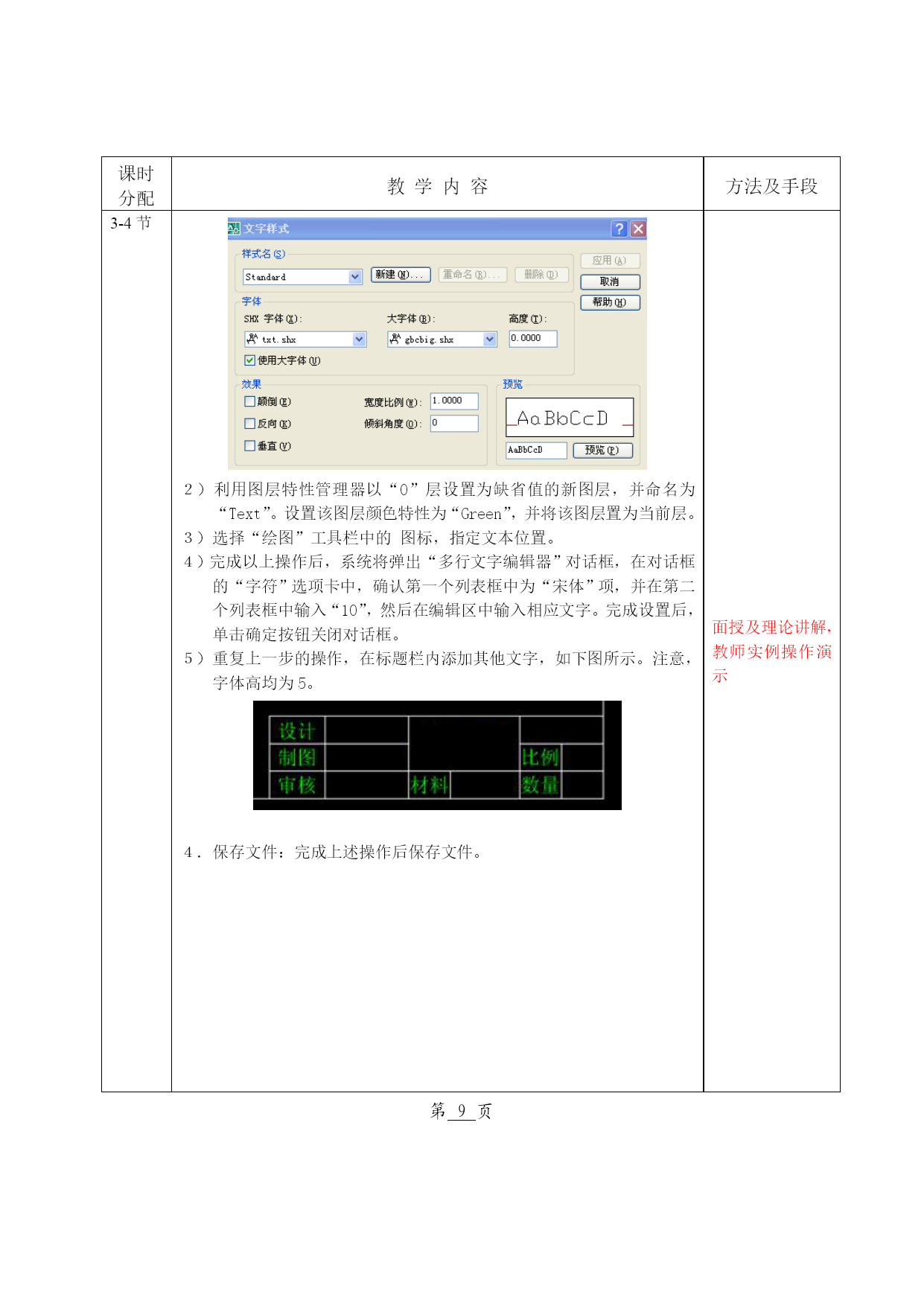

《施工图制作(CAD)》教案授课时间年月日课次8次授课方式（请打√）理论课□讨论课□实验课□习题课□其他√课时安排授课题目（教学章、节或主题）：第5章图层与图线设置5.1图层的概念5.2图层的设置5.3图线的设置5.4上机实训操作第6章文本的输入与编辑6.1文本样式的创建与设置6.2文本的输入与编辑6.3特殊字符输入6.4文本编辑6.5上机实训操作第7章尺寸标注与编辑7.1尺寸标注的基本要素7.2尺寸标注样式7.3尺寸标注的方法7.4尺寸标注编辑7.5上机实训操作教学目的与要求：1.通过学习掌握图层的设置方法；2.通过学习掌握AutoCAD提供了多种创建文字的方法及尺寸的标注注意事项。教学重点及难点：尺寸标注是图形的测量注释，可以测量和显示对象的长度、角度等测量值。作业、讨论题、思考题：AutoCAD编辑文本、设置图层、尺寸与尺寸编辑规范。课后小结：下节课预习重点：块与属性、综合实例练习参考文献：课时分配教学内容方法及手段1-2节第5章图层与图线设置一、图层的概念1.图层的作用：可以利用图层的特性，来区分不同的对象，对图形对象进行分类，便于图形的修改和使用2.图层的性质1）图层的名称:每个图层都有自己的名称，用以区分不同图层。2）图层的状态:图层有打开、冻结、锁定三种状态，可以通过对他们进行设置来控制该层上的图形对象的可见性及可编辑性。3）图层中的对象颜色:可以将不同图层设置成不同颜色。4）图层的线型：将不同图层设置成不同线型可以表示图形中不同性质的对象。5）图层的线宽：此时设置的线宽控制的是图形对象在打印出的图纸上的宽度。二、图层的设置1.图层特性管理器1）命令功能：在图层特性管理器中可对图层的特性进行设置、修改等管理。2）命令打开方式：菜单方式：【格式】→【图层…】图标方式：【对象特性】→键盘输入方式：LAYER2．新建图层：在“图层特性管理器”中点击“新建”按钮。3．删除图层：在绘图期间随时都可以删除掉无用的多余图层。但不能删除当前图层、0层、依赖外部参照的图层、包含有对象的图层以及名为DEFPOINTS的定义点图层。4．设置当前图层：绘图操作总是在当前图层上进行的，要在某图层上创建对象，必须将该图层设置为当前图层。5．打开/关闭图层：通过打开/关闭图层可以控制图层的可见性。若将某图层关闭，则该图层上的对象在绘图区域不被显示出来，也不能打印。当前图层也可以被关闭。6．冻结/解冻图层。7．锁定/解锁图层。面授及理论讲解，教师实例操作演示课时分配教学内容方法及手段1-2节三、图线的设置1．线型管理器1）命令功能：在“线型管理器”中可以对线型进行设置、修改等管理。2）命令打开方式：菜单方式：【格式】→【线型】键盘输入方式：LINETYPE3）加载线型:4）删除线形:能删除随层、随块、连续线型及依赖外部参照的线型。2．线型设置在“选择线型”窗口中选择需要的线型，然后选择“确定”,“选择线型”窗口中没有需要的线型，可以选择“加载”进入“加载或重载线型”窗口。3.设置当前线型用户可选择其中一种线型，然后选择“当前’按钮，即可设置该线型为当前绘图线型。4.设置线型比例“线型管理器”中有“全局比例因子”和“当前对象缩放比例”两种线型比例宽设置。5.线宽的设置(1)指定图层的线宽:打开“图层特性管理器”窗口,在“线宽”窗口中选择需要的线宽，然后选择“确定”。(2)设置当前线宽:“对象特性”工具栏上的“线宽”控件中设置当前的线宽。小结：AutoCAD中的图层就相当于完全重合在一起的透明纸，用户可以任意的选择其中一个图层绘制图形，而不会受到其它层上图形的影响。面授及理论讲解，教师实例操作演示课时分配教学内容方法及手段1-2节上机实训指导图层的创建和使用1．创建图形文件：启动AutoCAD系统，创建一个新图形文件。2．创建图层１）现在根据对象的不同特性来创建图层。选择“对象特性”工具栏上的图标，系统弹出“图层特性管理器”对话框，如下图所示。２）进行如下设置：单击按钮，在图层列表中将出现一个新的图层项目并处于选中状态。设置新建图层的名称为“center”，为新建图层进行如下设置：名称：center颜色：黄色线宽：0.00mm线型：CENTER面授及理论讲解，教师实例操作演示课时分配教学内容方法及手段1-2节３）重复上一步的操作过程，再创建两个图层，各层设置如下：名称颜色线宽线型dashed红色0.18mmDASHEDcon蓝色0.30mmContinuous４）完成以上设置后，单击按钮结束命令。打开“对象特性”工具栏上的图层控件列表，将显示已有的全部
