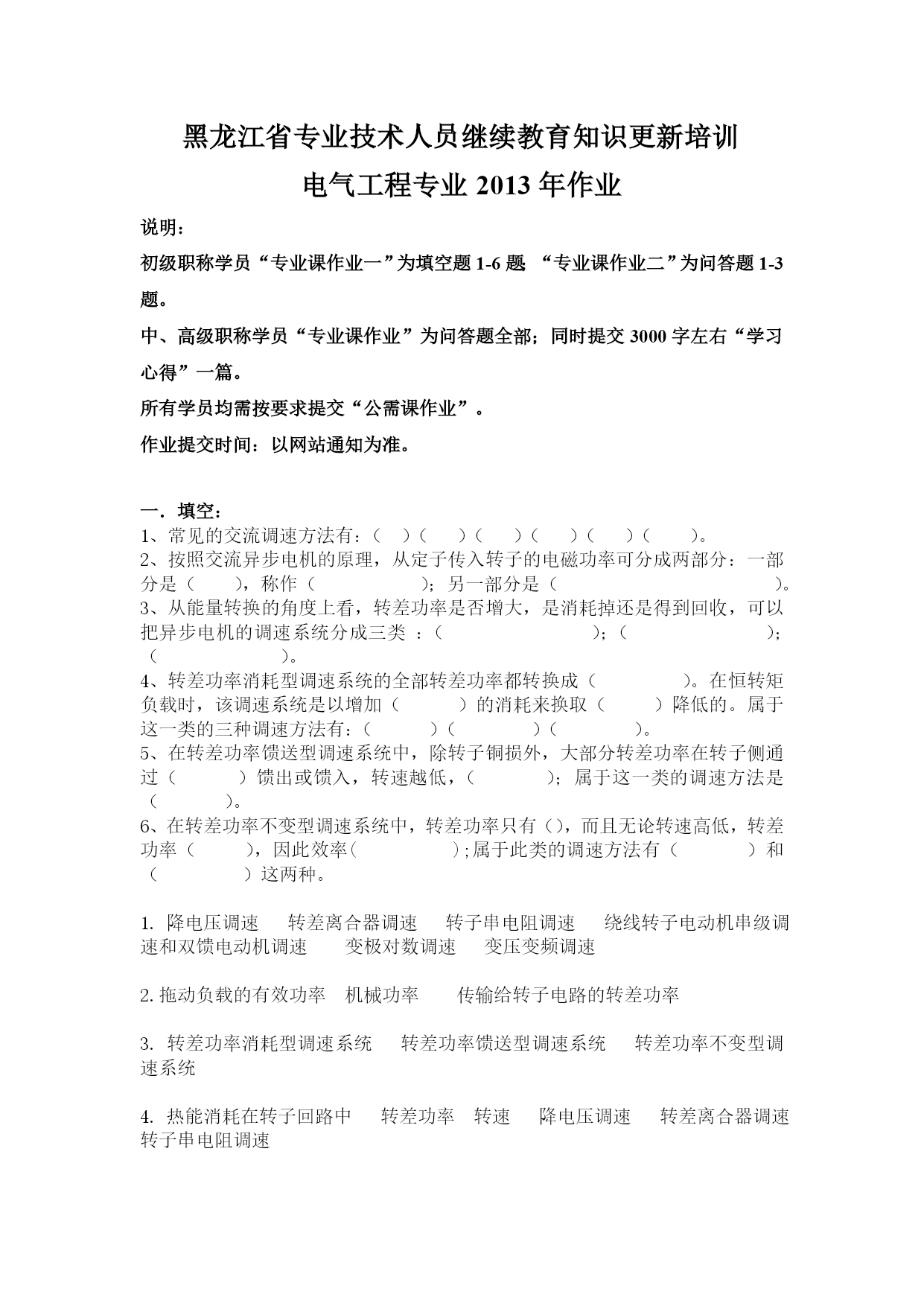

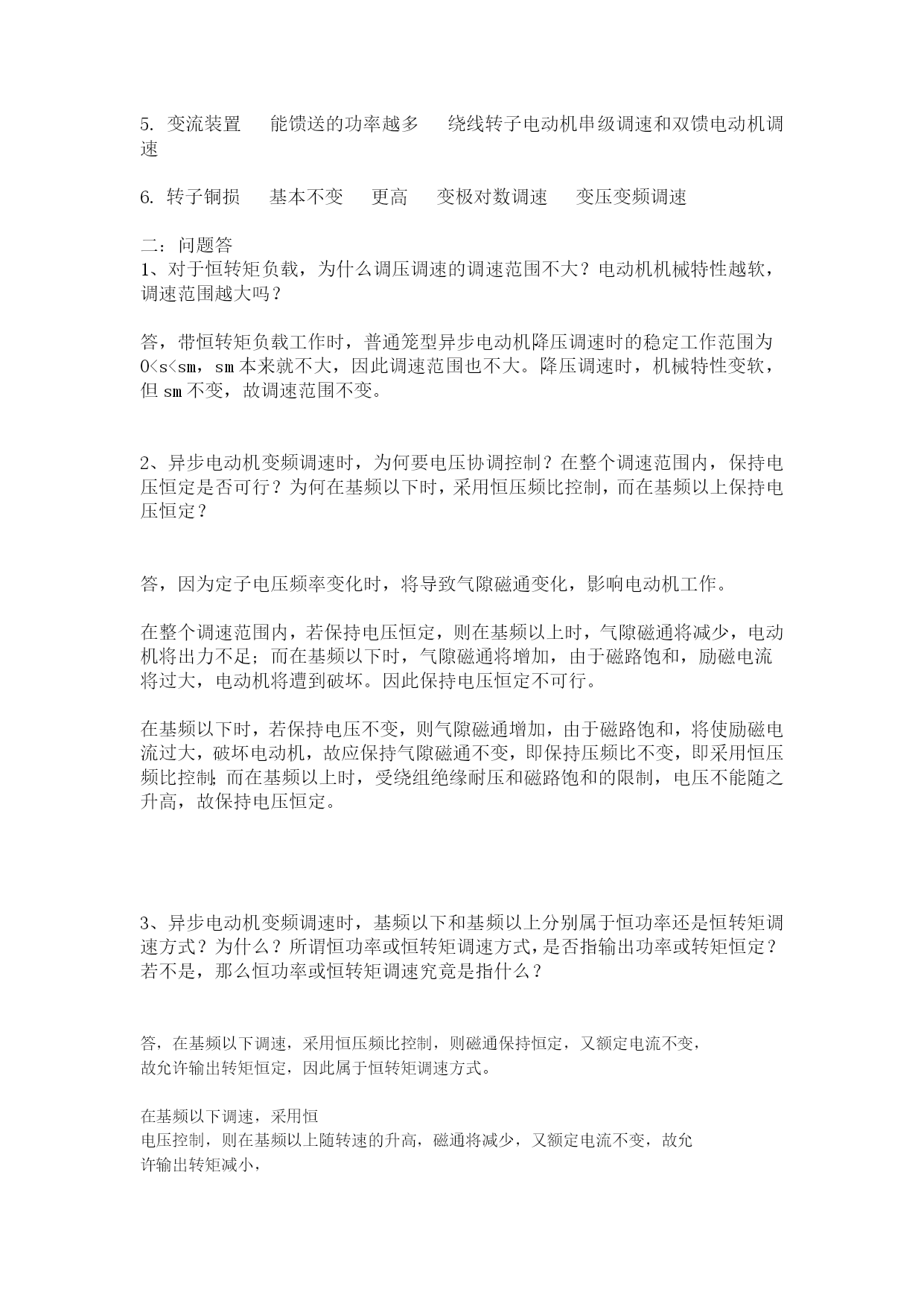

黑龙江省专业技术人员继续教育知识更新培训电气工程专业2013年作业说明：初级职称学员“专业课作业一”为填空题1-6题；“专业课作业二”为问答题1-3题。中、高级职称学员“专业课作业”为问答题全部；同时提交3000字左右“学习心得”一篇。所有学员均需按要求提交“公需课作业”。作业提交时间：以网站通知为准。一．填空：1、常见的交流调速方法有：（）（）（）（）（）（）。2、按照交流异步电机的原理，从定子传入转子的电磁功率可分成两部分：一部分是（），称作（）；另一部分是（）。3、从能量转换的角度上看，转差功率是否增大，是消耗掉还是得到回收，可以把异步电机的调速系统分成三类：（）；（）；（）。4、转差功率消耗型调速系统的全部转差功率都转换成（）。在恒转矩负载时，该调速系统是以增加（）的消耗来换取（）降低的。属于这一类的三种调速方法有：（）（）（）。5、在转差功率馈送型调速系统中，除转子铜损外，大部分转差功率在转子侧通过（）馈出或馈入，转速越低，（）；属于这一类的调速方法是（）。6、在转差功率不变型调速系统中，转差功率只有（），而且无论转速高低，转差功率（），因此效率();属于此类的调速方法有（）和（）这两种。1.降电压调速转差离合器调速转子串电阻调速绕线转子电动机串级调速和双馈电动机调速变极对数调速变压变频调速2.拖动负载的有效功率机械功率传输给转子电路的转差功率3.转差功率消耗型调速系统转差功率馈送型调速系统转差功率不变型调速系统4.热能消耗在转子回路中转差功率转速降电压调速转差离合器调速转子串电阻调速5.变流装置能馈送的功率越多绕线转子电动机串级调速和双馈电动机调速6.转子铜损基本不变更高变极对数调速变压变频调速二：问题答1、对于恒转矩负载，为什么调压调速的调速范围不大？电动机机械特性越软，调速范围越大吗？答，带恒转矩负载工作时，普通笼型异步电动机降压调速时的稳定工作范围为0<s<sm，sm本来就不大，因此调速范围也不大。降压调速时，机械特性变软，但sm不变，故调速范围不变。2、异步电动机变频调速时，为何要电压协调控制？在整个调速范围内，保持电压恒定是否可行？为何在基频以下时，采用恒压频比控制，而在基频以上保持电压恒定？答，因为定子电压频率变化时，将导致气隙磁通变化，影响电动机工作。在整个调速范围内，若保持电压恒定，则在基频以上时，气隙磁通将减少，电动机将出力不足；而在基频以下时，气隙磁通将增加，由于磁路饱和，励磁电流将过大，电动机将遭到破坏。因此保持电压恒定不可行。在基频以下时，若保持电压不变，则气隙磁通增加，由于磁路饱和，将使励磁电流过大，破坏电动机，故应保持气隙磁通不变，即保持压频比不变，即采用恒压频比控制；而在基频以上时，受绕组绝缘耐压和磁路饱和的限制，电压不能随之升高，故保持电压恒定。3、异步电动机变频调速时，基频以下和基频以上分别属于恒功率还是恒转矩调速方式？为什么？所谓恒功率或恒转矩调速方式，是否指输出功率或转矩恒定？若不是，那么恒功率或恒转矩调速究竟是指什么？答，在基频以下调速，采用恒压频比控制，则磁通保持恒定，又额定电流不变，故允许输出转矩恒定，因此属于恒转矩调速方式。在基频以下调速，采用恒电压控制，则在基频以上随转速的升高，磁通将减少，又额定电流不变，故允许输出转矩减小，因此允许输出功率基本保持不变，属于恒功率调速方式。恒功率或恒转矩调速方式并不是指输出功率或输出转矩恒定，而是额定电流下允许输出的功率或允许输出的转矩恒定4、分析电流滞环跟踪PWM控制中，环宽h对电流波动与开关频率的影响。5、按基频以下和基频以上分析电压频率协调的控制方式，画出：恒压恒频正弦波供电时异步电动机的机械特性。基频以下电压-频率协调控制时异步电动机的机械特性。基频以上恒压变频控制时异步电动机的机械特性。电压频率特性曲线6、在转速开环变压变频调速系统中需要给定积分环节，论述给定积分环节的原理和作用。7、结合异步电动机三相原始动态模型，讨论异步电动机非线性、强耦合和多变量的性质，并说明具体体现在哪些方面？8、旋转变换的等效原则是什么？当磁动势矢量幅值恒定、匀速旋转时，在静止绕组中通入正弦对称的交流电流，而在同步旋转坐标系中的电流为什么是直流电流？如果坐标系的旋转速度大于或小于磁动势矢量的旋转速度时，绕组中的电流是交流量还是直流量？9、坐标变换（3/2变换和旋转变换）的优点何在？能否改变或减弱异步电动机非线性、强耦合和多变量的性质？10、论述矢量控制系统的基本工作原理，矢量变换和按转子磁链定向的作用，等效的直流机模型，矢量控制系统的转矩与磁链控制规律。11、转子磁链计算模型有电压模型和电流模型两种
