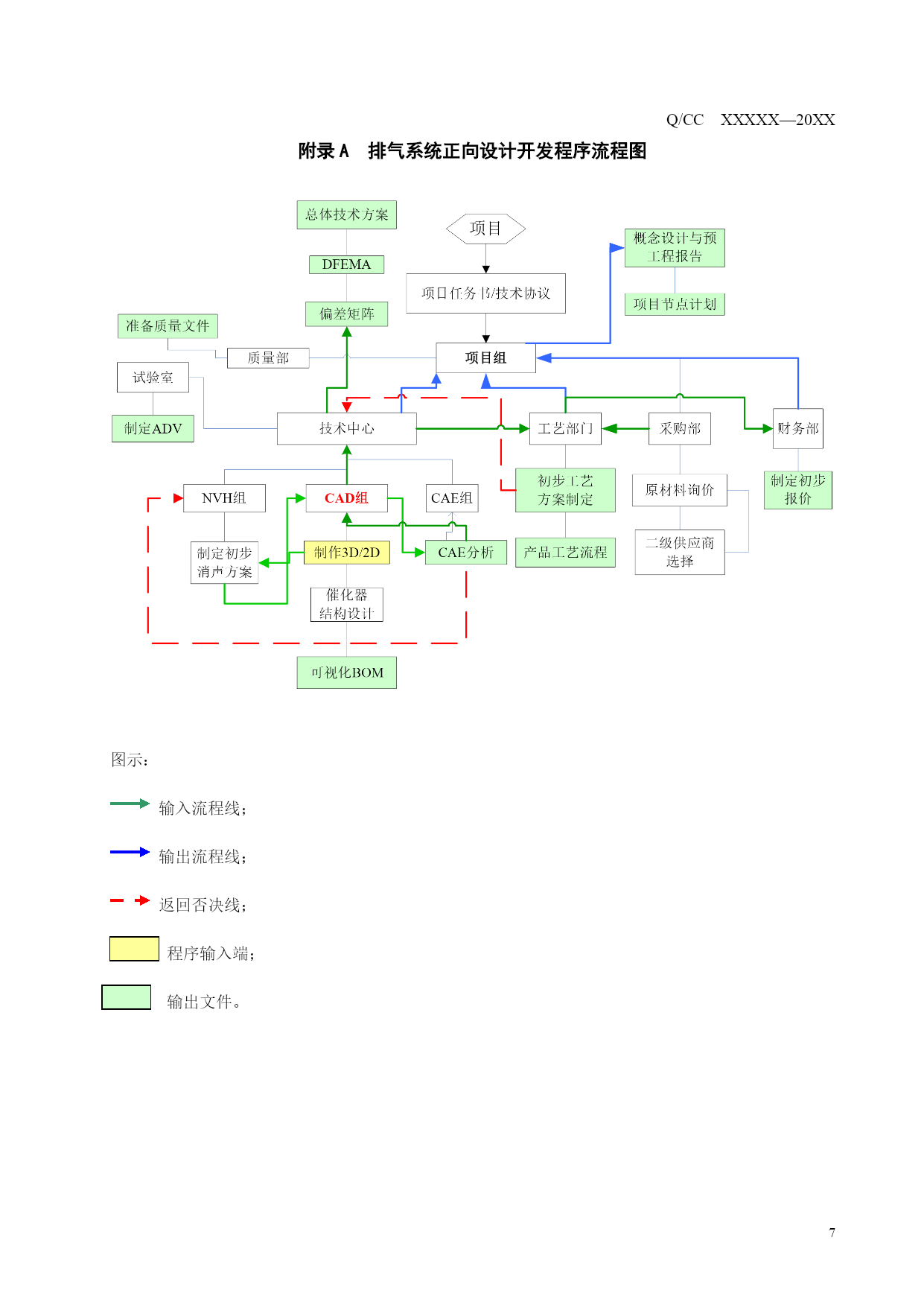

Q/CCJT003—2006PAGEIIPAGEI长城汽车股份有限公司发布20xx-xx-xx实施20xx-xx-xx发布汽车排气系统设计与开发ExhaustSystemDesign&DeveloppingQ/CCXXXXX—201XQ/CC长城汽车股份有限公司企业标准Q/CCXXXXX—20XXPAGEIITOC\o"1-2"\h\z\uHYPERLINK\l"_Toc281555149"前言PAGEREF_Toc281555149\hIIHYPERLINK\l"_Toc281555150"1范围PAGEREF_Toc281555150\h1HYPERLINK\l"_Toc281555151"2规范性引用文件PAGEREF_Toc281555151\h1HYPERLINK\l"_Toc281555152"3术语PAGEREF_Toc281555152\h1HYPERLINK\l"_Toc281555153"4一般要求PAGEREF_Toc281555153\h2HYPERLINK\l"_Toc281555154"5项目实施内容及程序PAGEREF_Toc281555154\h3HYPERLINK\l"_Toc281555155"6设计开发主要工具与试验/测试设备要求PAGEREF_Toc281555155\h4HYPERLINK\l"_Toc281555156"7坐标系与有限元几何结构PAGEREF_Toc281555156\h5HYPERLINK\l"_Toc281555157"8排气系统CAE结构分析PAGEREF_Toc281555157\h6HYPERLINK\l"_Toc281555158"9系统试验方法与要求PAGEREF_Toc281555158\h6HYPERLINK\l"_Toc281555159"附录A排气系统正向设计开发程序流程图PAGEREF_Toc281555159\h7HYPERLINK\l"_Toc281555160"附录B排气系统逆向设计开发程序流程图PAGEREF_Toc281555160\h8HYPERLINK\l"_Toc281555161"附录C排气系统主要试验/测试设备/仪器要求PAGEREF_Toc281555161\h9HYPERLINK\l"_Toc281555162"附录D排气系统开发资料准备清单PAGEREF_Toc281555162\h10前言为规范汽车排气系统设计与开发，特制定本标准。本标准起草时主要参考了国内外主要汽车生产企业和排气系统企业的最新相关工程规范。本规范由长城汽车股份有限公司提出。本规范由长城汽车股份有限公司归口。本标准起草单位：长城汽车股份有限公司。本标准主要起草人：。PAGE11汽车排气系统设计与开发工程规范范围本标准规定了汽车排气系统设计与开发的基本内容与要求。本标准适用于M类和N类机动车辆用的排气系统设计与开发。规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB18352.3轻型汽车排气污染物排放限值与试验方法（中国Ⅲ、Ⅳ阶段）GB1495汽车加速行驶车外噪声限值与试验方法GB16170汽车定置噪声限值GB/T14365车辆定置噪声测试方法QC/T631汽车消声器总成技术条件与试验方法GB/T15089机动车辆及挂车分类GB/T18297汽车发动机性能试验方法Q/CCJT003汽车消声器技术条件术语汽车排气系统安装在车辆底盘上，用于控制车辆排气污染和排气噪声的装置。它由歧管、排气后处理装置（含汽油车催化转化器、柴油车后处理装置等）、消声器、排气管总成、柔性管和悬挂总成等零部件组成。排气消声器将发动机燃烧后的废气向大气排出装置中可有效降低排气气流噪声的整体部件。排气消声器一般包括从消声器进气口到出气口的整个消声器部件，不包括发动机排气歧管和排气管。排气后处理装置安装在排气系统上，能通过各种理化作用来降低排气中污染物排放量的装置。正向设计开发指与车辆/或发动机同步开发，按项目设计任务书/或技术协议（含附件）提供的技术参数，并按本标准规定的内容、程序和要求达到客户所满意
