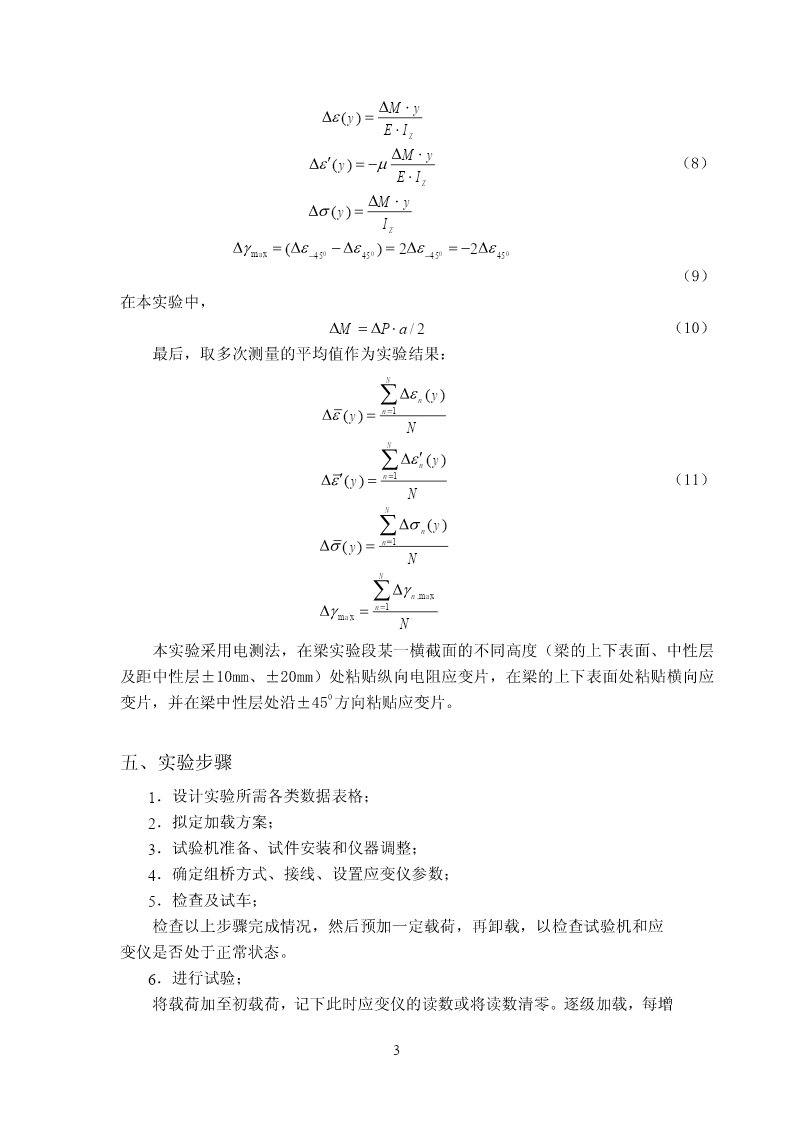

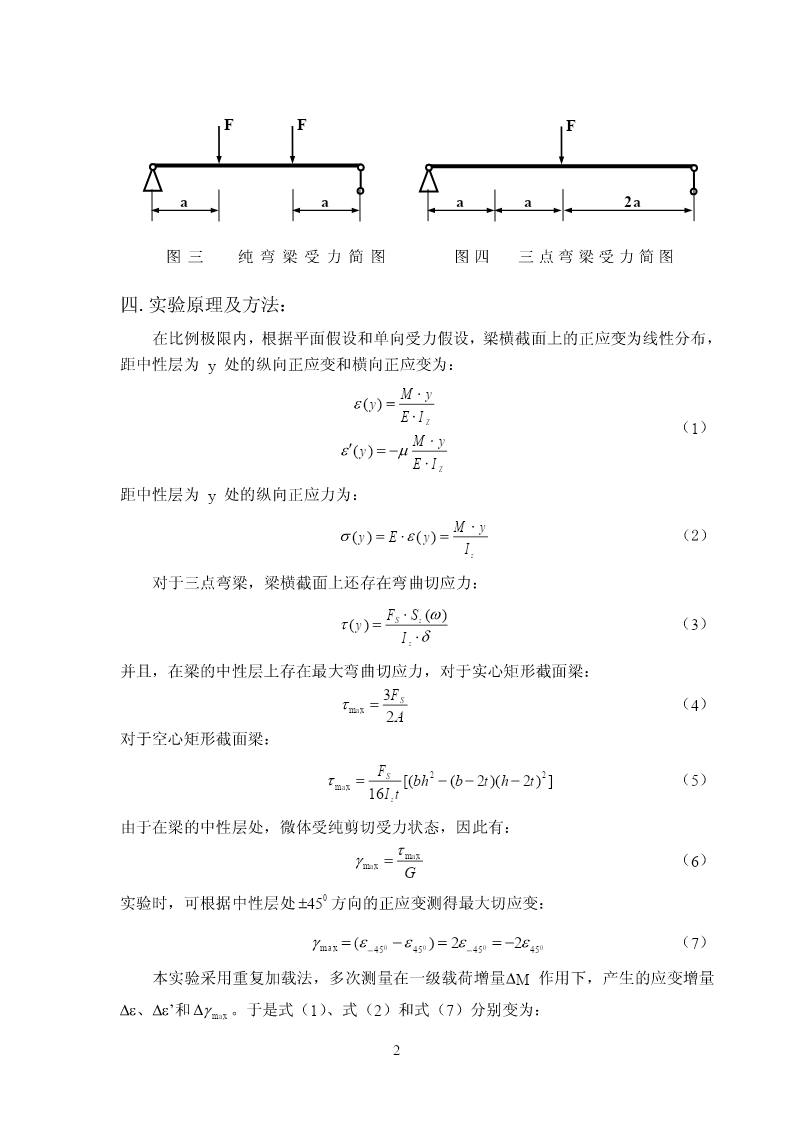

实验五直梁弯曲实验预习要求：1．复习电测法的组桥方法；2．复习梁的弯曲理论；3．设计本实验的组桥方案；4．拟定本实验的加载方案；5．设计本实验所需数据记录表格。一、实验目的：1.用电测法测定纯弯时梁横截面上的正应变分布规律，并与理论计算结果进行比较。2.用电测法测定三点弯梁某一横截面上的正应变分布与最大切应变，并与理论计算结果进行比较。3．学习电测法的多点测量。二、实验设备：1.微机控制电子万能试验机；2.电阻应变仪；三、实验试件：本实验所用试件为两种梁：一种为实心中碳钢矩形截面梁，其横截面设计尺寸为2h×b=(50×28)mm；另一种为空心中碳钢矩形截面梁，其横截面设计尺寸为h×b=(502×30)mm，壁厚t=2mm。材料的屈服极限s360MPa，弹性模量E=210GPa，泊松比=0.28。图一实验装置图（纯弯曲）图二实验装置图（三点弯）1FFFaaaa2a图三纯弯梁受力简图图四三点弯梁受力简图（a=90mm）（a=90mm）四.实验原理及方法：在比例极限内，根据平面假设和单向受力假设，梁横截面上的正应变为线性分布，距中性层为y处的纵向正应变和横向正应变为：My()yEIZ（1）My()yEIZ距中性层为y处的纵向正应力为：My()()yEy（2）Iz对于三点弯梁，梁横截面上还存在弯曲切应力：FSSz()()y（3）Iz并且，在梁的中性层上存在最大弯曲切应力，对于实心矩形截面梁：3FS（4）max2A对于空心矩形截面梁：FS22max[(bh(b2t)(h2t)]（5）16Itz由于在梁的中性层处，微体受纯剪切受力状态，因此有：max（6）maxG0实验时，可根据中性层处45方向的正应变测得最大切应变：(00)2020（）max454545457本实验采用重复加载法，多次测量在一级载荷增量M作用下，产生的应变增量、’和max。于是式（1）、式（2）和式（7）分别变为：2My()yEIZMy()y（8）EIZMy()yIZ()22max450450450450（9）在本实验中，MPa/2（10）最后，取多次测量的平均值作为实验结果：Nn()y()yn1NNn()y()yn1（11）NNn()y()yn1NNn,maxn1maxN本实验采用电测法，在梁实验段某一横截面的不同高度（梁的上下表面、中性层及距中性层±10mm、±20mm）处粘贴纵向电阻应变片，在梁的上下表面处粘贴横向应变片，并在梁中性层处沿±450方向粘贴应变片。五、实验步骤1．设计实验所需各类数据表格；2．拟定加载方案；3．试验机准备、试件安装和仪器调整；4．确定组桥方式、接线、设置应变仪参数；5．检查及试车；检查以上步骤完成情况，然后预加一定载荷，再卸载，以检查试验机和应变仪是否处于正常状态。6．进行试验；将载荷加至初载荷，记下此时应变仪的读数或将读数清零。逐级加载，每增3加一级，记录一次相应的应变值。同时检查应变变化是否符合线性。实验至少重复两次，如果数据稳定，重复性好即可。7．数据经检验合格后，卸载、关闭电源、拆线并整理所用设备。六、试验结果处理1．在坐标纸上，在y—坐标系下描出实验点，然后拟合成直线，与理论结果进行比较，并计算同一y坐标所对应的实验和理论之间的相对误差；2．计算上下表面的横向应变增量与纵向应变增量之比的绝对值；3．对比纯弯状态与三点弯状态的实验结果，并分析横截面上剪力对正应变分布的影响。七.思考题：1.设计本实验的夹具应考虑哪些因素？2．安装试件时应当注意什么问题？3.在本次实验中，如何用半桥法测最大弯曲正应变？试画出桥路图。4实验六（一）梁变形实验（1）简支梁实验（2）悬臂梁实验预习要求：1、预习百分表的使用方法；2、预习梁的挠度和转角的理论公式。3、设计本实验所需数据记录表格。（1）简支梁实验一、实验目的：1、简支梁在跨度中点承受集中载荷P，测定梁最大挠度和支点处转角，并与理论值比较；2、验证位移互等定理；3、测定简支梁跨度中点受载时的挠曲线（测量数据点不
