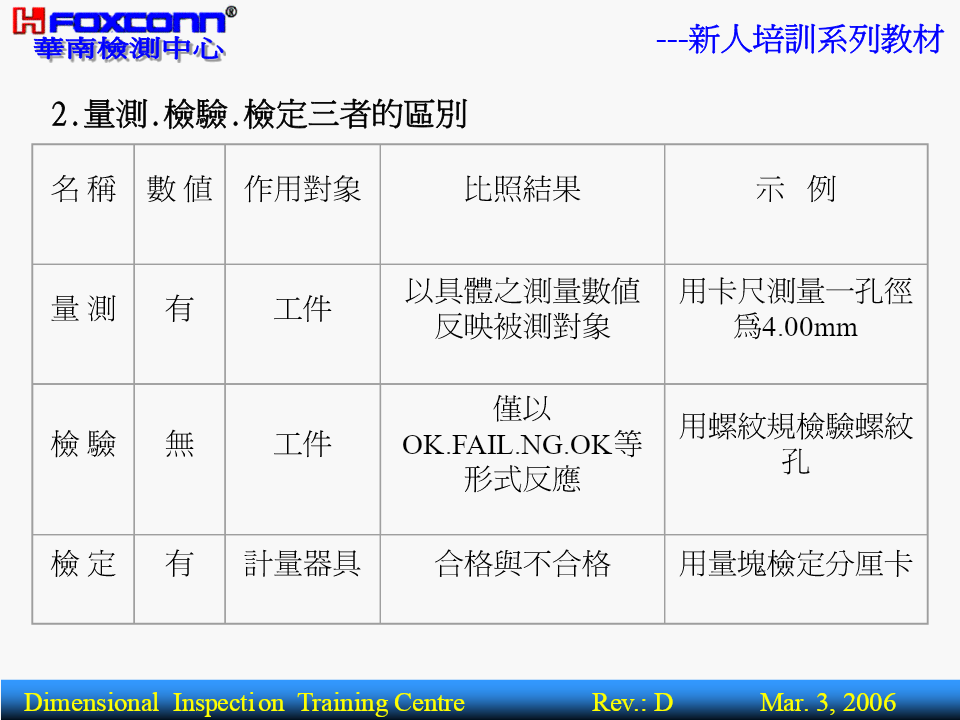

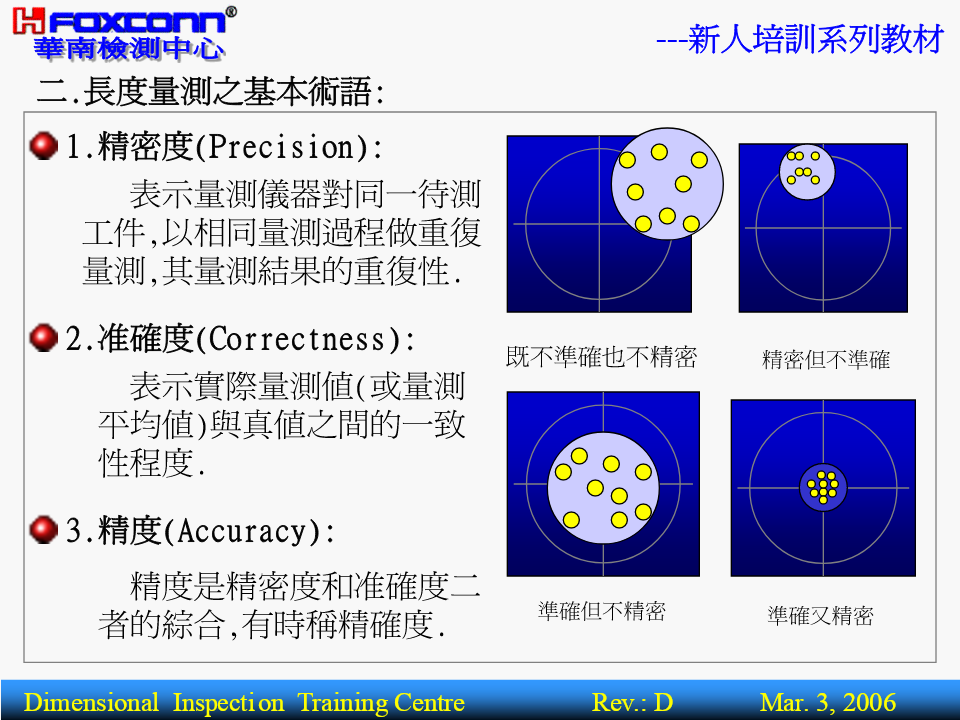

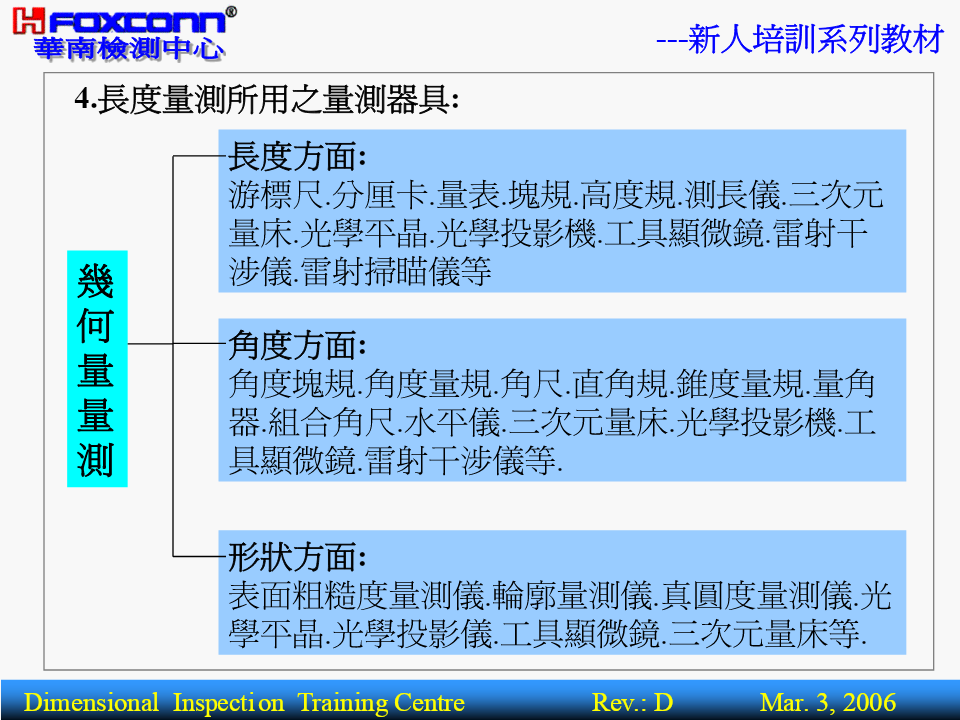

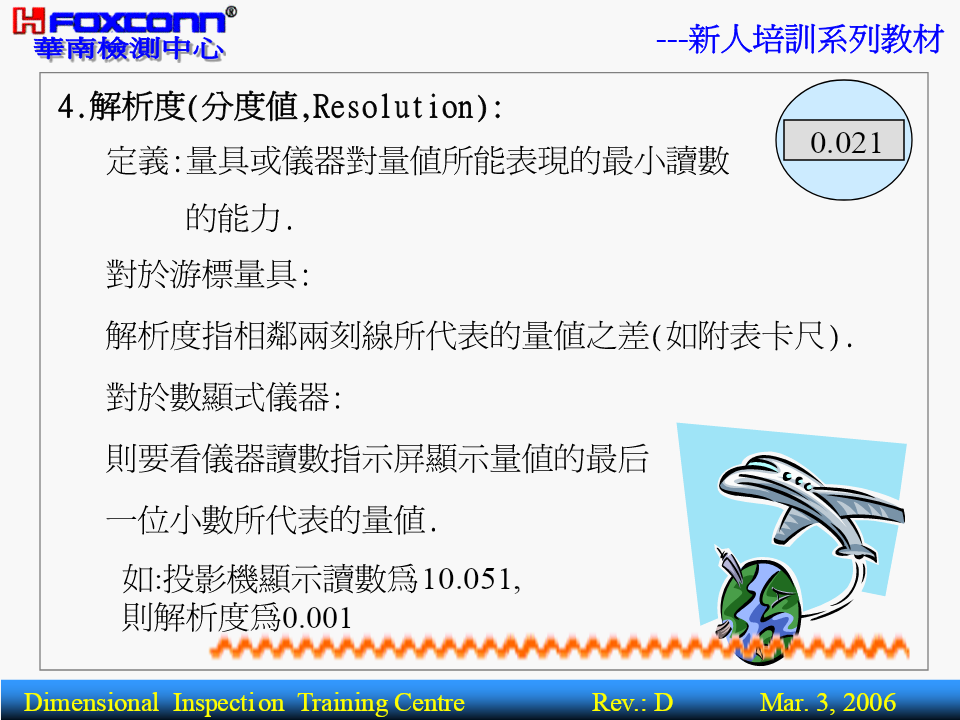

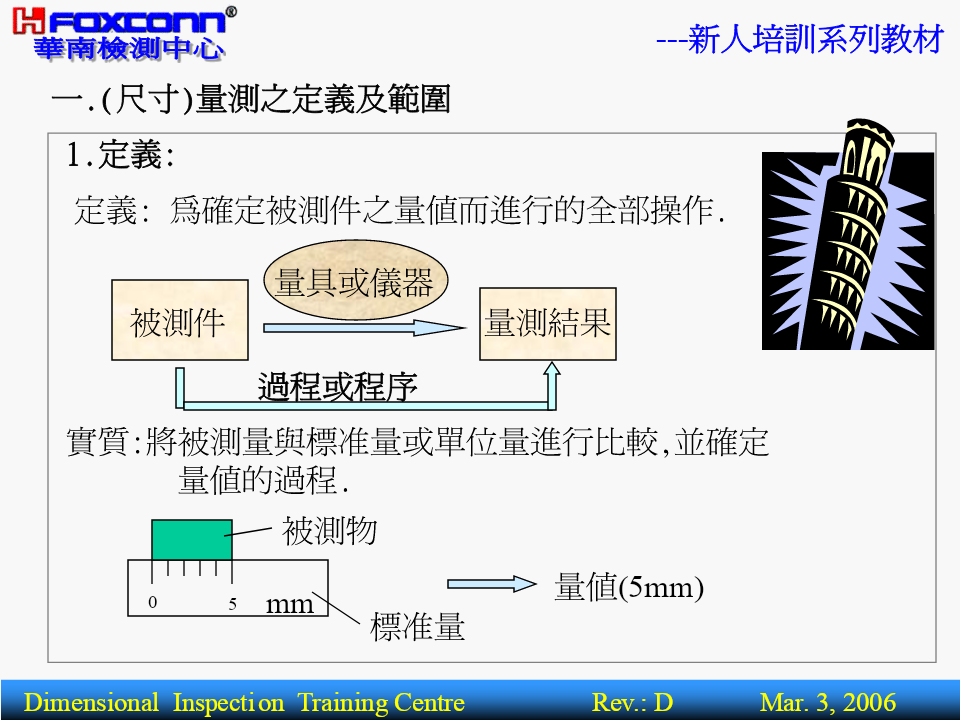

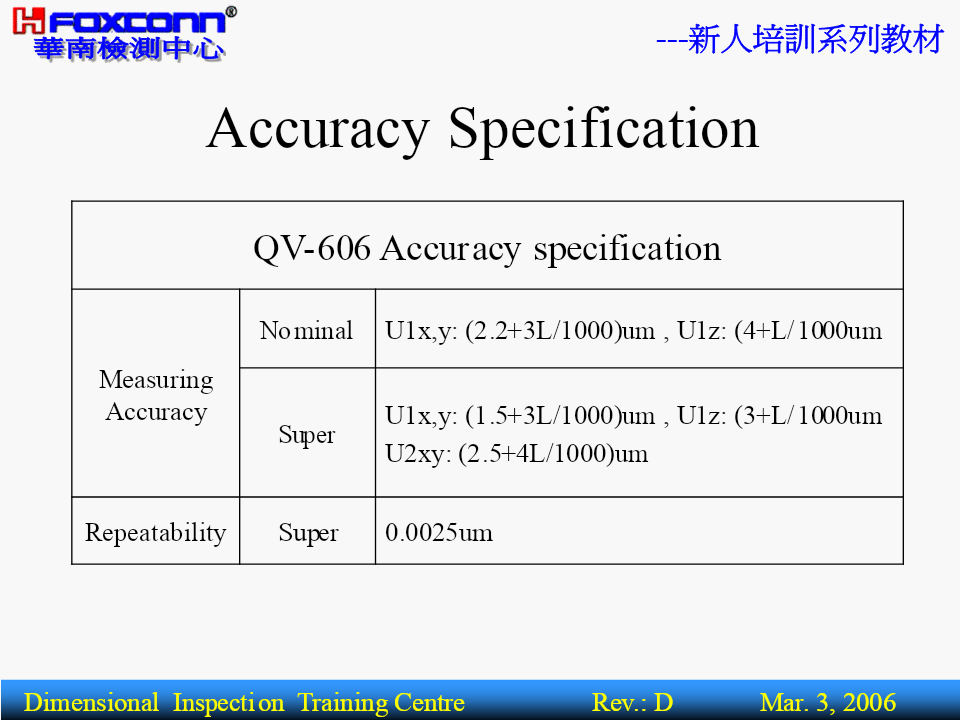

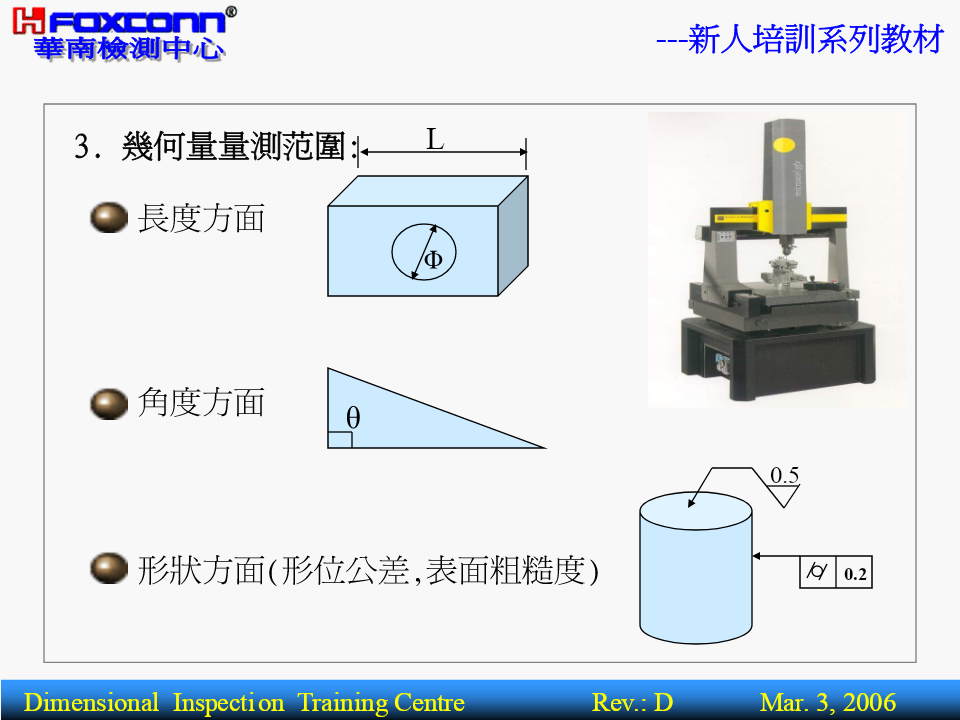

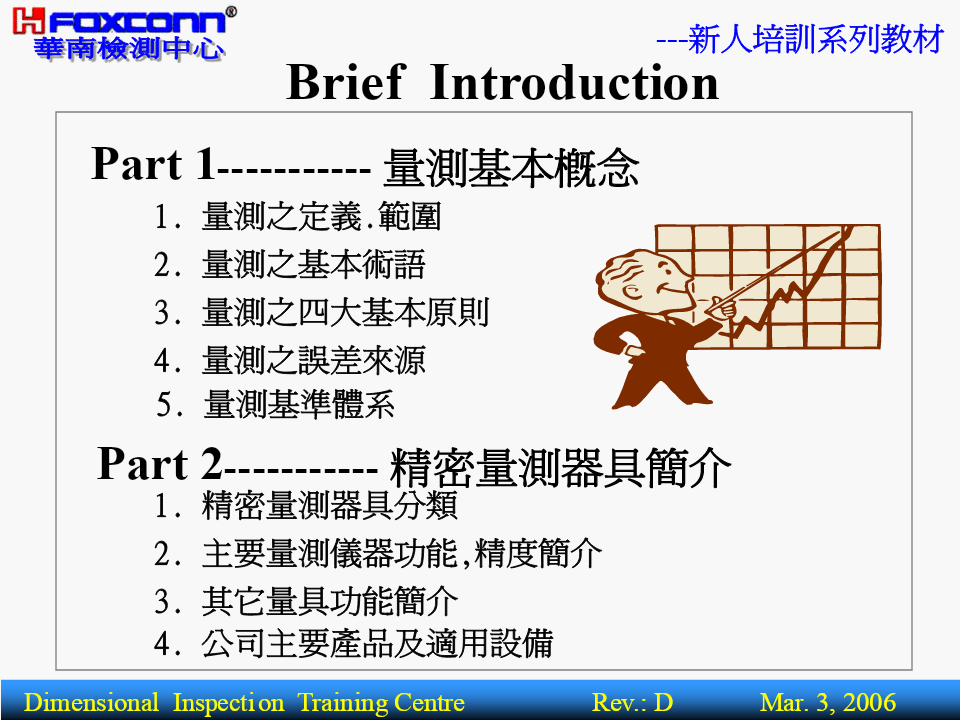

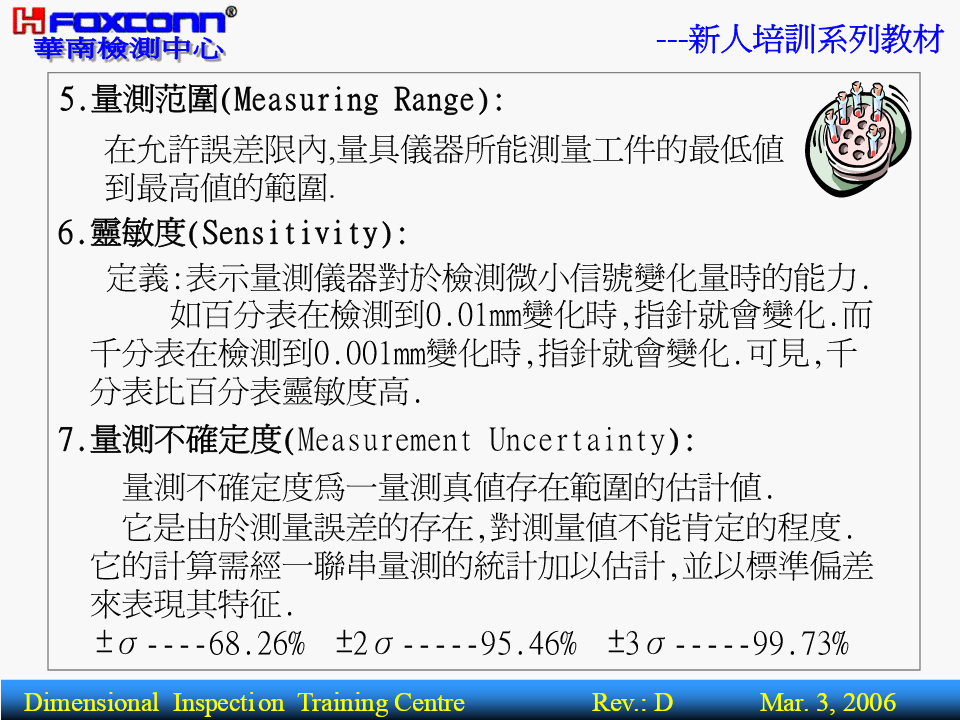

---新人培訓系列教材量測基本理論(BasicTheoryofMeasurement)核准:編寫:操明山DimensionalInspectionTrainingCentreRev.:DMar.3,2006---新人培訓系列教材BriefIntroductionPart1-----------量測基本概念1.量測之定義.範圍2.量測之基本術語3.量測之四大基本原則4.量測之誤差來源5.量測基準體系Part2-----------精密量測器具簡介1.精密量測器具分類2.主要量測儀器功能,精度簡介3.其它量具功能簡介4.公司主要產品及適用設備DimensionalInspectionTrainingCentreRev.:DMar.3,2006---新人培訓系列教材一.(尺寸)量測之定義及範圍1.定義:定義:為確定被測件之量值而進行的全部操作.量具或儀器被測件量測結果過程或程序實質:將被測量與標准量或單位量進行比較,並確定量值的過程.被測物量值(5mm)05mm標准量DimensionalInspectionTrainingCentreRev.:DMar.3,2006---新人培訓系列教材2.量測.檢驗.檢定三者的區別名稱數值作用對象比照結果示例以具體之測量數值用卡尺測量一孔徑量測有工件反映被測對象為4.00mm僅以用螺紋規檢驗螺紋檢驗無工件OK.FAIL.NG.OK等孔形式反應檢定有計量器具合格與不合格用量塊檢定分厘卡DimensionalInspectionTrainingCentreRev.:DMar.3,2006---新人培訓系列教材3.幾何量量測范圍:L長度方面Φ角度方面θ0.5形狀方面(形位公差,表面粗糙度)0.2DimensionalInspectionTrainingCentreRev.:DMar.3,2006---新人培訓系列教材4.長度量測所用之量測器具:長度方面:游標尺.分厘卡.量表.塊規.高度規.測長儀.三次元量床.光學平晶.光學投影機.工具顯微鏡.雷射干幾涉儀.雷射掃瞄儀等何角度方面:量角度塊規.角度量規.角尺.直角規.錐度量規.量角量器.組合角尺.水平儀.三次元量床.光學投影機.工測具顯微鏡.雷射干涉儀等.形狀方面:表面粗糙度量測儀.輪廓量測儀.真圓度量測儀.光學平晶.光學投影儀.工具顯微鏡.三次元量床等.DimensionalInspectionTrainingCentreRev.:DMar.3,2006---新人培訓系列教材二.長度量測之基本術語:1.精密度(Precision):表示量測儀器對同一待測工件,以相同量測過程做重復量測,其量測結果的重復性.2.准確度(Correctness):既不準確也不精密精密但不準確表示實際量測值(或量測平均值)與真值之間的一致性程度.3.精度(Accuracy):精度是精密度和准確度二者的綜合,有時稱精確度.準確但不精密準確又精密DimensionalInspectionTrainingCentreRev.:DMar.3,2006---新人培訓系列教材AccuracySpecificationQV-606AccuracyspecificationNominalU1x,y:(2.2+3L/1000)um,U1z:(4+L/1000umMeasuringAccuracyU1x,y:(1.5+3L/1000)um,U1z:(3+L/1000umSuperU2xy:(2.5+4L/1000)umRepeatabilitySuper0.0025umDimensionalInspectionTrainingCentreRev.:DMar.3,2006---新人培訓系列教材4.解析度(分度值,Resolution):0.021定義:量具或儀器對量值所能表現的最小讀數的能力.對於游標量具:解析度指相鄰兩刻線所代表的量值之差(如附表卡尺).對於數顯式儀器:則要看儀器讀數指示屏顯示量值的最后一位小數所代表的量值.如:投影機顯示讀數為10.051,則解析度為0.001DimensionalInspectionTrainingCentreRev.:DMar.3,2006---新人培訓系列教材5.量測范圍(MeasuringRange):在允許誤差限內,量具儀器所能測量工件的最低值到最高值的範圍.6.靈敏度(Sensitivity):定義:表示量測儀器對於檢測微小信號變化量時的能
