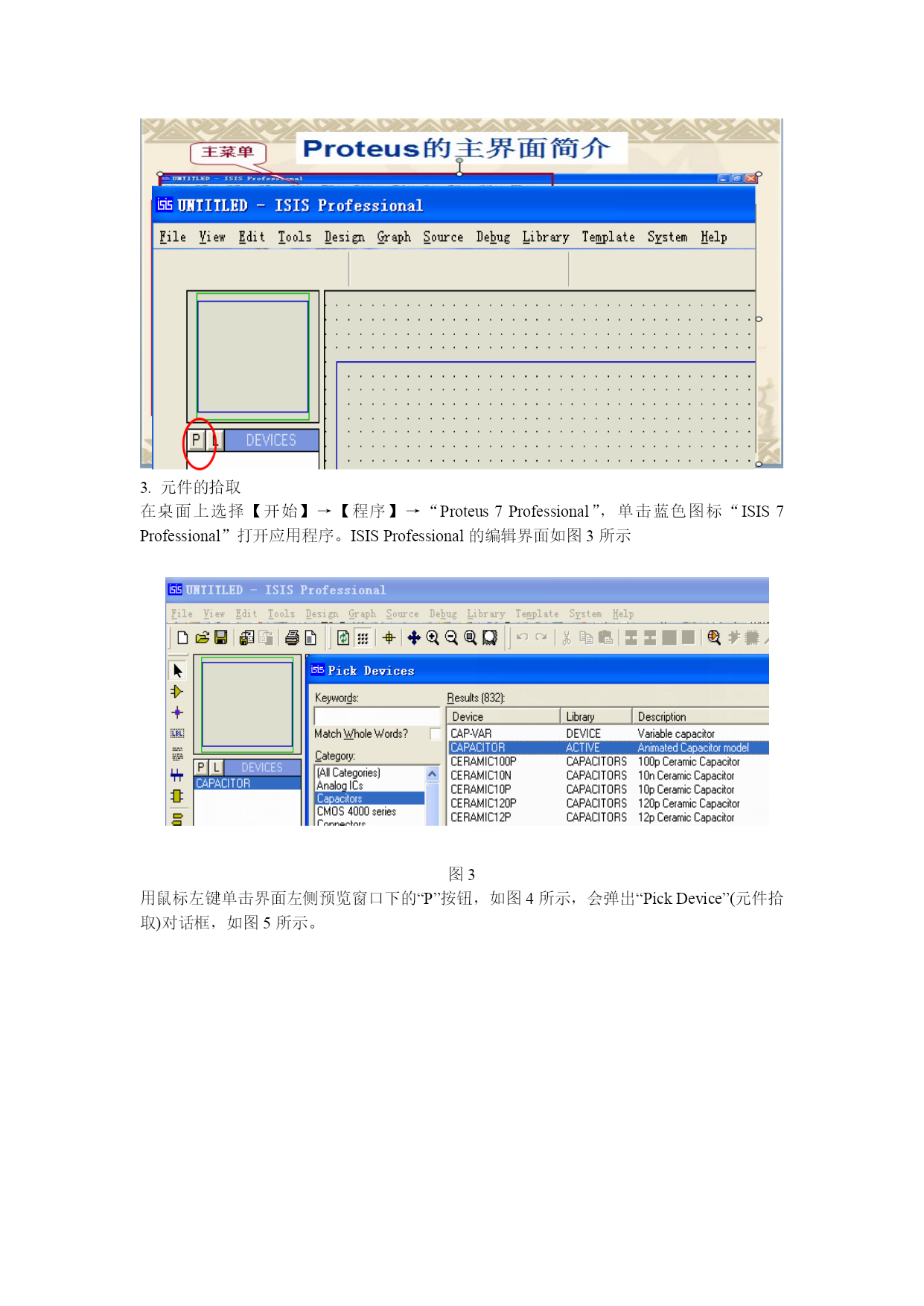

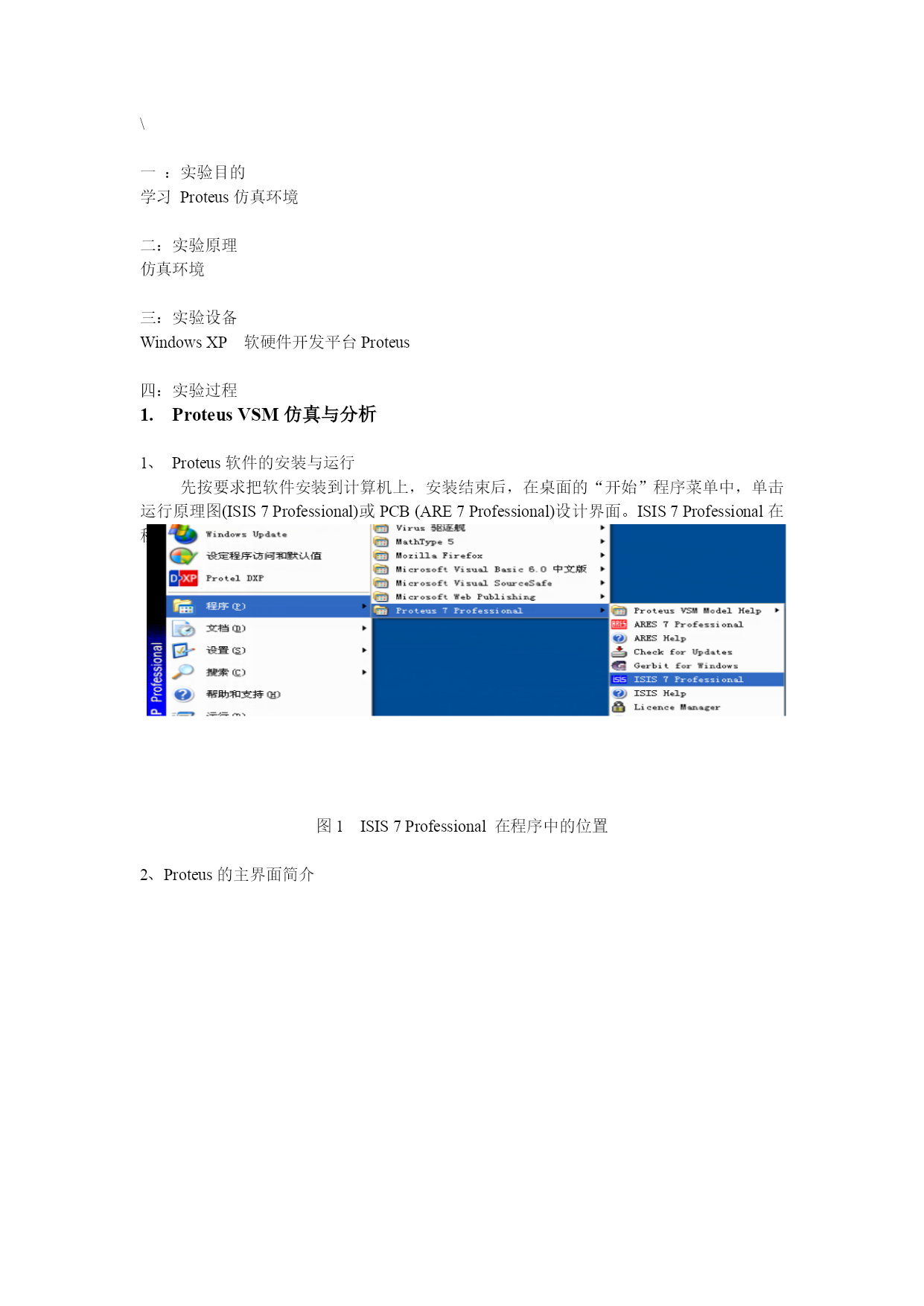

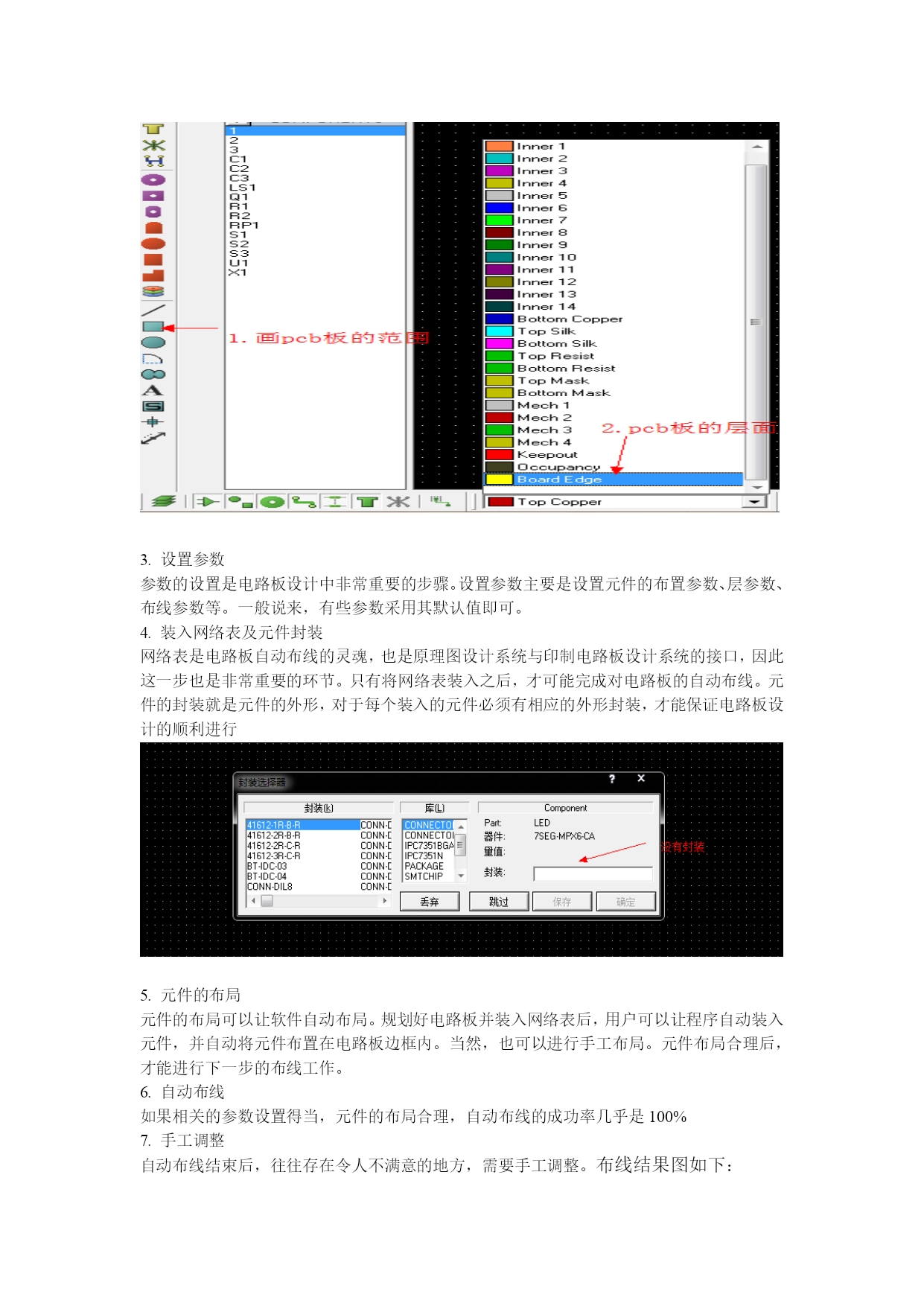

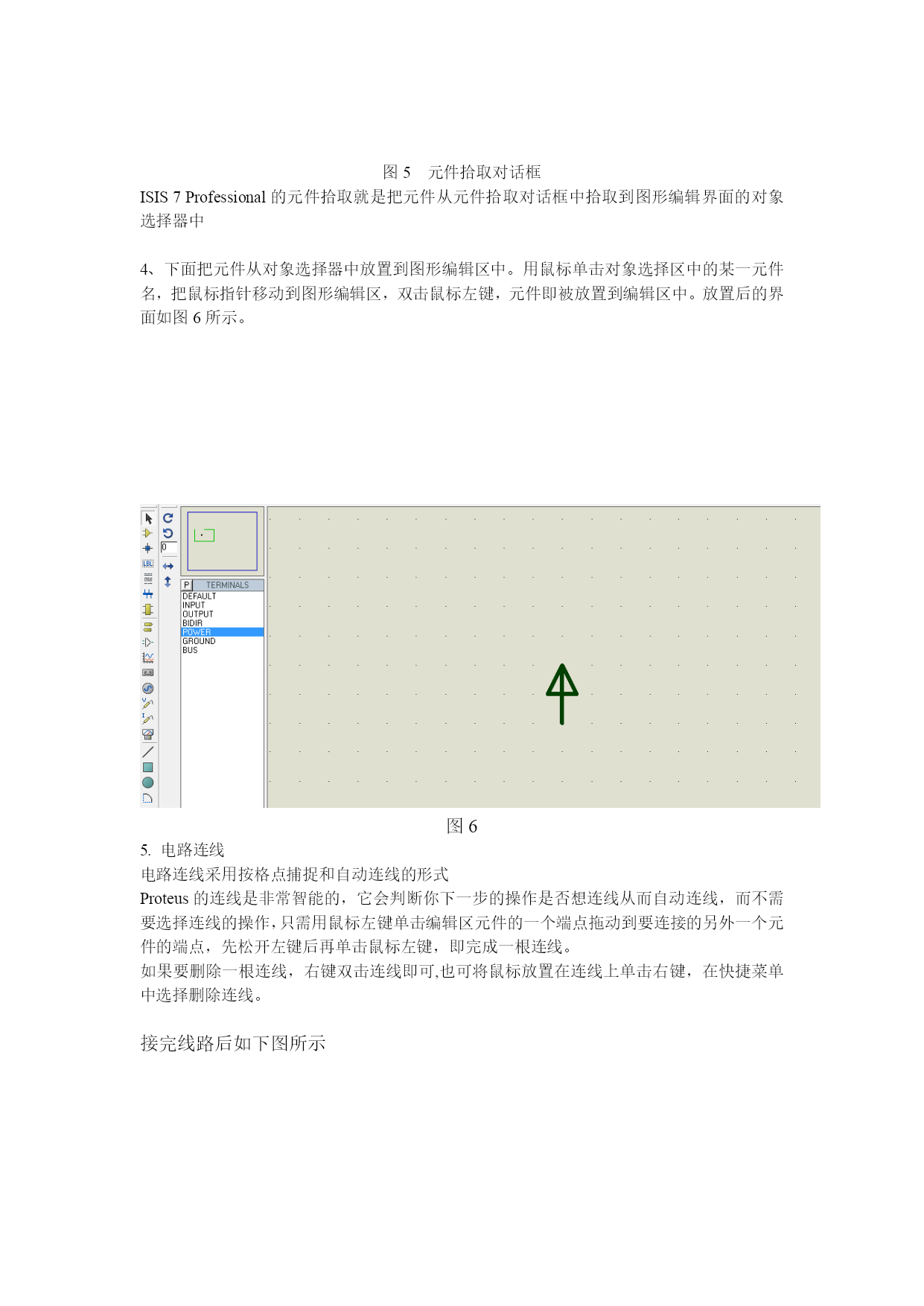

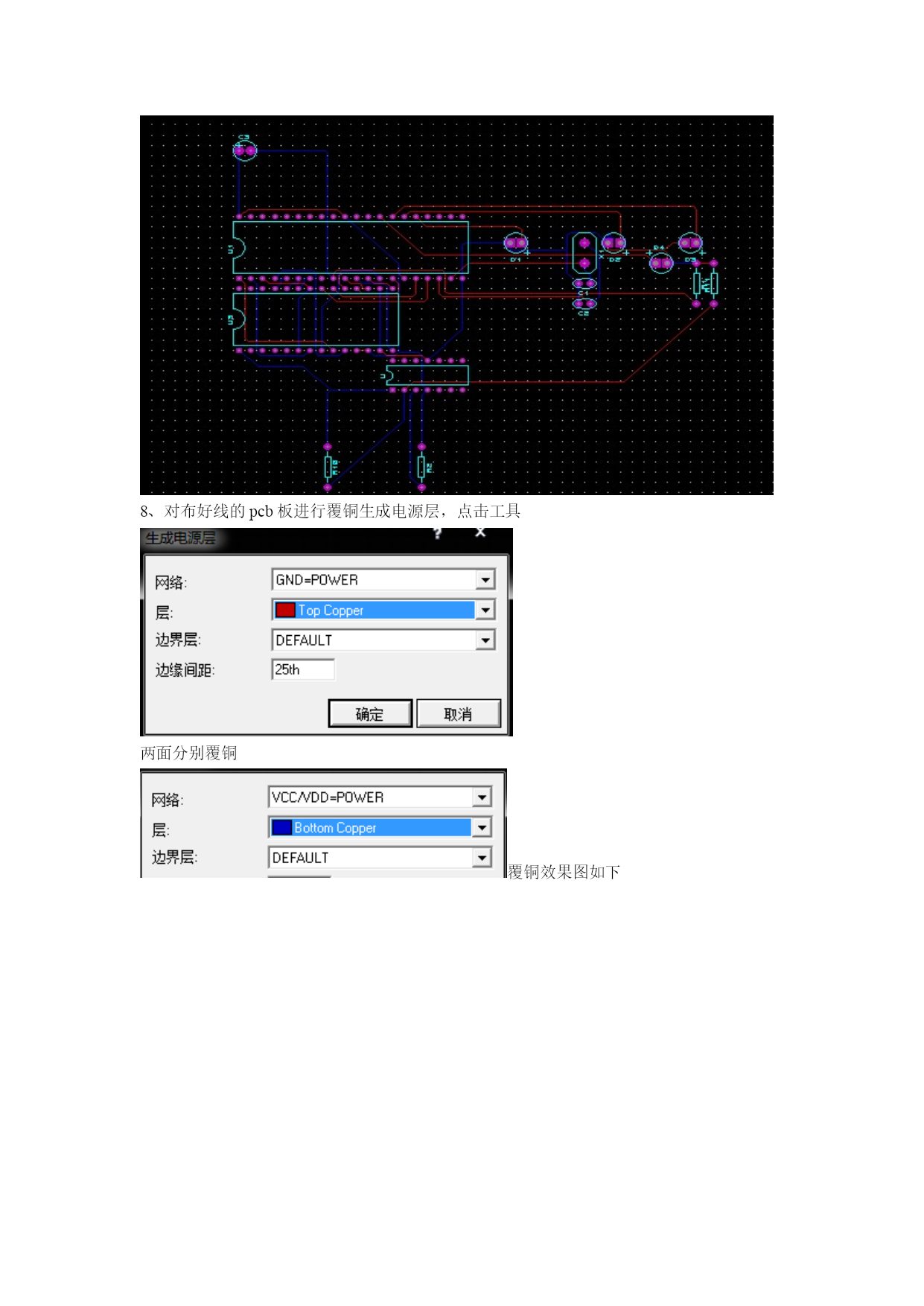

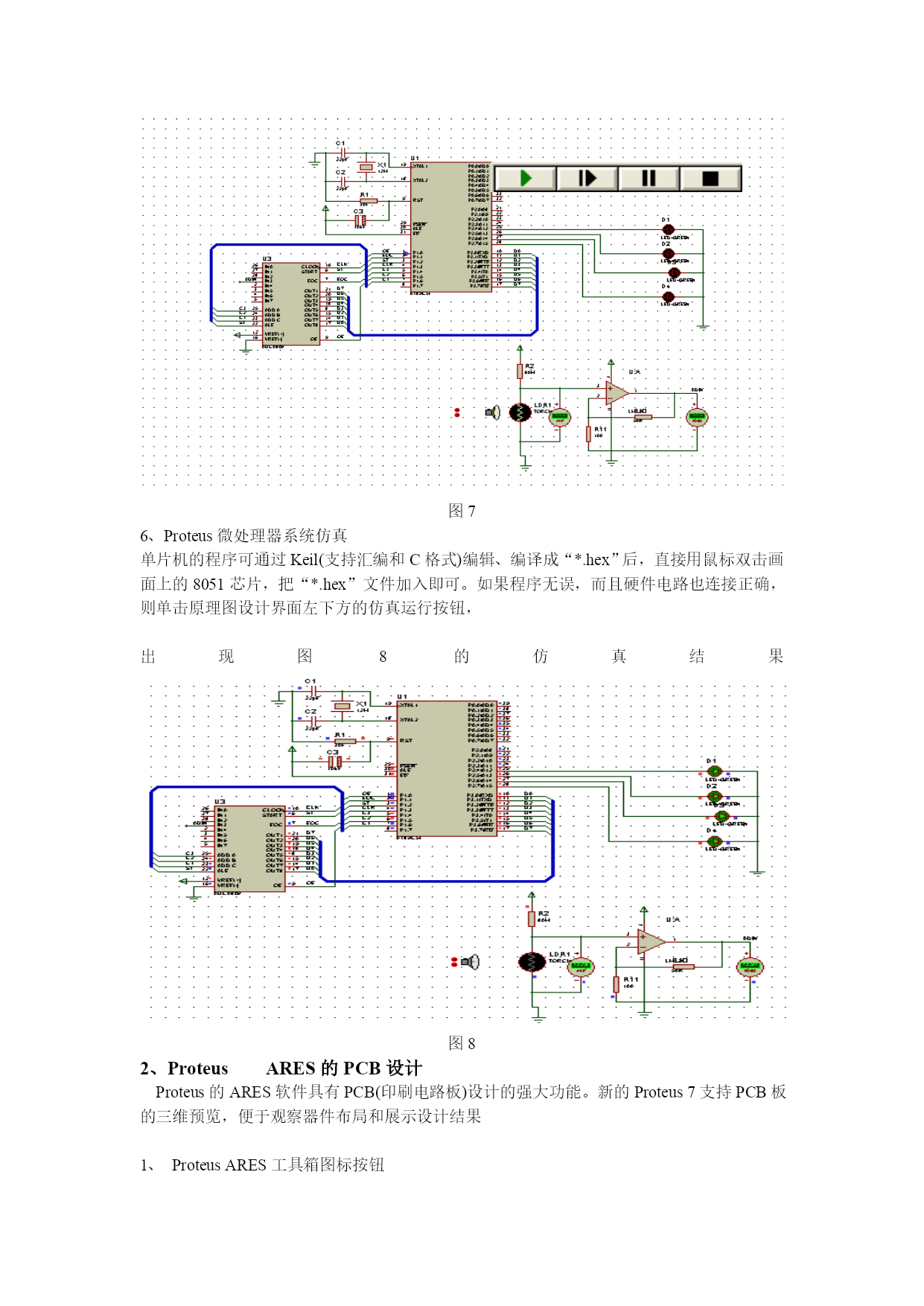

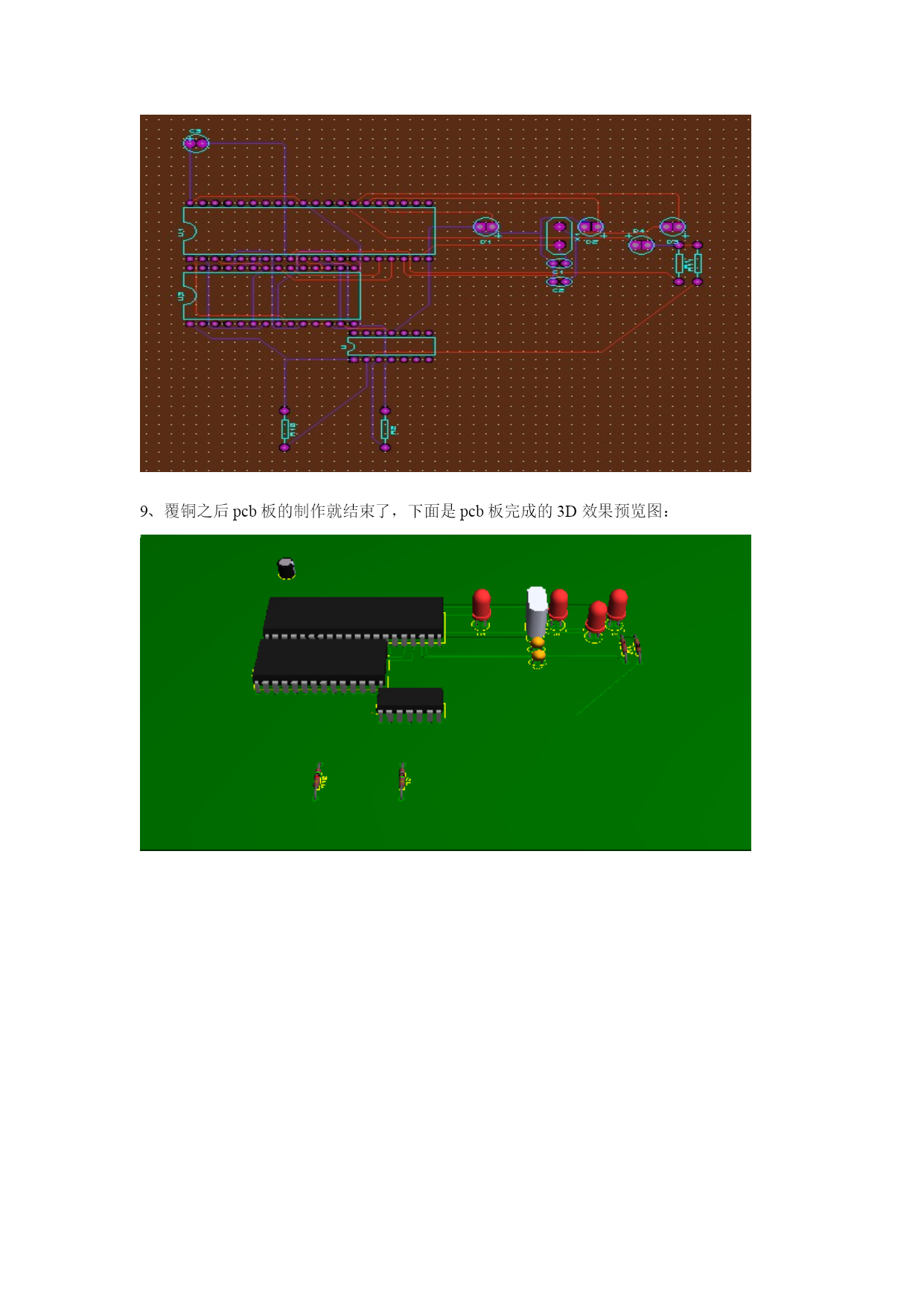

专业实验三Protues仿真与演示指导老师：姓名：学号：班级:电信0901\一：实验目的学习Proteus仿真环境二：实验原理仿真环境三：实验设备WindowsXP软硬件开发平台Proteus四：实验过程1.ProteusVSM仿真与分析1、Proteus软件的安装与运行先按要求把软件安装到计算机上，安装结束后，在桌面的“开始”程序菜单中，单击运行原理图(ISIS7Professional)或PCB(ARE7Professional)设计界面。ISIS7Professional在程序中的位置如图1所示。图1ISIS7Professional在程序中的位置2、Proteus的主界面简介3.元件的拾取在桌面上选择【开始】→【程序】→“Proteus7Professional”，单击蓝色图标“ISIS7Professional”打开应用程序。ISISProfessional的编辑界面如图3所示图3用鼠标左键单击界面左侧预览窗口下的“P”按钮，如图4所示，会弹出“PickDevice”(元件拾取)对话框，如图5所示。图5元件拾取对话框ISIS7Professional的元件拾取就是把元件从元件拾取对话框中拾取到图形编辑界面的对象选择器中4、下面把元件从对象选择器中放置到图形编辑区中。用鼠标单击对象选择区中的某一元件名，把鼠标指针移动到图形编辑区，双击鼠标左键，元件即被放置到编辑区中。放置后的界面如图6所示。图65.电路连线电路连线采用按格点捕捉和自动连线的形式Proteus的连线是非常智能的，它会判断你下一步的操作是否想连线从而自动连线，而不需要选择连线的操作，只需用鼠标左键单击编辑区元件的一个端点拖动到要连接的另外一个元件的端点，先松开左键后再单击鼠标左键，即完成一根连线。如果要删除一根连线，右键双击连线即可,也可将鼠标放置在连线上单击右键，在快捷菜单中选择删除连线。接完线路后如下图所示图76、Proteus微处理器系统仿真单片机的程序可通过Keil(支持汇编和C格式)编辑、编译成“*.hex”后，直接用鼠标双击画面上的8051芯片，把“*.hex”文件加入即可。如果程序无误，而且硬件电路也连接正确，则单击原理图设计界面左下方的仿真运行按钮，出现图8的仿真结果图82、ProteusARES的PCB设计Proteus的ARES软件具有PCB(印刷电路板)设计的强大功能。新的Proteus7支持PCB板的三维预览，便于观察器件布局和展示设计结果1、ProteusARES工具箱图标按钮ProteusARES编辑环境当中提供了很多可使用的工具，如图9左侧所示，选择相应的工具箱图标按钮，系统可提供相应的操作工具。图9ProteusARES编辑环境2印制电路板(PCB)设计流程印制电路板设计的一般步骤如下：1.绘制原理图这是电路板设计的先期工作，主要是完成原理图的绘制，包括生成网络表。当然，有时也可以不进行原理图的绘制，而直接进入PCB设计系统。原来用于仿真的原理图需将信号源及测量仪表的接口连上适当的连接器。另外，要确保每一个元器件都带有封装信息。规划电路板在绘制印制电路板之前，用户要对电路板有一个初步的规划，比如说电路板采用多大的物理尺寸，采用几层电路板(单面板、双面板或多层板)，各元件采用何种封装形式及其安装位置等。这是一项极其重要的工作，是确定电路板设计的框架。3.设置参数参数的设置是电路板设计中非常重要的步骤。设置参数主要是设置元件的布置参数、层参数、布线参数等。一般说来，有些参数采用其默认值即可。4.装入网络表及元件封装网络表是电路板自动布线的灵魂，也是原理图设计系统与印制电路板设计系统的接口，因此这一步也是非常重要的环节。只有将网络表装入之后，才可能完成对电路板的自动布线。元件的封装就是元件的外形，对于每个装入的元件必须有相应的外形封装，才能保证电路板设计的顺利进行5.元件的布局元件的布局可以让软件自动布局。规划好电路板并装入网络表后，用户可以让程序自动装入元件，并自动将元件布置在电路板边框内。当然，也可以进行手工布局。元件布局合理后，才能进行下一步的布线工作。6.自动布线如果相关的参数设置得当，元件的布局合理，自动布线的成功率几乎是100%手工调整自动布线结束后，往往存在令人不满意的地方，需要手工调整。布线结果图如下：8、对布好线的pcb板进行覆铜生成电源层，点击工具两面分别覆铜覆铜效果图如下9、覆铜之后pcb板的制作就结束了，
