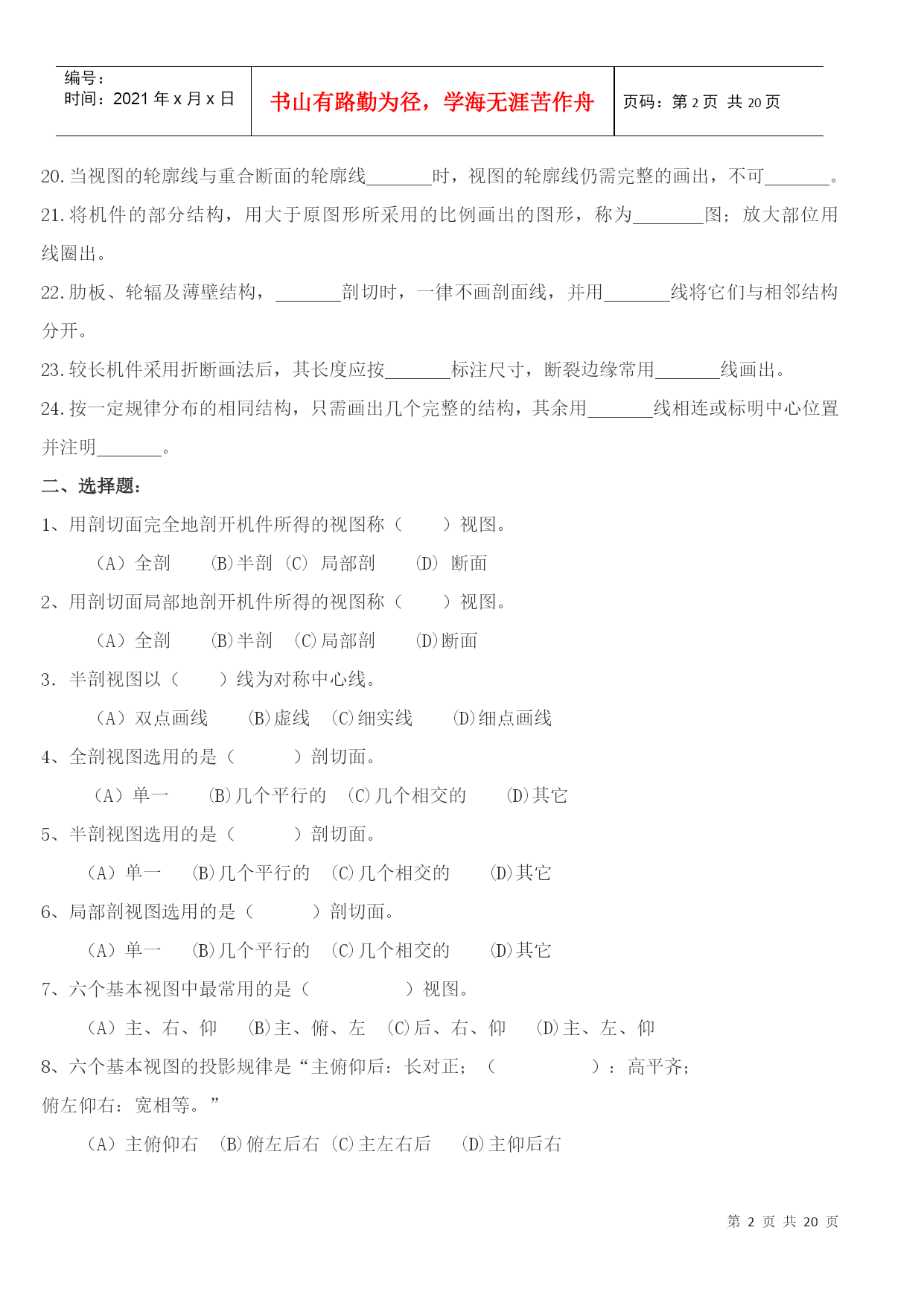

编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第PAGE20页共NUMPAGES20页第PAGE\*MERGEFORMAT20页共NUMPAGES\*MERGEFORMAT20页机械图样的画法一．机件表达1.基本视图一共有个，它们的名称分别是。2.基本视图的“三等关系”为：视图、视图；视图。3.表达形体外部形状的方法，除基本视图外，还有、、、四种视图。4.按剖切范围的大小来分，剖视图可分为、、三种。5.剖视图的剖切方法可分为、、、、五种。6.剖视图的标注包括三部分内容、、。7.省略一切标注的剖视图，说明它的剖切平面通过机件的。8.断面图用来表达零件的形状，剖面可分为和两种。9.移出断面和重合断面的主要区别是：移出断面图画在，轮廓线用绘制；重合断面图画在，轮廓线用绘制。10.剖视图的种类可分为视图、视图和局部剖视图。12.金属材料的剖面线应以适当角度绘制，最好画成与主要轮廓或剖面区域的对称线成角，互相平行，间隔均匀的线。13.剖切面的种类可分为剖切面、的剖切面、几个相交的剖切面。14.当机件具有对称平面时，在垂直于对称平面上投影所得的图形，可以为界，一半画成剖视图，一半画成。15.机件的某一部分向基本投影面投影而得的视图称为视图，其断裂边界应以线表示。16.在局部剖视图中，波浪线不能与轮廓线，也不能轮廓线之外。17.假想用剖切平面将机件的某处切断，仅画出断面的图形，称为，简称。18.画在视图轮廓线之外的断面，称为断面；画在视图轮廓线之内的断面，称为断面。19.移出断面的轮廓线用线绘制；重合断面的轮廓线用线绘制。20.当视图的轮廓线与重合断面的轮廓线时，视图的轮廓线仍需完整的画出，不可。21.将机件的部分结构，用大于原图形所采用的比例画出的图形，称为图；放大部位用线圈出。22.肋板、轮辐及薄壁结构，剖切时，一律不画剖面线，并用线将它们与相邻结构分开。23.较长机件采用折断画法后，其长度应按标注尺寸，断裂边缘常用线画出。24.按一定规律分布的相同结构，只需画出几个完整的结构，其余用线相连或标明中心位置并注明。二、选择题：1、用剖切面完全地剖开机件所得的视图称（）视图。（A）全剖(B)半剖(C)局部剖(D)断面2、用剖切面局部地剖开机件所得的视图称（）视图。（A）全剖(B)半剖(C)局部剖(D)断面3．半剖视图以（）线为对称中心线。（A）双点画线(B)虚线(C)细实线(D)细点画线4、全剖视图选用的是（）剖切面。（A）单一(B)几个平行的(C)几个相交的(D)其它5、半剖视图选用的是（）剖切面。（A）单一(B)几个平行的(C)几个相交的(D)其它6、局部剖视图选用的是（）剖切面。（A）单一(B)几个平行的(C)几个相交的(D)其它7、六个基本视图中最常用的是（）视图。（A）主、右、仰(B)主、俯、左(C)后、右、仰(D)主、左、仰8、六个基本视图的投影规律是“主俯仰后：长对正；（）：高平齐；俯左仰右：宽相等。”（A）主俯仰右(B)俯左后右(C)主左右后(D)主仰后右答案：（C）9、机件向不平行于任何基本投影面的平面投影所得的视图叫（）。（A）局部视图(B)斜视图(C)基本视图(D)向视图10、在半剖视图中半个视图与半个剖视图的分界线用（）。（A）粗实线(B)细实线(C)细点画线(D)波浪线答案：（C）11、在局部剖视图中，视图与剖视部分的分界线用（）。（A）粗实线(B)细实线(C)细点画线(D)波浪线12、重合剖面的轮廓线用（）线表示。（A）粗实(B)细实(C)细点画(D)波浪13、局部放大图的标注中，若被放大的部分有几个，应用（）数字编号，并在局部放大图上方标注相应的数字和采用的比例。（A）希腊(B)阿拉伯(C)罗马(D)中国14、机件具有若干相同结构（如齿、槽等），并按一定规律分布时，只需画出几个完整的结构，其余用（）线连接，并注明该结构的总数。（A）粗实(B)细实(C)细点画(D)波浪15、对于零件上的肋板、轮辐、薄壁等，如（）剖切，不画剖面符号，且用粗实线将它们与相邻结构分开。（A）横向(B)斜向(C)纵向(D)反向16、在下图的A-A断面图中，选出正确的断面图（）。17、下图的A-A剖面图中，选出正确的断面图（）。18、在下图中，选出正确的断面图（）。答案：A19、在下图中，选出正确的左视图（）。答案：B20、在下图中，选出正确的左视图（）。答案：B21、在下图中，选出正确的左视图（）。22、在下图中，选出正确的一组视图（）。23、下图是采用（）画法。（A）简化（B）折断（C）对称（D）示意答案：B24、下图的主
