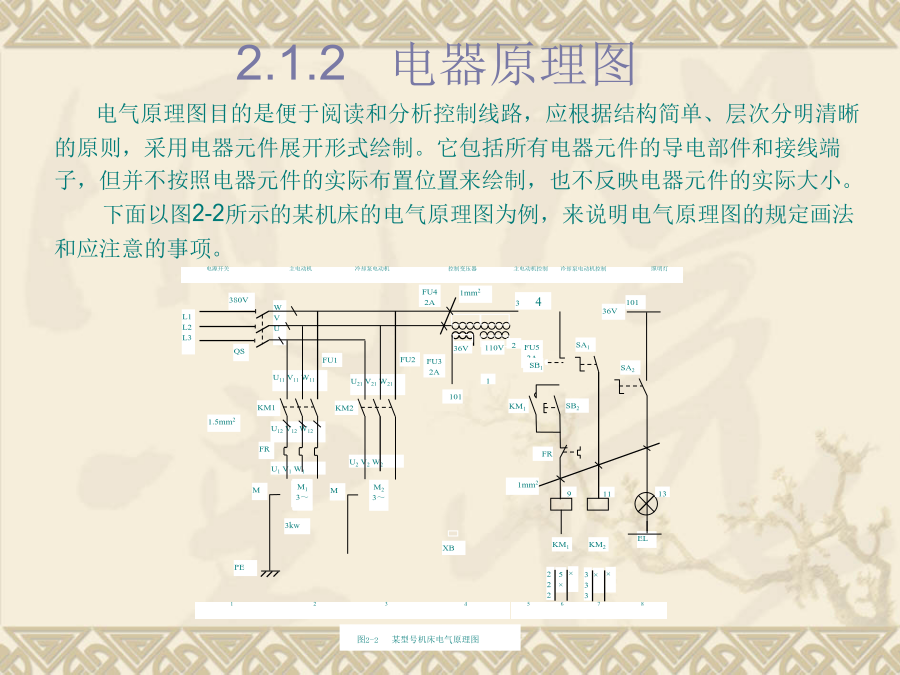

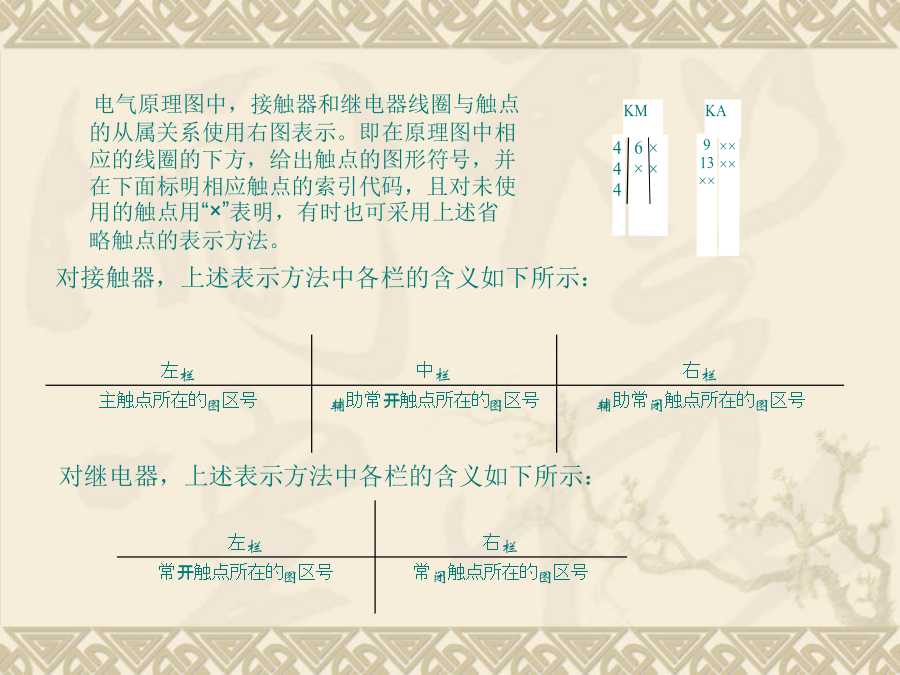

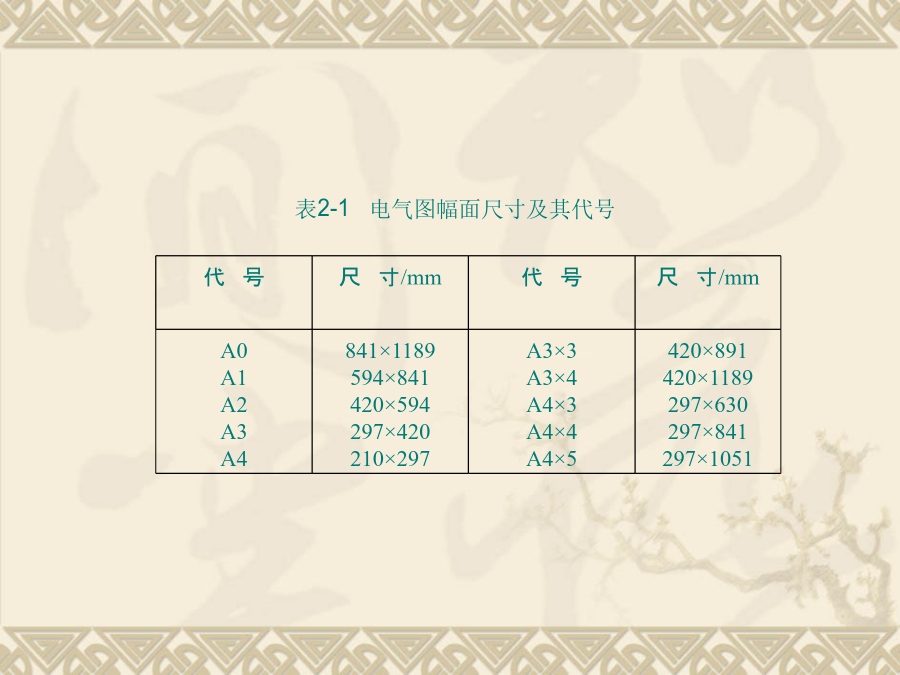

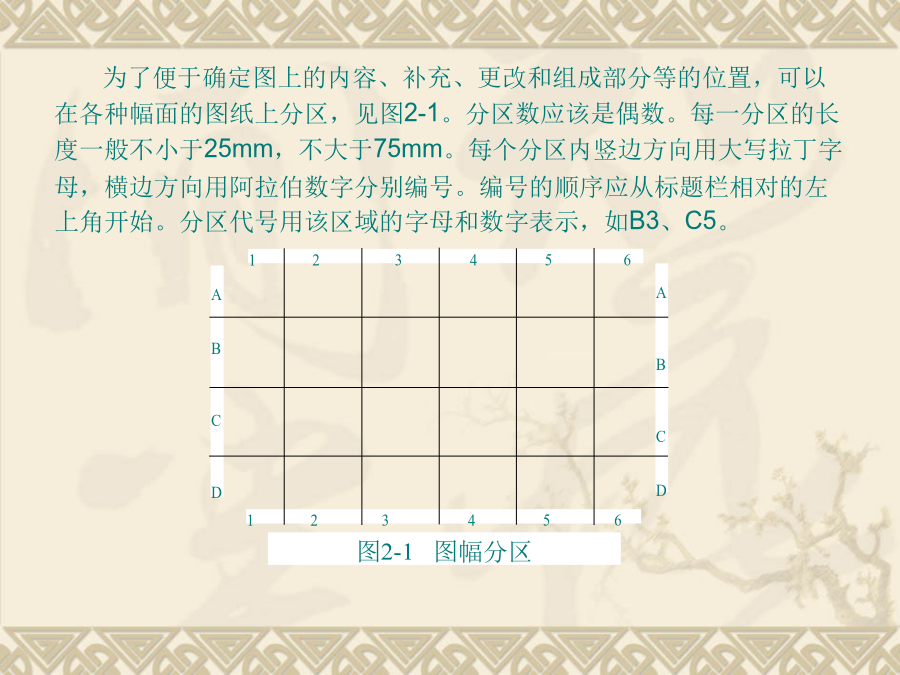

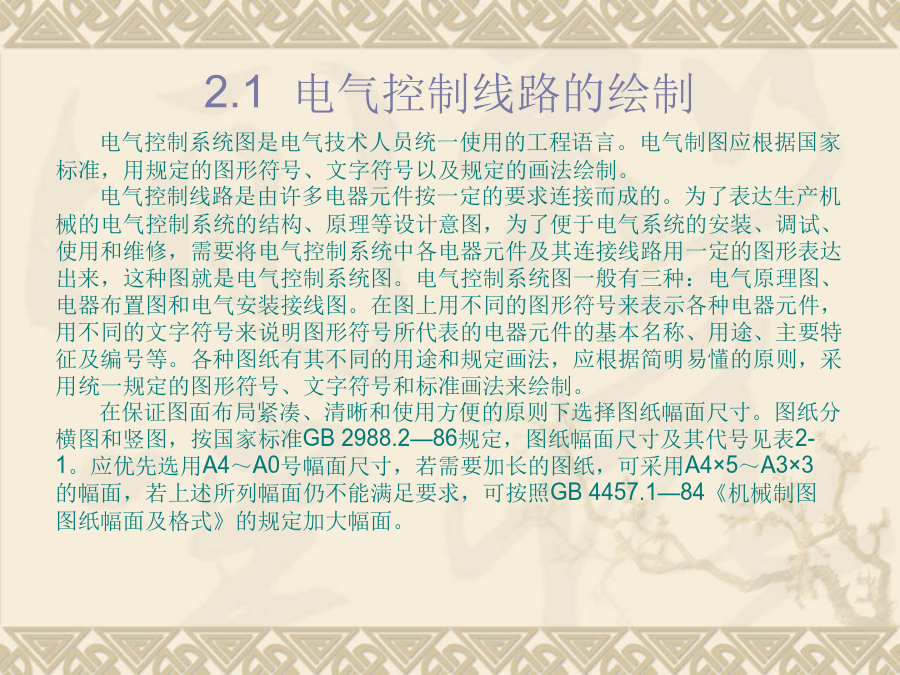

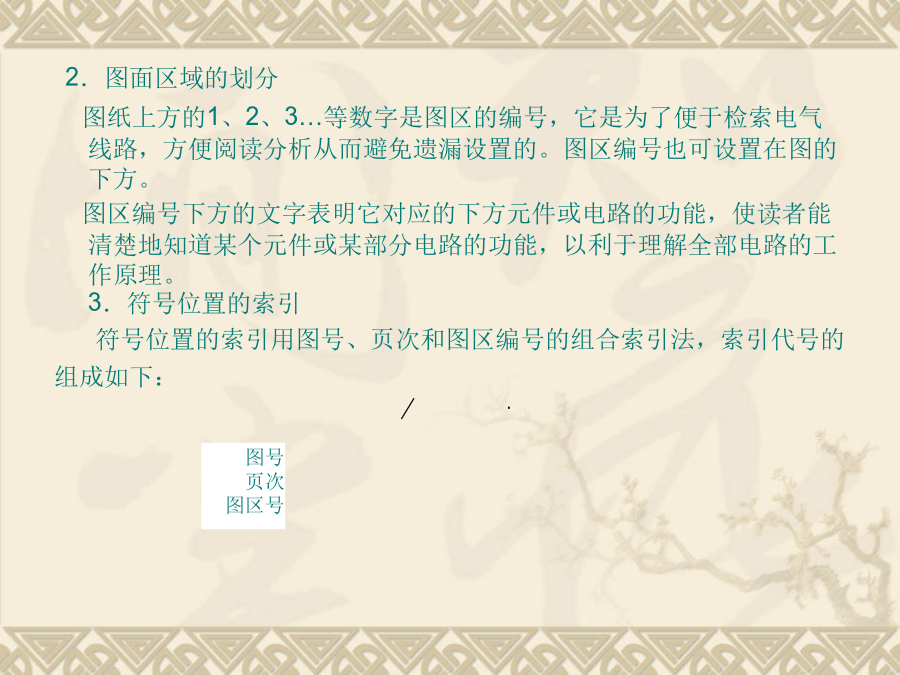

第2章电气控制线路的基本环节2.1电气控制线路的绘制表2-1电气图幅面尺寸及其代号为了便于确定图上的内容、补充、更改和组成部分等的位置，可以在各种幅面的图纸上分区，见图2-1。分区数应该是偶数。每一分区的长度一般不小于25mm，不大于75mm。每个分区内竖边方向用大写拉丁字母，横边方向用阿拉伯数字分别编号。编号的顺序应从标题栏相对的左上角开始。分区代号用该区域的字母和数字表示，如B3、C5。2.1.1常用电气图形符号和文字符号2.1.2电器原理图1．绘制电气原理图时应遵循的原则(1)电气原理图一般分主电路和辅助电路两部分。主电路是电气控制线路中大电流通过的部分，包括从电源到电机之间相连的电器元件，一般由组合开关、主熔断器、接触器主触点、热继电器的热元件和电动机等组成。辅助电路是控制线路中除主电路以外的电路，其流过的电流比较小，辅助电路包括控制电路、照明电路、信号电路和保护电路。(2)电气原理图中所有电器元件都应采用国家标准中统一规定的图形符号和文字符号表示。(3)电气原理图中电器元件的布局，应根据便于阅读原则安排。主电路安排在图面左侧或上方，辅助电路安排在图面右侧或下方。无论主电路还是辅助电路，均按功能布置，尽可能按动作顺序从上到下，从左到右排列。(4)电气原理图中，当同一电器元件的不同部件（如线圈、触点）分散在不同位置时，为了表示是同一元件，要在电器元件的不同部件处标注统一的文字符号。对于同类器件，要在其文字符号后加数字序号来区别。如两个接触器，可用KM1、KM2文字符号区别。(5)电气原理图中，所有电器的可动部分均按没有通电或没有外力作用时的状态画出。对于继电器、接触器的触点，按其线圈不通电时的状态画出，控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点按未受外力作用时的状态画出。(6)电气原理图中，应尽量减少线条和避免线条交叉。各导线之间有电联系时，在导线交点处画实心圆点。根据图面布置需要，可以将图形符号旋转绘制，一般逆时针方向旋转90º但文字符号不可倒置。2．图面区域的划分图纸上方的1、2、3…等数字是图区的编号，它是为了便于检索电气线路，方便阅读分析从而避免遗漏设置的。图区编号也可设置在图的下方。图区编号下方的文字表明它对应的下方元件或电路的功能，使读者能清楚地知道某个元件或某部分电路的功能，以利于理解全部电路的工作原理。3．符号位置的索引符号位置的索引用图号、页次和图区编号的组合索引法，索引代号的组成如下：电气原理图中，接触器和继电器线圈与触点的从属关系使用右图表示。即在原理图中相应的线圈的下方，给出触点的图形符号，并在下面标明相应触点的索引代码，且对未使用的触点用“×”表明，有时也可采用上述省略触点的表示方法。2.1.3电器元件布置图2.1.4电器安装接线图2.1.5阅读和分析电气控制线路图的方法(2)分析主电路在分析电气线路时，一般应先从电动机着手，即从主电路看有哪些控制元件的主触点、电阻等，然后根据其组合规律就大致可判断电动机是否有正反转控制、是否制动、是否要求调速等。这样，在分析控制电路的工作原理时，就能做到心中有数，有的放矢。(3)读图和分析控制电路在控制电路中，根据主电路控制元件主触点的文字符号，找到有关的控制环节以及环节间的相互联系。通常对控制电路多半是由上往下或由左往右阅读。然后，设想按动了操作按钮（应记住各信号元件、控制元件或执行元件的原始状态），查对线路（跟踪追击）观察有哪些元件受控动作。逐一查看这些动作元件的触点又是如何控制其他元件动作的，进而驱动被控机械或被控对象有何运动。还要继续追查执行元件带动机械运动时，会使哪些信号元件状态发生变化，再查对线路；看执行元件如何动作……在读图过程中，特别要注意相互间的联系和制约关系，直至将线路全部看完为止。无论多么复杂的电气线路，都是由一些基本的电气控制环节构成的。在分析线路时，要善于化整为零，积零为整。可以按主电路的构成情况，把控制电路分解成与主电路相对应的几个基本环节，一个环节一个环节地分析。还应注意那些满足特殊要求的特殊部分，然后把各环节串起来。这样，就不难读懂全图了。2.逻辑代数法逻辑代数又叫布尔代数，开关代数。逻辑代数法是通过对电路的逻辑表达式的计算来分析控制电路的。逻辑代数的变量都只有“1”和“0”两种取值，“0”和“1”分别代表两种对立的、非此即彼的概念，如果“1”代表“真”，“0”即为“假”；“1”即为“有”，“0”即为“无”；“1”代表“高”，“0”代表“低”，关键是正确写出电路的逻辑表达式。在机械电气控制线路中的开关触点只有“闭合”和“断开”两种截然不同的状态；电路中的执行元件如继电器、接触器、电磁阀的线圈也只有“得电”
