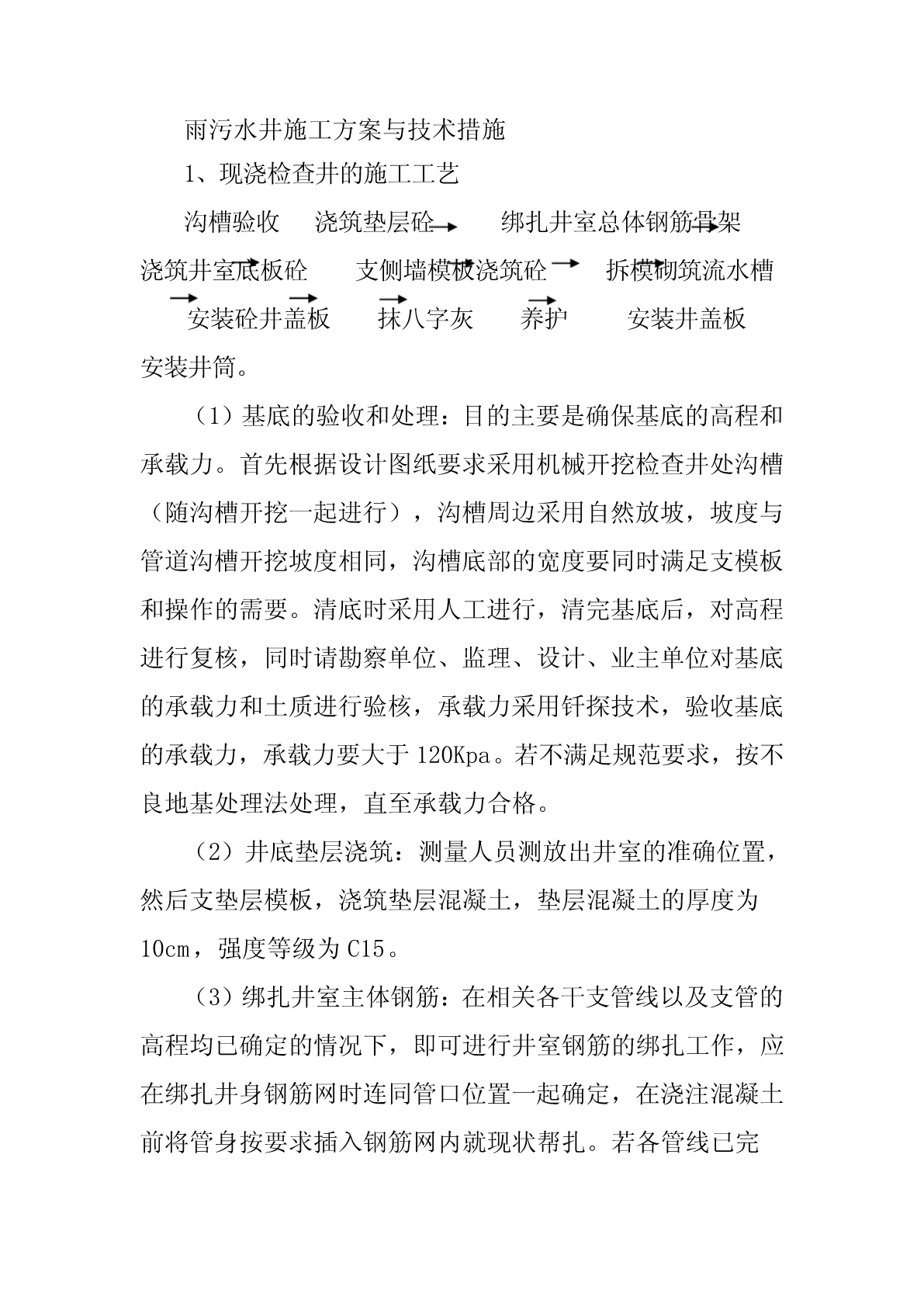

雨污水井施工方案与技术措施1、现浇检查井的施工工艺沟槽验收浇筑垫层砼绑扎井室总体钢筋骨架浇筑井室底板砼支侧墙模板浇筑砼拆模砌筑流水槽安装砼井盖板抹八字灰养护安装井盖板安装井筒。（1）基底的验收和处理：目的主要是确保基底的高程和承载力。首先根据设计图纸要求采用机械开挖检查井处沟槽（随沟槽开挖一起进行），沟槽周边采用自然放坡，坡度与管道沟槽开挖坡度相同，沟槽底部的宽度要同时满足支模板和操作的需要。清底时采用人工进行，清完基底后，对高程进行复核，同时请勘察单位、监理、设计、业主单位对基底的承载力和土质进行验核，承载力采用钎探技术，验收基底的承载力，承载力要大于120Kpa。若不满足规范要求，按不良地基处理法处理，直至承载力合格。（2）井底垫层浇筑：测量人员测放出井室的准确位置，然后支垫层模板，浇筑垫层混凝土，垫层混凝土的厚度为10cm，强度等级为C15。（3）绑扎井室主体钢筋：在相关各干支管线以及支管的高程均已确定的情况下，即可进行井室钢筋的绑扎工作，应在绑扎井身钢筋网时连同管口位置一起确定，在浇注混凝土前将管身按要求插入钢筋网内就现状帮扎。若各管线已完成，应直接就现状绑扎。伸入井室的管端应平整完好。井室钢筋帮扎好后，再绑扎踏步，并及时检查踏步的上下，左右间距及外露尺寸，保证位置准确无误后浇注混凝土。钢筋在场外加工，现场绑扎成型；钢筋的接头采用绑扎接头；钢筋的加工绑扎按有关钢筋混凝土施工技术规程进行。为了加强井室的整体性，根据设计图纸要求，整个井室的钢筋网一次性绑扎完毕：井底和井墙的受力钢筋作为整根钢筋进行加工，首先给每一根钢筋进行编号，然后根据图纸设计计算出每一根钢筋的长度，在加工厂切断弯曲成设计形状，在井室沟槽现场按照放样对照编号进行绑扎成型。在管道进入井室入口处对竖向钢筋作切断处理，设置一环筋，竖向钢筋与环筋绑扎成一体。（4）支底板模板，浇筑底板砼：采用覆膜木模板，内刷脱模剂，浇注C25S4砼，顶部沿井墙位置拉毛处理，井底厚度按图集06MS201执行。（5）支井身模板(见下图)，浇筑井身：使用普通覆膜木模板。井身模板支立示意图普通钢模板纵向方木横向方木横向方木定型"八"字钢模板井底砼横向方木垫层模板使用前必须进行仔细的检查清理，对于旧模板进行挑选剔除板面损坏变形严重的。模板在使用前内侧均匀涂抹一层脱模剂。内模板支撑采用对顶支撑，井室外侧，为保证支撑稳固，将槽帮铲平夯实，然后垫木板块，再用顶丝与模板对顶支撑。模板的支撑必须保证牢固可靠，模板及支撑体系要一边安装一边进行校准及调整，边线、高程、垂直度误差满足质量标准方可进行下道工序。在浇注砼之前要对各预埋件、预留洞检查确认，混凝土采用C25、S4的抗渗砼，在混凝土浇筑过程中不得出现位移变形等现象。混凝土采用溜槽浇注，插入式振捣器振捣；混凝土浇筑后，洒水养护。（6）模板拆除前需报监理工程师批准，侧模板，在抗压强度达到2.5MPa时方可拆除，以保证其表面及棱角不致因拆模而受到损坏。（7）砌筑井内流水槽：采用MU10的页岩砖和M7.5的砂浆进行砌筑。流水槽的槽帮高度控制：根据设计图纸，污水井流水槽帮高度与管道顶部齐平；雨水井流水槽帮高度为管道竖向直径的一半。流水槽内表面用1：2.5的防水砂浆进行抹面，槽内表面要圆滑顺畅，三通以上检查井的流水槽相交部位要相互圆滑过度。（8）在井墙的强度达到75%以上时方可吊装砼井盖。2、预制检查井工艺流程如下施工准备→沟槽开挖→地基处理、垫层施工→井室拼装、连接管道→盖板吊装→流槽施工→井口处理→闭水试验→回填→井盖安装→验收。（1）施工操作要点a.高程复核测量放线用全站仪进行检查井位和水准仪进行高程复核。b.检查井底基础施工进行基底处理，按规范进行高程、平整度、地基承载力等项目的检查。地基承载力特征值符合设计要求（≥120kPa）。垫层注意控制高程和平面位置。c.井室拼装、盖板吊装装配式预制检查井吊装使用16T汽车吊，各调节拼块之间，垂直方向的接缝为企口连接，由1:2防水水泥砂浆或聚氨酯搀和水泥砂浆密封。安装时注意井室垂直，注意井室预留口轴线与管道轴线相符合。盖板安装注意平整，高程控制低于路基顶标高。井室拼装井室与盖板拼装d.管道与检查井衔接检查井与管道连接一般采用管顶平接，用1:2防水水泥砂浆或聚氨酯搀和水泥砂浆嵌缝封堵。具体做法为：在管道伸进井室前，在管道下部120度范围内座防水砂浆，挤压管道使防水砂浆与管道连接密实，以砂浆外溢为宜。将管道两侧和上部分别以防水砂浆填满，插捣防水砂浆，直至完全饱满，最后抹出三角状防水砂浆，宽度保持在5-6c
