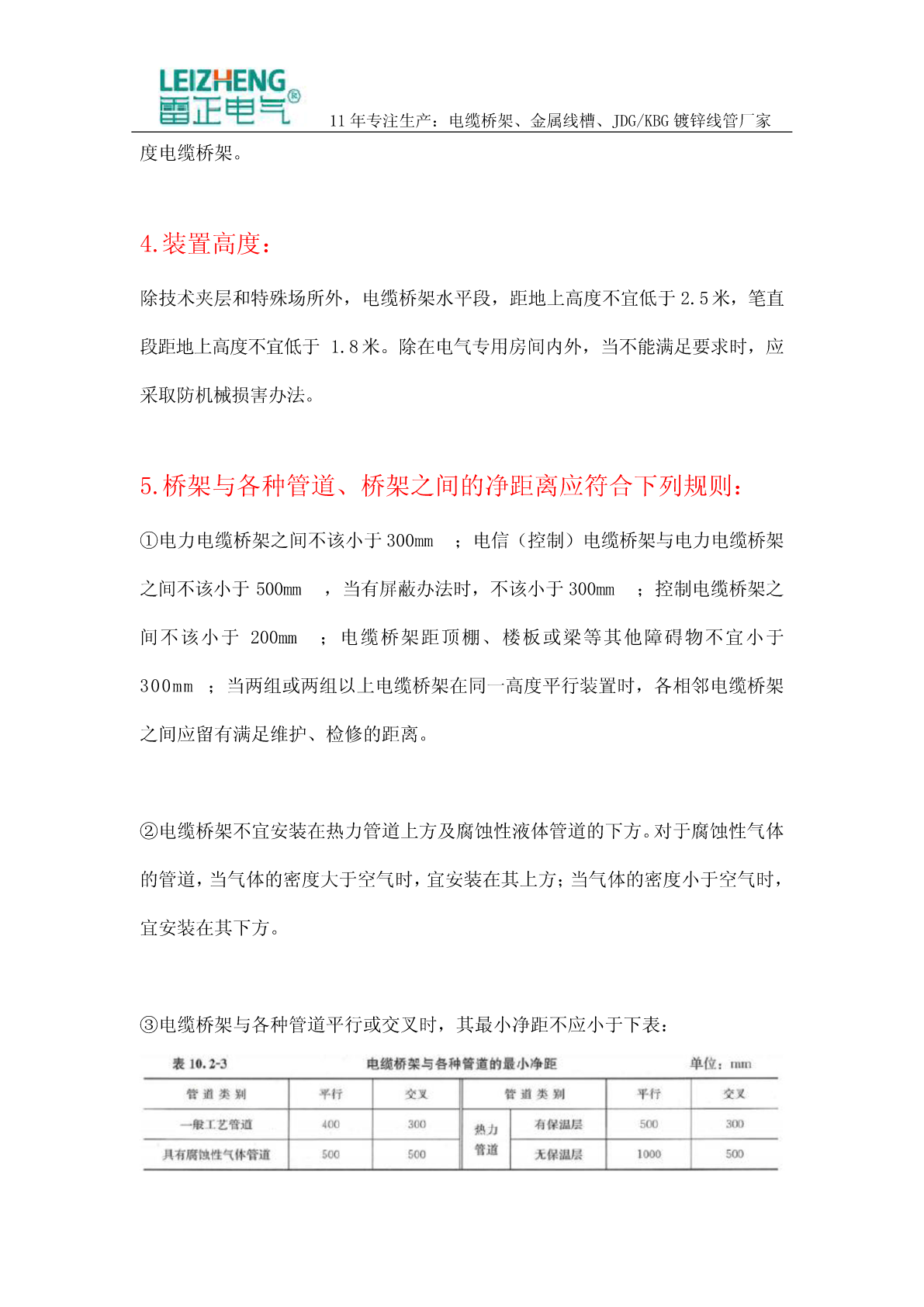

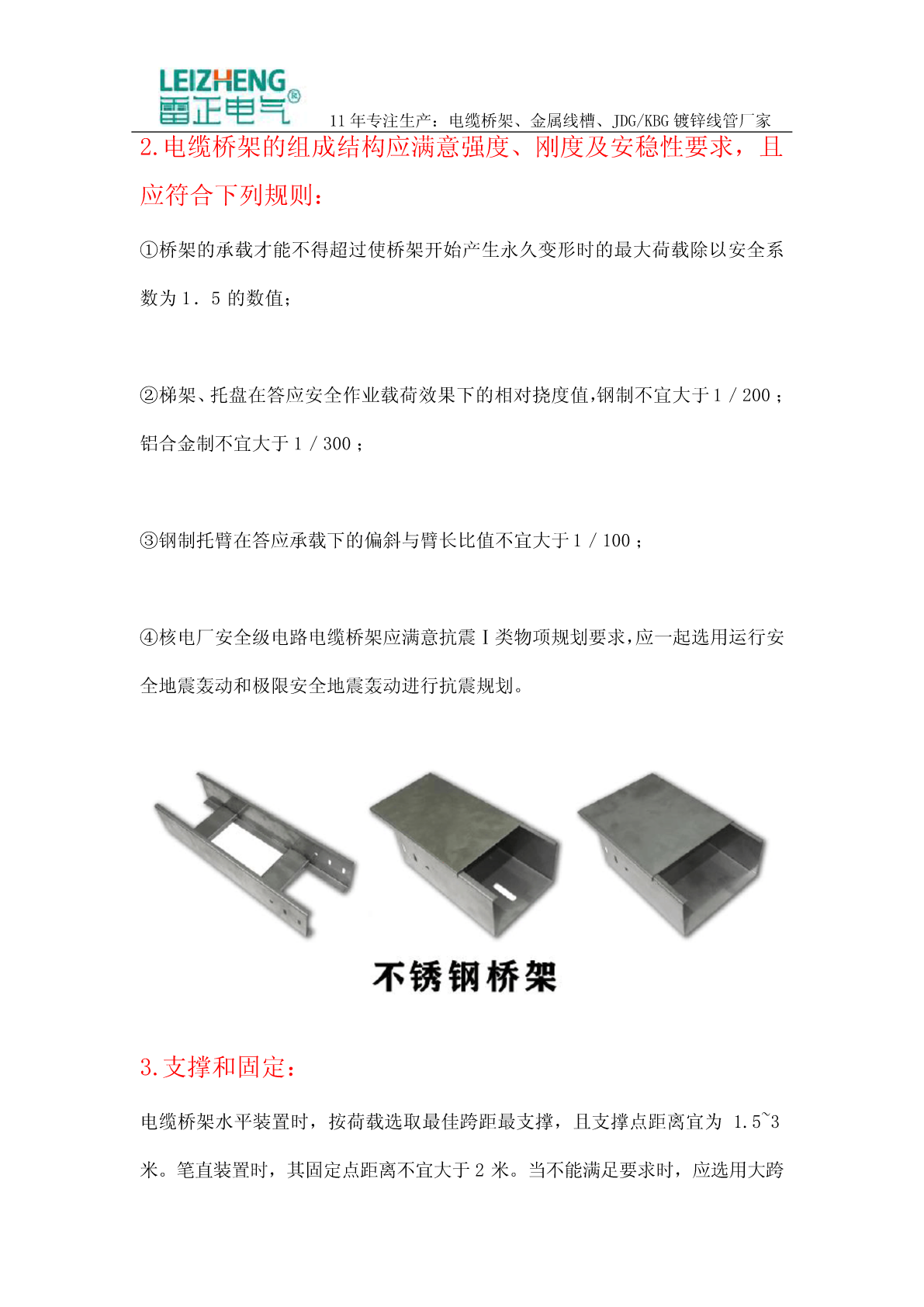

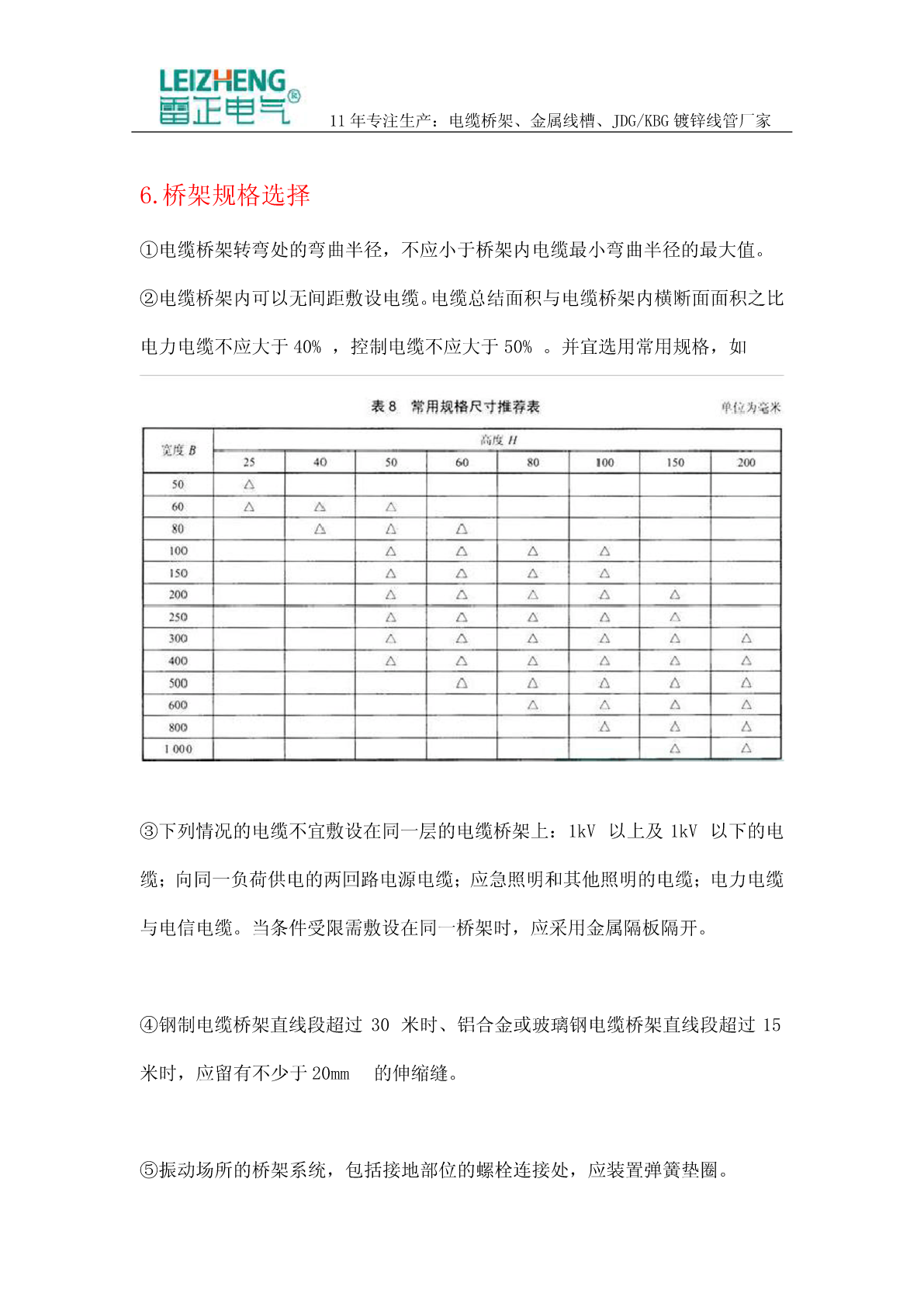

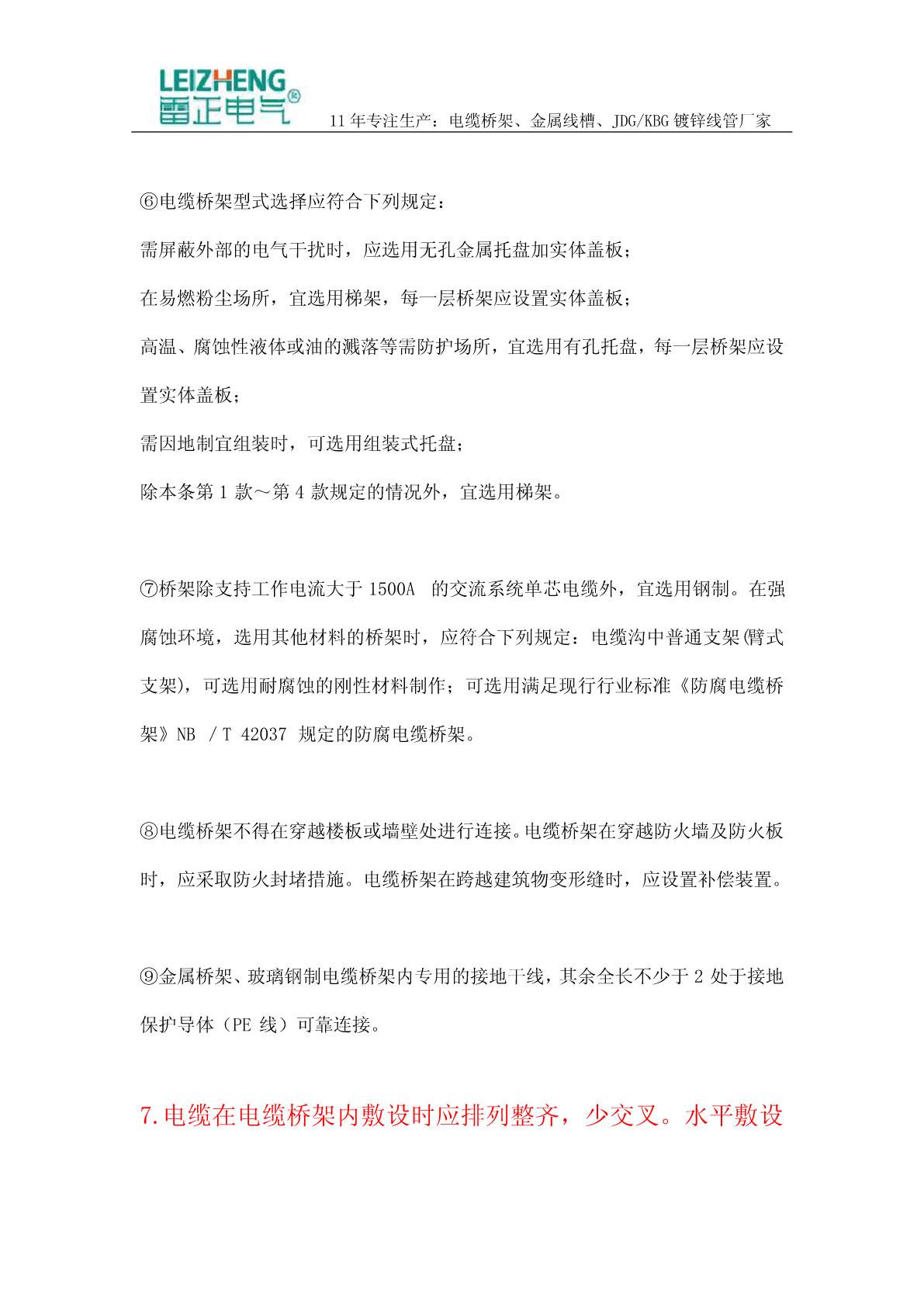

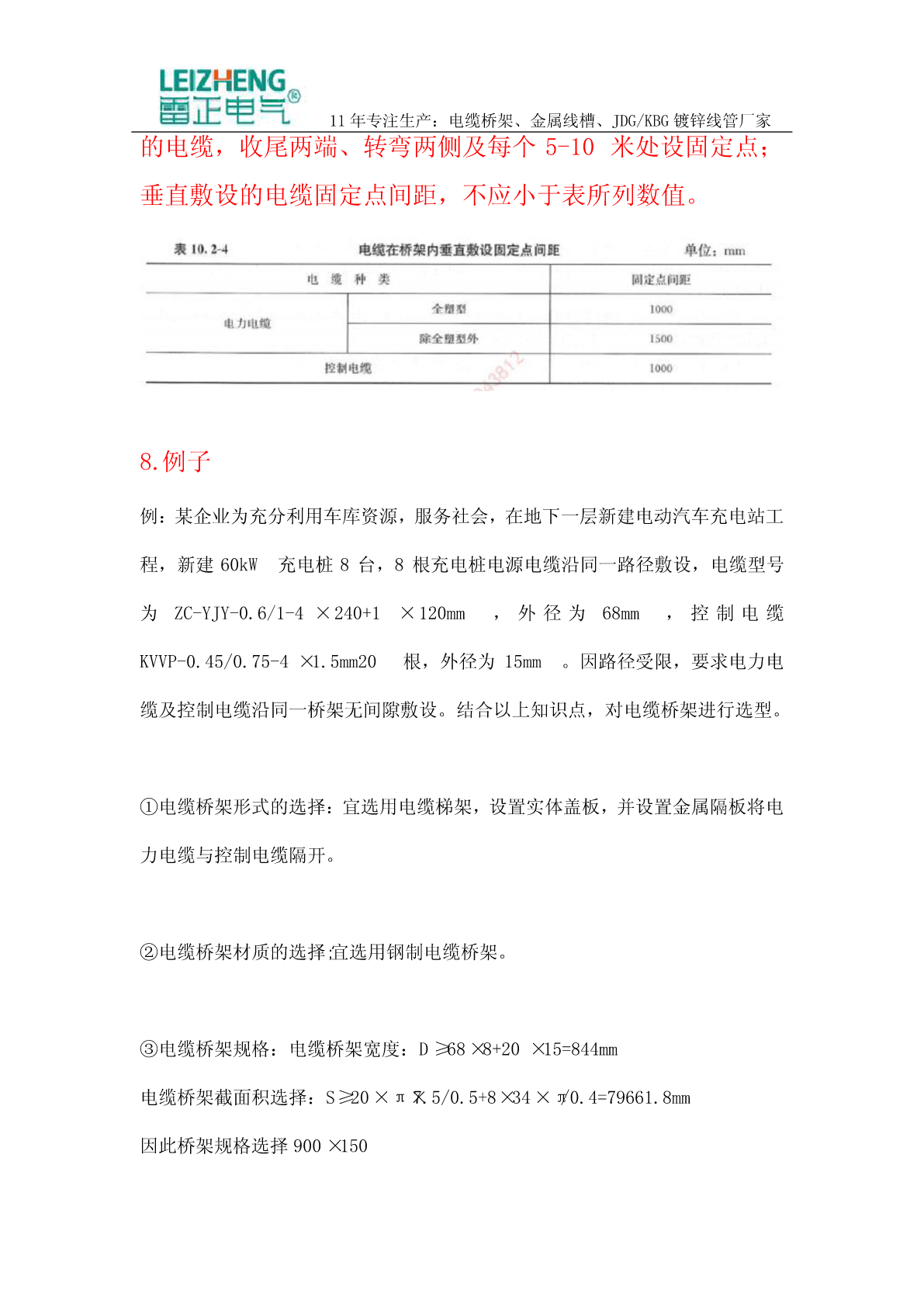

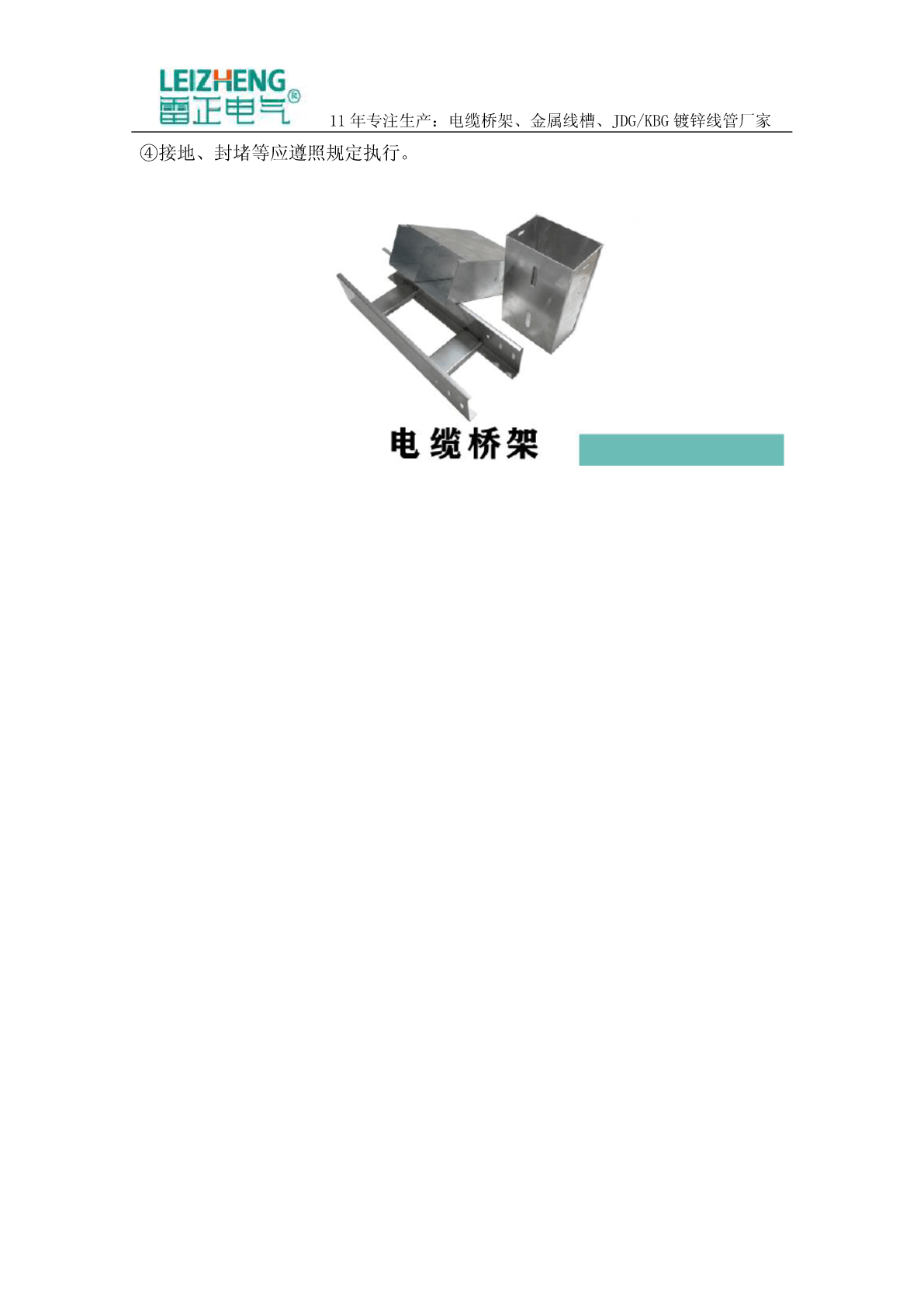

11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家电缆桥架介绍（专业资料）桥架是一个支撑和放电缆的支架。桥架在工程上用的很普遍，只要铺设电缆就要用桥架，电缆桥架作为布线工程的一个配套项目，目前尚无专门的规范指导，，每个生产厂家的规格程式缺乏通用性，因此，设计选型过程应根据弱电各个系统缆线的类型、数量，合理选定适用的桥架。电缆桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外型美观等特点，施工人员都应了解电缆桥架型号及规格区别。1.桥架的分类：电缆桥架依照原料分类有钢板、铝合金、铝合金、玻璃钢、无机资料等；依照结构分类有梯架式、托盘式（有孔托盘式、无孔托盘式）、槽式、等；按防火要求分类有普通型和耐火性；从功能分类有普通型和节能型。11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家2.电缆桥架的组成结构应满意强度、刚度及安稳性要求，且应符合下列规则：①桥架的承载才能不得超过使桥架开始产生永久变形时的最大荷载除以安全系数为1．5的数值；②梯架、托盘在答应安全作业载荷效果下的相对挠度值，钢制不宜大于1／200；铝合金制不宜大于1／300；③钢制托臂在答应承载下的偏斜与臂长比值不宜大于1／100；④核电厂安全级电路电缆桥架应满意抗震Ⅰ类物项规划要求，应一起选用运行安全地震轰动和极限安全地震轰动进行抗震规划。3.支撑和固定：电缆桥架水平装置时，按荷载选取最佳跨距最支撑，且支撑点距离宜为1.5~3米。笔直装置时，其固定点距离不宜大于2米。当不能满足要求时，应选用大跨11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家度电缆桥架。4.装置高度：除技术夹层和特殊场所外，电缆桥架水平段，距地上高度不宜低于2.5米，笔直段距地上高度不宜低于1.8米。除在电气专用房间内外，当不能满足要求时，应采取防机械损害办法。5.桥架与各种管道、桥架之间的净距离应符合下列规则：①电力电缆桥架之间不该小于300mm；电信（控制）电缆桥架与电力电缆桥架之间不该小于500mm，当有屏蔽办法时，不该小于300mm；控制电缆桥架之间不该小于200mm；电缆桥架距顶棚、楼板或梁等其他障碍物不宜小于300mm；当两组或两组以上电缆桥架在同一高度平行装置时，各相邻电缆桥架之间应留有满足维护、检修的距离。②电缆桥架不宜安装在热力管道上方及腐蚀性液体管道的下方。对于腐蚀性气体的管道，当气体的密度大于空气时，宜安装在其上方；当气体的密度小于空气时，宜安装在其下方。③电缆桥架与各种管道平行或交叉时，其最小净距不应小于下表：11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家6.桥架规格选择①电缆桥架转弯处的弯曲半径，不应小于桥架内电缆最小弯曲半径的最大值。②电缆桥架内可以无间距敷设电缆。电缆总结面积与电缆桥架内横断面面积之比电力电缆不应大于40%，控制电缆不应大于50%。并宜选用常用规格，如③下列情况的电缆不宜敷设在同一层的电缆桥架上：1kV以上及1kV以下的电缆；向同一负荷供电的两回路电源电缆；应急照明和其他照明的电缆；电力电缆与电信电缆。当条件受限需敷设在同一桥架时，应采用金属隔板隔开。④钢制电缆桥架直线段超过30米时、铝合金或玻璃钢电缆桥架直线段超过15米时，应留有不少于20mm的伸缩缝。⑤振动场所的桥架系统，包括接地部位的螺栓连接处，应装置弹簧垫圈。11年专注生产：电缆桥架、金属线槽、JDG/KBG镀锌线管厂家⑥电缆桥架型式选择应符合下列规定：需屏蔽外部的电气干扰时，应选用无孔金属托盘加实体盖板；在易燃粉尘场所，宜选用梯架，每一层桥架应设置实体盖板；高温、腐蚀性液体或油的溅落等需防护场所，宜选用有孔托盘，每一层桥架应设置实体盖板；需因地制宜组装时，可选用组装式托盘；除本条第1款～第4款规定的情况外，宜选用梯架。⑦桥架除支持工作电流大于1500A的交流系统单芯电缆外，宜选用钢制。在强腐蚀环境，选用其他材料的桥架时，应符合下列规定：电缆沟中普通支架(臂式支架)，可选用耐腐蚀的刚性材料制作；可选用满足现行行业标准《防腐电缆桥架》NB／T42037规定的防腐电缆桥架。⑧电缆桥架不得在穿越楼板或墙壁处进行连接。电缆桥架在穿越防火墙及防火板时，应采取防火封堵措施。电缆桥架在跨越建筑物变形缝时，应设置补偿装置。⑨金属桥架、玻璃钢制电缆桥架内专用的接地干线，其余全长不少于2处于接地保护导体（P
