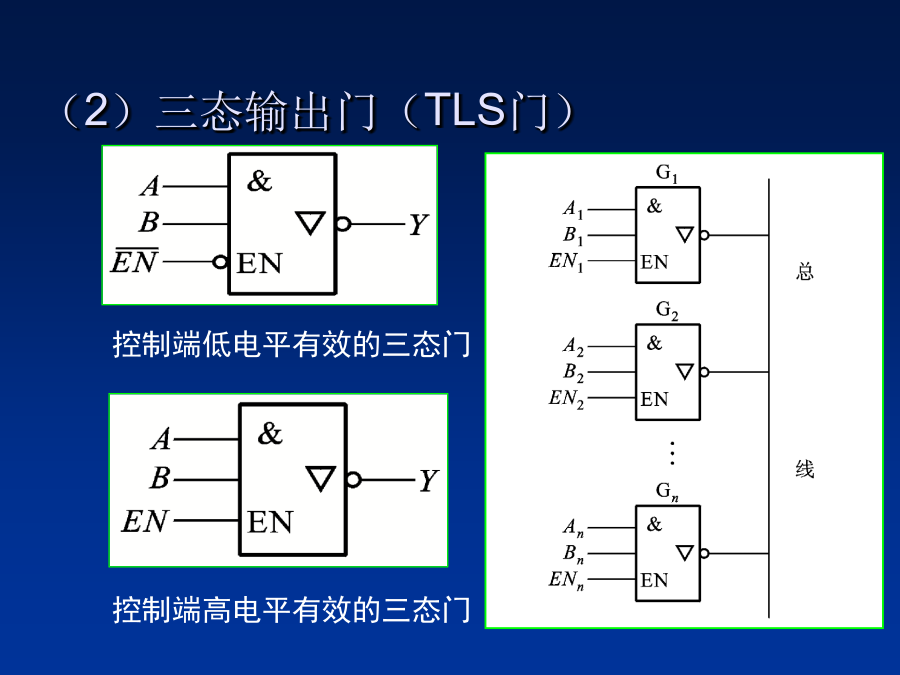

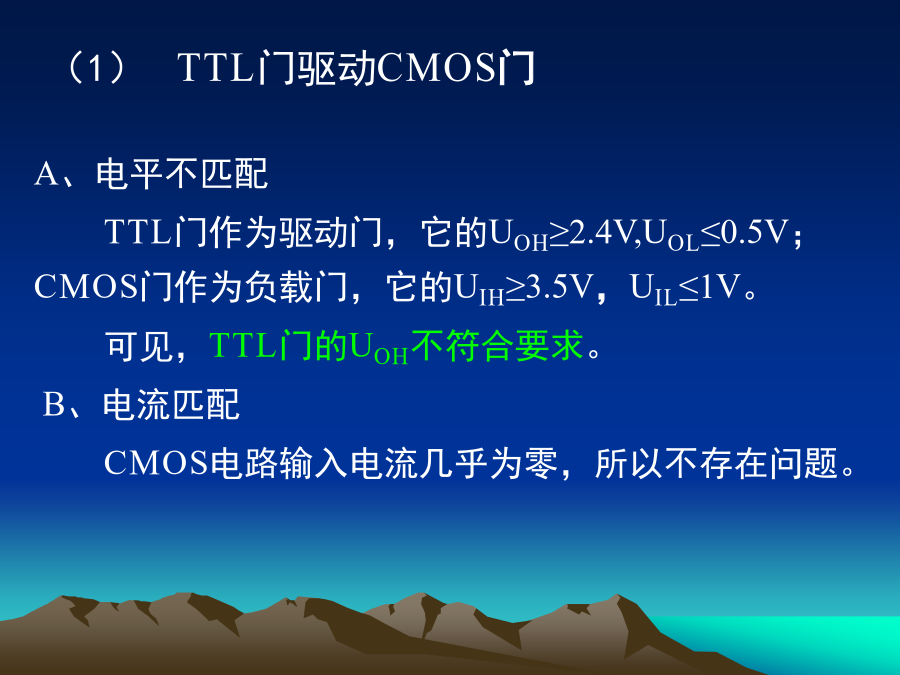

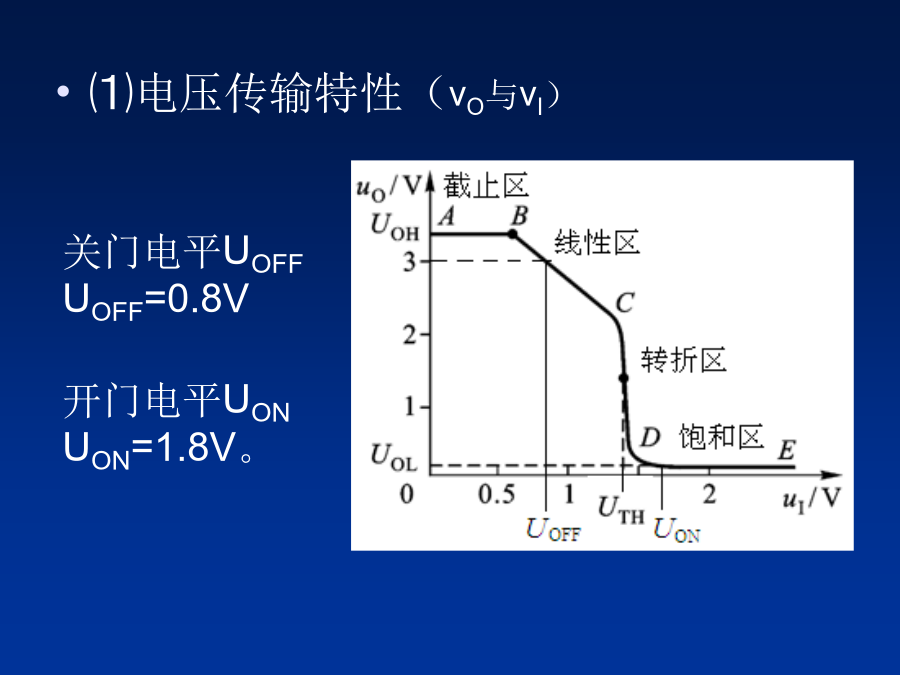

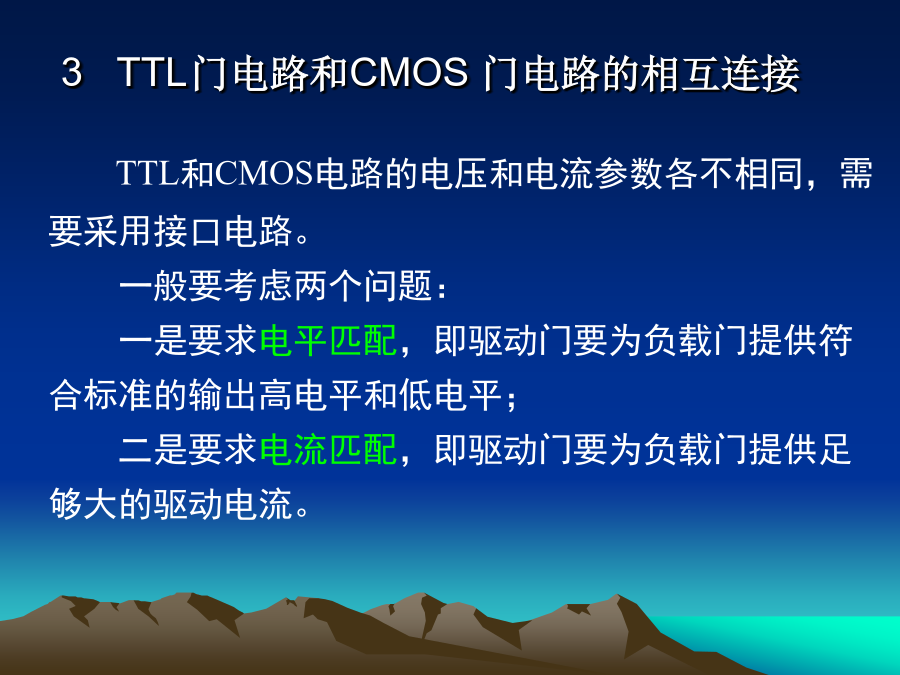

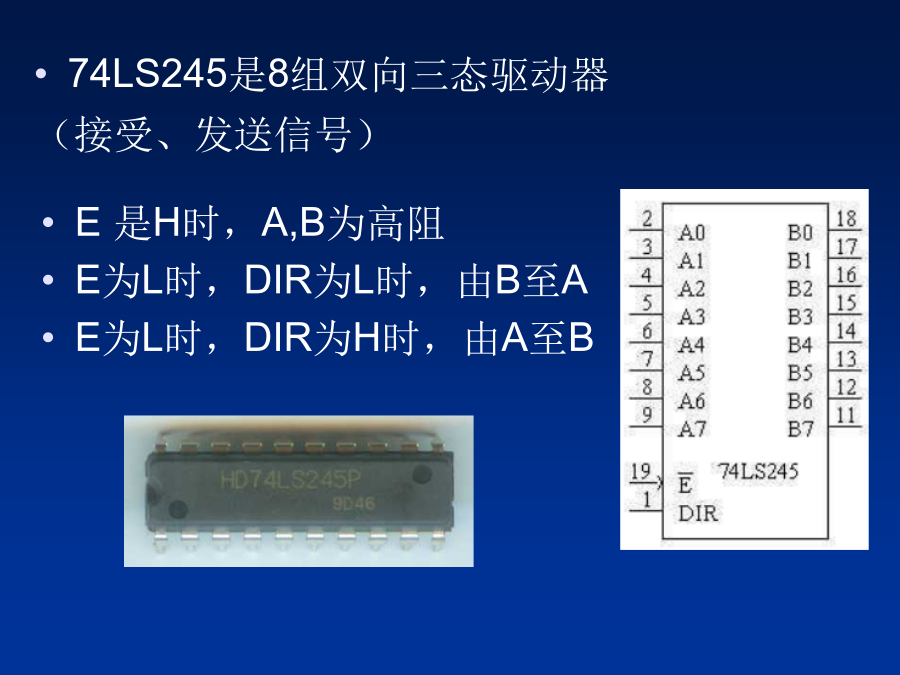

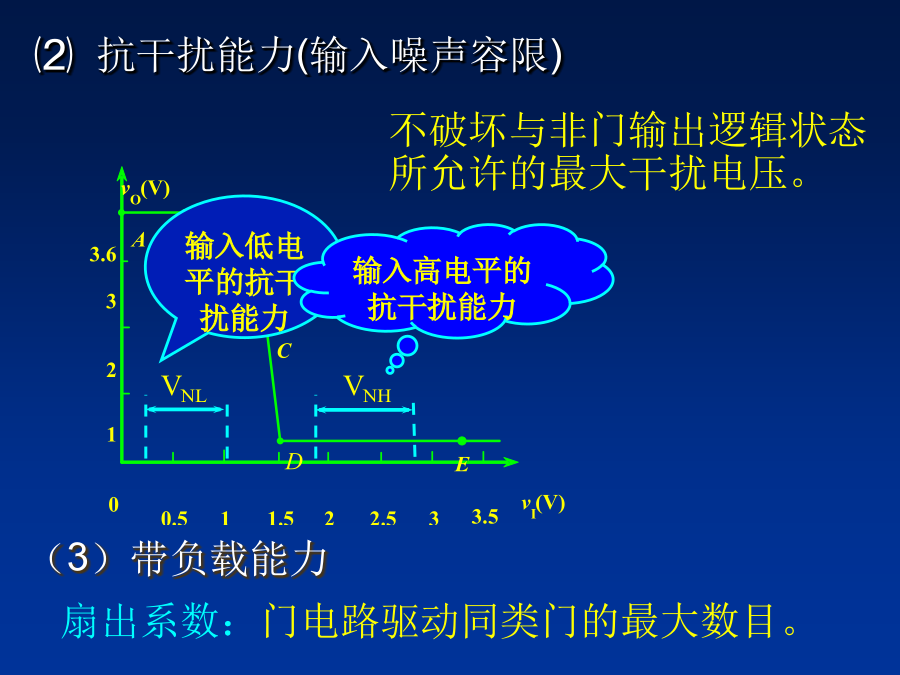

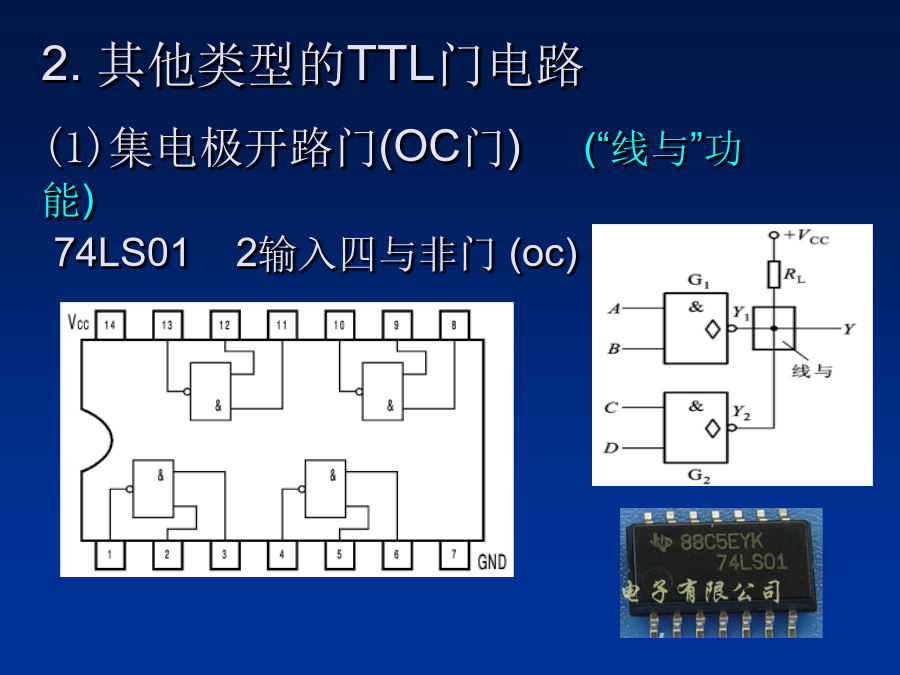

一、逻辑门⑴电压传输特性（vO与vI）⑵抗干扰能力(输入噪声容限)2.其他类型的TTL门电路(1)集电极开路门(OC门)(“线与”功能)74LS012输入四与非门(oc)（2）三态输出门（TLS门）74LS245是8组双向三态驱动器（接受、发送信号）3TTL门电路和CMOS门电路的相互连接（1）TTL门驱动CMOS门C、解决电平匹配问题②选用电平转换电路(如CC40109)若电源电压不一致时可选用电平转换电路。CMOS电路的电源电压可选3~18V；而TTL电路的电源电压只能为5V。（2）CMOS门驱动TTL门C、解决电流匹配问题二、集成逻辑门应用(2)列真值表；把逻辑关系转换成数字表示形式；逻辑电路图三、触发器利用基本RS触发器的记忆功能消除机械开关振动引起的干扰脉冲。A有0就置1目前市场上出售的集成触发器产品通常为JK触发器和D触发器两种类型。（1）集成JK触发器逻辑功能时序图（2）集成D触发器逻辑功能时序图单按钮电子转换开关电路，该电路只利用一个按钮即可实现电路的接通与断开。图4-30同步单脉冲发生电路（a）电路图（b）工作波形
