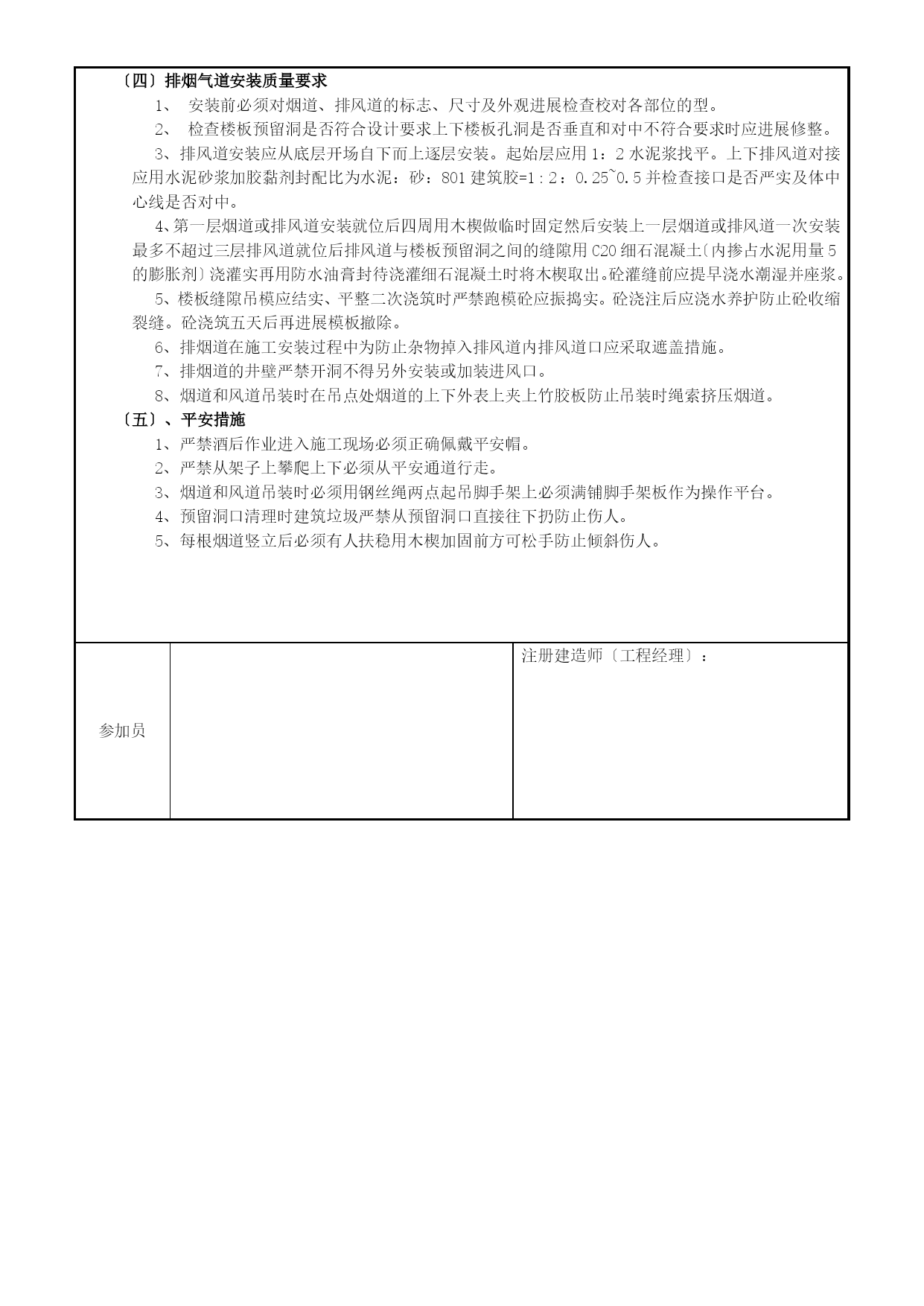

SG—006技术交底工程名称建立监理施工交底部位烟道安装交底日交底人签字承受人签字交底内容：〔一〕工程概况〔二〕目的要求1．质量目的：确保所有烟道工程到达规定的质量验收、?09版建筑工程施工质量验收规范及强迫性条文?安装局部的相关要求以及成住宅工程质量分户验收。2．平安要求：严格按照平安交底及工程部平安消费理进展操作杜绝违章操作、施工的情况发生。3．文明施工要求：严格按照建委下发的文明施工要求进展施工严格遵守工程部文明理。〔三〕排烟气道质量要求1、排烟气道内应设置防串烟串味、消除道内气体涡流和空气阻滞幕的变压板和变压十字板等变压拔气构件以消除空筒排烟道的止回阀被油污粘住开启失灵后出现的串烟、串火问题。〔见附图〕为保证排烟气道的质量稳定性手工水泥预制烟道不得进入我住宅工程中使用。2、排烟气道制品物理力学性能应符合建立部公布的行业?住宅厨房、卫生间排气道?〔JG/T194-2006〕和?住宅建筑?〔GB50368—2005〕的规定详细指标见表1:表1物理力学性能工程计量指标垂直承载KN≥90抗柔性冲击性10kg沙袋1m高度落下在烟道大面同一位置冲击5次,不开裂耐火性能根据GB/T17428-2021?通风道耐火试验?进展型式检测耐火极限≥1.O0h3、厂家提供的烟道应具备有效内各项性能的型式检验和通风性能检测并对垂直承载力、抗柔性冲击性能进展复检,复检为见证取样送检,检验结果应符合?住宅厨房、卫生间排气道?JG/T194－2006的规定。4、耐火极限应提供消防法定检测根据?通风道耐火试验?GB/T17428-2021进展检验的型式检验其耐火极限不低于1.O小时该型式检验有效为2年。5、不锈钢防火止回阀必须带有和防火止回阀连为一体的导流支设置在烟气道内。导流支应该采用和防火止回阀一样的不锈钢材料制成。防火止回阀应提供消防法定检测出具的型式检验。检验结果应符合行业?排油烟气防火止回阀?GA/T798－2021的规定其耐火极限不低于1.O小时。6、排气道通风性能检验内必须有对道构造的描绘检测根据应该参照?非金属及复合风?JG/T258中的通风性能测试。〔允许不是直接消费销售商的通风性能检测但是该通风性能检测的排气道构造形式和技术要求需和供货排气道一致并由委托或受检出具受权使用书给烟道的直接消费销售商方可进入工程使用。〕〔四〕排烟气道安装质量要求1、安装前必须对烟道、排风道的标志、尺寸及外观进展检查校对各部位的型。2、检查楼板预留洞是否符合设计要求上下楼板孔洞是否垂直和对中不符合要求时应进展修整。3、排风道安装应从底层开场自下而上逐层安装。起始层应用1：2水泥浆找平。上下排风道对接应用水泥砂浆加胶黏剂封配比为水泥：砂：801建筑胶=1:2：0.25~0.5并检查接口是否严实及体中心线是否对中。4、第一层烟道或排风道安装就位后四周用木楔做临时固定然后安装上一层烟道或排风道一次安装最多不超过三层排风道就位后排风道与楼板预留洞之间的缝隙用C20细石混凝土〔内掺占水泥用量5的膨胀剂〕浇灌实再用防水油膏封待浇灌细石混凝土时将木楔取出。砼灌缝前应提早浇水潮湿并座浆。5、楼板缝隙吊模应结实、平整二次浇筑时严禁跑模砼应振捣实。砼浇注后应浇水养护防止砼收缩裂缝。砼浇筑五天后再进展模板撤除。6、排烟道在施工安装过程中为防止杂物掉入排风道内排风道口应采取遮盖措施。7、排烟道的井壁严禁开洞不得另外安装或加装进风口。8、烟道和风道吊装时在吊点处烟道的上下外表上夹上竹胶板防止吊装时绳索挤压烟道。〔五〕、平安措施1、严禁酒后作业进入施工现场必须正确佩戴平安帽。2、严禁从架子上攀爬上下必须从平安通道行走。3、烟道和风道吊装时必须用钢丝绳两点起吊脚手架上必须满铺脚手架板作为操作平台。4、预留洞口清理时建筑垃圾严禁从预留洞口直接往下扔防止伤人。5、每根烟道竖立后必须有人扶稳用木楔加固前方可松手防止倾斜伤人。参加员注册建造师〔工程经理〕：
