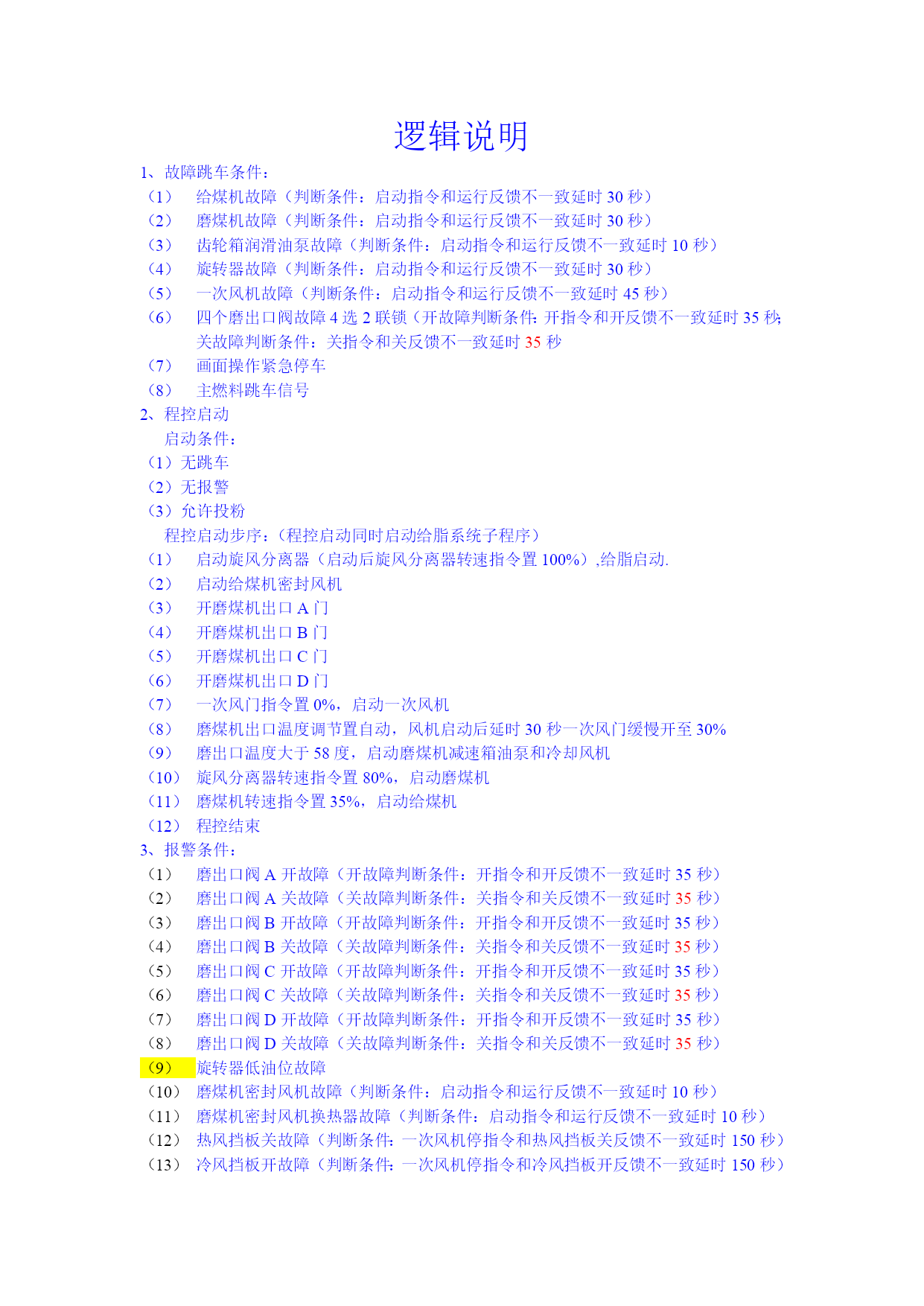

逻辑说明1、故障跳车条件：给煤机故障（判断条件：启动指令和运行反馈不一致延时30秒）磨煤机故障（判断条件：启动指令和运行反馈不一致延时30秒）齿轮箱润滑油泵故障（判断条件：启动指令和运行反馈不一致延时10秒）旋转器故障（判断条件：启动指令和运行反馈不一致延时30秒）一次风机故障（判断条件：启动指令和运行反馈不一致延时45秒）四个磨出口阀故障4选2联锁（开故障判断条件：开指令和开反馈不一致延时35秒；关故障判断条件：关指令和关反馈不一致延时35秒画面操作紧急停车主燃料跳车信号2、程控启动启动条件：（1）无跳车（2）无报警（3）允许投粉程控启动步序：（程控启动同时启动给脂系统子程序）启动旋风分离器（启动后旋风分离器转速指令置100%）,给脂启动.启动给煤机密封风机开磨煤机出口A门开磨煤机出口B门开磨煤机出口C门开磨煤机出口D门一次风门指令置0%，启动一次风机磨煤机出口温度调节置自动，风机启动后延时30秒一次风门缓慢开至30%磨出口温度大于58度，启动磨煤机减速箱油泵和冷却风机旋风分离器转速指令置80%，启动磨煤机磨煤机转速指令置35%，启动给煤机程控结束3、报警条件：磨出口阀A开故障（开故障判断条件：开指令和开反馈不一致延时35秒）磨出口阀A关故障（关故障判断条件：关指令和关反馈不一致延时35秒）磨出口阀B开故障（开故障判断条件：开指令和开反馈不一致延时35秒）磨出口阀B关故障（关故障判断条件：关指令和关反馈不一致延时35秒）磨出口阀C开故障（开故障判断条件：开指令和开反馈不一致延时35秒）磨出口阀C关故障（关故障判断条件：关指令和关反馈不一致延时35秒）磨出口阀D开故障（开故障判断条件：开指令和开反馈不一致延时35秒）磨出口阀D关故障（关故障判断条件：关指令和关反馈不一致延时35秒）旋转器低油位故障磨煤机密封风机故障（判断条件：启动指令和运行反馈不一致延时10秒）磨煤机密封风机换热器故障（判断条件：启动指令和运行反馈不一致延时10秒）热风挡板关故障（判断条件：一次风机停指令和热风挡板关反馈不一致延时150秒）冷风挡板开故障（判断条件：一次风机停指令和冷风挡板开反馈不一致延时150秒）给脂系统故障（当给脂电磁阀打开时给脂压力低信号来，延时30秒报警）磨煤机出口温度超过80高报警磨煤机出口温度低于55低报警（温度<55且磨煤机运行）废料内门开故障（开故障判断条件：开指令和开反馈不一致延时6秒）废料内门关故障（关故障判断条件：关指令和关反馈不一致延时6秒）废料外门开故障（开故障判断条件：开指令和开反馈不一致延时6秒）废料外门关故障（关故障判断条件：关指令和关反馈不一致延时6秒）一次风挡板关故障（判断条件：一次风机停指令和一次风挡板关反馈不一致延时150秒）给煤机跑偏报警磨煤机轴承温度1高报警（温度大于100度）磨煤机轴承温度1高高报警（温度大于105度）磨煤机轴承温度2高报警（温度大于100度）磨煤机轴承温度2高高报警（温度大于105度）一次风机轴承温度1高报警（温度大于100度）一次风机轴承温度1高高报警（温度大于105度）一次风机轴承温度2高报警（温度大于100度）一次风机轴承温度2高高报警（温度大于105度）磨煤机振动大报警（振动大于0.3）磨煤机振动过大报警（振动大于0.5）煤仓煤位低报警（低于30%报警）磨煤机压差低报警（低于1.5KPa低报警且磨煤机运行）磨煤机压差高报警（高于3.0KPa高报警且磨煤机运行）密封风流量低报警（判断条件：磨煤机运行且流量低信号来）密封风流量高报警（判断条件：磨煤机运行且流量高信号来）齿轮箱冷却风机故障（判断条件：启动指令和运行反馈不一致延时10秒）给煤机变频器故障给煤机密封风机故障报警（判断条件：启动指令和运行反馈不一致延时10秒）磨煤机变频器故障旋转分离器变频器故障仪表空气压力开关报警一次风流量低报警（一次风流量低于45000且一次风机运行）一次风压力低报警（一次风压力低于4KPa且一次风机运行）磨煤机齿轮箱润滑油压力低报警（等待现场增加测点）磨煤机齿轮箱润滑油温度高报警（等待现场增加测点）4、程控停止步序：停给煤机旋风分离器指令置100%磨煤机吹扫（热风门全关，冷风门全开）5分钟关闭给脂电磁阀子程序停磨煤机停磨煤机减速箱油泵和冷却风机（一次风门置为0）停一次风机延时30秒关磨煤机出口A、B、C、D门停给煤机密封风机延时30秒停旋风分离器（11）、程控结束5、旋转分离器程控启动允许条件（以下全部满足）：无跳车及报警信号程控启动指令启动计时大于12秒停车条件（以下任意一个满足）：系统跳车程控停指令6
