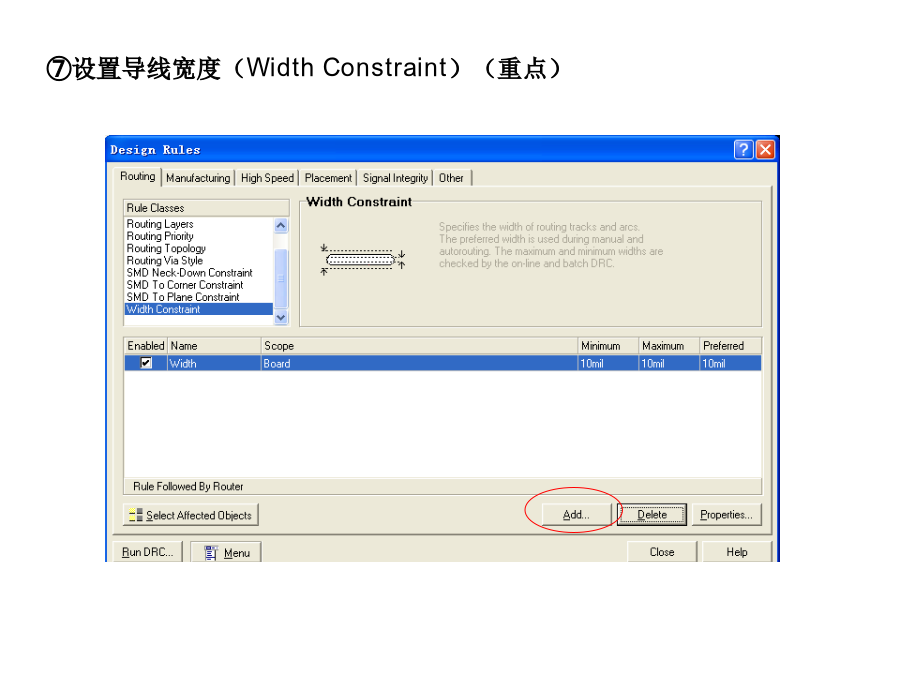

一、设置自动布线规则二、自动布线与手工调整三、布线规则检查(DRC)一、设置自动布线规则执行菜单命令Design|Rules,将弹出下图所示的DesignRules(设计规则)对话框。①设置安全间距(ClearanceConstraint)安全间距用于设置同一个工作层上的导线、焊盘、过孔等电气对象之间的最小间距。如图所示的ClearanceConstraint设置对话框中,设置内容包括两部分:②设置布线的拐角模式(RoutingCorners)该项规则主要用于设置布线时拐角的形状及拐角走线垂直距离的最小和最大值。③设置布线工作层(RoutingLayers)该项规则用于设置布线的工作层及在该层上的布线方向。双层板:顶层与底层的布线方向必须互相垂直。单层板:可以设置顶层为NotUsed,底层的布线方向为Any。本章例子采用双层板布线,顶层为水平方向布线,底层为垂直方向布线。④设置布线优先级(RoutingPriority)该项规则用于设置各布线网络的优先级(布线的先后顺序)。一般采用默认值。⑤设置布线的拓扑结构(RoutingTopology)该项规则用来设置布线的拓扑结构。拓扑结构是指以焊盘为点,以连接各焊盘的导线为线,则点和线构成的几何图形。一般采用默认值。⑥设置过孔类型(RoutingViaStyle)该项规则用于设置过孔的外径(Diameter)和内径(HoleSize)的尺寸。本章例子采用默认值。⑦设置导线宽度(WidthConstraint)(重点)二、自动布线与手工调整对选定网络进行布线(Net)(重点)执行菜单命令AutoRoute|Net,光标变成十字形。移动光标到某网络的其中一条飞线上,单击鼠标左键,对这条飞线所在的网络进行布线。注意:为了确保之前的布线有效,不被后面的操作修改!必须执行菜单命令【AutoRoute】【Setup】,然后选中“LockAllPre-routes”复选框,如下图所示。2、手工调整布线对自动布线的结果如果不太满意,可以拆除以前的布线。系统提供4条拆除布线的命令,分别是Tools|Un-Route|All(拆除所有布线)、Tools|Un-Route|Net(拆除指定网络的布线)、Tools|Un-Route|Connection(拆除指定连线的布线)、Tools|Un-Route|Component(拆除指定元件的布线)。拆除布线后,根据要求再重新布线。例如对我们之前设计的三极管放大电路进行电源和地线的加粗。①通过Edit-Delete删除表面和底面的敷铜。②通过Tools|Un-Route|All拆除所有布线。③执行菜单命令Design|Rules设置电源、地线宽度。④执行菜单命令AutoRoute|Net对选定网络进行布线即分别对VCC和GND网络布线。⑤执行菜单命令AutoRoute|All选中“LockAllPre-routes”复选框。对其他网络布线。三、布线规则检查(DRC)单击RunDRC按钮,系统开始布线规则检查,生成.DRC文件,并打开它。这时电路板相应的地方会以高亮度显示违规的图件
