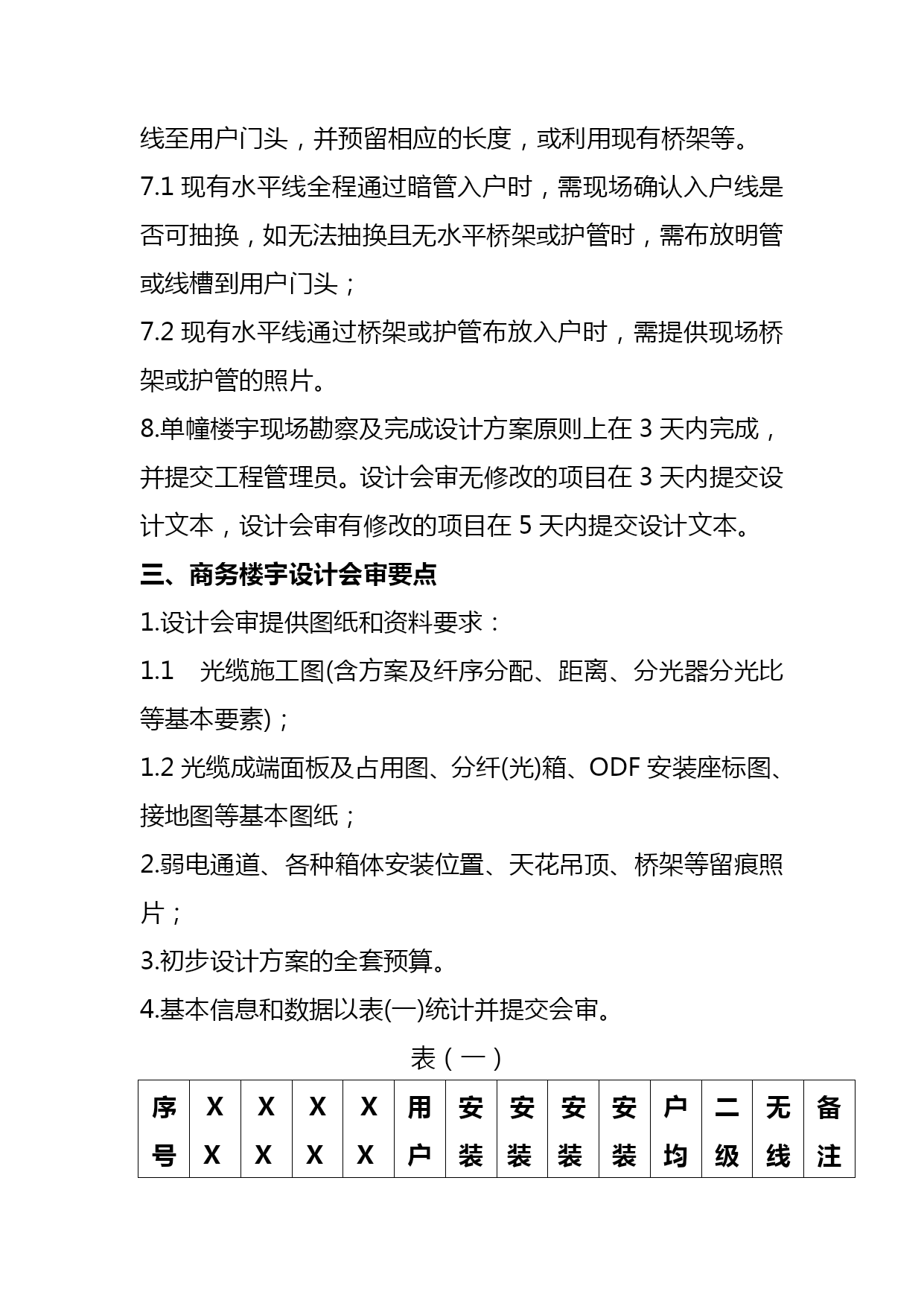

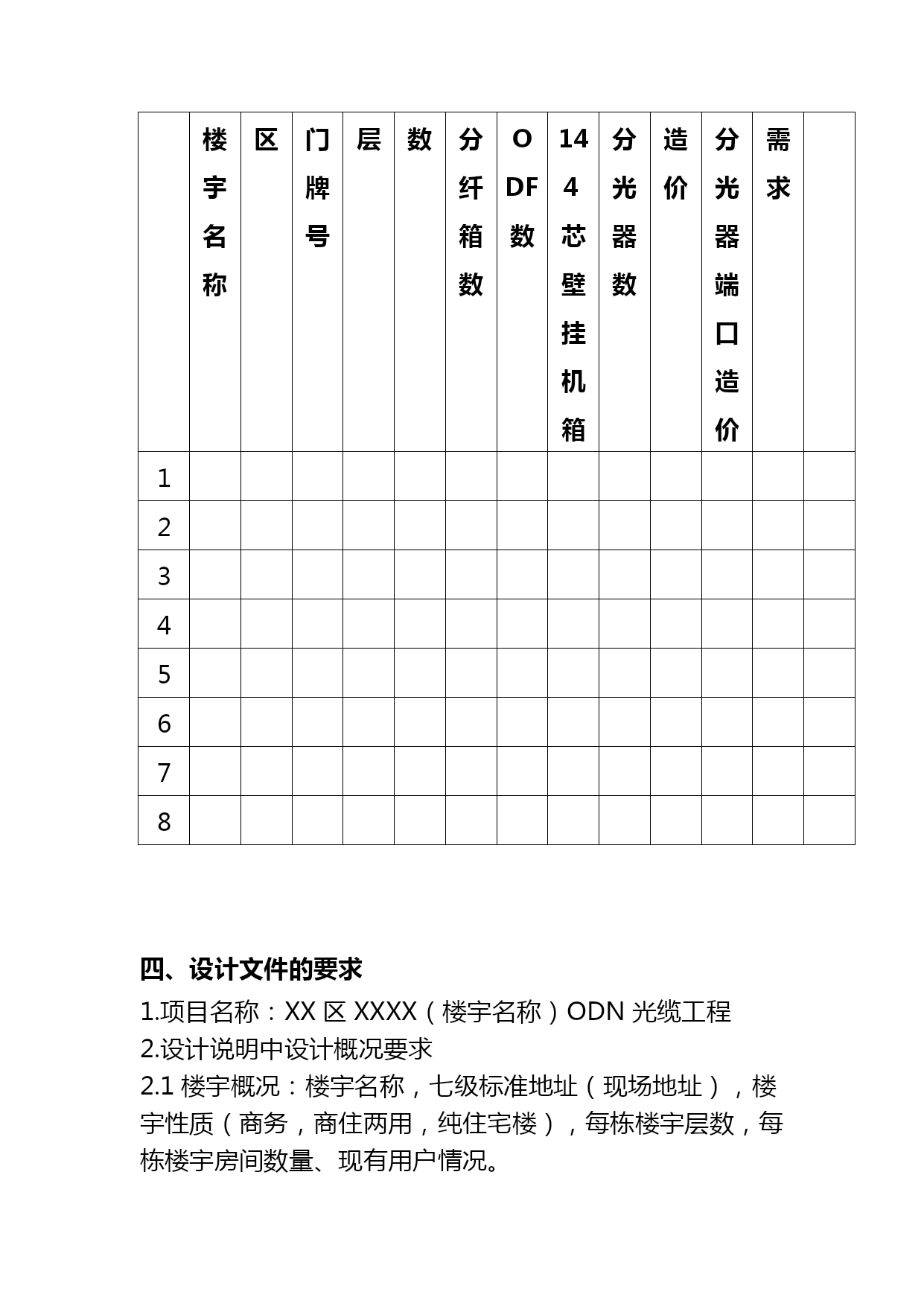

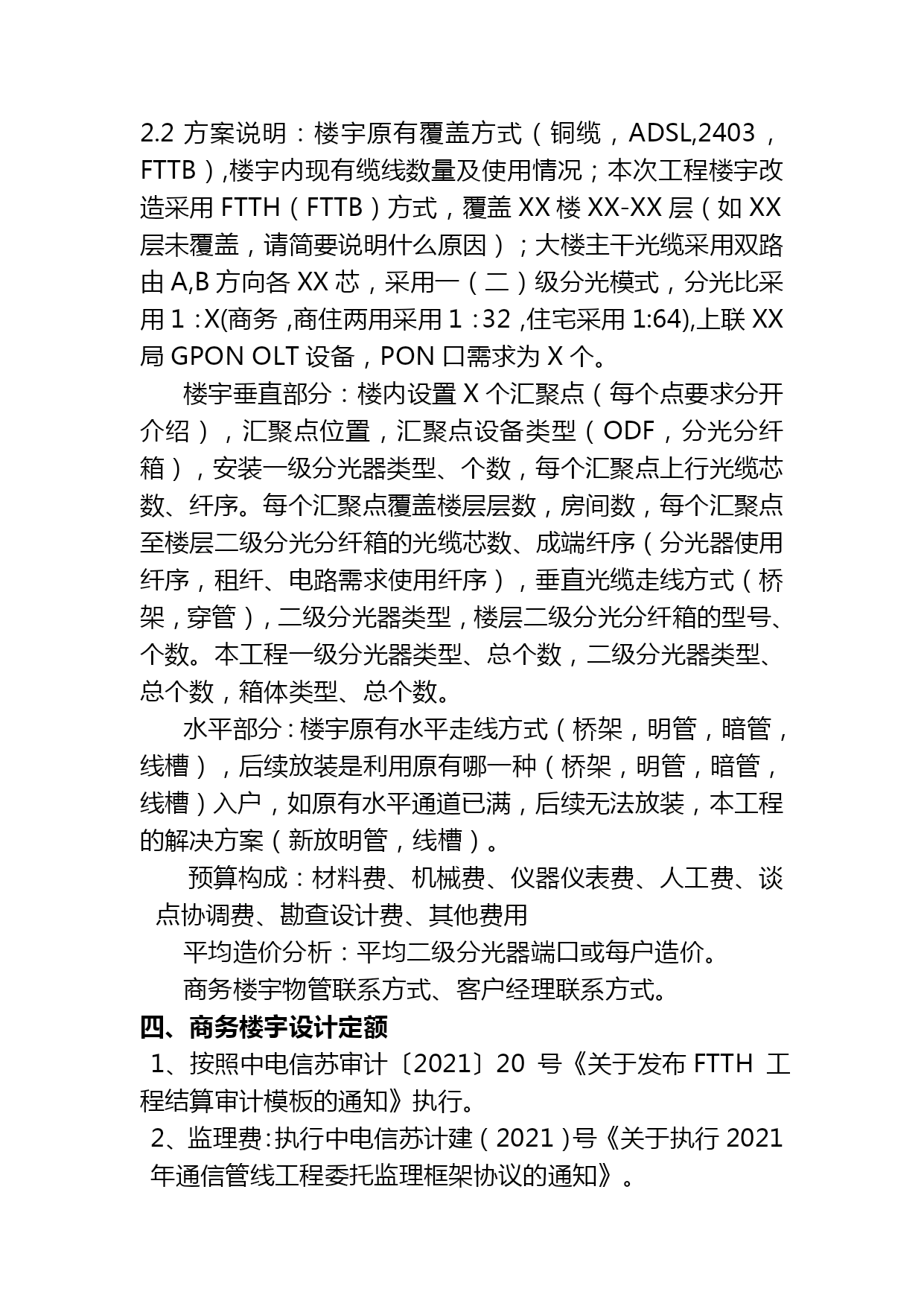

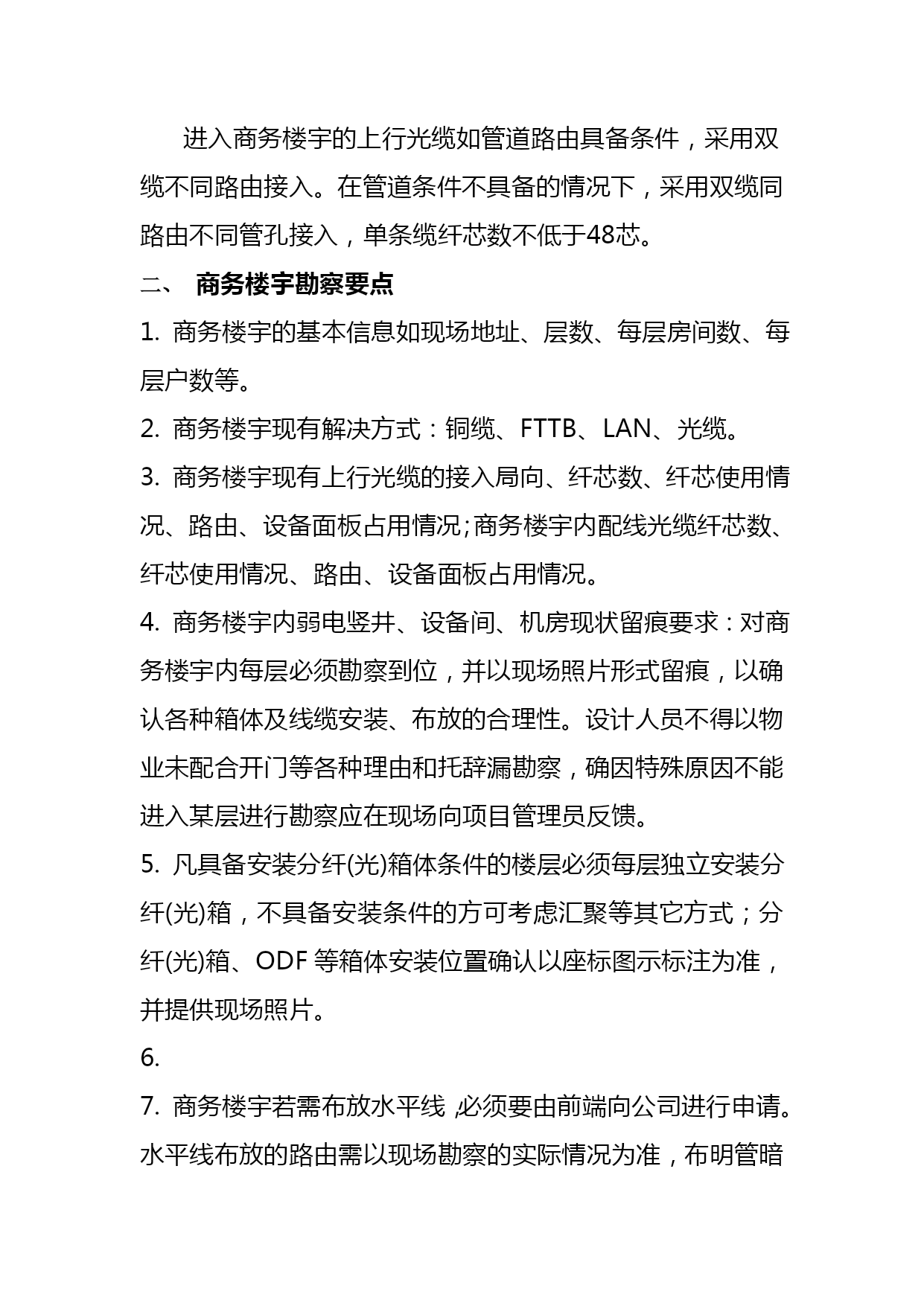

南京电信商务楼宇ODN工程设计指导手册V2（完整版）资料(可以直接使用，可编辑优秀版资料，欢迎下载）南京电信商务楼宇ODN工程设计指导手册商务楼宇ODN设计总体原则1.组网结构商务楼宇的楼内ODN光缆采用“垂直光缆楼内汇聚、入户光缆楼层汇聚”的组网结构。在楼内设主干层光缆的垂直汇聚点，布放垂直光缆至各层，在楼层设水平光缆汇聚节点，可布放水平光缆或皮线至用户。如楼内垂直通道资源紧张，为减少垂直光缆条数，可设置多个垂直汇聚点。从楼内总汇聚点或分汇聚点布放24芯至48芯光缆，分配纤芯至楼层汇聚点。每层均设楼层分光分纤箱，根据房间数量布放不低于12芯光缆。2.分光模式和分光器设置分光模式采用“二级分光”，为满足政企用户100M以上业务的带宽需求，纯商务楼宇和商住楼宇分光比为1:32，在垂直汇聚点部署1:4或1:8分光器。主干光缆：主干光缆宜由汇聚局点（OLT局点）为中心新建环或树，芯数不少于288芯，并根据主干光缆沿线区域商务楼宇、聚类市场、驻地网小区、现有局点和光交资源情况，与商务楼宇ODN设计同步完成。进入商务楼宇的上行光缆如管道路由具备条件，采用双缆不同路由接入。在管道条件不具备的情况下，采用双缆同路由不同管孔接入，单条缆纤芯数不低于48芯。商务楼宇勘察要点1.商务楼宇的基本信息如现场地址、层数、每层房间数、每层户数等。2.商务楼宇现有解决方式：铜缆、FTTB、LAN、光缆。3.商务楼宇现有上行光缆的接入局向、纤芯数、纤芯使用情况、路由、设备面板占用情况；商务楼宇内配线光缆纤芯数、纤芯使用情况、路由、设备面板占用情况。4.商务楼宇内弱电竖井、设备间、机房现状留痕要求：对商务楼宇内每层必须勘察到位，并以现场照片形式留痕，以确认各种箱体及线缆安装、布放的合理性。设计人员不得以物业未配合开门等各种理由和托辞漏勘察，确因特殊原因不能进入某层进行勘察应在现场向项目管理员反馈。5.凡具备安装分纤(光)箱体条件的楼层必须每层独立安装分纤(光)箱，不具备安装条件的方可考虑汇聚等其它方式；分纤(光)箱、ODF等箱体安装位置确认以座标图示标注为准，并提供现场照片。6.7.商务楼宇若需布放水平线，必须要由前端向公司进行申请。水平线布放的路由需以现场勘察的实际情况为准，布明管暗线至用户门头，并预留相应的长度，或利用现有桥架等。7.1现有水平线全程通过暗管入户时，需现场确认入户线是否可抽换，如无法抽换且无水平桥架或护管时，需布放明管或线槽到用户门头；7.2现有水平线通过桥架或护管布放入户时，需提供现场桥架或护管的照片。8.单幢楼宇现场勘察及完成设计方案原则上在3天内完成，并提交工程管理员。设计会审无修改的项目在3天内提交设计文本，设计会审有修改的项目在5天内提交设计文本。三、商务楼宇设计会审要点1.设计会审提供图纸和资料要求：1.1光缆施工图(含方案及纤序分配、距离、分光器分光比等基本要素)；1.2光缆成端面板及占用图、分纤(光)箱、ODF安装座标图、接地图等基本图纸；2.弱电通道、各种箱体安装位置、天花吊顶、桥架等留痕照片；3.初步设计方案的全套预算。4.基本信息和数据以表(一)统计并提交会审。表（一）序号XX楼宇名称XX区XX门牌号XX层用户数安装分纤箱数安装ODF数安装144芯壁挂机箱安装分光器数户均造价二级分光器端口造价无线需求备注12345678四、设计文件的要求1.项目名称：XX区XXXX（楼宇名称）ODN光缆工程2.设计说明中设计概况要求2.1楼宇概况：楼宇名称，七级标准地址（现场地址），楼宇性质（商务，商住两用，纯住宅楼），每栋楼宇层数，每栋楼宇房间数量、现有用户情况。2.2方案说明：楼宇原有覆盖方式（铜缆，ADSL,2403，FTTB）,楼宇内现有缆线数量及使用情况；本次工程楼宇改造采用FTTH（FTTB）方式，覆盖XX楼XX-XX层（如XX层未覆盖，请简要说明什么原因）；大楼主干光缆采用双路由A,B方向各XX芯，采用一（二）级分光模式，分光比采用1：X(商务，商住两用采用1：32，住宅采用1:64),上联XX局GPONOLT设备，PON口需求为X个。楼宇垂直部分：楼内设置X个汇聚点（每个点要求分开介绍），汇聚点位置，汇聚点设备类型（ODF，分光分纤箱），安装一级分光器类型、个数，每个汇聚点上行光缆芯数、纤序。每个汇聚点覆盖楼层层数，房间数，每个汇聚点至楼层二级分光分纤箱的光缆芯数、成端纤序（分光器使用纤序，租纤、电路需求使用纤序），垂直光缆走线方式（桥架，穿管），二级分光器类型，楼层二级分光分纤箱的型号、个数。本工程一级分光器类型、总个数，二级分光器类型、总个数，箱体类型、总个数。水平部分：楼宇原有水平走线方式（桥架，明管，暗管，线槽），后续放
